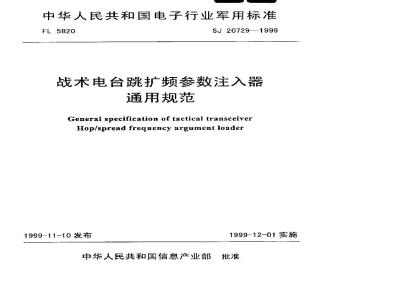

中华人民共和国电子行业军用标准FL5820
SJ 20729—1999
战术电台跳扩频参数注入器
通用规范
General specification of tactical transceiverHop/spread frequency argument loader1999-11-10发布
1999-12-01实施
中华人民共和国信息产业部批准1范围
1.1主题内容
1.2适用范围
2引用文件·
3婴求·
3.1合格鉴定
3.2设计
3.4外观质量
标悲和代号
元器件、零件和材料
维修性
安全性
五换性
性能特性
3.14环境要求
电磁兼容性
可靠性
4质量保证规定
检验责任
检验分类
检验条件
鉴定检验
质量一致性检验
包装检验
4.7检验方法
5交货准备·
说明事项，
6.1预定用途
6.2°订货文件内容
TKANrKAca-
中华人民共和国电子行业军用标准战术电台跳扩频参数注入器通用规范General specification of tactical transceiverhop/spread frequency argument loader1范围
1.1主题内容
SJ20729—1999
本规范规定了战术电台跳扩频参数注入器（以下简称参数注入器）的要求、质量保证规定和交贷准备等。
1.2适用范鼠
本规范适用于海军战术电台跳扩频参数注入器，其他军种也可参照使用。2引用文件
GB6107—85使用串行二进制数据交换的数据终端设备数据电路终接设备之间的接口
军用设备和分系统电磁发射和敏感度的要求GJB 151A--97
军用设备和分系统电磁发射和敏感度测量GJB 152A—97
GJB179A—96计数抽样检验程序及表GJB367.1—87军用通信设备通用技术条件设计制造要求GJB367.2—87军用通信设备通用技术条件环境试验方法GJB367.3—87军用通信设备通用技术条件可靠性鉴定试验和验收试验方法GJB367.5—87军用通信设备通用技术条件包装、运输和贮存要求GJB368A一94装备维修性通用人纲GIB663—89军用通信设备及系统安全要求GJB2072—94维修性试验与评定
3要求
3.1合格鉴定
按本规范提交的产品应是经鉴定合格或定型批准的产品。3.2设计
按 GJB 367.1 中第 1 章的要求。3.2.1组成
参数注入器主要由微处理器和存贮器等电路组成。3.2.2功能特性
中华人民共和国息产业部1999-11-10发布1999-12-01实施
SJ 20729—-1999
具有自动接收编程器的参数及将存贮参数注入相应的跳扩频电台，采用防掉电贮存器，防数据丢失。数据传输采用申序传送，符合GB6107的有关规定。3.3结构
应符合GJB367.1中1.15条的要求。并能适应所规定的环境要求，便于操作、控制和维修。结构的详细要求由产品规范规定。3.4外观质
设备的外表面应无凹痕、碰伤、裂缝、变形等现象：涂镀层不应起泡、堆积、免裂和脱落，颜色协调；金属零件不应有锈蚀和其他机械损伤；紧固零件无松动。3.5尺寸
尺寸由产品规范规定。
3.6重量
由产品规范规定。
3.7颜色
保护色和识别色应符合GJB367.1中1.20条的规定，并写系统其它机箱的颜色保持一致。
3.8标志和代号
3.8.1铭牌
应有注明产品型号及名称、制造厂家、生产日期（或编号）或生产批号。3.8.2其他标志
主要元器件、部件、测试点、控制开关等应有标志。电源输入、，输出电压及相应数值。
3.9元器件、零件和材料
使用的元器件，零件和材料应符合GJB367.1中第3章要求。3.10维修性
维修性设计应符合GJB367.1中1.6条和GJB368A的要求。苹均修复时间（MTTR）应不大于15min。3.11安全性
应符合GJB367.1中1.8条和GIB663的要求。3.12互换性
应符合 GJB 367.1 中 1.7 条的要求。3.13性能特性
3.13.1参数注入（见4.7.12.1条）自动注入参数或由另一个密钥编程器、一个计算机及其它具有合适接口特性和通信格式的单元自动装入。
应包括以下主要参数：
a．频率范围、间隔
频率范围：3887.975MHz。
频率间隔：50kHz。
b．信道数
100个。
KANiKAca
c、密钥
不大大于10组。
d.．日期时间
年、月、日、时、分、秒。
e．台号
00～99，或由产品规范规定，
SJ 20729—1999
3.13.2字节发送格式（见4.7.12.2条）字节发送格式见图1.
开始符
OFFH卜频率
下信道
←时间
L台号
字节发送格式
3.13.3数据发送（见4.7.12.3条）3.13.3.1频率数据发送
频率数据发送见表1。
表1频率数据发送
校验和
3.13.3,2信道数据发送
3.13.3.2.1单个信道数据发送
单个信道数据发送见表2。
开始符，启动位
频率标志，指明发送是频率
指频率表号
频率数据
校验和
0，1（或其它表号）
发送的频率是两字节，高位在前，低位在后，如发送：30.00MHz，则MP=30LV=00
两节字，先低位后商位
校验和
3.13.3.2.2所有信道数据发送
所有信道数据发送见表3。
校验和
3.13.3.3密钥数据发送
密钥数据发送见表 4.
AAEB 1
校验和
3.13.3.4时间(TOD)数据发送
时间(TOD)数据发送见表S.
SJ 20729—1999
表2单个信道数据发送
开始符，启动位
信道标志，指明发送是信道
指信过号码0～-99
X--密钥号(0~9)
Y-频率表号
Z—网编号（000～127)
两节字，先低位后高位
表3所有信道数据发送
开始符，启动位
信道标志，指明发送是信道
指信道号码0~-99
XI—信道1密钥号（0～9)
Y1-信道【频率表号
Z1信道1啊编号（000～127）
Xn一信道n密钥号（0~-9）
Yn信道n频率表号
Zz信道网编号（000~127）
两节字，先低位后商位
表4密钥数据发送
开始符，启动位
密钥标志，指明发送是密钢
指发送的密销号0~9
第一行密钥数据
发送的密钥是16个字节，每一行2个字节第8行密钥数据
两节字，先低位后高位
TKAoNrKAca-
TOD标志
校验和
3.13.3.5台号数据发送
台号数据发送见表6，
校验和
SJ 20729--1999
表5时间数据发送
开始符，启动位
指明发送是TODWww.bzxZ.net
指发送的密钢号 0～9
发送已经转换成跳的时间数据
共5个宇节
两节字，先低位后高位
表6台号数据发送
开始符，启动位
台号标志，指明发送是台号
指发送的密钥号 0~9
XX----台号 (00~99)
两节字，先低位后高位
3.13.4注入，发送参数的符合性（见4.7.12.4条）注入、发送的参数应符合编程器要求。3.13.5传输速率（见4.7.12.5条）300 bit/s 或 1 200 bit/s。
3.13.6传输码（见4.7.12.5条）HEX码或BCD码（频率为BCD码）。3.14环境要求
3.14.1温度
3. 14. 1. 1低温
T作温度：-10℃。
览存溢度：-40°℃。
3. 14. 1. 2 高溢
T作温度：55 °C。
些存温度：65°℃。
3.14.1.3极限环境温度
在极限环境温接「作，最后检验应符合3.13条的要求3.14.2冲击
按GJB367.2《408冲击试验》表408-1基本设计试验，脉冲波形为半正该波脉冲，15-
SJ 20729—1999
个面（除面板外）各冲击3次，共15次。最后检验应符合3.13条的要求。3.14.3正弦振动
按GJB367.2《409振动试验》表409—1曲线V规定，三个互相垂直轴向各振动30min，经振动后，固定部件不应有松动、移动，活动部件不应出现卡滞等。最后检验应符合3.13条的要求。
3.14.4凝热
按GJB367.2《411湿热试验》的方法1要求，中间检验、最后检验应符合3.13条的要求。
3.14.5霉菌
按GJB367.2《412菌试验》的要求，试验后长霉或腐蚀不应大于2级，恢复后电性能符合3.13条的要求。
3.14.6盐雾
按GJB367.2《413盐雾试验》的盐雾方法1的要求，经试验后外壳表面零件不应有明显的起泡，凹坑或金属面镀层疏松而造成的可见损坏及表面的降质腐蚀现象。最后检验电性能符合3.13条的规定。3.15功耗
外接电源：DC5V.
直流功耗：最人0.02W。
3.16电磁兼容
应符合GJB151A中规定的要求。
3.17可靠性
应符合GJB367.1中1.3.1条的规定，平均故障间隔时间MTBF（8>应不小于2400h，或由产品规范规定。
4质量保证规定
4.1捡验责任
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.2检验分类
本规范规定的检验为为：
a.鉴定检验：
b.质量一致性检验。
4.3检验条件
4.3.1除非另有规定，本规范规定的所有检验应在下列正常的试验大气条件下进行：a.温度：15~35C;
TKANiKAca-
b、相对湿度：20%~80%
C.汽压：试验场所气压。
SJ 20729--1999
4.3.2除非另有规定，在进行捡验时，电源电压应在额定值+2%范围内，电源频率应在额定值±2%范围内。
4.3.3所用测试仪表应具有足够的准确度和稳定度，其精度应高于被测指标精度一个数量级或三分之一。
4.3.4所用的测试仪表应经过计量会格，并在有效期内。4.4鉴定检验
鉴定检验一般在设备设计定型和生产定型时进行，但在设备的主要设计、艺、元器件及材料有重大改变而影响设备的重要性能，使原来的鉴定结论不再有效时，也应进行鉴定检验。
鉴定检验应在订购方或上级鉴定机购认可的试验室或场（所）中进行。4.4.1样品数量
鉴定检验的样品数量一般不应少于3台，或由产品规范规定：4.4.2检验项月
鉴定检验项国如表7所示。
4.4.3合格判据
当所有检验项目均满足第3章和第5章的要求时，则判为鉴定检验合格。如果任何一个检验项目不符合规定的要求，则应暂停检验，承制方应对不合格项目逆行分析、找出缺陷原因并采取纠正措施后，可继续对不合格项目及相关项目进行检验。若所有检验项目都符合规定的要求，仍判鉴定检验合格；若继续检验仍有某个项目不符合规定的要求，则判为鉴定检验不合格。4.4.4鉴定合格资格的保持
为了保持鉴定检验的合格资格，承制方应该按每年（季或月）按订购方或上级鉴定机构的要求提供产品的试验资料或合格认证资料。4.5质量一致性检验
4.5.1检验分组
质量一致性检验分为A，C、D组。4.5.2捡验批的形成
检验批的形成应符合GJB179A中5.4.6条的规定。4.5.3检验项耳
检验项目如表7所示。
4.5.4A 组检验
4.5.4.1抽样方案
对承制方提交的检验批产品百分之百的进行A组检验。批质量（用每百单位产品缺陷数表示）由产品规范或合同规定缺陷分类由产品规范规定。
检验项目
外观质单
标志和代号
光器件、零件和材料
维修性
安全性
互换性
性能特性
参数注入
字节发送務式
数据发送
注入、发送参数的符合性
传输速率
传输码
环境要求
正弦振动
电磁兼容性
可靠性
28包装
SJ20729—1999
鉴定检验
质量一致性捡验
由产品现范规定
由产品规范规定
要求的
章条号
注：“”表示需检验的项目，“△”表示选做项目：“一”表示不需检验项目，4.5.4.2合格判据
检验方法
的章祭号
采用逐台检验批判定方式，剔除有缺陷的产品根据检验结果，若发现的缺陷数等丁或小于规定值，则判该批A纠检验合格。否则，判该批·A组检验不合格。
TTKAoNrKAca-
SJ 20729--1999
A组检验不允许有致命缺陷，且发现致命缺陷，则该批拒收。4.5.4.3寓新检验
A组检验不合格的批，承制方应对该批产品进行分析，找出缺陷原因并采取纠正措施后，可重新提交检验。对于重新提交的批应与新批分开，并加“重新提交批”的标志。若重新检验合格，仍判该批A组检验合格：若重新检验仍不合格，则判该批A组检验不合格。
4.5.4.4样品处理
经A组检验合格的批中，如发现有缺陷的产品，承制方应负责修理并达到产品规范规定的要求后，可整批交付。4.5.5 C 组检验
C组捡验应在A组检验合格批的产品中进行。4.5.5.1抽样方案
C组抽样检验应按GJB179A中有关规定进行，采用一般检验水平Ⅱ的一次正常检验抽样方案，可接收质量水平（AQL）从表8中选取。缺陷分类由产品规范规定。
缺陷分类
严重缺陷
轻缺陷
4.5.5.2合格判定
可接收质量水乎（AQL）
根据检验结果，若发现的缺陷数不大丁合格判定数，则判该批C组检验合格，否则判该批C组检验不合格。
4.5.5.3重新检验
如果样品未通过C组捡验，则应停止产品的验收和交付。承制方应将不合格情况通知上级鉴定机构。在查明原困并采取纠正措施后，应根据订购方或上级鉴定机构的意见，重新进行全部试验或检验，或只对不合格项日进行试验或检验。重新检查时，应采用加严检查。
若重新检验合格，则判C组检验合格：若重新检验仍不合格，卿应将不合格情况通知上级鉴定机构。
4.5.5.4样品处理
除非另有规定，经过C组检验的样品，承制方将所发现的或潜在的损伤修复后，再经过A组检验合格后，可以按合同或订单交付。4.5.5.5检验周期
a、产品正常连续批生产时，一般每年进行一次b。孤立批产品的每个提交批：
c，当产品正式生产后，如结构、材料、工艺等有较大改变，可能影响产品性能时；d，上级质量监督机构提出要求时。4.5.6D组检验
D组检验应在经A组检验合格批的产品上进行。-9
4.5.6.1批样方案
SJ 20729—1999
D组检验样品应从A组检验合格批的样品中随机抽取。样品数量由产品规范规定。4.5, 6.2不合格
如果样品末通过D组检验，则应停止产品的验收和交付。承制方应将不合格情况通知上级鉴定机构。在采取纠正措施之后，根据上级鉴定机构的意见，重新进行全部试验或检验，或只对不合格的项目进行试验或检验，若试验仍不会格，测应将不合格的情况通知上级鉴定机构。
4.5.6.3样品处理
除非另有规定，经过D组检验的样品，承制方应负责修理、更换已超过一半寿命期限和试验中确属损伤的零部件，并重新经过A组检验合格后，可按合同或订单整批交付。
4.5.6.4检验周期
D组检验，连续批生产每年进行一次。批量较少时，也可按订购方要求进行。当产品的士要设计、工艺、关键元器件及原材料等有变更而对产品性能有较大影响时，也应进行 D组检验。
4.6包装检验
包装检验按 GJB 367.5 中第 6 章的有关规定进行4.7检验方法
除非另有规定，本规范全部试验条件均应符合4.3条规定。4.7. 1 设计
根据设计文件进行检查。
4.7. 2 结构
根据设计文件，利用量具测量或用真观来进行检查。4.7.3外观质量
利用直观法鉴别产品的质量
4.7.4 尺寸
根据设计文件，利用量具测量或用直观米鉴别产品的要求。4.7.5重量
根据投计文件，利用衡器测量来鉴别产品的要求。4.7. 6颜色
利用色标用直观法来鉴别产品的要求。4.7.7标志和代号
利用直观法来鉴别产品的要求。4.7.8元器件、零件和材料
根据设计文件按规定要求进行检查，4.7.9维修性
按GJB2072中有关的方法进行。
4.7.10安全性
按GJB367.1中的1.8条和GJB663的要求进行检验，具体由产品规范规定。4.7.11互换性
KANiKAca
