中华人民共和国电子行业军用标准FL5911
SJ 20720 —1998
分置式斯特林制冷器总规范
General specification for split Stirling cryocoolen1998-03-18发布
1998-05-01实施
中华人民共和国电子工业部
中华人民共和国电子行业军用标准分置式斯特林制冷器总规范
General specification for split Stirling cryocooler1范围
SJ 20720-1998
1.1本规范规定了分置式斯特林制冷器（以下简称制玲器）的要求、质量保证规定及交货谁备等，具体要求和特性在相应的详细规范中规定。1.2适用范围
本规范适用于制冷器的研制、生产。1.3型号规格
1.3.1 型号
制冷器的型号命名方法按附录A（参考件）的规定。1.3.2制冷量和制冷温度
在制冷温度为80K（或77K）时，制冷器提供的标称制冷量推荐为150mW、250mW、500mW、750mW、1000mW、1500mW、1750mW、2000mW、5000mW.其它制冷温度下的制冷量按有关规定。2引用文件
CB191-90包装储运图示标志
GJB150.3-86军用设备环境试验方法高温试验GJB150.4-86军用设备环境试验方法低温试验GJB150.5-86军用设备环境试验方法温度冲击试验GJB150.16-86军用设备环境试验方法振动试验GJB150.18=86军用设备环境试验方法冲击试验GJB 179A-96计数抽样检验程序及表GJB2712-96测量设备的质量保证要求计量确认体系GJB299A-91电子设备可靠性预计手册SJ/T10462~93工艺管理常用图形符合SI/T10531~94 工艺文件的更改
中华人民共和国电子工业部1998-03-18发布1998-05-01实施
iKAoNrKAca
SJ/T10320-92工艺文件格式
SJ 20720 - 1998
SJ/T 10324-92工艺文件的戒套性3要求
3.1详细规范
制冷器应符合本规范和详细规范的规定，当本规范的要求和详细规范的要求相抵触时，应以详细规范为雅。
3.2合格鉴定
按本规范提交的制冷器应是经鉴定合格或定型批谁的产品。3.3设计、结构和材料
3.3.1设计结构
制冷器由压缩机、膨胀机及专用驱动电源组成；压缩机与膨胀机之间用细管连通组成分置式结构，由膨胀机的冷头向被冷却对象提供80K（或77K）或其他温度的冷源。3.3.2材料
制冷器用材料、零部件的要求应符合详细规范的规定，有相应标推或规范的材料、零部件应符合相应标准或规范的要求；没有相应标准或规范的材料，零部件的要求应在详细规范中规定。
3.4工艺
3.4.1制冷器的工艺文件应符合SI/T10462、ST/T10531、SJ/T10320、SJ/T10324的规定。3.4.2工艺规范至少应包括以下内容：a、材料规范；
b.材料加工和处理；
c.成形；
d、中间测试;
e．组装；
最终性能检测；
g．工具、设备及仪器。
3.5外形尺寸
制玲器外形尺寸应符合规定（见3.1)。3.6重量

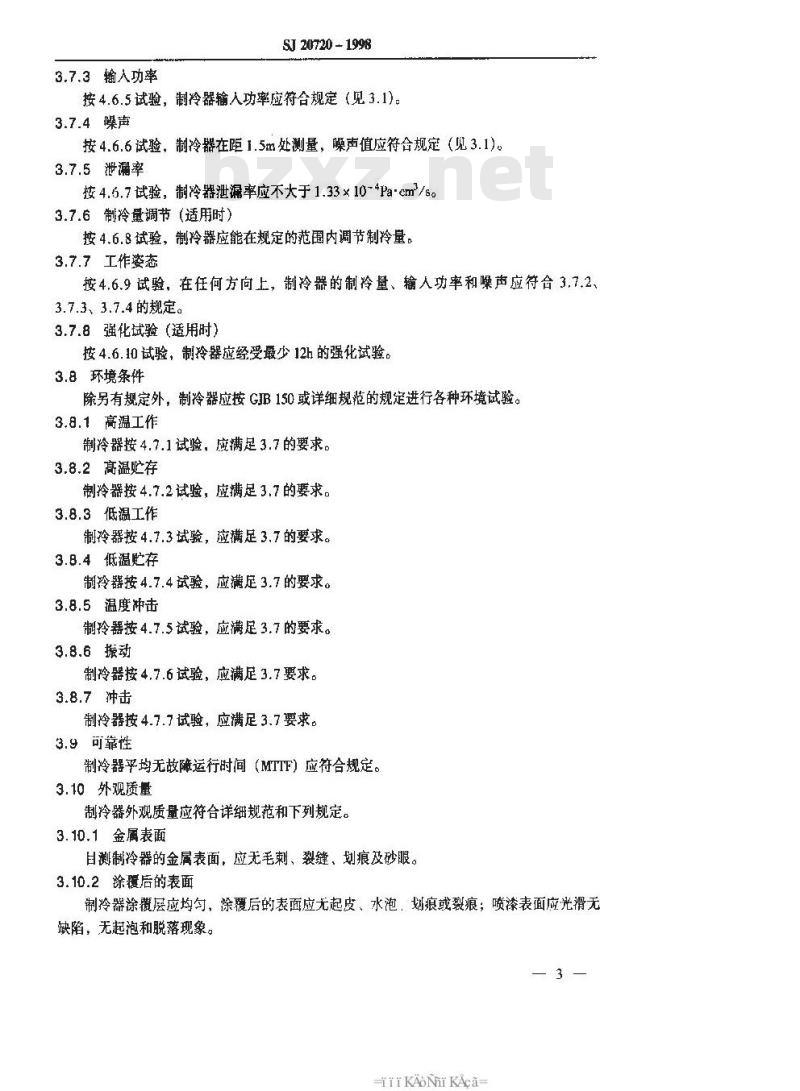

制冷器重量应符合规定（见3.1)。3.7性能特性
除非另有规定，制玲器在环境温度为23±5℃，且散热充分，保证压缩机表面和膨胀机热端表面温升不高于环境温度15℃的条件下，应满足下列性能要求。3.7.1降温时间
按4.6.3试验，制冷器达到规定制冷温度的时间应符合规定（见3.1)。3.7.2制冷量
按4.6.4试验，制冷器在规定温度下的制冷量应符合规定（见3.1)。2
3.7.3输入功率
SJ 20720 - 1998
按4.6.5试验，制冷器输入功率应符合规定（见3.1)。3.7.4噪声
按4.6.6试验，制冷器在距1.5m处测量，噪声值应符合规定（见3.1)。3.7.5泄漏率
按4.6.7试验，制冷器泄漏率应不大于1.33×10~4Pa-cm/s。3.7.6制冷量调节（适用时）
按4.6.8试验，制冷器应能在规定的范围内调节制冷量。3.7.7工作姿态
按4.6.9试验，在任何方向上，制冷器的制冷量、输人功率和噪声应符合3.7.2、3.7.3、3.7.4的规定。
3.7.8强化试验（适用时）
按4.6.10试验，制冷器应经受最少12h的强化试验。3.8环境条件
除另有规定外，制冷器应按GIB150或详细规范的规定进行各种环境试验。3.8.1高温工作
制冷器按4.7.1试验，应满足3.7的要求。3.8.2高温贮存
制冷器按4.7.2试验，应满足3.7的要求。3.8.3低温工作
制冷器按4.7.3试验，应满足3.7的要求。3.8.4低温贮存
制冷器按4.7.4试验，应满足3.7的要求。3.8.5温度冲击
制玲器按4.7.5试验，应满足3.7的要求。3.8.6振动
制冷器按4,7.6试验，应满足 3.7要求。3.8.7冲击
制冷器按4.7.7试验，应满足3.7要求。3.9可靠性
制冷器平均无故障运行时间（MTTF）应符合规定。3.10外观质量
制冷器外观质量应符合详细规范和下列规定。3.10.1 金属表面
日測制冷器的金属表面，应无毛刺、裂缝，划痕及砂眼。3.10.2涂覆后的表面
制冷器涂覆层应均匀，涂覆后的表面应无起皮、水泡，划痕或裂痕；喷漆表面应光滑无缺陷，无起泡和脱落现象。
TKANrKAca-
4质量保证规定
4.1 检验职责
SJ 20720 - 1998
除非合同或订单中另有规定，承制方应负资执行本规范中所规定的全部检验要求。除合间或订单中另有规定外，承制方可以使用自己的或任何其它适合完成本规范规定检验要求的设备，但鉴定机构不许可的除外。必要时，订购方或鉴定机构有权对本规范规定的任一检验项目进行检查，以确保供货和服务符合规定要求。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的全部要求。本规范中规定的检验应成为承制方的整个检验体系或质量保证大纲的个组成部分。如果合同中包括本规范未规定的检验要求，承制方还应保证提交验收的产品符合合同要求。质量一致性检验的抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。4.1.2试验设备和检验装置
承制方应建立和维持具有足够精度和数量的试验设备、測量设备和检验装置，以便进行所要求的检验。同时，承制方应按GJB2712建立和维持计量标准系统，以控制测量和试验设备的精度。
4.2检验分类
制冷器检验分为：
a.鉴定检验（见4.3条)；
b.质量一致性检验（见4.4条)。4.2.1生产批
一个生产批应由在同一条件下采用相同的设计、工艺、材料、设备制造的制冷器组成。4.2.2检验批
承制方在规定时间内提交质量一致性检验的全部制冷器，以确定是否符合详细规范和本规范的要求。
一个检验批可由一个生产批组戒，或由几个在本质上属于相同条件（材料、工艺、设备等）下制造的生产批组成。
4.2.3重新提交批
重新提交的批应与新提交批分开，并能明显鉴别为重新提交的批。当提交质量一致性检验的任何批达不到A、C组检验的任一要求时，可采用加严检验，把不合格的批重新提交一。
4.3鉴定检验
鉴定检验应在上级鉴定机构充许的试验室中进行。样品单位应是采用生产中正常运行的设备和质量保证程序所生产的制冷器，样品应不少于2台。鉴定检验由检查和检验组成。
4.3.1检暂
所有材料、零部件、工艺及组件应符合相应规范要求，并按表1要求进行检查；应采用GJB179A中一般检验Ⅱ级水平进行抽样。机械检查AQL取2.5：目视检查AQL取4。—41
检查项目
设计结构
零部件的缺陷和损伤
外形尺寸
外观质量
4.3.2检验
SJ 20720 - 1998
表检查
要求章条号
按4.3.1规定检查合格后，抽取2台制冷器按表2进行检验，不满足其中任一项检验都成为拒绝授予鉴定批推的理由。表2鉴定检验
检验项目
外观和机械检验
降温时间
制冷量
输人功率
泄漏率
制冷量调节（适用时）
工作姿态
强化试验(适用时）
高温工作
高温贮存
低温工作
低温贮存
温度冲击
可靠性
4.3.3鉴定合格的保持
要求章条号
3.3、3.4、3.5、3.6、3.10
方法章条号
为保持鉴定合格，承制方应每隔年向鉴定机构提交一份报告，报告内容包括A组、C组检验结果的汇总，至少应说明已通过检验批的数量和不合格批的数量；任何零件失效的数量和类型；一年中完成的试验项月：应鉴别斯有返修批的试验结果并加以说明，在每·年结束前的30天内不提交报告者，将导致丧失产品鉴定合格的资格，除了周期KAoNrKAca-
SJ207-1998
地提交检验资料外，在一年期间的任何时候，若检验资料显示出已鉴定合格的产品不能满足本规范的要求时。承制方应立即通知鉴定机。4.4质量一致性检验
质量一致性检验应按A组、C组和详细规范的要求进行（见表3、表4)。A组为逐批检验，心组为周期验。
4.4.1不合格
达不到A组或C组要求的批，承制方应分析不合格原因，采取纠正措施后，按4.2.3的规定重新提交。如不提交或重新提交不合格，该批应拒收。4.4.2检验
4.4.2.1A组检验
A组检验应在通过4.3.1的检查后进行，由表3所列项目组成，试验顺序可任意，A组为100%检验，不合格品剔除。
表3A组检验
检验项目
降温时间
制冷量
输人功率
制冷量谢节 (适用时)
工作态
强化试验（适用时）
4.4.2.2C组检验
要求章条号bzxZ.net
方法章条号
心组检验应从已通过A组检验的批中抽取，批的抽样按4.4.3.3的规定，检验周期为12个月。C组检验按表4规定的项目和顺序进行。表4C组检验
检验项目
高温工作
高温贮存
低温工作
低温贮存
温度冲击
要求条号
方法章条号
抽样程序
见4.4.2.2.1
4.4.2.2.1检验抽样
SJ 20720 1998
每一检验批都应按表5的规定随机抽取样品，如果出现一个或多个不合格，则整批将被拒收。
表 5C组抽样方案
100 ~ 299
300 ~ 499
500 ~999
1000以上
4.4.2.2.2C组样品处理
经C组检验的样品不得按合同或订单交货。4.5包装检验
应符合本规范第5章及详细规范要求。4.6检验方法
4.6.1试验条件
除非另有规定，所有测量和试验应在下列大气条件下进行温度：23±5℃：
相对漫度：20%~80%：
气压：试验场所气压。
4.6.2外观和机械检验
样品数
用耳和满足精度要求的量具或衡器按3.3、3.4、3.5、3.6、3.10的要求对制冷器进行捡验。
4.6.3降温时间
4.6.3.1试验设备
试验设备出测试杜瓦（或真空罩）、热负载、电源和测量仪表、真空获得设备和测试仪器四部分组成。
4.6.3.1.1热负载由以下元件组成：a．铜块；
b.温度传感器；
c．加热器；
4.6.3.1.2热负载应有以下特性：a.温度传器和加热器安装在紫铜块上；b.热负载从300K降温到80K（或77K）或其它温度时，应能放出规定的热能：C、热负载中的加热器应能提供规定的加热功率；d。将热负载固定在玲头上，保证实现良好的热接触而不损坏冷头。4.6.3.2试验程序
4.6.3.2.1安装方法
KArKAca-
SJ 20720 -- 1998
a、温度传感器和电阻器安装在紫铜块上；b．将热负载固定在冷头上，保证它与冷头有良好的热接触：c.连接测试杜瓦（或真空罩）、真空获得设备和测试仪器。4.6.3.2.2测试
按以下细则测试：
a，启动制冷器，用温度传愁器测量装在冷头上的热负载的温度；b．用计时器测量冷头从常温降率规定制冷温度的时间，应符合3.7.1的要求。4.6.4制冷量
4.6.4.1试验设备
应符合4.6.3.1的要求。
4.6.4.2试验程序
4.6.4.2.1 安装方法
应符合4.6.3.2.1的要求。
4.6.4.2.2测试
按以下细则测试：
a.启动制冷器，用温度传感器测量冷头温度：b．当温度不再下降时，给热负载输人加热功率；C.待冷头度稳定在规定制冷温度20min后，测量热负载的加热功率，应符合3.7.2的要求。
4.6.5输人功率
4.6.5.1试验设备
应符合4.6.3.1的要求。
4.6.5.2试验程序
4.6.5.2.1安装方法
应符合4.6.3.2.1的要求。
4.6.5.2.2 测试
启动制冷器，在规定制冷温度和制冷量的条件下，测量制冷器的输人功率，应符合3.7.3的要求。
4.6.6噪声
4.6.6.1测试
按以下细则测试：
a，在规定制冷温度的条件下，制冷器应设置在背景噪声低于被测噪声声压级10dB的环境内工作：
b在制冷器同一平面内以4个相差90°的方位，用声级计在距制冷器1.5m处测量声压，应符合3.7.4的要求。
4.6.7泄漏率
4.6.7.1测试
将制冷器置于密封真空容器中并与氢检漏仪连接，在23±5的环境温度下测量泄漏率，应符合3.7.5的要求。
4.6.8制冷量调节（适用时）
4.6.8.1测试
SJ 20720 - 1998
调节制冷器的工作状态和运行参数，按4.6.4测试制冷器的制冷量，应符合3.7.6的要求。
4.6.9工作姿态
4.6.9.1测试
按以下细则测试：
a：按3.7条规定的条件提供散热：b.将制冷器牢固地固定在试验台上，使冷指轴线方向分别罩于水平、倾斜45°和垂真上下四个方向；
c．按4.6.4、4.6.5、4.6.6的规定分别在上述四个方向测试，制冷器的制冷量、输人功率和噪声应符合3.7.7条的要求。4.6.10强化试验（适用时）
制冷器按图1所示经受规定时间的强化试验，应符合3.7.8的要求。+℃
+23℃
-32℃
iKAoNrKAca=
4.7环境试验
S1 20720 - 1998
除非另有规定，环境试验应按GJB150的规定进行。4.7.1高温工作
按GJB150.3规定进行试验，其体要求应符合详细规范。4.7.2高温贮存
按GJB150.3规定进行试验，具体要求应符合详细规范。4.7.3低温工作
按GJB150.4规定进行试验，具体要求应符合详细规范。4.7.4低温贮存
按GJB150.4规定进行试验，具体要求应符合详细规范。4.7.5温度冲击
按GJB150.5规定进行试验，具体要求应符合详细规范。4.7.6振动
按GJB150.16规定进行试验，具体要求应符合详细规范。4.7.7冲击
按CJB150.18规定进行试验，具体要求应符合详细规范。4.8可幕性
按GJB299A规定可靠性预计，具体要求应符合详细规范。5交货准备
5.1包装要求
制冷器应有专用的包装箱，并有防震保护，箱内应有产品说明书和合格证，合格证上应注明；
制造单位；
b．产品型号;
C、详细规范编号；
d．生产和检验日期；
e.检验员章；
f其它。
5.2忙存要求
制冷器应存在温度为~10℃~+40℃和相对湿度不人于80%的干燥、通风、无腐蚀性气体影响的库房内。
5.3运输要求
制冷器运输时应有牢固的包装箱，箱外应符合5.1条规定并应有符合GB191规定的“小心轻放”、“怕湿”等图示标志；装有制冷器的包装箱应按规定方式运输，运输中应避免谢、雪直接淋袭和机械碰撞。
6说明事项
6.1预宽用途
SF 20720 -- 1998
符合本规范的分置式斯待林制冷器主要预定用于军用红外探测器组件，亦可用于其它军用设备
6.2订货文件内容
订货文件应标明以下内容：
a．本规范的名称、编号和月期：b．适用的详细规范的名称、编号、日期及型号识别；防护、包装和装箱的要求及适用的标志：c.
d，其它。
6.3定义
6.3.1制冷温度refrigerationtemperature在给定的工作系统中，制冷器工作时冷指冷端的指示温度，单位为开尔文（K)。6.3.2制冷量refrigeration capacity在规定的制冷温度下，制冷器吸收的热功率，单位为瓦（mW)。6.3.3降温时间coolingdowmtime制冷器在正常工作条件下启动，制冷湿度从室温降至规定工作温度所需的时间，单位为分（min)。
6.3.4分置式斯特林制冷器splitStilingcryocooler分置式斯特林制冷器是由压缩机和膨胀机两个独立部分成，其间用细管连通的斯特林循环制冷器。
TKAoNKAca-
