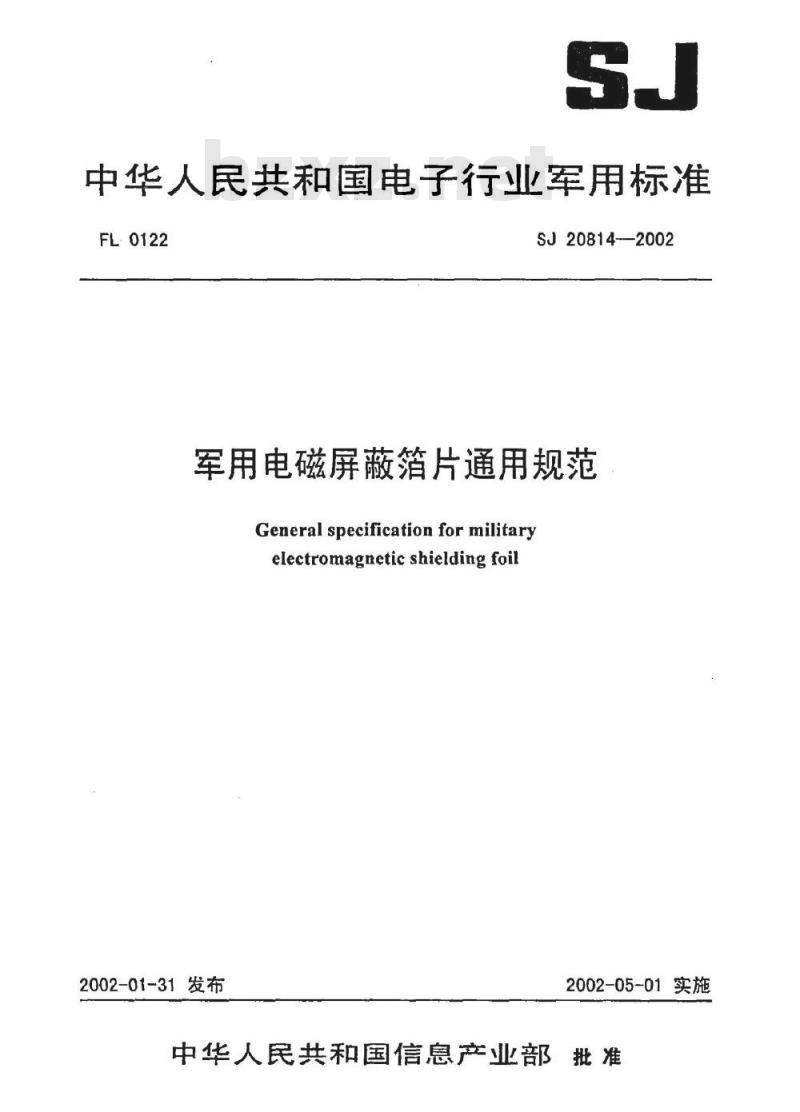

中华人民共和国电子行业军用标准FL:0122
SJ20814—2002
军用电磁屏蔽箔片通用规范
General specification for militaryelectromagneticshieldingfoil2002-01-31发布
2002-05-01实施
中华人民共和国信息产业部批准1范围
中华人民共和国电子行业军用标准军用电磁屏蔽箔片通用规范
Generalspecificationformilitaryelectromagnetic shielding foil1.1主题内容
SJ20814—2002
本规范规定了军用电磁屏蔽箔片（以下简称屏蔽箔片）的要求，质量保证规定和交货准备等内容。
1.2适用范围
本规范适用于军用电子设备进行电磁屏蔽时，所用的各种屏蔽箱片的研制、生产和验收。1.3分类
1.3.1屏蔽箔片根据其屏蔽类别可分为电磁屏蔽箔片(DC)、磁屏蔽箔片（C）两类；根据基带材料分：电磁屏蔽箔片可分为铜基（Ni/Cu、Cu）、铝基（Ni/AI、AI）两类：磁屏蔽箱片可分为：坡莫合金（PM）和非晶态合金（FJT）两类。1.3.2型号命名
型号命名办法采用以下形式：
屏蔽类别屏蔽箔片的代号（PB）/基带名称屏蔽箔片宽度（X）注：X为20~100mm的范围值。
示例1：
示例2：
宽度为30mm
基带为铜带
屏蔽箔片
INi/Al
宽度为60mm
基带为铝镀镍
屏蔽箔片
中华人民共和国信息产业部2002-01-31发布iiKAoNikAca免费标准下载网bzxz
2002-05-01实施
示例3：
CPB/EJT
2引用文件
GB191—2000
GB2792-81
GB4851-84
GJB150.3—86
SJ20814-—2002
宽度为60mm
基带为非晶态合金
屏蔽箱片
包装储运图示标志
压敏胶粘带180°剥离强度测定方法压敏胶粘带持粘性测试方法
军用设备环境试验方法高温试验GJB150.4-86
GJB150.9—86
GJB150.11—86
GJB150.10—86
GJB 179A--96
SJ20524—95
3要求
3.1合格鉴定
军用设备环境试验方法低温试验军用设备环境试验方法湿热试验军用设备环境试验方法盐雾试验军用设备环境试验方法每菌试验计数抽样检查程序及表
材料屏蔽效能的测量方法
按本规范提交的屏蔽箔片是定型生产的屏蔽箔片。3.2材料
3.2.1基带
屏蔽箱片的基带裁切面应平整，不应有破损、断裂等缺陷。3.2.2粘合剂
粘合剂应为压敏型的，可直接用于清洁、干燥的被粘表面。粘合剂上应使用隔离纸覆盖。
3.3尺寸
屏蔽箱片的尺寸应满足表1规定。表1尺寸
型号规格
DCPB/Ni/CuX
电磁屏蔽箔片
磁屏蔽箱片
DCPB/CuX
DCPB/Ni/AIX
DCPB/AIX
CPB/PMX
CPB/FJTX
≥16500
宽度（x）
X=（203040
100）±1
厚度(Y)
Y=(0.030.050.06
0.070.080.10)

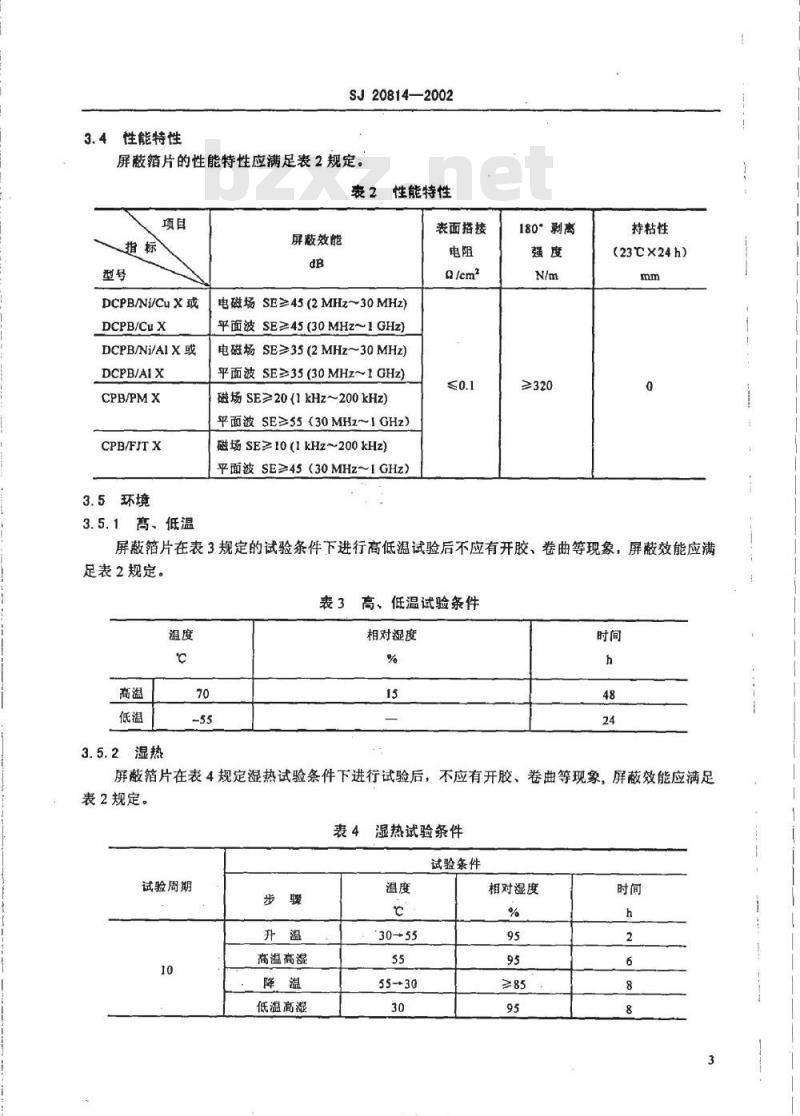

3.4性能特性
SJ20814—2002
屏蔽箔片的性能特性应满足表2规定。表2性能特性
DCPB/Ni/CuX或
DCPB/CuX
DCPB/Ni/AIX或
DCPB/AIX
CPB/PMX
CPB/FJTX
3.5环境
3.5.1高、低温
屏蔽效能
电磁场SE≥45(2MHz30MHz)
平面波SE≥45（30MHz~1GHz)
电磁场SE≥35(2MHz~30MHz)
平面波SE≥35(30MHz~1GHz)
磁场SE≥20(1kHz~200kHz)
平面波SE≥55（30MHz～1GHz）
磁场SE≥10(IkHz~200kHz)
平面波SE≥45（30MHz~1GHz）
表面搭接
180°剥离
≥320
持粘性
(23X24h)
屏蔽箔片在表3规定的试验条件下进行高低温试验后不应有开胶、卷曲等现象，屏蔽效能应满足表2规定。
表3高、低温试验条件
3.5.2湿热
相对湿度
屏蔽箔片在表4规定湿热试验条件下进行试验后，不应有开胶、卷曲等现象，屏蔽效能应满足表2规定。
试验周期
高温高湿
低温高湿
湿热试验条件
试验条件
iKAoNiKAca
相对湿度
3.5.3盐雾
SJ20814—2002
屏蔽箔片在表5规定的试验条件下进行盐雾试验后，其表面不应有龟裂、卷曲、锈蚀等现象；屏蔽效能应满足表2规定。
表5盐雾试验条件
3.5.4每茵
氨化钠溶液
盐雾沉降量
(1~2)/80
喷募方法
试验时间
屏蔽箔片按GJB150.10进行每菌试验后，长群等级应低于表6规定的二级要求；180°剥离强度下降应小于10%。
表6长鑫等级
长群等级
3.6产品标志
未见莓菌生成
长辞情况
霉菌生长和繁殖稀少或局限。生长范围小于试样总面积10%基质很少被利用或未被破坏，几乎未发现物理与结构的变化群的菌落断续蔓延或松散分布于基质表面，毒菌产生占总面积30%以下，中量程度整殖
每菌较大盘生长和繁殖的总面积70%以上，基质表面呈化学、物理与结构变化屏蔽箱片应标明下列内容：
屏蔽箔片的型号规格：
生产批号：
商标：
制造日期；
制造单位等。
标志应完整、清晰。
3.7外观质量
屏蔽箱片的外观、质量应满足表7规定。表7外观质量
边缘缺损
平整、不撕裂
解卷20次不脱胶
平整、光洁
4质整保证规定
4.1检验贵任
SJ20814—-2002
除合同或订单中另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对本规范所述的任一检验项目进行检查。4.1.1合格责任
所有屏蔽箔片必须符合本规范的第3章和第5章所有要求。本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。
4.2检验分类
本规范规定的检验分为：
a.鉴定检验；
b.质量一致性检验。
4.3检验条件
除另有规定外，应在下列条件下进行。温度：15℃~35℃，
相对湿度：20%～80%；
气压：试验场所的气压。
当某项参数有异议时，应在下列条件下进行检验；温度：23℃±2℃：
相对湿度：50±5%；
气压：86~106kPa。
4.4鉴定检验
屏蔽箔片在设计和生产定型时，必须进行鉴定检验。鉴定检验应在上级鉴定机构认可的试验室进行。所采用的样品应是通常使用的设备和工艺生产出的产品。
4.4.1检验程序
鉴定检验的项目和顺序应按表8的规定进行。4.4.2检验样品及合格判据
鉴定检验的样本大小，接收判定数由表8确定。4.4.3合格
按表8进行检验，并且各项均符合第3章规定，则判该产品为鉴定合格产品，并提交鉴定检验合格报告。
4.4.4不合格
鉴定检验中出现以下不合格时，应按下述方法处理：a。鉴定检验中出现产品标志、外观质量不合格时，应停止鉴定检验，经承制方修复后，重新进行该项试验：
b．鉴定检验中出现尺寸不合格时，应停止鉴定检验，查明原因，提出分析报告。承制方采取纠正措施后，方可重新进行该项检验；rKAoNiKAca-
SJ20814—2002
c.鉴定检验中出现屏蔽效能、180°剥离强度、持粘性以及环境适应性不合格时，应停止鉴定检验，查明原因，提出分析报告。承制方采取纠正措施之后，重新进行鉴定检验。4.4.5鉴定合格资格的保持
承制方应每年提供有关试验数据,证明其鉴定合格的有效性。表8鉴定检验
检验项目
产品标志
外观质量
舞菌试验
高低温试验
湿热试验
盐雾试验
屏敲效能
表面搭接电阻
180°剥离强度
持粘性
4.5质量一致性检验
4.5.1检验项目
要求章条号
检验方法章条号
质量一致性检验的项目和顺序应按表9进行。4.5.2检验样品及合格判据
样本大小
接收判定数
4.5.2.1A组检验
承制方提交每一批产品均应进行A组检验。受试样品应从提交检验的产品中随机抽取。抽取方案应根据GJB179A及如下规定进行确定。a检查水平：一般采用一般检查水平II：在宁可增大订货方风险而必须减少样本量时，可采用特殊检查水平S-2：
b.可接收质量水平AQL值为2.5：c．采用一次抽样方案。
4.5.2.2B组检验
SJ20814—2002
表9质量一致性检验
检验项目
产品标志
外观质量
屏蔽效能
表面搭楼电阻
180°剥离强度
持粘性
高低温试验
湿热试验
盐雾试验
莓菌试验
要求章条号
检验方法章条号
承制方提交每一批产品均应进行B组检验。受试样品应从A组检验合格的批中随机抽取。抽样方案应根据GJB179A及如下规定进行确定。a.检查水平一般采用检查水平ⅡI，在宁可增大订货方风险而必须减少样本量时，可采用特殊检查水平S-2：
b.可接收质量水平AQL值为1.0：c．采用一次抽样。
4.5.2.3C组检验
连续生产时每年应进行一次C组检验：批量生产时，每批应进行一次C组检验受试样品应从已通过A、B组检验的批中随机抽取。抽样方案为n=2、Ac=0、Re=1。4.5.2.4D组检验
正式生产后，如工艺、材料有较大改变，并可能影响产品性能时，应进行D组检验：使用方要求进行D组检验时，也应进行D组检验。受试样品应从已通过AB、C组检验的批中随机抽取。抽样方案为：n=2、Ac=0、Re=1。4.5.3不合格
4.5.3.1在A组检验中，若不合格样品数大于接收判定数，则应停止检验，由承制方对提交批进行修复或剔除后，方可重新进行该项检验。4.5.3.2在B组检验中若不合格样品数大于接收判定数，则该批产品为不合格批，应停止检验，由承制方采取措施，解决质量问题后，可重新进行检验。4.5.3.3在C组检验中，同4.5.3.2条。4.5.3.4在D组检验中，同4.5.3.2条。4.6包装检验
屏蔽箔片的包装盒（或袋）、包装箱、运输或贮存、标志的检验，应在每批中随机抽取二件包装箱进行。检验中若任何一项不符合要求，则再随机抽取四件包装箱进行检验，如果仍不满足要求，7
KAONiKAca
则必须改进包装设计直至符合要求。4.7检验方法
SJ20814—2002
4.7.1产品标志、尺寸、外观质置、包装用目测法和满足精度要求的量具进行产品标志、尺寸、外观质量、包装的检验，以便验证其是否符合要求。
4.7.2屏蔽效能
按SJ20524附录B第B2章的方法进行测试。4.7.3表面搭接电阻
把箔片指压紧密贴在清洗干净的金属表面，用万用表测试。测试方法：万用表表笔两端分别放在金属表面和箔表面上。测得的电阻即为表面搭接电阻。4.7.4180°剥离强度
按GB2792进行试验。
4.7.5持粘性
按GB4851进行试验。
4.7.6高低温贮存试验
按GJB150.3，GJB150.4进行。
4.7.7湿热试验
按GJB150.9进行。
4.7.8盐雾试验
按GJB150.11进行。
4.7.9书菌试验
按GJB150.10进行。
5交货准备
5.1包装
屏蔽箔片应整齐、紧密的卷在直径不小于70mm的纸筒芯上，并用塑料袋封装。5.2装箱
包装箱应牢固、可靠，并应防潮。每个包装箱内只能装同一型号规格的屏蔽箔片。包装箱内每一卷屏蔽箱片的上下、左右之间均应垫放隔纸板。包装箱内应装有合格证、装箱单等。5.3运输和贮存
5.3.1运输
装有屏蔽箔片的包装箱应能以任何交通工具运输。运输中应轻拿轻放，并不得与挥发性溶剂混运。
5.3.2贮存
屏蔽箔片应在室内贮存。贮存环境应为：-20℃～60℃，相对湿度为：5%～95%，周围环境应无酸性、碱性等有害气体。
贮存期一般不宜超过3a。若超过3a，应按本规范重新进行检验。8
5.4标志
包装箱上的标志应满足以下要求：SJ20814-—2002
8。包装箱外应标明：屏蔽箔片的名称、型号规格、数量、生产批号、商标、制造单位名称，制造日期等：
b.包装箱外应标明符合GB191规定的“易碎物品”、“堆码重量极限”、“怕湿”、“怕热”等标志：
c.标志不应因自然条件和运输条件而变色或脱落；d.除合同或订单中另有规定外，包装箱所有文字除数字和型号外，一般应为汉字；。．标志应在包装箱的两个相互垂直的醒目位置，并应在同一水平线上。6说明事项
6.1使用说明
本规范规定的磁屏蔽箱片为高导磁率材料，高导磁率材料折弯后，导磁率会下降。因此使用时注意不要打折。
6.2订货文件内容
合同和订单中应载明下列内容：a.本规范的名称、编号：
b.产品名称、型号规格：
数量：
特殊要求如包装、运输等。
附加说明：
本规范由信息产业部电子第四研究所归口。本规范由信息产业部电子第三十三研究所负责起草。本规范主要起草人：毕海英、李彦奎、王庆、樊怡、马富花。计划项目代号：B88002。
