中华人民共和国国家标准
碳化硅、锆英砂
陶瓷类红外辐射加热器通用技术条件The general technical speclfications on siliconcarbide and zircon ceramlc infrared heaterUDC 621.365 : 535
GB 4654—84
本标准适于以碳化硅，错英砂陶瓷为基体的电热式红外辐射加热器（以下简称加热器）。加热器作为节能型产品，已广泛应用于上业、农业等部门600℃温度以下的加热设备上。型式、规格及基本参数
1.1型式结构

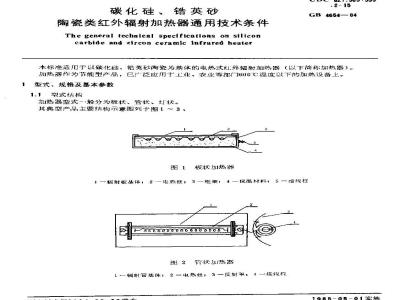

加热器型式-·般分为板状、管状、灯状。其典型产品主要结构示意图列卡图1～3：图 1 板状加热器
—辐射板基体：2·-电热丝：3—框渠，4—保温材料，5—强线柱888888608
图2管状热器
1一辐射管基体，？一电热丝，3一反射单，4一接线花国家标准局1984-08-20发布
1985-05-01实施
GB 4654--84
图3灯状加热器
1—打幽2—电热丝，3—辐射管基体，·4—反射罩型式代号、特征，命名
型式代号特征
型号命名
型式代号
特征代号
型式代号
陶瓷基体，取其分子式
的首位元素学舟表示
例如：SiBb——-表示波纹型板状碳化硅瓷红外辐射加热器：ZrG-
表示管状铠英砂陶瓷红外辐射加热器。1.3板状与管状基体典型规格
特征代号
板状基体：（长×宽）
例如：240×160（mm）
300 × 200 (mm):
330×240 (mm)
管状基体：（外径×长度）
例如：Φ20×（200～1200）（mm）Φ25 ×(200 ~1200) (mm)
Φ30 ×(200 ~1200) (mm) 。
1.4额定参数
额定电压
GB 4654—84
辐射面的功率密度
[W/cm2]
辐射面度
≥773
1.5本标准木规定型式、规格尺寸及额定参数的加热器，亦应参照本标准制订的技术条件进行生心与验收。
2技术条件
2.1加热器应符合本标准的要求，并按经规定程序批准的图样与文件制造。2.2加垫器应能在下列条件下工作2.2.1气气氛、相对视度不大于85%。2.2.2下作环境无强酸，无强碱等腐蚀性气体、液体。2.2.8工作电压允许变化范围为180~240V。2.3外形尺
辐射基板底面与基准面之间的最大间隙不得超过3mm；板状加热器（即红装件）底面与2.3.1
基准平面之间的最大间隙不得超过2mm。2.8.2管状、灯状加热器的基体轴线直线度应不超过下列规定误差：200mm以下为总长的0.5%t
200～500mm之间为总长的0.7%
500mm以上为总长的0.8%。
2.3.3管状、灯状加热器的管壁厚度应均勾，端面或横截面的圆度最大误差不得超过0.03Dmm(D为辐射管外径）。
2.4外观
加热器辐射面应无明显缺陷，基体不开裂。金属外壳应无腐蚀斑点，接线杜不得松动，脱落。2.5冷态绝缘电阻
圳热器冷态绝缘电阻应不低了2兆欧（M品）。2.6热态绝缘电阻
GB 4654—B4
加热器热态绝缘电阻应不低下0.5兆欧（M2）。2.7耐冷热交变性
按规定尺寸制备的试件，经连续三次耐冷热交变性能试验后，应无剥落、无元裂。2. 。功率误养
在额工作电压下，加热器实测功率的充许误差应不超过额定功率的土5%。2.热响应时间
从室温通电至加热器辑射面达到额定温度并基本稳定时的时间，板状、管状应不超过20min，灯状应不超过12min。
2.10溢差比
1.作在稳定状态的板状加热器，其辐射面温度（℃）与加热器背面温度（）之比应不低子311。
管状，灯状加热器反射罩的反射率应大于0,70。2.11辐射面温度均匀程度
加热器辐射面温度不均匀度，应不超过20%。2.12光谱发射率e1
应至少给出波长在2.5～15微米（um）区间的加热器光谱发射率e，每批产品检测值与基准值进行比较时，ea的最大负偏差应不超过0.05。2.18法向全发射率e元
加热器的法向全发射率e应不低于0.832.14抗囊性
包装好的加热器应能承受加速度30m/s，频率80～120次/分，历时2h的颜需试验，要求加热器无裂纹、无破碎，包装无损坏环。2,16 工作寿命
加热器工作寿命，在额定功率下使用，不得低于2000h。2. 6放射性
在辐射材料或基体中，放射性元素的含画应符合国家标准的有关条款。a试验方法 (附录A)
4检验规则
4.1加热器须经制造厂技术检查部门检验合格，并附有产品质量合格文件和产品使用说明书。4.2加热器的试验方法分出厂试验和型式试验。4.3出广试验
加热器出广试验分二组进行。
4.8.1加热器应按本标准第2.3、2.4、2.5条的技术要求进行逐件检查。4.8.2按本标准第2.6，2.7、2.8、2.9、2.10、2.11条的技术要求进行出厂抽样检查，抽样率为总数的1 %。
4.4型式试验
凡属下列情况，须进行型式试验，并应符合本标准规定的全部技术要求。4.4.1新产品试制完成时，
4.4.2正常产品连续生产半年后，4.4,当设计、工艺戴材料有改变时一度停产而恢复牛产时。
GB4654-84
本试验分加热器和基体二组进行，每次试验所抽数最应不少于3件。4.5型式试验时抽样产品或基体试样中若其中有一-件不符合规定的任何一项指标时，则应在向一批产品中再抽取双倍数量的产品或基体试样进行，若仍有件不符合要求，则该批产品定为不合格。5标志，包装、购存
6.1标志
在加热器外壳「应贴上标牌，并标志出：5.1.1加热器型号，规格、名称，6.1.2经接规定程序批准的注册商标5.1.3
加热器的工作电压、额定功率+
制造厂名、年月口期。
加热器的包装箱，应能保证产品在运过程中不致摄坏，5.2.2
产品使用说明书，出厂合格证和包装清单应与加热器一起装人箱内。包装清单应填明制造厂名，「址；
型号、规格、名称，
包装日期，
包装人员姓名或下号。
包装箱外表应注明“小心轻放”“防雨防潮”等明显、不易掉的字样。5.3贮存
加热器些存处应通风于燥，严防重压，严禁露天堆放。4.1外形尺寸检查（第2.3条）
GB4654—84
附录A
测试方法
（参考件）
板状加热器及辐射基板平度检查：以平台作为基准平面，将试件放在平台上，用塞尺测量试件底面与基准平面之问的最人间隙。管状，灯状加热器的基体中心轴线直线度检查：将基体放置基准平面上，用塞尺对基体弯出最严重处进行测量，读出最大值，并按总长自分率计算，应符合第2.3.2款规定。圆度检查：按GB1958-80《形状和位置公差检测规定》（圆度误差检测3—·3）方法进行。D为基体外径基本（名义）尺寸。A.2冷态与热态绝缘电阻测定（第2.5、2.6条）冷态：
在温度对20±5℃，相对湿度不大85%条件下，用500伏兆欧表测定。热态：
通电升温至稳定状态，保持30min，然后切断电源，15s内用500伏兆欧表测定。测量部位：
电极与外壳任意部位或电极与基体任意部位。数据应取测得的最小值。A8耐冷热交变性试验（第2.7条）将3件100×100×12mm的基板（辐射板按此尺寸切取），或3件长度为150mm的辐射管（灯）基体试样放置于加热炉内（不得叠放），温控在650℃，保温30min后，迅速取出，冷却至室温，观察有无裂纹，涂层有无剥落。
冷热交变必须连续做3次。
基体冷却处理：
碳化硅陶瓷基体浸入冷却水（20±5℃）中保持1分钟，水温上升不得超过2℃。锆英砂陶整基体放在空气，在50～60m/min的风速下冷却至室温。A.4功率误差测定（第2.8条）
加热器在额定电压下通电加热至温度稳定后，按图A1连接方式测量实际输人功率，并用下式计算：
式中：J—一功率误差率，%，
P—额定功率，W；
P——实际功渐，w。
交流屯压稳压器
A.5热响应时间测定（第2.9条）GB 4654-84
心压表wwW.bzxz.Net
1086600
电热线
测试方法示意图
灿热器
按图A2所示接触式方祛测温，测点布置在加热器（板状、管状、灯状）的中心部位。板状加热器须竖直放置。
其热响应曲线见图A3
图A2热响应测试示意图
1--加热器，2—FA,型考钢带热电偶：30～600EA,型温度记录（显示）仪
温度（）
起的稳定点
热响线
热响应时间曲线
A.6温差比测定（2.10条）
It前i
板状加热器须竖直放置，按图A4接触式方法测温，在正背两面均按对角线划分（则图A5）各设5个测点。
GB 4654—84
测量时，应在加热器通电升温至额定温度，并保温1小时后，用热电偶尚时对正背10个测点进行温度测风，并计算辐射面温度的算术半均惊与背面温度算术平购值之比。图A4温差比测试示意方框图
1—0600℃EA,型温度记录（显示）仪，2FA，型多铜带热电偶，3加热器，4—辐射面
A.7辐射面温度均勾程度的检测（第2.11条）A.7.1测点布留
板状川热器辐射面应划分为4个象限，在其中1个象限按对角线布置5个测点（图A5）。国心
图A5板状测点示意图
灯状加热器和长度不超过500mm的管状加热器：至少应布置3个测点：500mm以的管状加热器至少用布置5个测点（图A6、图A7）。万
2130mz
图A6管状测点小意图
10-15mm
GB 4654 --84
1015mm
阁Ａ７火
灯状测点示意图
A.7.2按各图示布置测点距离，用EA，型考铜带热电偶接触式测温方法，测出各点的温度值，（须在加热器温度基本稳定时测量），按下式计算应符合第2.11条规定。Tmax - Tmin
→(Tmax+Tmin）
式中：Tmax——辐射面上的最高温度值，K；Tmin辐射面上的最低温度值，K。A.8光谱发射率e^测试（第2.12条）光谱发射率e的表达式为：
式中：Ms（·T）-　
Mb(a·T)
A.8.1测试条件
Ms (a:T)
M(A·T)
x 100%
（A２）
（A3）
加热器辐射面在温度为7，波长为入的4间隔内的光谱辐射出射度，W/(m2.um)s
与加热器辐射面同温度下，同波长间隔时黑休表面光谱辐射出射度，W/(m2 .μm)。
要求加热器的辐射面温度与黑体温度均为773K。A.8.2．测试装置
推荐用“旋转样品加热法”的比辐射率测量动记录装置。a.
注：徐世秋、陈世伟、章卫祖《红外辐射材料的比辐射率自动测量》红外研究第二卷第四期（1983）Pp.263--269。b在国家颁布统一测试方法前，凡经有关部门和专家认可，并通过鉴定后的其它光谱发射率测试装置。
A.8.3数据分析
按入作图，见图A8，比较检测值与基准值。一”加热器产品基准曲线，
“--”加热器实测曲线。
GB.4654—84
最大负偏差≤0.05
A（μm）
图A8光谱发射率曲线示意图
A.9法向全发射率e,测试（第2.13条）法向全发射率&n的表达式为：
Ms·n(T)
M·n(T)
式中：Ms·n（T）一温度为T时，与试样辐射面垂直方向上全波长辐射出射度，W／m2；与试样同温度T，黑体表面垂直方向上全波长辐射出射度，W/m2。Mb·n(7\)-
A.9.1测试条件
要求加热器辐射面温度与黑体温度均为773K。A.9.2测试装置
a。推荐用“中温法向发射率测试仪”注：许勤堂、邵介荪、何延才《热辐射率测试装置的研究》红外技术第1期（1980）pp.14--26。b.
按光谱发射率波谱进行积分运算：JoeaMhi-rda
式中：
α—光谱发射率；
-与εa同温度T时的黑体光谱辐射出射度，W/m2·μm。c.
在国家颁布统一测试方法前，经有关部门和专家认可，并通过鉴定的同类测试装置。A.10抗震试验（第2.14条）
（A4）
将包装好的加热器，固定在颠震试验台的无外部减震的托架上，在规定的加速度和频率下进行2h的颠震试验后，按第2.14条检查。A.11工作寿命试验（第215条）
采用加速老化试验，在额定电压的1.35倍电压下，连续36小时通电发热作为有效方法，观察有否电热丝热熔和断裂、涂层剥落、基体破裂等现象。加热器的冷态绝缘电阻应符全第2:5条规定，其辐射面的法向全发射率n应不低于第2.13条规定值的95%。附加说明：
本标雅由国家标局提出。
GB 4654-B4
本标准归口单位为：全国能源基础和管理标准化技术委员会，上海市标准量管理局。本标准起草单位为：上海市能源利用技术研究所、中国科学院上海硅酸盐研究所、上海市红外与遥感学会。
木标淮主要起草人朱仲明，王声广，夏继余，周者楠、徐列炜。本标雅出起草单位负责解释。
