首页 > 机械行业标准(JB) > JB/T 3776-1997 伞形钻架
JB/T 3776-1997

基本信息

标准号: JB/T 3776-1997

中文名称:伞形钻架

标准类别:机械行业标准(JB)

英文名称: Umbrella drill stand

标准状态:现行

发布日期:1997-03-04

实施日期:1997-10-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:176266

标准分类号

中标分类号:矿业>>矿山机械设备>>D91建井设备

关联标准

替代情况:JB 3776-84

出版信息

页数:8 页

标准价格:14.0 元

相关单位信息

归口单位:全国矿山机械标准化技术委员会

发布部门:全国矿山机械标准化技术委员会

标准简介

JB/T 3776-1997 本标准是对JB 3776-84《伞形钻架》的修订。 本标准规定了伞形钻架的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存和质量保证。 本标准适用于在钻爆法施工中使用的以压缩空气为动力钻凿爆破孔的伞形钻架。 JB/T 3776-1997 伞形钻架 JB/T3776-1997 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

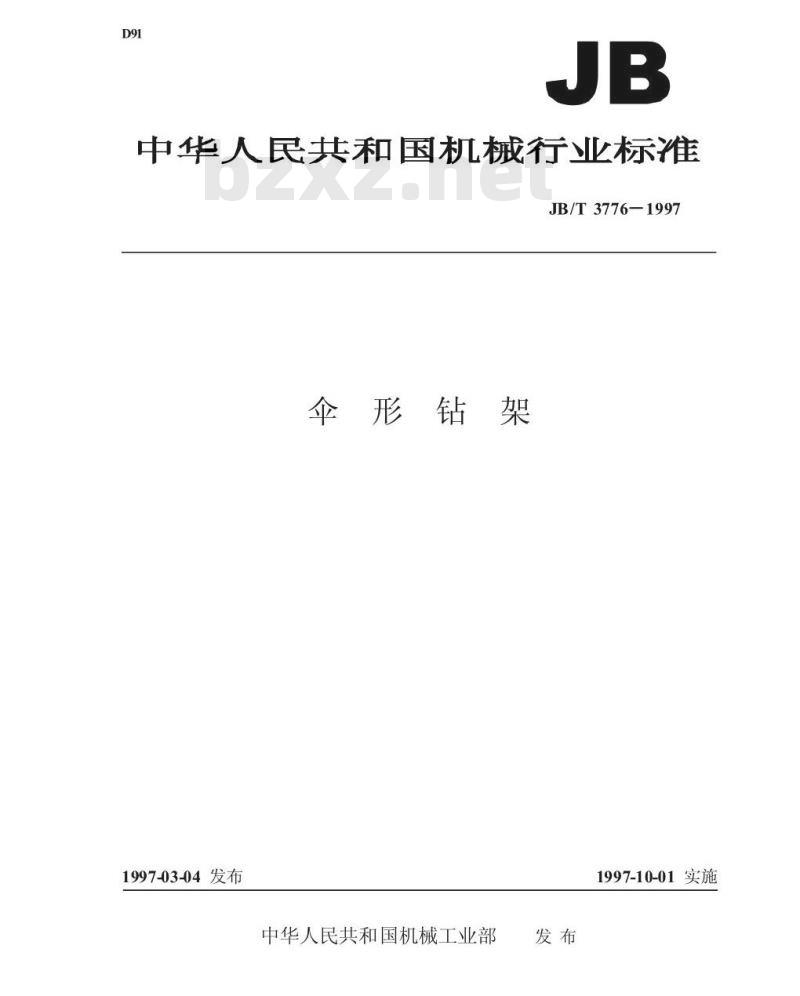

中华人民共和国机械行业标准
JB/T3776—1997
伞形钻架
1997-03-04发布
中华人民共和国机械工业部
1997-10-01实施
JB/T3776—1997

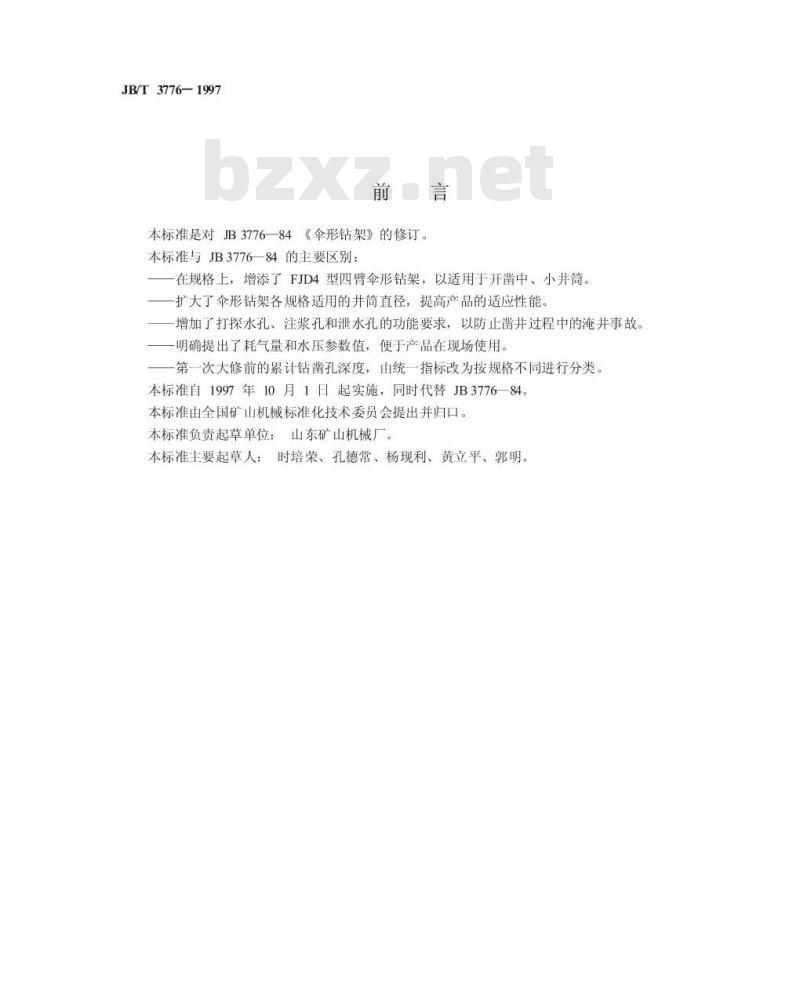

本标准是对JB3776—84《伞形钻架》的修订。本标准与JB3776一84的主要区别:在规格上,增添了FJD4型四臂伞形钻架,以适用于开凿中、小井筒。一扩大了伞形钻架各规格适用的井筒直径,提高产品的适应性能一增加了打探水孔、注浆孔和泄水孔的功能要求,以防止凿井过程中的淹井事故。一明确提出了耗气量和水压参数值,便于产品在现场使用。一第一次大修前的累计钻凿孔深度,由统一指标改为按规格不同进行分类本标准自1997年10月1日起实施,同时代替JB377684。本标准由全国矿山机械标准化技术委员会提出并归口。本标准负责起草单位:山东矿山机械厂。本标准主要起草人:时培荣、孔德常、杨现利、黄立平、郭明。1范围

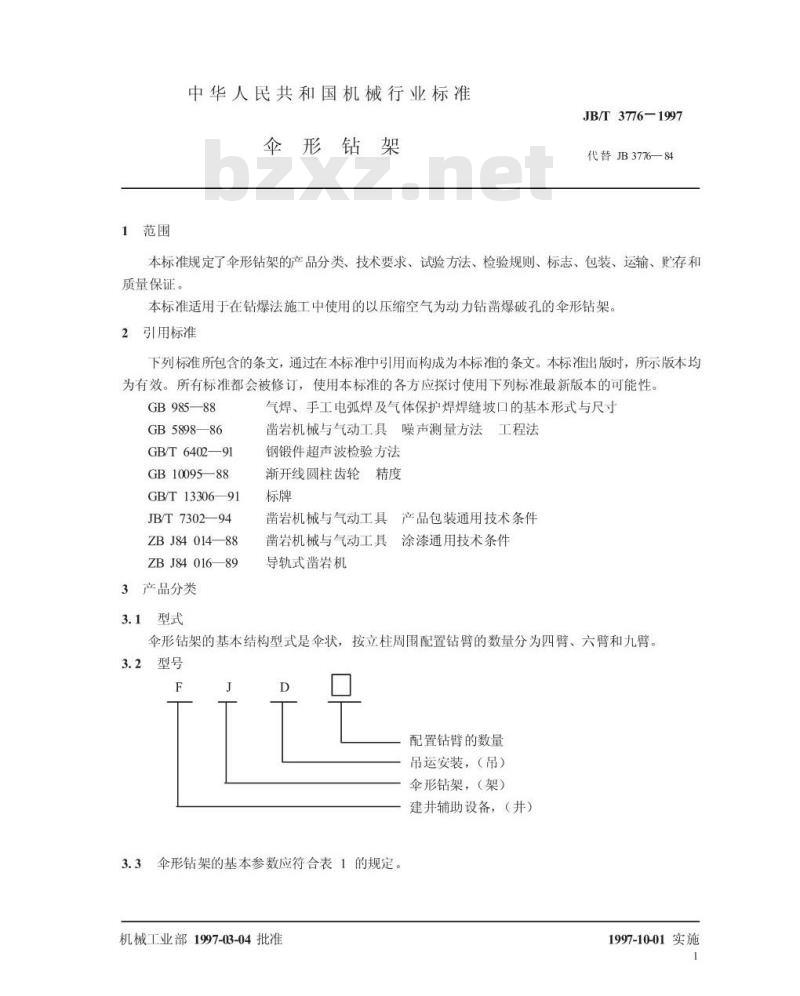

中华人民共和国机械行业标准
伞形钻架
JB/T3776-1997
代替JB3776—84
本标准规定了伞形钻架的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、存和质量保证。
本标准适用于在钻爆法施工中使用的以压缩空气为动力钻凿爆破孔的伞形钻架,2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB985—88
GB5898—86wwW.bzxz.Net
GB/T 6402—91
GB10095—88
GB/T13306—91
JB/T7302—94
ZBJ84014—88
ZB J84 016—89
3产品分类
3.1型式
气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸凿岩机械与气动工具噪声测量方法工程法钢锻件超声波检验方法
渐开线圆柱齿轮精度
凿岩机械与气动工具产品包装通用技术条件凿岩机械与气动工具涂漆通用技术条件导轨式凿岩机
伞形钻架的基本结构型式是伞状,按立柱周围配置钻臂的数量分为四臂、六臂和九臂。型号
配置钻臂的数量
吊运安装,(吊)
伞形钻架,(架)
建井辅助设备,(井)
3.3伞形钻架的基本参数应符合表1的规定。机械工业部1997-03-04批准
1997-10-01实施

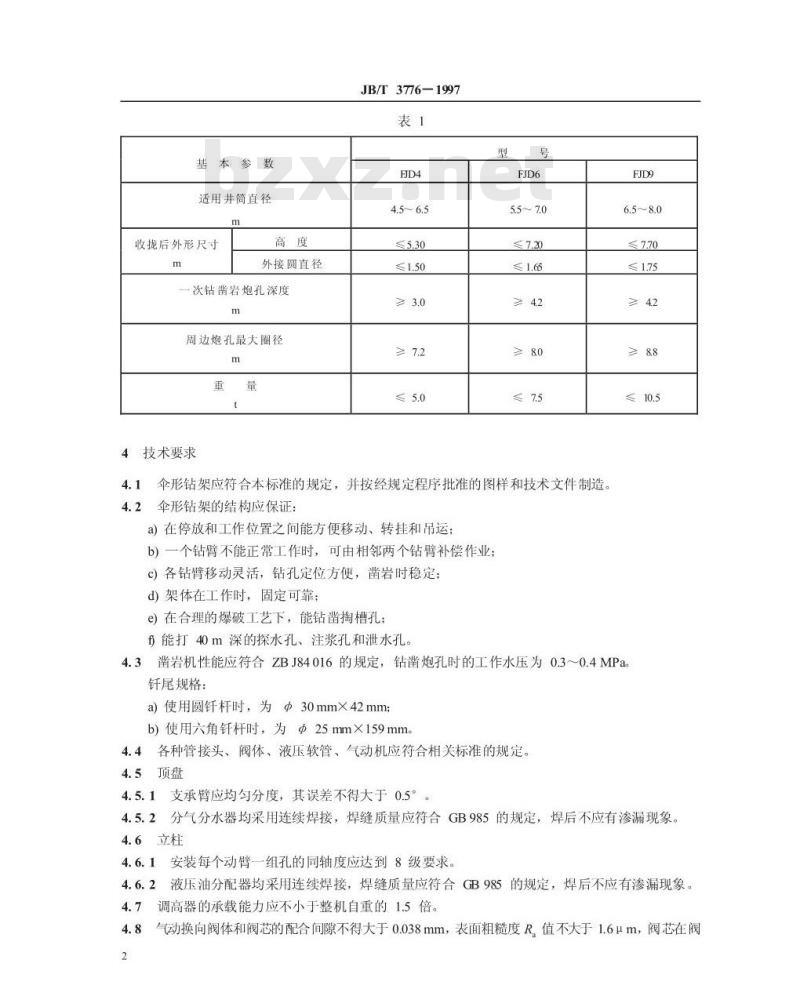

基本参数
适用并简直径
收拢后外形尺寸
外接圆直径
一次钻凿岩炮孔深度
周边炮孔最大圈径
4技术要求
JB/T3776-1997
4.1伞形钻架应符合本标准的规定,并按经规定程序批准的图样和技术文件制造。4.2伞形钻架的结构应保证:
a)在停放和工作位置之间能方便移动、转挂和吊运;b)一个钻臂不能正常工作时,可由相邻两个钻臂补偿作业;c)各钻臂移动灵活,钻孔定位方便,凿岩时稳定:d)架体在工作时,固定可靠;
e)在合理的爆破工艺下,能钻凿掏槽孔:f能打40m深的探水孔、注浆孔和泄水孔。FJD9
4.3凿岩机性能应符合ZBJ84016的规定,钻凿炮孔时的工作水压为0.3~0.4MPa钎尾规格:
a)使用圆钎杆时,为Φ30mm×42mm;b)使用六角钎杆时,为Φ25mm×159mm。4.4各种管接头、阀体、液压软管、气动机应符合相关标准的规定。4.5顶盘
4.5.1支承臂应均勾分度,其误差不得大于0.5°4.5.2分气分水器均采用连续焊接,焊缝质量应符合GB985的规定,焊后不应有渗漏现象。4.6立柱
4.6.1安装每个动臂一组孔的同轴度应达到8级要求。4.6.2液压油分配器均采用连续焊接,焊缝质量应符合GB985的规定,焊后不应有渗漏现象。4.7调高器的承载能力应不小于整机自重的1.5倍。4.8
气动换向阀体和阀芯的配合间隙不得大于0.038mm,表面粗糙度R。值不大于1.6μm,阀芯在阀体内运动灵活。
JB/T3776-1997

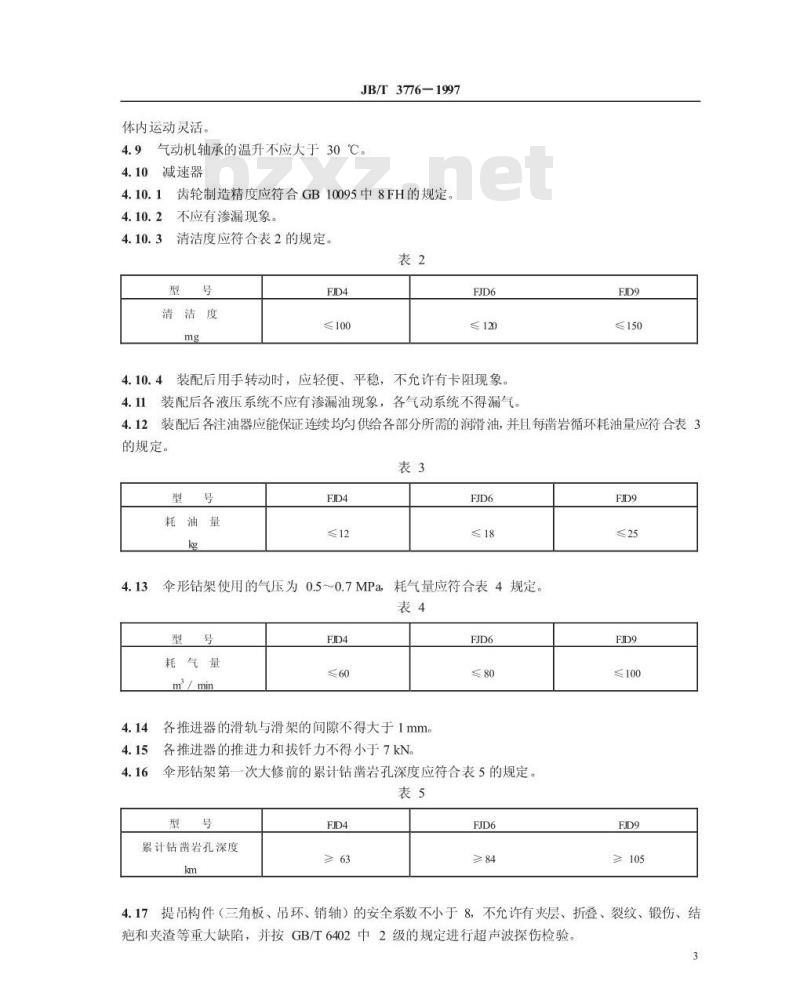

4.9气动机轴承的温升不应大于30℃。4.10减速器
4.10.1齿轮制造精度应符合GB10095中8FH的规定不应有渗漏现象。
清洁度应符合表2的规定。
清洁度
≤100
≤120
4.10.4装配后用手转动时,应轻便、平稳,不允许有卡阻现象。4.11装配后各液压系统不应有渗漏油现象,各气动系统不得漏气。FID9
≤150
4.12装配后各注油器应能保证连续均匀供给各部分所需的润滑油,并且每凿岩循环耗油量应符合表3的规定。
耗油量
4.13伞形钻架使用的气压为0.5~0.7MPa,耗气量应符合表4规定表4
耗气量
各推进器的滑轨与滑架的间隙不得大于1mm。4.14
各推进器的推进力和拨钎力不得小于7KN。4.15
伞形钻架第一次大修前的累计钻凿岩孔深度应符合表5的规定。4.16
累计钻凿岩孔深度
≤100
≥105
4.17提吊构件(三角板、吊环、销轴)的安全系数不小于8,不允许有夹层、折叠、裂纹、锻伤、结疤和夹渣等重大缺陷,并按GB/T6402中2级的规定进行超声波探伤检验3
JB/T3776-1997
4.18伞形钻架的噪声应符合《工业企业卫生标准》的规定。4.19伞形钻架涂漆颜色、质量、检验方法和安全标志应符合ZBJ84014的规定。4.20成套供应范围:
a)整机(包括凿岩机);
b)技术文件:
C)说明书中规定的备用件和专用工具。5试验方法
5.1分气分水器焊接密封性试验,在焊缝表面涂上肥皂水,以0.7MPa的气压保持10min,焊缝表面不应出现气泡。
5.2液压油分配器密封性试验,在1.5倍的工作压力下保持10min,符合下列情况,即为合格:a)焊缝上没有渗漏油现象;
b)目测没有残余变形。
5.3调高器静压试验,在活塞头加压至整机重量的1.5倍时,保持10min,活塞下移量不大于0.2mm。
5.4减速器清洁度的检验,在减速器空运转2h后,把内部零件放入清洗液中清洗,用220μm的滤网过滤润滑油和清洗液,然后将杂质放入100℃的干燥箱中烘干1h,称出杂质的重量,应符合表2的规定。
5.5装配前液压元件应在1.5倍工作压力下进行耐压试验,气动元件应进行0.7MPa的注气试验,保压时间1min,不应出现渗漏和气泡。5.6推进器拔钎力的测定,在凿岩机上加7kN的负荷,开动气动机,凿岩机应平稳上升。5.7整机噪声测量方法按GB5898的规定。6检验规则
6.1出厂检验
6.1.1每台产品须经制造厂质量检验部门检验合格后方能出厂,并应附有证明产品质量合格的文件。6.1.2每台产品出厂前进行外部检视、尺寸检查和不少于2h的连续空运转试验,应满足4.94.10.24.11和4.14的要求,并达到:
a)各操纵手柄转动灵活,复位准确;b)三个支承臂收拢位置垂直向下,工作位置水平向上7°~10°;)装有凿岩机的推进器滑架在滑轨上往返运动10次,不得有卡阻现象;d)每个油缸全行程伸缩10次,运行平稳。6.1.3空运转合格后,应按4.15、5.6的要求和方法进行推进器拔钎力试验。6.1.4目测涂漆和包装质量,检查成套性。6.2型式检验
6.2.1有下列情况之一时,应进行型式检验:a)新产品或老产品转厂生产试制鉴定时:b)正式生产中,如结构、材料、工艺有较大改变可能影响产品性能时;4
c)正常生产时,每3年进行一次:d)长期停产后,恢复生产时;
JB/T3776-1997
e)国家质量检验机构提出进行型式检验时。6.2.2型式检验的内容
6.2.2.1包括出厂检验的全部内容。6.2.2.2
2在制造厂或使用现场观察测试产品的结构性能,应符合4.2的规定6.2.2.3
3在国家法定的检测部门测定凿岩机性能。在制造厂或使用现场测试伞形钻架的一次钻凿岩孔深度。6.2.2.4
在制造厂或使用现场测试伞形钻架的耗油量和耗气量。检验减速器的清洁度。
7标志、包装、运输及贮存
7.1每台产品须在明显的适当位置固定产品标牌,其型式应符合GB/T13306的规定,并标明下列内容:
a)制造厂名称:
b)产品名称和型号;
c)主要技术参数;
d)产品标准号:
e)出厂编号;
f制造日期。
7.2产品包装应符合JB/T7302的规定。7.3产品应满足水路、陆路运输的要求。7.4所有外露加工面上均应涂防锈脂,并用塑料薄膜或油纸等防护材料包扎好。长期不使用时,应存放在库房内并定期维护,不使零件锈蚀或损坏。7.5技术文件应用塑料袋封装,技术文件包括:a)产品说明书:
b)产品合格证;
c)装箱单。
8质量保证
在用户遵守本标准和制造厂产品说明书有关条款的前提下,产品保证期从发货之日起计12个月或从用户安装使用之日起计6个月(不包括易损件)。5
机械行业标准
JB/T3776—1997
机械科学研究院出版发行
机械科学研究院印刷
(北京首体南路2号:邮编100044)*
开本880×1230
印张1/2
字数12000
1997年7月第一版
1997年7月第一次印刷
印数1-500
定价500元
97-087
机械工业标准服务网:http/AvwwJB.ac.cnL661-9 /T
