JB/T 3778-2002
标准分类号
标准ICS号:电气工程>>电工器件>>29.120.70继电器
中标分类号:电工>>输变电设备>>K45继电保护及自动装置
出版信息
出版社:机械工业出版社
页数:13 页
标准价格:16.0 元
相关单位信息
归口单位:全国量度继电器和保护设备标委会
发布部门:全国量度继电器和保护设备标委会
标准简介
本标准规定了延时中间继电器的产品分类、技术要求、检验规则、标志、使用说明书及包装、运输、贮存等内容。本标准适用于电力系统二次回路中用的延时中间继电器(以下简称继电器)。此种继电器在电力系统二次回路中作为辅助继电器用,以延迟动作时间或返回时间并增加前一级继电器的触点对数、触点容量或转换电路。本标准仅适用于新的继电器 JB/T 3778-2002 延时中间继电器 JB/T3778-2002 标准下载解压密码:www.bzxz.net
标准内容
ICS29.120.70
2002-07-16
JB/T37782002
JB/T3778
2002-12-01

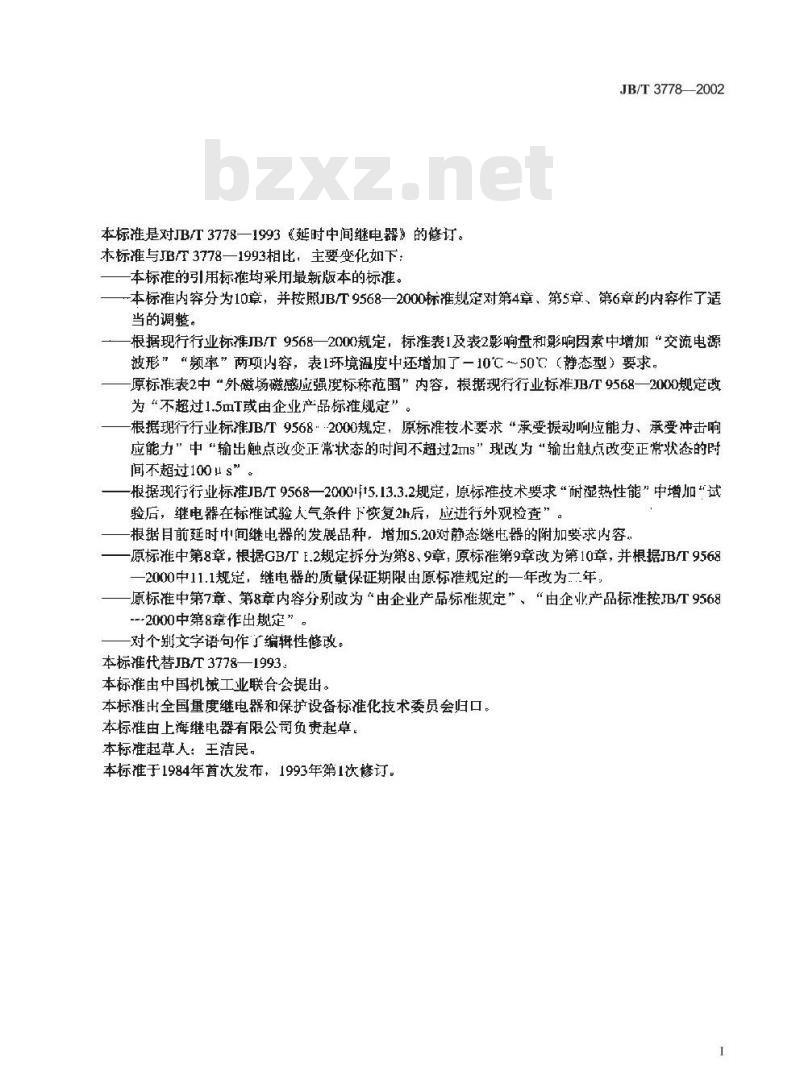

本标推是对JB/T3778一1993《延时中间继电器》的修订。本标准与B/T3778一1993相比,主要变化如下:本标准的引用标准均采用最新版本的标准。JB/T3778—2002
本标准内穿分为10章,并按照JB/T9568一2000标准规定对第4章、第5章、第6章的内穿作了适当的调整。
-根据现行行业标推JB/T9568一2000规定,标准表1及表2影响量和影响因素中增加“交流电源波形”“频率”两项内容,表1环境温度中还增加了一10℃~50℃(静态型)要求。原标准表2中“外磁场磁感应强度标称范围”内容,根据现行行业标准T9568一2000规定改为“不超过1.5功T或由企业产品标推规定”。根据现行行业标准JB/T9568·-2000规定,原标准技术要求“承受振动响应能力、承受冲击响应能力”中“输出触点改变正常状态的时间不超过2Ⅱs”现改为输出触点改变正常状态的时间不超过100s”
根据现行行业标准JB/T9568一2000+5.13.3.2规定,原标推技术要求“耐湿热性能”中增加“试验后,继电器在标试验人气条件下恢复2h后,应进行外观检查”。根据目前延时中间继电器的发展品种,增加5.20对静态继电器的附加要求内容。一原标准中第8章,根据GB/TE.2规定拆分为第8、9章,原标准第9章改为第10章,并根据JB/T9568一2000中11.1规是,继电器的质量保证期限由原标推规定的一年改为二年:一原标准中第7章、第8章内容分别政为“由企业产品标雅规定”、“由企业产品标准按B/T9568---2000中第8章作出规定”
对个别文学语句作了编辑性修改:本标准代替JB/T3778—1993
本标推由中国机械工业联合会提出。本标推出全国量度继电器和保护设备标准化技术委员会归口。本标准由上海继电器有限公司负起草。本标准起草人:王洁民。

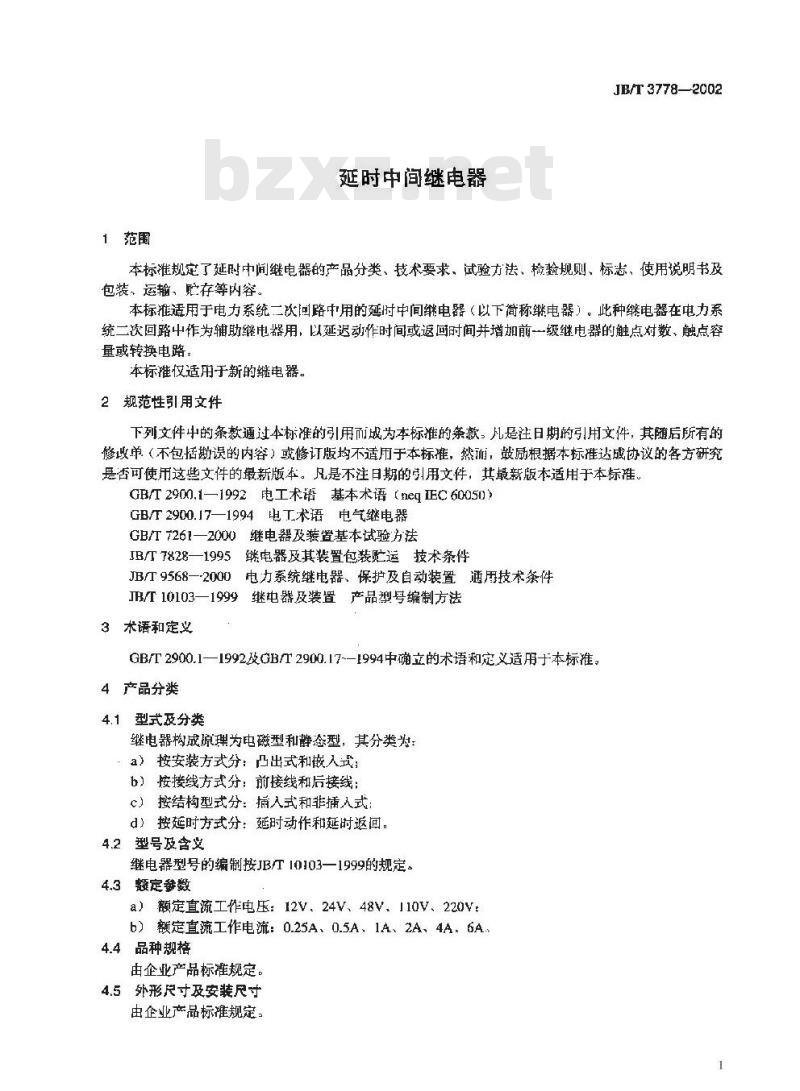

本标准于1984年首次发布,1993年第1次修订。1范围
延时中间继电器
JB/T3778—2002
本标准规定了延时中间继电器的产品分类、技术要求,试验方法、检验规则、标患,使用说明书及包装、运插,贮存等因容。
本标推适用于电力系统二次回路中用的延时中间继电器(以下简称继电器!。此种继电器在电力系统二回路中作为辅助继电器用,以延迟动作时间或返回时间并增前一级继电器的触点对数、触点容量或转换电路
本标推仅适用于新的继电器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修攻单(不包括勘误的内容)或修订版均不适用于本标推,然,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标推。GB/T2900.1—1992电工术语基本术语(neq正C60050)GB/T2900.17—1994电工术语电气继电器GB/T7261—2000继电器及装置基本试验方法JB/T7828—1995继电器及其装置包装贮运技术条件JB/T9568一-2000电力系统继电器、保护及自动装置通用技术条件JB/T10103—1999继电器及装置产品型号编制方法3术语和定义
GB/T2900.1—1992及GB/T2900.17~-1994中确立的术语和定义适用于本标准。4产品分类
4.1型式及分类
继电器构成原理为电磁型和静态型,其分类为,a)按安装方式分:凸出式和嵌入式:b)按接线方式分:前接线和后接线:c)按结构型式分:指入式和非插入式:d)按延时方式分:延时动作和延时返回,4.2型号及含义
继电器型号的编制按JB10103—1999的规定。4.3额定参数
a)额定直流工作电压:12V24V、48V110V、220V:b)额定直流工作电流:0.25A、0.5A、1A、2A、4A,6A.4.4品种规格
由企业产品标崔规定。
4.5外形尺寸及安装尺寸
由企业产品标准规定
JB/T 3778---2002

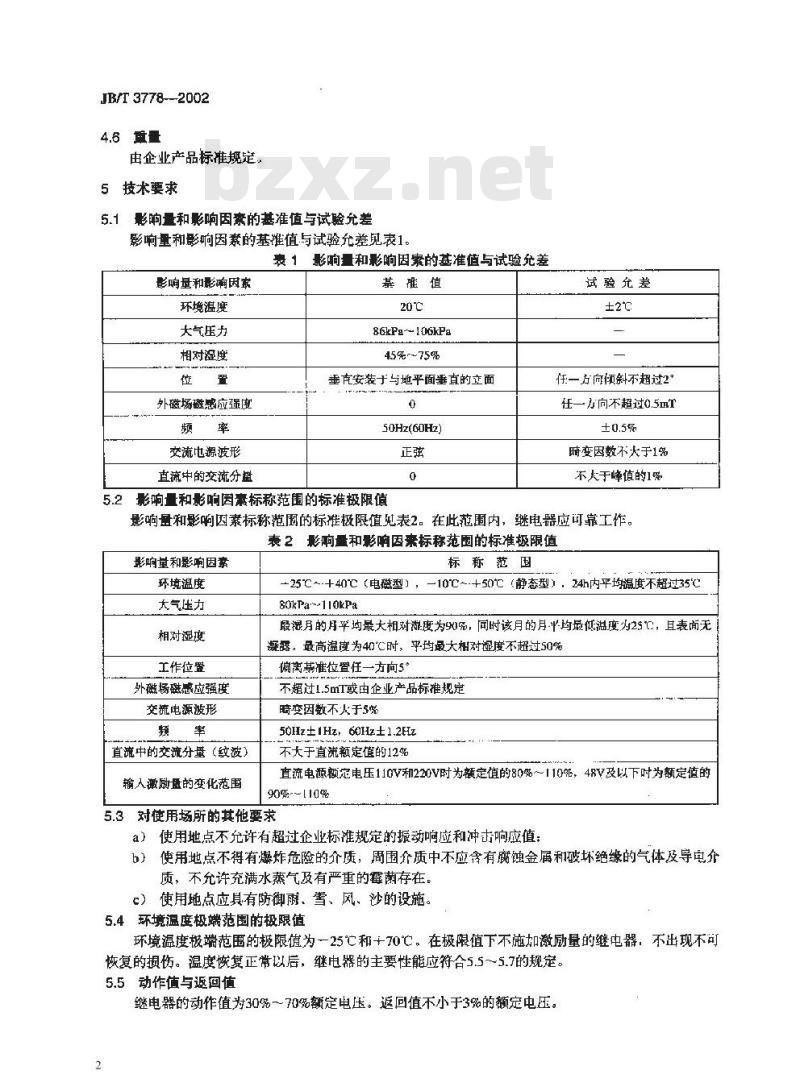

4.6量量
由企业产品标准规定
技术要求
影响量和影响因紊的基准值与试验允差5.1
影响量和影响因素的基准值与试验允差见表1表 1影响量和影响固索的基准值与试验允差影响量和影响因索
环境温度
大气压力
相对湿度
外磁场磁感应强虚
交流电源波形
直流中的交流分盘
基雅值
86kPa--1 06kPa
45%~75%
垂亢安装于与地平面垂直的立面0
50Hz(60Hz)
5.2影响量和影响因素标称范围的标准极限值试验允差
±2℃
任一左向预斜不超过2°
任一方向不超过0.5mT
畸变因数不大于1%
不大于峰值的1%
影响量和影响因素标称范围的标推极限值见表2。在此范围内,继电器应可靠工作。表2影响量和影响因素标称范围的标准极限值影响量和影响因素
环琉温度
大气压力
相对湿度
工作位置
外磁场磁感应强度
交流电源波形
直流中的交流分量(纹波)
输人激励置的变化范围
标称范国
25℃~+40℃(电磁型),—10℃~+50℃(静态型),24h内平均温度不超过35℃80kPa-110kpa
最褪月的月平均最大相对度为90%,同时该月的月-4均最低温度为25,且表面无凝露。最高温度为40℃时,举均最大相对湿度不超过50%偏离基准位置任一方向5°
不超过1.5mT或由企业产品标准规定畸变因数不大于5些
50Hz±IHz,60Hz±1.2Hz
不大于直流额定催的12%
直流电源额定电压110V和220V时为额定值的80%~110%,48V及以下时为额定值的90%~[10%
5.3对使用场所的其他要求
使用地点不允许有超过企业标准规定的振动响应和冲击响应值:a)
使用地点不得有爆炸危险的介质,周围介质中不应含有腐蚀金属和破坏绝缘的气体及导电介b
质,不允许充满水蒸气及有严重的霉菌存在,使用地点应具有防御,雪、风、沙的设施。5.4环境温度极端范围的极限值
环境温度极端范围的极限值为一25℃和十70℃。在极限值下不施加激励量的继电器,不出现不可恢复的损伤。温度恢复正常以后,继电器的主要性能应符合5.5~5.7的规定。5.5动作值与返回值
继电器的动作值为30%~70%额定电压。返回值不小于3%的额定电压。2

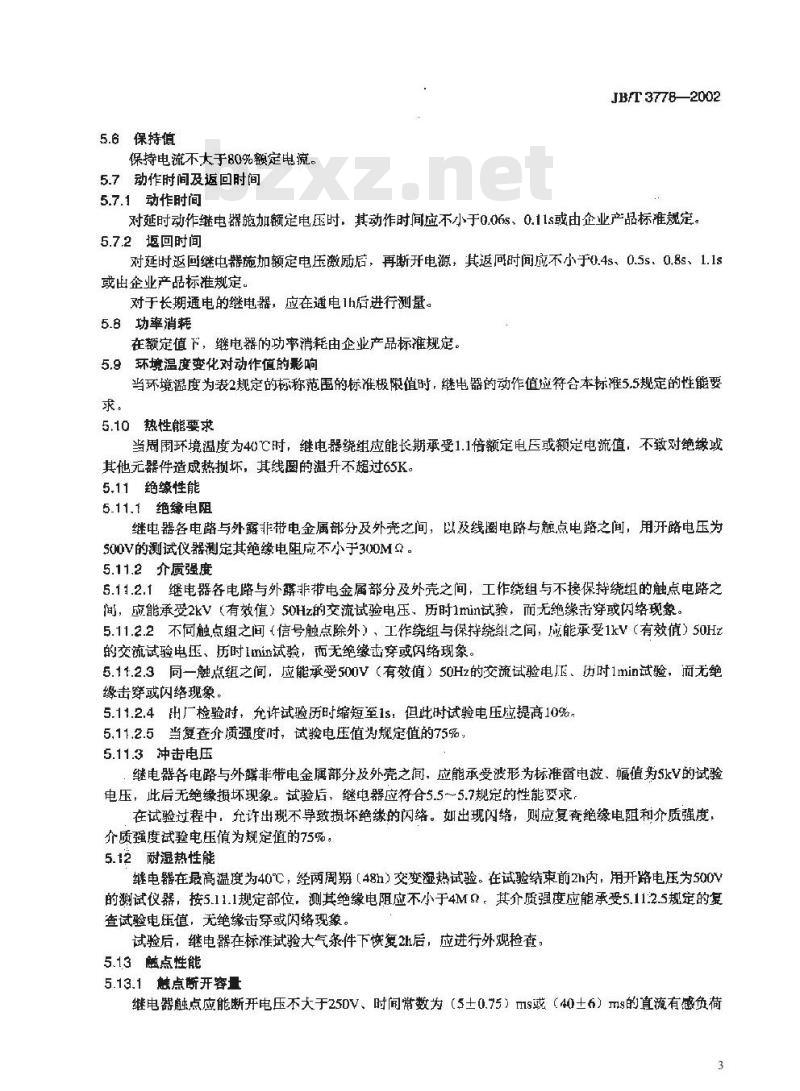

5.6保持值
保持电流不大于80%额定电流。
5.7动作时间及返回时间
5.7.1动作时间
JB/T 37782002
对延时动作继电器施加额定电压时,其动作时间应不小于0.06s、0.11s或由企业产品标准规定。5.7.2返回时间
对延时返回继电器施加额定电压激励后,再断开电源,其返向时间应不小于0.4s、0.5s、0.8s、1.1s或出企业产品标准规定。
对于长期通电的继电器,应在通电1h后进行测量。5.8功率消耗
在额定值下,继电器的功率消耗由企业产品标准规定。5.9环境温度变化对动作值的影响当环境温度为表2规定的标称范围的标准极限值时,继电器的动作值应符合本标准5.5规定的性能要求。
5.10热性能要求
当周围环境温度为40℃时,继电器绕组应能长期承受1.1倍额定电压或额定电流值:不致对绝缘或其他元器件道成热损坏,其线圈的温升不超过65K5.11绝缘性能
5.11.1绝缘电阻
继电器各电路与外露非带电金属部分及外尧之间,以及线圈电路与触点电路之间,用开路电压为S00V的测试仪器测定其绝缘电阻应不小于3(0M0。5.11.2介质强度
5.11.2.1继电器各电路与外麟非带电金属部分及外壳之间,工作绕组与不接保持绕组的触点电路之间,应能承受2kV(有效值)50Hz的交流试验电压、历时1min试验,而无绝缘击穿或闪络现象。5.11.2.2不向触点组之间(信号触点除外)、工作绕组与保持绕纠之间,应能承受1kV(有效值)50Hz的交筑试验电压、历时1mi斌鲶,而无绝缘击穿或闪络现象,5.11.2.3同一触点组之间,应能承受500V(有效值)50Hz的流试验电、历时1min试验,而无绝缘击穿或闪络现象。
5.11.2.4出厂检验时,充许试验历时缩短至15:但此时试验电压应提高10%,5.11.2.5当复查介质强度时,试验电压值为规定值的75%,5.11.3冲击电压
继电器各电路与外露非带电金属部分及外壳之间,应能承受波形为标准雷电波、幅值为5kV的试验电压,此后无绝缘摄坏现象。试验后,继电器应符合5.55.7规定的性能要求,在试验过程中,允许出现不导致损坏绝缘的闪络。如出现闪络,则应复查绝缘电阻和介质强度介质强度试验电压值为规定值的75%,5.12耐湿热性能
继电器在最高温度为40℃,经两周期(48h)交变湿热试验。在试验续束前2h内,用开路电压为500V的测试仪器,按5.11.1规定部位,测其绝缘电阻应不小于4M0,其介质强度应能承受5.11.2.5规定的复查试验电压值,无绝缘击穿或闪络现象。试验后,继电器在标准试验大气件下恢复21后,应进行外观检查,5.13脑点性能
5.13.1触点断开容量
继电器触点应能断开电压不大于250V、时间常数为(5土0.75)ms或(40土6)ms的直流有感负荷3
JB/T 37782002
电路或电压不大于250V交流电路(cos9=0.4士0.1)。在触点的额定断开容量下,允许触点断开的最大电流一般按表3选取。
融点的额定断开容量、允许断开的最大电流及长期允许闭合电流表3
触点类型
概定断开容量
直流w
触点的长期允许闭合电流
交流VA
长期允许闭合电流一般按表3选取,5.13.3过载能力
允许断开的最人电流A
长期允许
闭合电流A
触点应能可靠地闭合和断开1.5倍额定断开容量10次,无持续电弧,如有特殊要求,应由企业产品标准规定。
5.13.4触点的接触时间差
由企业产品标准规定,
5.13.5电寿命
在规定的负荷条件下,继电器的电寿命为10°次或由企业产品标准规定,电寿命试验速率为720秋/h,此后,继电器应符合5.55.7的要求,并能承受5.11.2.5(介质强度)规定的试验电压值,无绝缘击穿或闪络现象。
5.14机械寿命
对继电器施加额定输人激励量,触点不带负荷,应能可靠动作和返回10饮或由企业产品标准规定机械寿命试验速率为1800次/h。此后,其性能仍应符合5.5~5.7的要求,并能承受5.11.2.5(介质强度)规定的试验电压值,无绝缘击穿或闪络现象。继电器的动作时间允许变化不超过规定值的0.8倍。继电器经机械寿命试验后,应无桃械零件发生永久性变形等损坏现象。5.15承受振动能力
5.15.1承受振动响应能力
继电器在工作位置时,应能承受JB/T9568一2000中5.12.4.1规定的振动响应试验,试验的严酷等级一般为1级,如有其他特殊要求,则由企业产品标准规定。试验时,输人激励量为需,继电器不应误动,输出电路改变正常状态的时间不超过100\s。输入激励量为额定值,不应出现释放状态。试验后,继电器不应受到机械损坏,其性能仍应符合5.5~~5.7规定的要求。5.15.2承受振动耐久能力
继电器在工作位置时,应能承受JB/T9568-2000中5.12.4.2规定的振动耐久试验,试验的严酷等级一般为1级,如有其他特殊要求,则由企业产品标准规定。试验时,对继电器不施加激励量,试验后,继电器不应受到机械损坏,其性能仍应符合5.5~5.7规定的要求,5.16承受冲击能力
5.16.1承受冲击响应能力
继电器在工作位置时,应能承受B/T9568-2000中5.12.5.1规定的冲击响应试验,试验的严醋等级一般为1级,如有其他特殊要求,则由企业产品标准规定。试验时,输入激励量为零,继电器不应误动。输出电路改变正常状态的时间不超过100μS。输人激励量为额定值,不应出现释放状态。试验后,继电器不应受到机械损坏:其性能仍应符合5.5~5.7规定的要求,5.16.2承受冲击耐久能力
继电器在工作位置时,应能承受JB/T9568一2000中5.12.5.2规定的冲击耐久试验,试验的严酷等级JB/T 3778--2002
一般为1级,如有其他特殊要求,则由企业产品标准规定。试验时,对继电器不施加激励量。试验后继电器不应受到机械损坏,其性能仍应符合5.5~5.7规定的要求。5.17 承受碰撞能力
继电器应能承受JB/T9568一2000中5.12.6规定的础撞试验,试验的严酷等级一般为1级,如有其他特殊要求,则由企业产品标准规定。试验时,继电器不施加激励量,不带包装,不去掉任何运输限制器。试验后,继电器不应受到机械损坏,其性能仍应符合5.5~5.7规定的要求。5.18结构与外观要求
由企业产品标推规定。
5.19电气间隙和爬电距离
继电器引出端子之间的电气间隙应不小于4mm。爬电距离应不小于6mn1。5.20对静态继电器的附加要求
5.20.1承受脉冲群干扰能力
静态继电器应能承受JB/T9568—2000中5.18.1.1规定的率为1MHz及100kHz衰减振荡波的试验。试验时产品施加的激励量与合格判据由企业产品标准规定:5.20.2承受静电放电干扰能力
静态继电器应能承受JB/T9568一2000中5.18.1.2规定的严醋等级为IⅢI级的试验电压:试验时,产品施加的激励量与合格判据出企业产品标准规定:5.20.3承受辐射电磁场干扰能力静态继电器应能承受JB/T9568一2000中5.18.1.3规定的严醋等级为III级的试验场强。试验时,产品施加的激励量与合格判据由企业产品标准规定,5.20.4承受快速瞬变干扰能力
静态继电器应能承受JB/T9568一2000中5.18.1.4规定的严酪等级为Ⅲ级的试验电压。试验时,产品施加的激励量与合格判据由企业产品标准规定。6试验方法
6.1试验条件应符合GB/T7261—2000中第4章的规定。6.2结构和外观的检查按GB/T7261一2000中第5章规定的方法进行。6.3测试5.4时,按GB/T7261一2000中第21章规定的方法进行。6.4测试5.5时,按GB/T7261一2000中7.1规定的方法进行。试验线路见图1,试验程序见图2。试验时采用突然施加激励量的方法,观察继电器的动作和返回状况,0
激励量
源整回路
鼓试产品
K——动作指示用快速中间继电器图1动作值与返回值的试接线图
6.5测试5.6时,试验线路见图3或由企业产品标准规定。接通开关S,调整R,使激励量(电流或电压)为额定值,突然施加于继电器输人回路,使继电器动作。调整R2,除另有规定外,使激励量为规定的保持值,采用突然施加的方法,断开开关S,观察继电器触点回路的工作情况。6.6测试5.7.1时,按GB/T7261一2000中8.1.2.1规定的方法进行。试验接线见图4或由企业产品标准规定。将激励量调整到额定值,操作开关S由位置IV倒向迅(实然施加),测量动作时间。5
JB/T3778—2002
继电器
施如激基:I
动作值:II-
额定值:-
继电器工作状态:0—-返回状态:1-返回值。
动作状态,
图2动作值与返回值试验的试验程序o
酸试维电器
图3保持值试验接线图
支试维电器
注:测量动作时间时阴尼绕组应短接。图4动作时间试验接线图
6.7测谢试5.7.2时,按GB/T7261一2000中8.1.2.2规定的方法进行。试验接线见图5或由企业产品标准规定。将开关S置于位置I,激励量调整到额定值,操作开关S由I位置倒向V位置,测量返回时间。6.8测试5.8时,按GB/T 7261—2000中第9章的规定方法进行6
6.9测试5.10时,按GB/T7261一2000中第10章的规定方法进行6.10测试5.9时,按GBT7261—2000中第11,12章的规定方法进行。能试电器
图5返回时间试验接线图
测试5.11.1时,按GB/T7261—2000中19.4.2的规定方法进行。测试5.11.2时,按GB/T7261—2000中19.4.1的规定方法进行。测试5.11.3时,按GB/T7261—2000中19.4.3的规定方法进行。测试5.15.1时,按GB/T7261一20X00中16.2的规定方法进行。测试5.15.2时:按GB/T7261—2000中16.3的规定方法进行。测试5.16.1时,按GB/T7261—2000中17.4的规定方法进行,测试5.16.2时,按G8/T7261—2000中17.5的规定方法进行。测试5.17时,按GB/T7261—2000中第18章的规定方法进行。6.18
测试5.12时,按GB/T7261—2000中第20章的规定方法进行。6.19
测试5.13时,按GB/T7261—2000中第23章的规定方法进行。测试5.14时,按GB/T7261—2000中第24章的规定方法进行。测试5.19时,用游标卡尺进行测量。测试5.20.1时,按GB/T7261—2000中25.1规定的方法进行。测试5.20.2时,主
按GB/T7261—2000中25.2规定的方法进行。测试5.20.3时,按GB/T7261—2000中25.3规定的方法进行。6.25
6.26测试5.20.4时,按GB/T7261-—2000中25.4规定的方法进行。7
检验规则
由企业产品标准规定。
8标志、使用说明书
由企业产品标准按JB/T9568—2000中第8章作出规定。9包装、运输和贮存
由企业产品标准按JB/T7828—1995作出规定。JB/T 3778—2002
JB/T37782002
10其他
随继电器供应的文件和物品
a)由质暨检验部门签发的质量证明文件一份:b)产品使用说明书一份(附有端于接线图);按规定数量供应的安装附件:
根据用户要求,按合同所规定数量及品种供应的备品、备件。d免费标准下载网bzxz
10.2质量保证
除另有规定外,在用户完全遵守本标准、产品标准及产品使用说明书规定的运输、贮存、安装和使用要求的情况下,自出厂之日起两年内,如发现继电器及其配套件损坏,制造厂负责免费修理或更换8
