1范围
中华人民共和国机械行业标准
冷镦六角螺母模具
整形顶料杆
JB/T 4210.3-96
代替JB4210.3-86
本标准规定了冷镦GB6170~6171、GB6175～6176六角螺母M8~M20整形顶料杆的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB6171--861型六角螺母
细牙A和B级
GB6175--862型六角螺母
A和B级
A和B级
GB6176862型六角螺母
GB1222--84
弹簧钢
JB/T 4213—96免费标准下载网bzxz
紧固件冷傲模具
3结构型式与尺寸
技术条件

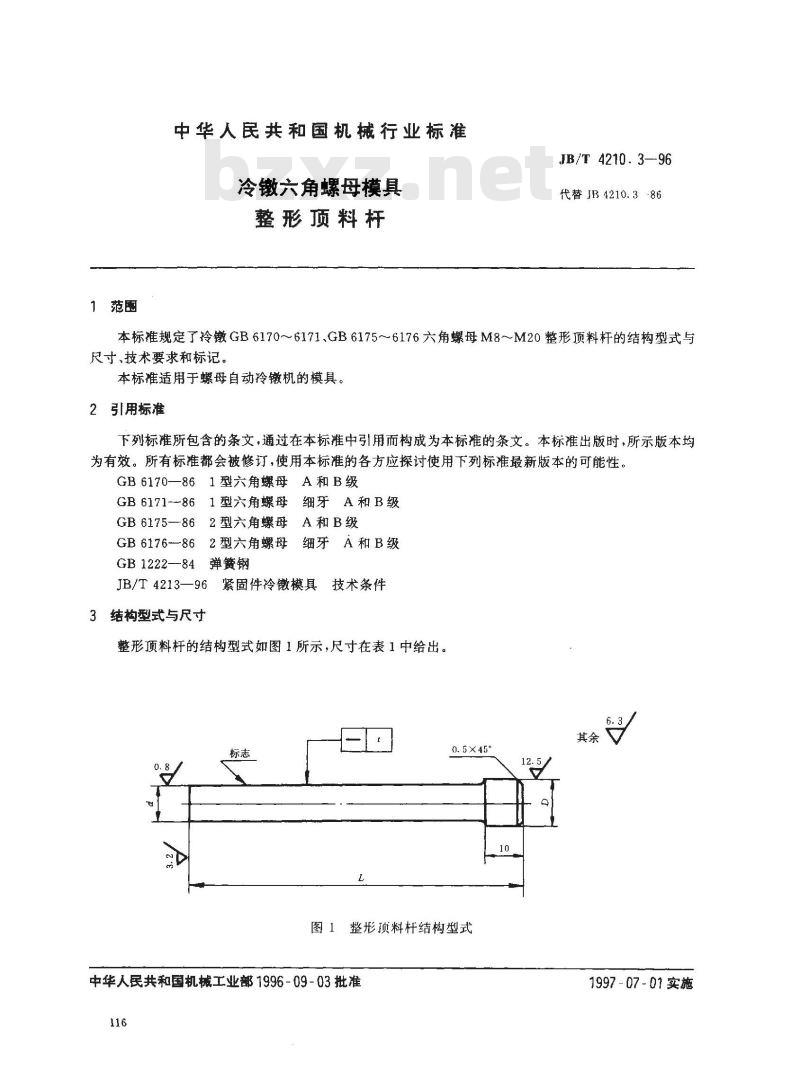

整形顶料杆的结构型式如图1所示，尺寸在表1中给出。0.5×45°
整形预料杆结构型式
中华人民共和国机械工业部1996-09-03批准116
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
直线度t
技术要求
JB/T 4210. 3—96

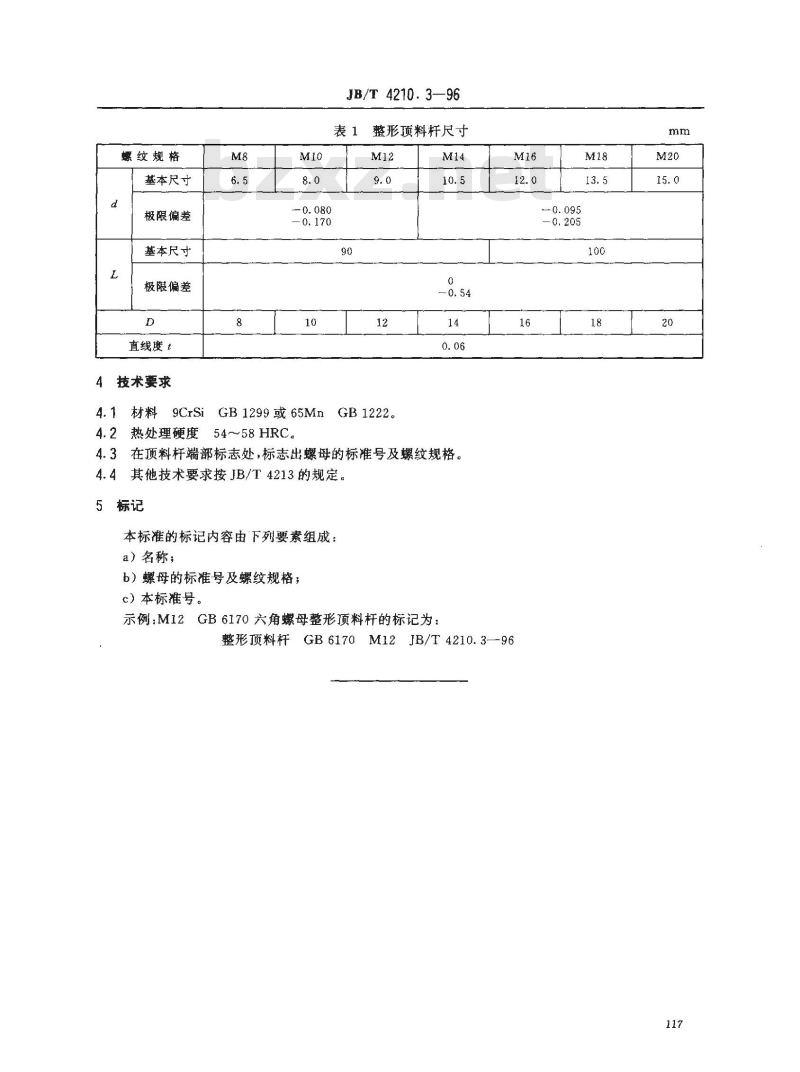

表1整形顶料杆尺寸
4.1 材料9CrSiGB1299或65MnGB1222。4.2热处理硬度54~58HRC。
4.3在顶料杆端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号及螺纹规格；
c）本标准号。
示例：M12GB6170六角螺母整形顶料杆的标记为：M16
整形顶料杆GB6170M12JB/T4210.3—-96-0.095
