本标准规定了冷镦GB 6170~6171、GB 6175~6176六角螺母M1.6~M20A型镦球冲头的结构型式与尺寸、技术要求和标记。 本标准适用于螺母自动冷镦机的模具。 JB/T 4210.4-1996 冷镦六角螺母模具 镦球冲头 A型 JB/T4210.4-1996 标准下载解压密码：www.bzxz.net

1范围

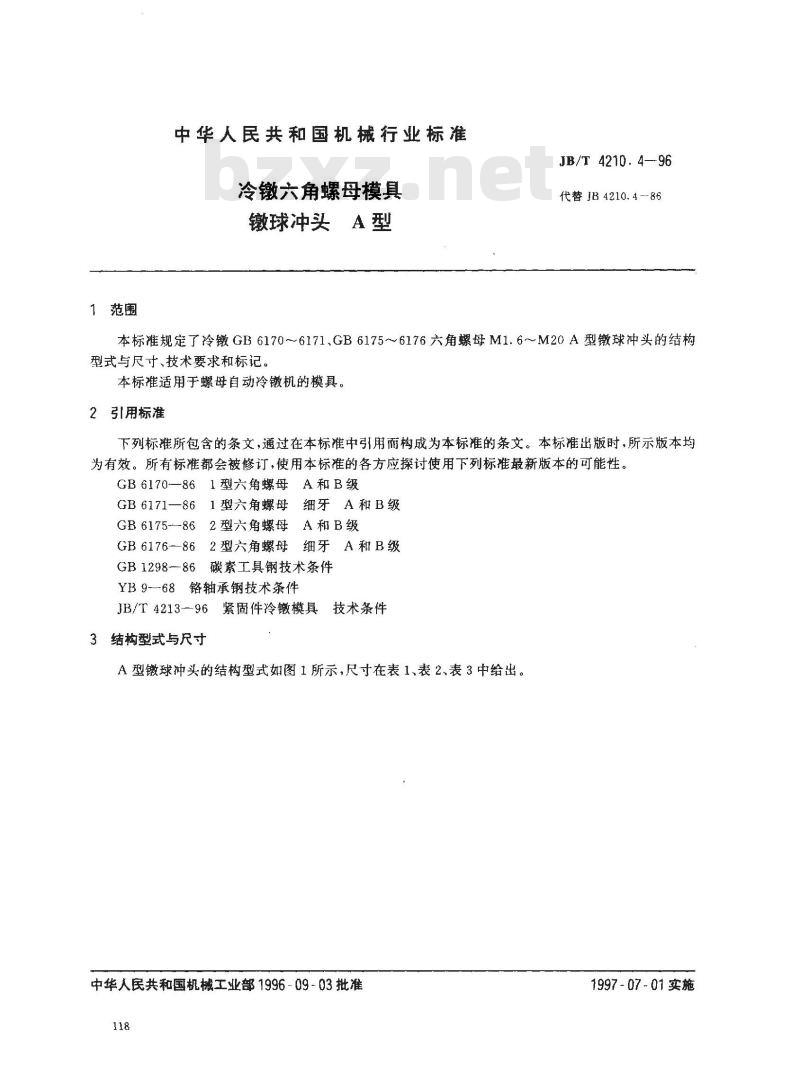

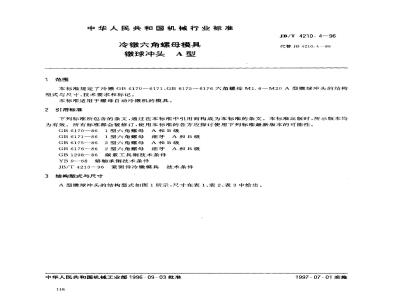

中华人民共和国机械行业标准
冷镦六角螺母模具
球冲头A型
JB/T 4210.4-96
代替JB4210.4--86
本标准规定了冷镦GB6170~~6171、GB6175~6176六角螺母M1.6~M20A型镦球冲头的结构型式与尺寸、技术要求和标记。本标准适用于螺母自动冷机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母
A和B级
GB6171—861型六角螺母
细牙A和B级
GB6175-862型六角螺母
Ａ和B级
GB6176—862型六角螺母
细牙A和B级
GB1298—86碳素工具钢技术条件YB9-68铬轴承钢技术条件
JB/T4213-96紧固件冷镦模具
技术条件
3结构型式与尺寸
A型球冲头的结构型式如图1所示，尺寸在表1、表2、表3中给出。中华人民共和国机械工业部1996-09-03批准118
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
1X45°
1×45°
JB/T 4210. 4—96
1×45°

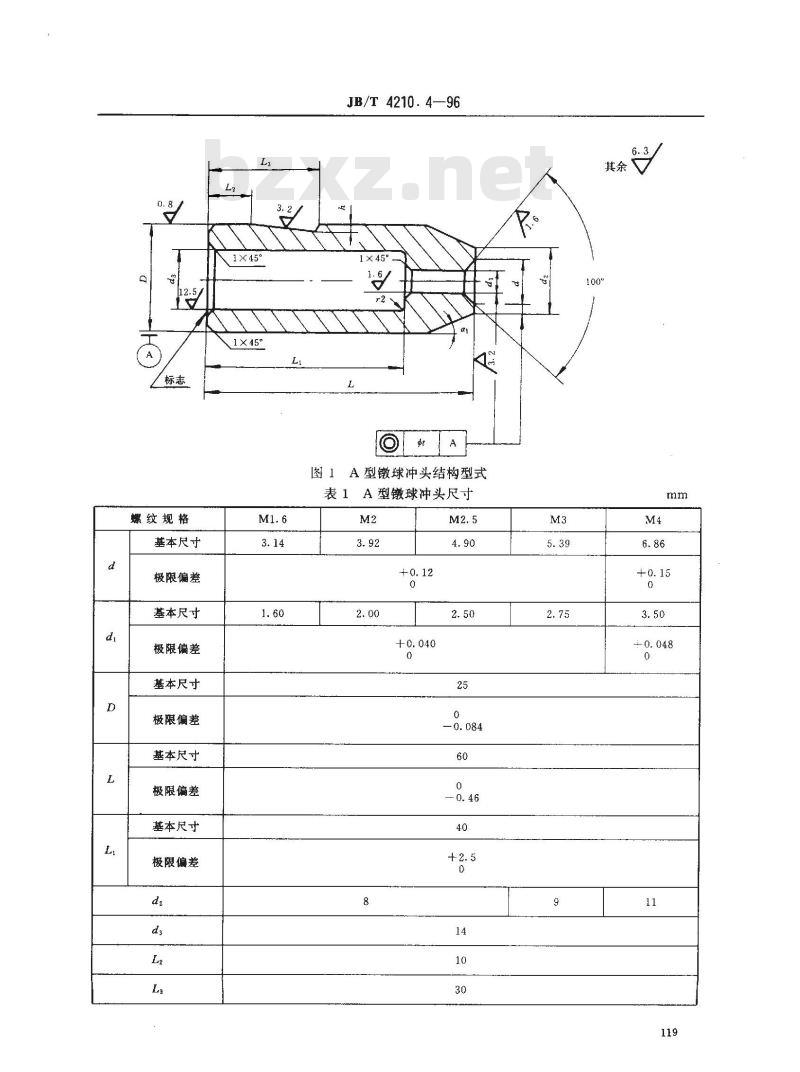

图1A型镦球冲头结构型式
表1A型镦球冲头尺寸
螺纹规格
同轴度$t
适用机床
螺纹规格
基本尺寸下载标准就来标准下载网
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度t
适用机床
JB/T 4210.4—96

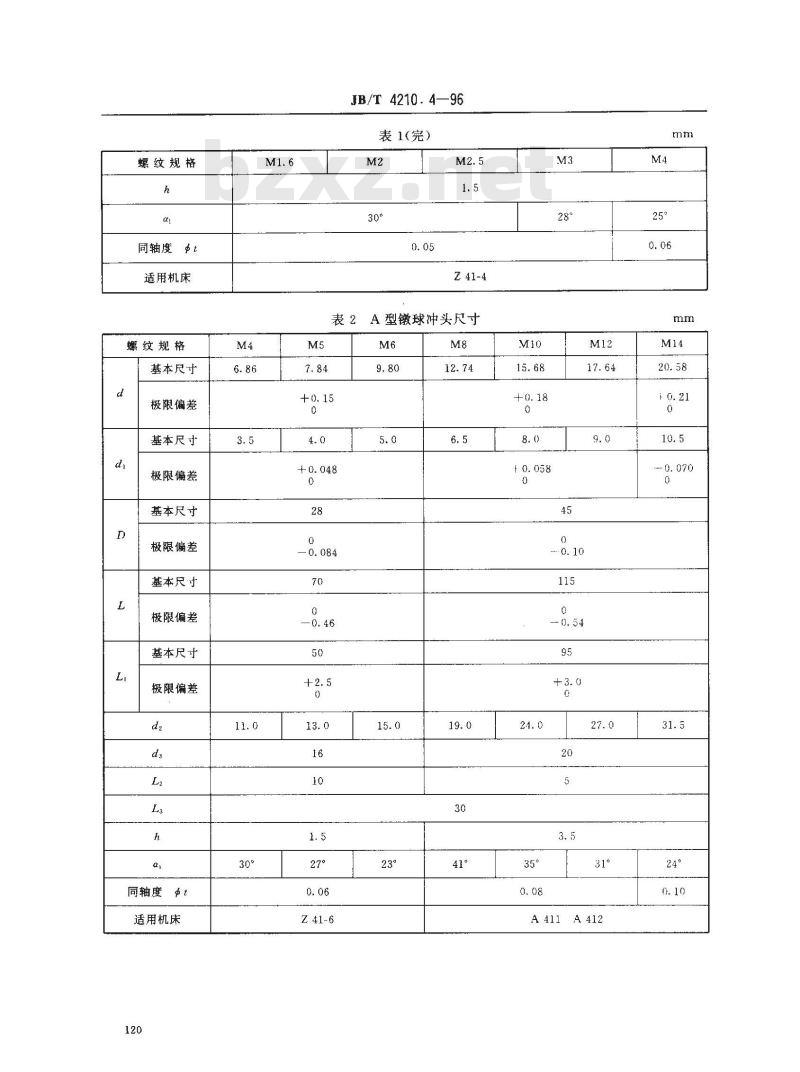

表1(完）
Z 41-4
A型镦球冲头尺寸
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度$t
适用机床
4技术要求
JB/T4210.4--96

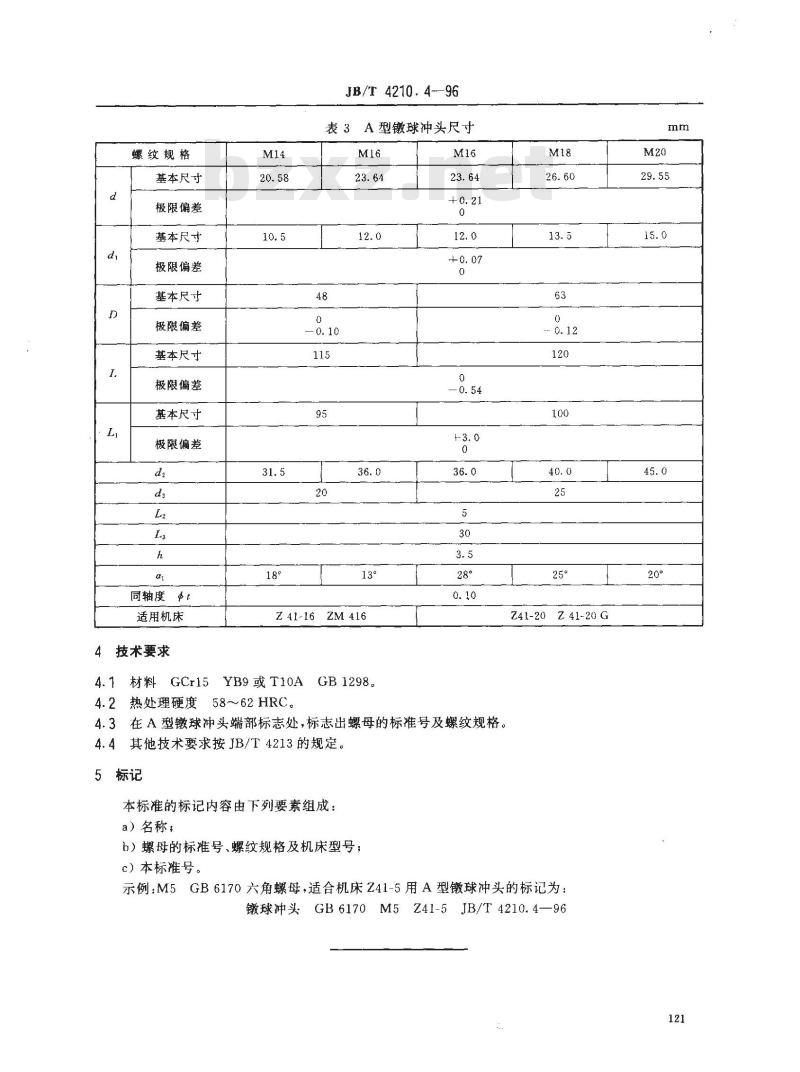

表3A型球冲头尺寸
Z41-16 ZM 416
材料GCr15YB9或T10A
4.2热处理硬度58～62HRC。
GB 1298
4.3在A型镦球冲头端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称：
b）螺母的标准号、螺纹规格及机床型号；c）本标准号。
Z41-20 Z 41-20 G
示例：M5GB6170六角螺母，适合机床Z41-5用A型徽球冲头的标记为：镦球冲头GB6170M5Z41-5JB/T4210.4—96mm
