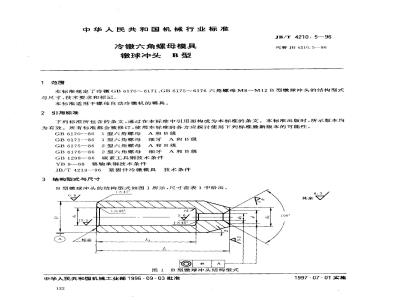

中华人民共和国机械行业标准
冷六角螺母模具
镦球冲头B型
JB/T 4210、5-—96
代替JB4210.5—86www.bzxz.net
本标准规定了冷镦GB6170~6171、GB6175~6176六角螺母M8~M12B型镦球冲头的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标推出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170--861型六角螺母A和B级
GB6171—861型六角螺母细牙A和B级GB6175—862型六角螺母A和B级
GB6176--862型六角螺母细牙A和B级GB1298—86碳素工具钢技术条件YB9-68铬轴承钢技术条件
JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸

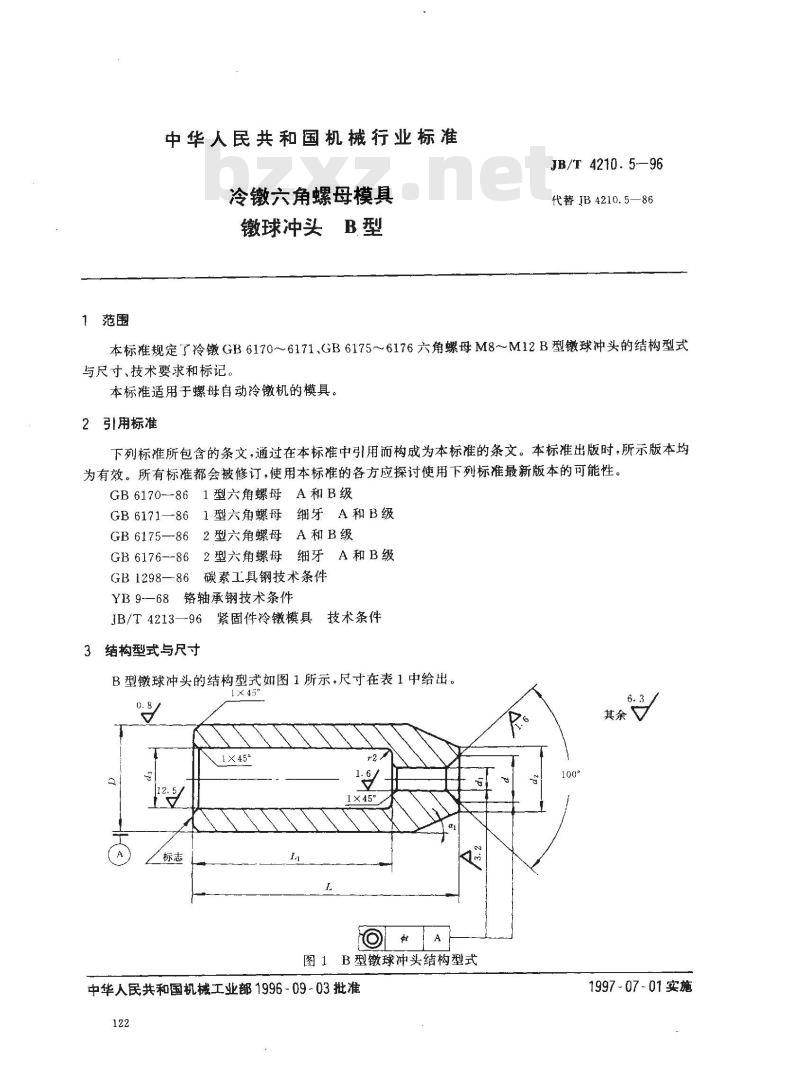

B型镦球冲头的结构型式如图1所示，尺寸在表1中给出。x45°
其余V
1×45°
图1B型镦球冲头结构型式
中华人民共和国机械工业部1996-09-03批准122
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度$2
适用机床
技术要求
JB/T4210.5—96

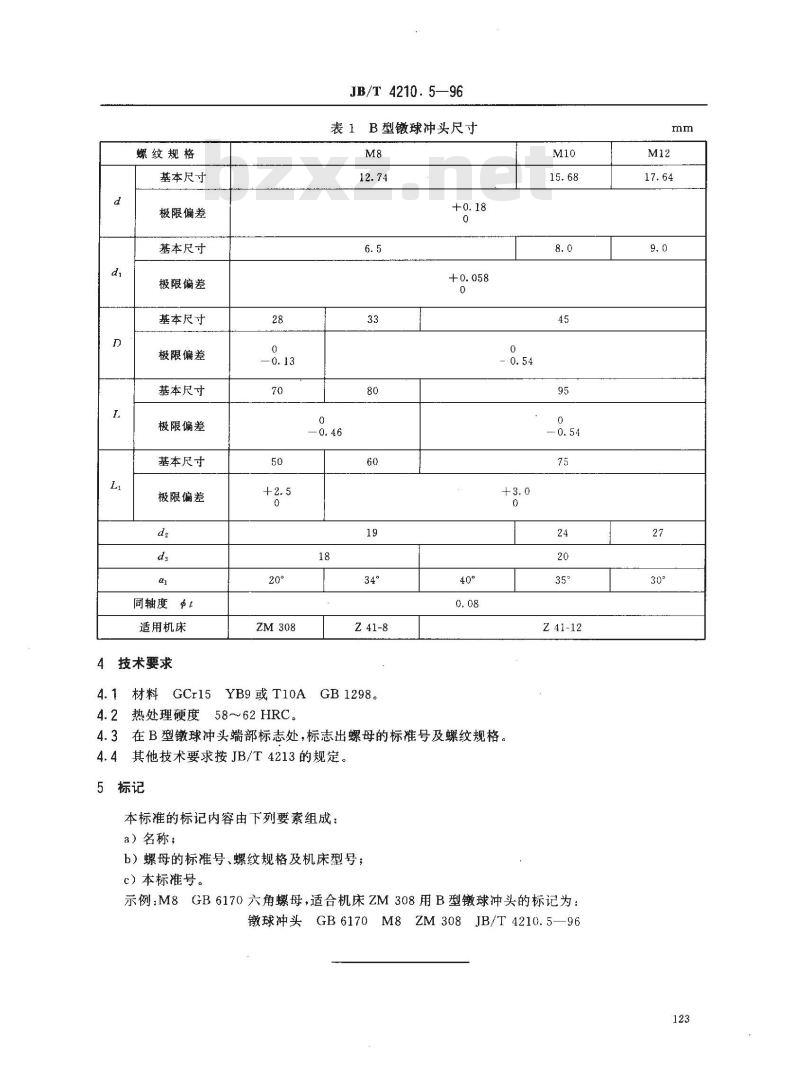

表1B型镦球冲头尺寸
Z 41-8
4.1材料GCr15YB9或 T10A
热处理硬度58～62HRC。
4.3在B型镦球冲头端部标志处，标志出螺母的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标准号、螺纹规格及机床型号；c）本标准号。
Z41-12
示例：M8GB6170六角螺母，适合机床ZM308用B型球冲头的标记为：镦球冲头GB6170M8ZM308JB/T4210.5—96mm
