JB/T 4210.6-1996
基本信息
标准号： JB/T 4210.6-1996
中文名称：冷镦六角螺母模具 镦球凹模 A型
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1996-09-03
实施日期：1997-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：43749
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
替代情况：JB 4210.6-1986
出版信息
页数：2 页
标准价格：8.0 元
相关单位信息
归口单位：北京机电研究所
发布部门：北京机电研究所
标准简介
本标准规定了冷镦GB 6170~6171、GB 6175~6176六角螺母M1.6~M6A型镦球凹模的结构型式与尺寸、技术要求和标记。 本标准适用于螺母自动冷镦机的模具。 JB/T 4210.6-1996 冷镦六角螺母模具 镦球凹模 A型 JB/T4210.6-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
中华人民共和国机械行业标准
冷镦六角螺母模具
镦球凹模A型
JB/T 4210.6--96
代替JB4210.6—86
本标准规定了冷镦GB6170~6171.GB6175~6176六角螺母M1.6~M6A型镦球凹模的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170—861型六角螺母A和B级
GB6171-861型六角螺母细牙A和B级GB6175-862型六角螺母A和B级
GB6176--862型六角螺母细牙A和B级GB1298—86碳素工具钢技术条件JB/T4213—96紧固件冷徽模具技术条件3结构型式与尺寸

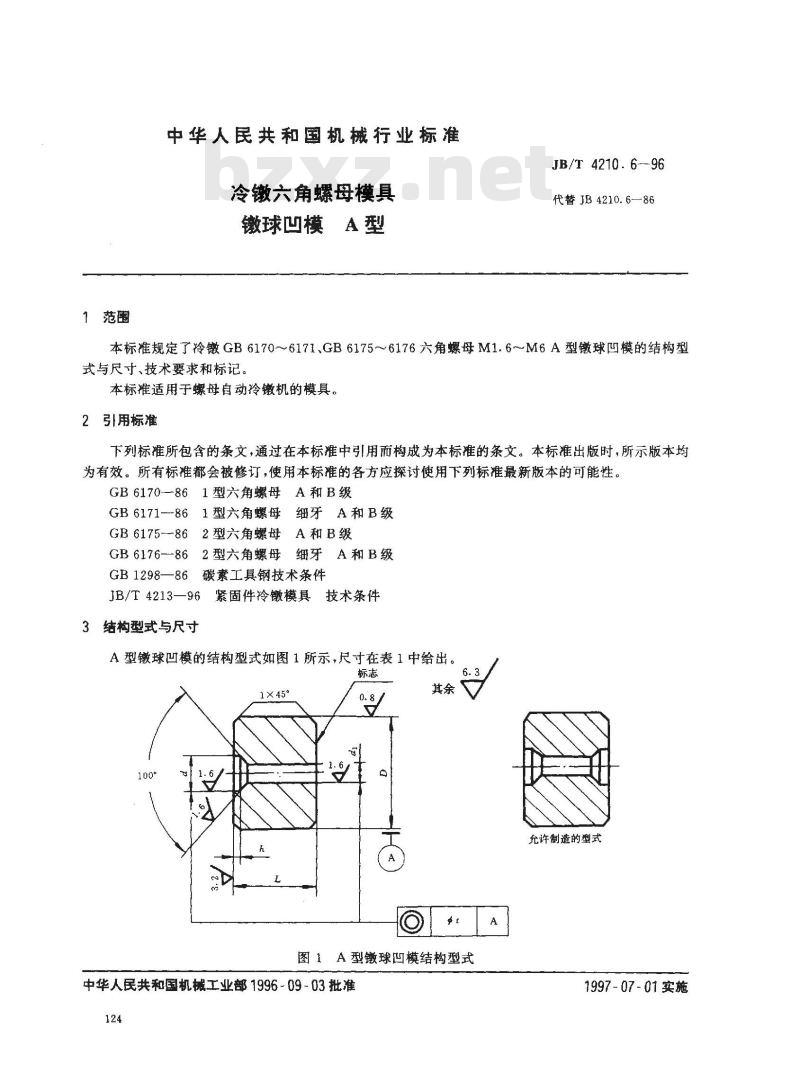

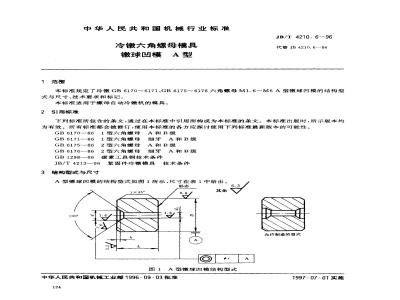

A型镦球凹模的结构型式如图1所示，尺寸在表1中给出。标志
1X45°
允许制造的型式
图1A型镦球凹模结构型式
中华人民共和国机械工业部1996-09-03批准124下载标准就来标准下载网
1997- 07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度t

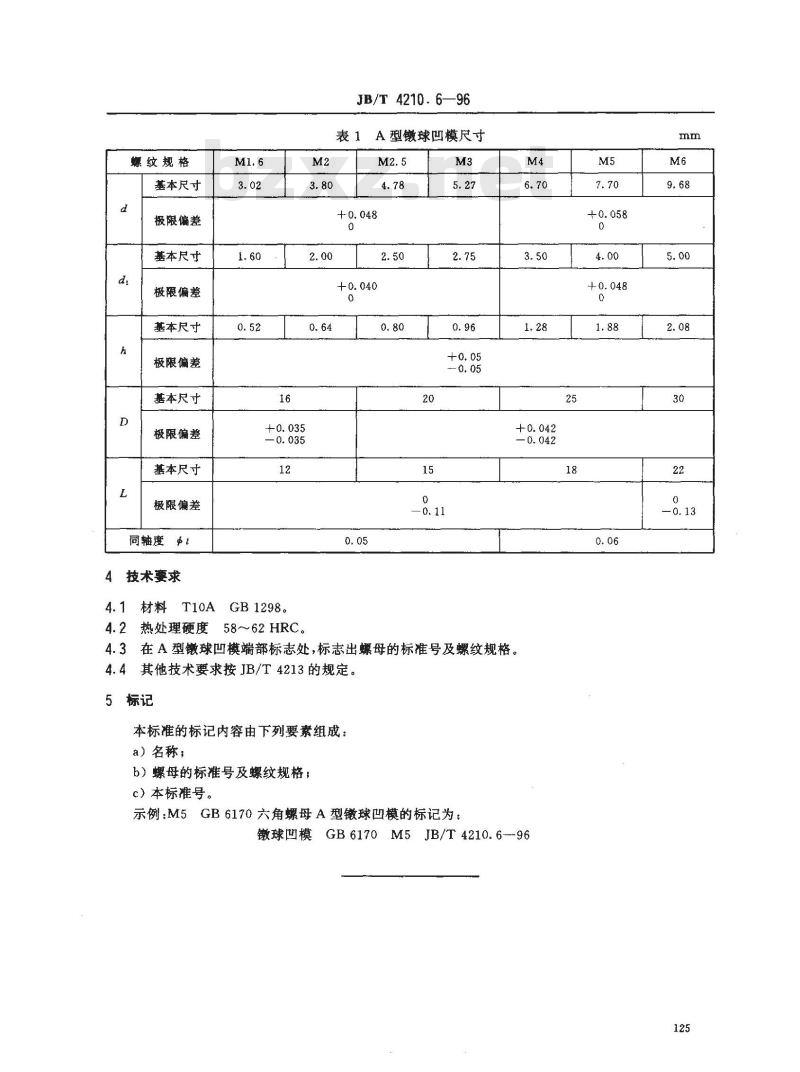

4技术要求
