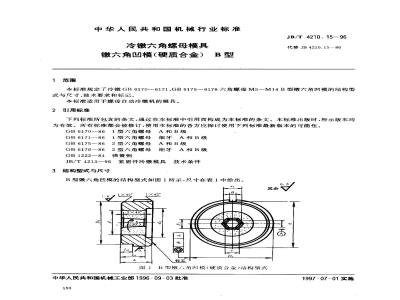

1范围
中华人民共和国机械行业标准
冷镦六角螺母模具
镦六角凹模（硬质合金）B型
JB/T 4210.15—96
代替JB4210.15—86
本标准规定了冷镦GB6170~~6171、GB6175~6176六角螺母M5~M14B型镦六角凹模的结构型式与尺寸、技术要求和标记。
本标准适用于螺母自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6170-861型六角螺母A和B级
GB6171--861型六角螺母细牙A和B级GB6175-862型六角螺母A和B级
GB6176-862型六角螺母
细牙Ａ和B级
GB1222—84弹簧钢
JB/T4213—96紧固件冷模具技术条件3结构型式与尺寸
B型镦六角凹模的结构型式如图1所示，尺寸在表1中给出。其余
1.2×45°

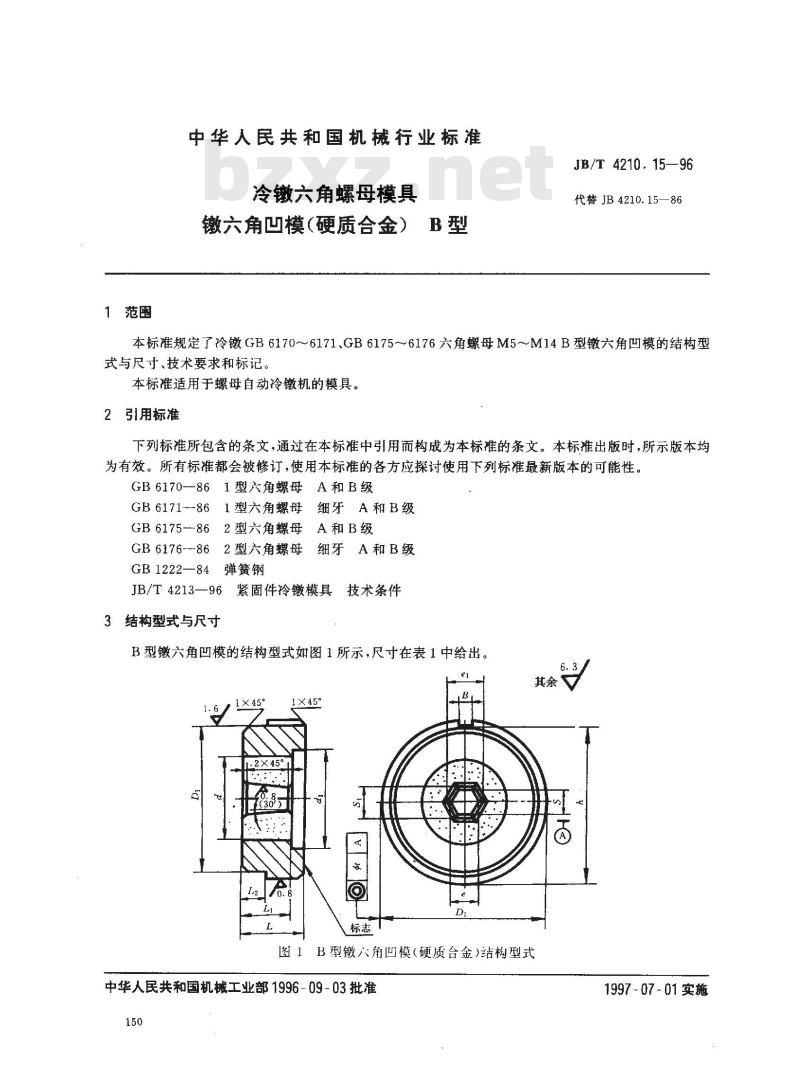

图1B型徽六角凹模(硬质台金)结构型式中华人民共和国机械工业部1996-09-03批准150
1997-07-01实施
螺纹规格
基本尺寸
极限偏差
基本尺寸免费标准下载网bzxz
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
e摄小
e1最小
同轴度更t
技术要求
4.1材料
JB/T 4210.15—96

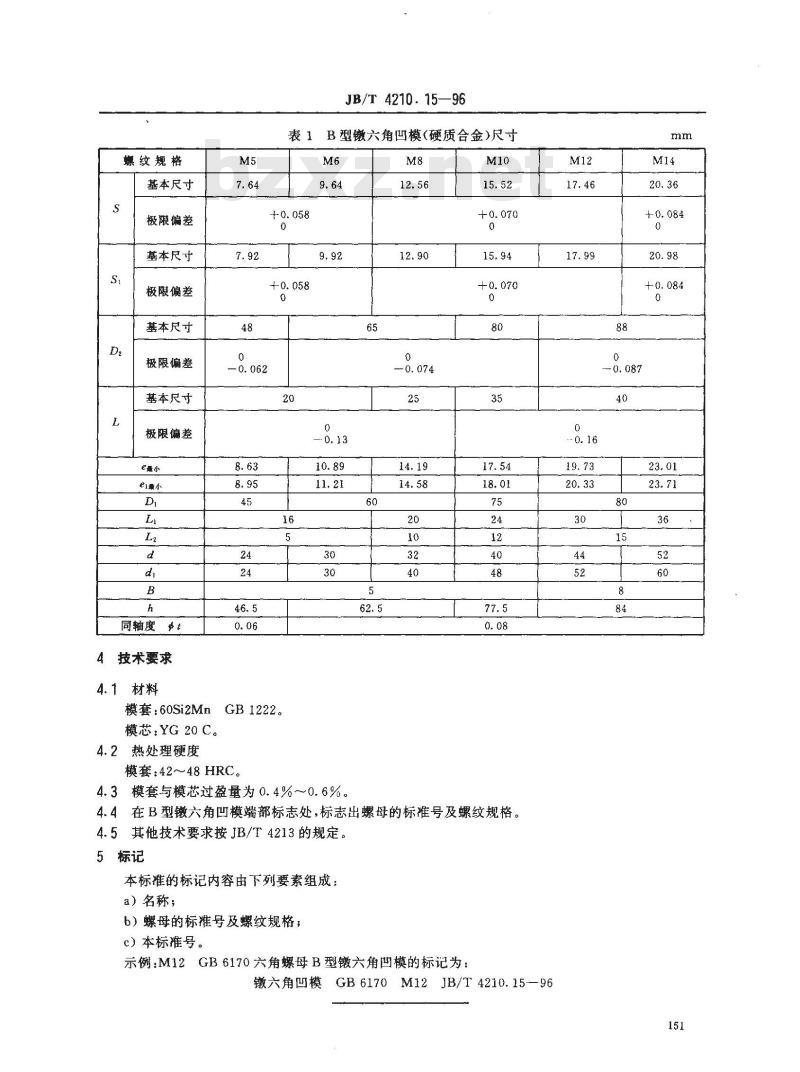

表1B型徽六角凹模(硬质合金)尺寸M6
模套：60Si2MnGB1222。
模芯：YG20C。
4.2热处理硬度
模套：42~48HRC。
4.3模套与模芯过盈量为0.4%~~0.6%65
4.4在B型镦六角凹模端部标志处，标志出螺母的标准号及螺纹规格。4.5其他技术要求按JB/T4213的规定5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺母的标雅号及螺纹规格；
c）本标准号。
示例：M12GB6170六角螺母B型六角凹模的标记为：GB6170 M12JB/T 4210.15—96
六角凹模
