JB/T 4211.4-1996
基本信息
标准号： JB/T 4211.4-1996
中文名称：冷镦螺钉模具 终镦冲头 D型
标准类别：机械行业标准(JB)
标准状态：现行
发布日期：1996-09-03
实施日期：1997-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：36053
标准分类号
中标分类号：机械>>工艺装备>>J46模具
关联标准
替代情况：JB 4211.4-1986
出版信息
页数：2 页
标准价格：8.0 元
相关单位信息
归口单位：北京机电研究所
发布部门：北京机电研究所
标准简介
本标准规定了冷镦GB 68开槽沉头螺钉M4~M10A型终镦冲头的结构型式与尺寸、技术要求和标记。 本标准适用于双击整模自动冷镦机的模具。 JB/T 4211.4-1996 冷镦螺钉模具 终镦冲头 D型 JB/T4211.4-1996 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

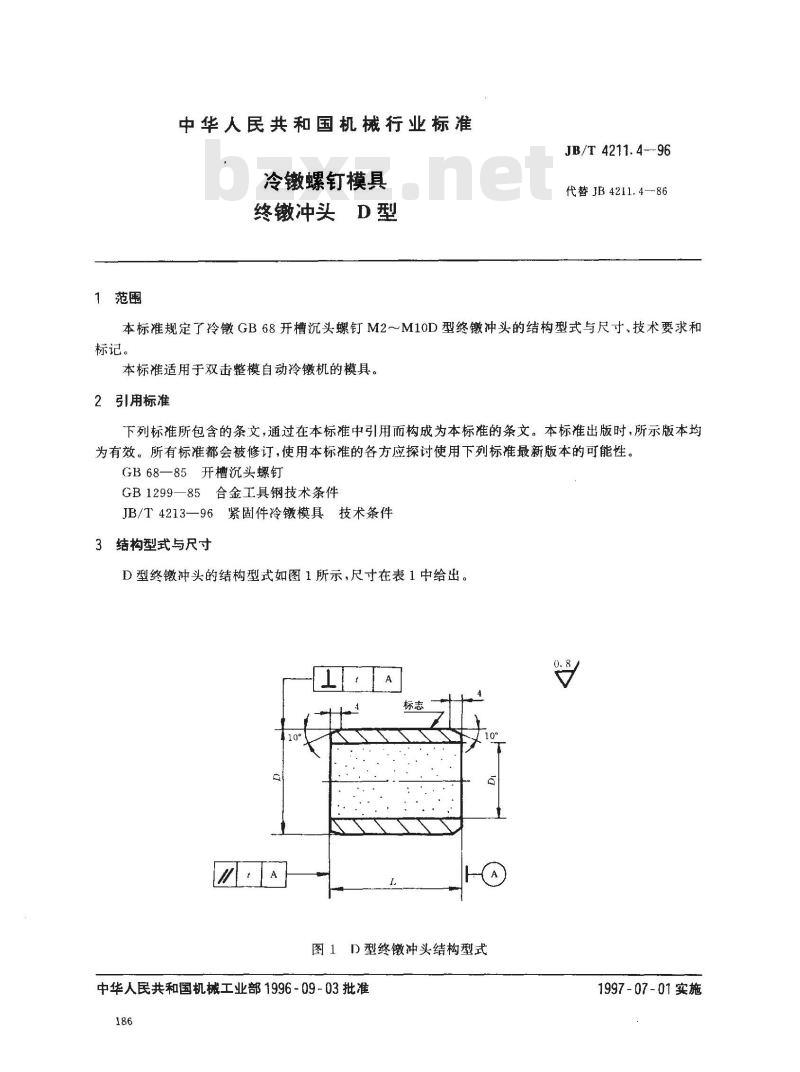

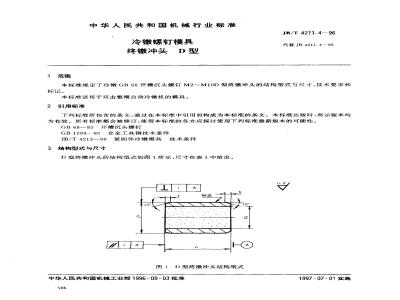

1范围
中华人民共和国机械行业标准
冷镦螺钉模具
终镦冲头D型
JB/T4211.4-96
代替JB4211.4-86
本标准规定了冷镦GB68开槽沉头螺钉M2～M10D型终镦冲头的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷镦机的模具。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB68—85开槽沉头螺钉
GB1299—85合金工具钢技术条件JB/T4213—96紧固件冷镦模具技术条件3结构型式与尺寸
D型终镦冲头的结构型式如图1所示，尺寸在表1中给出。0.8
图1D型终冲头结构型式
中华人民共和国机械工业部1996-09-03批准186
1997-07-01实施
基本尺寸
极限偏差
基本尺寸
极限偏差
垂直度t
平行度t
技术要求
4.1材料
JB/T 4211. 4-96下载标准就来标准下载网

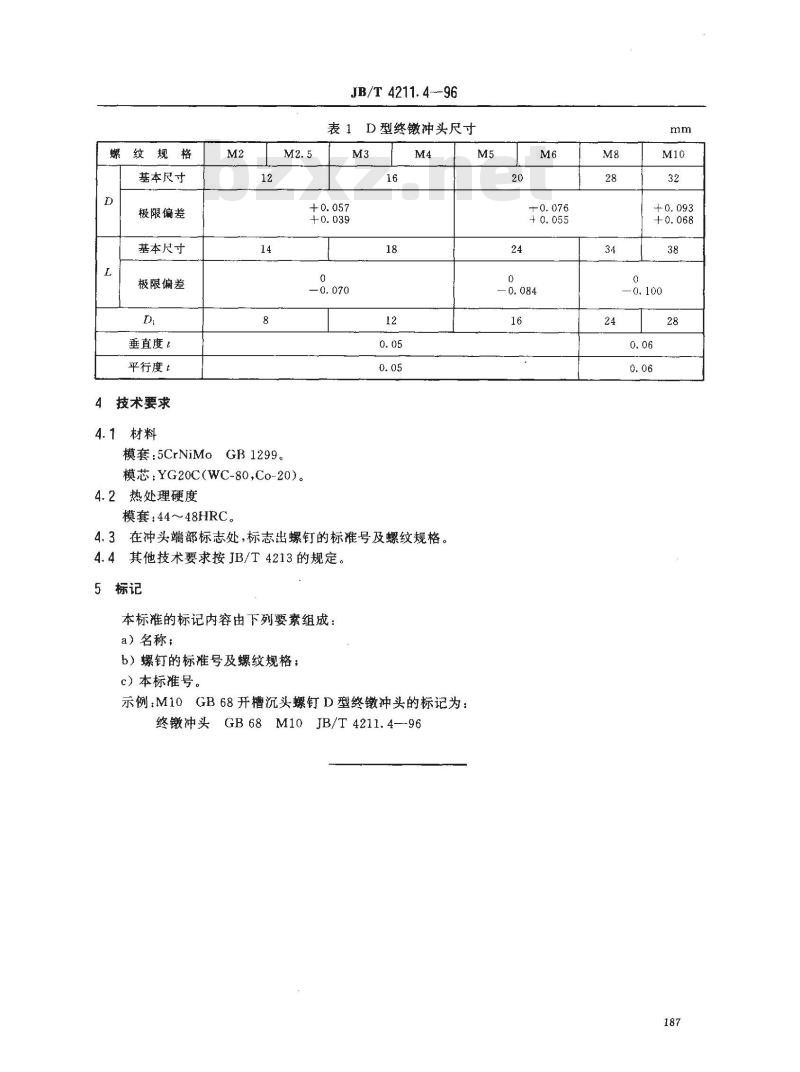

D型终镦冲头尺寸
模套：5CrNiMoGB1299。
模芯：YG20C(WC-80,Co-20)。
4.2热处理硬度
模套：44～48HRC。
4.3在冲头端部标志处，标志出螺钉的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标准号及螺纹规格：
c）本标准号。
示例：M10GB68开槽沉头螺钉D型终镦冲头的标记为：终冲头GB68M10JB/T4211.4—-96M5
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
