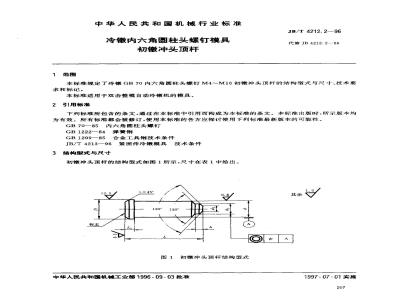

中华人民共和国机械行业标准
冷内六角圆柱头螺钉模具
初冲头顶杆
JB/T 4212. 2-96
代替JB4212.2—86
本标准规定了冷镦GB70内六角圆柱头螺钉M4~~M16初镦冲头顶杆的结构型式与尺寸、技术要求和标记。
本标准适用于双击整模自动冷镦机的模具。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB70—85内六角圆柱头螺钉
GB1222—84弹簧钢
GB1299—85合金工具钢技术条件JB/T4213--96紧固件冷镦模具技术条件3结构型式与尺寸

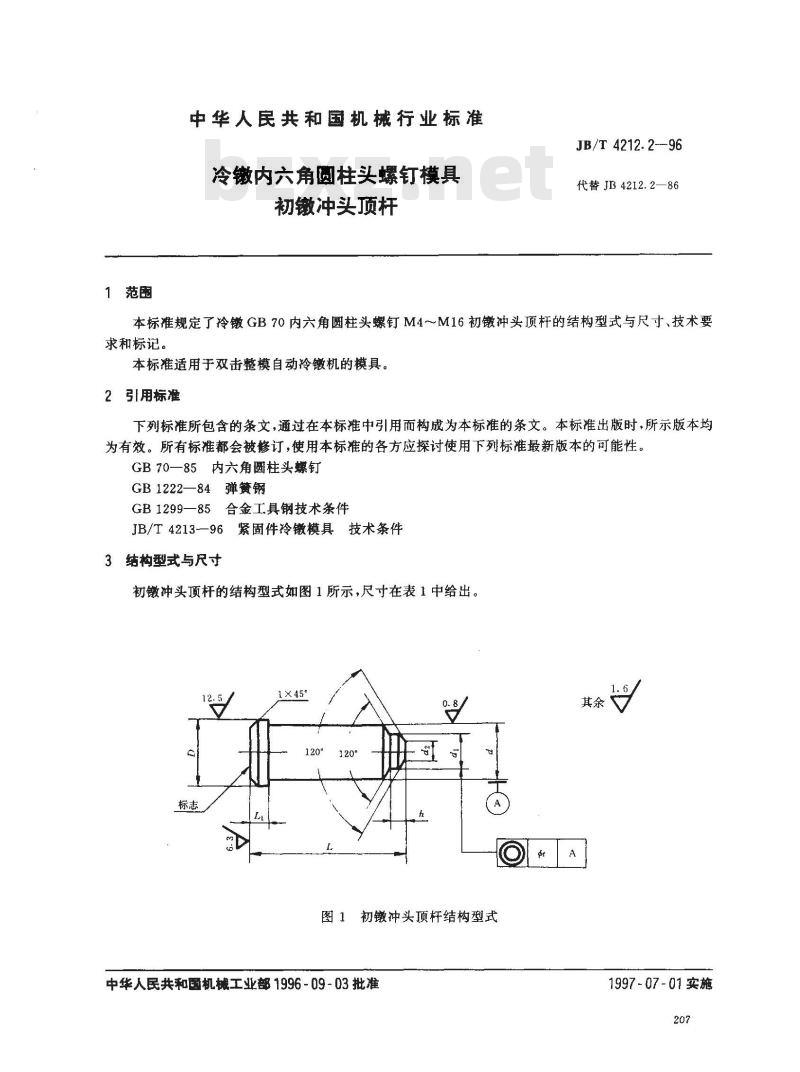

初镦冲头顶杆的结构型式如图1所示，尺寸在表1中给出。12.5
1×45°
图1初镦冲头顶杆结构型式
中华人民共和国机械工业部1996-09-03批准1997-07-01实施

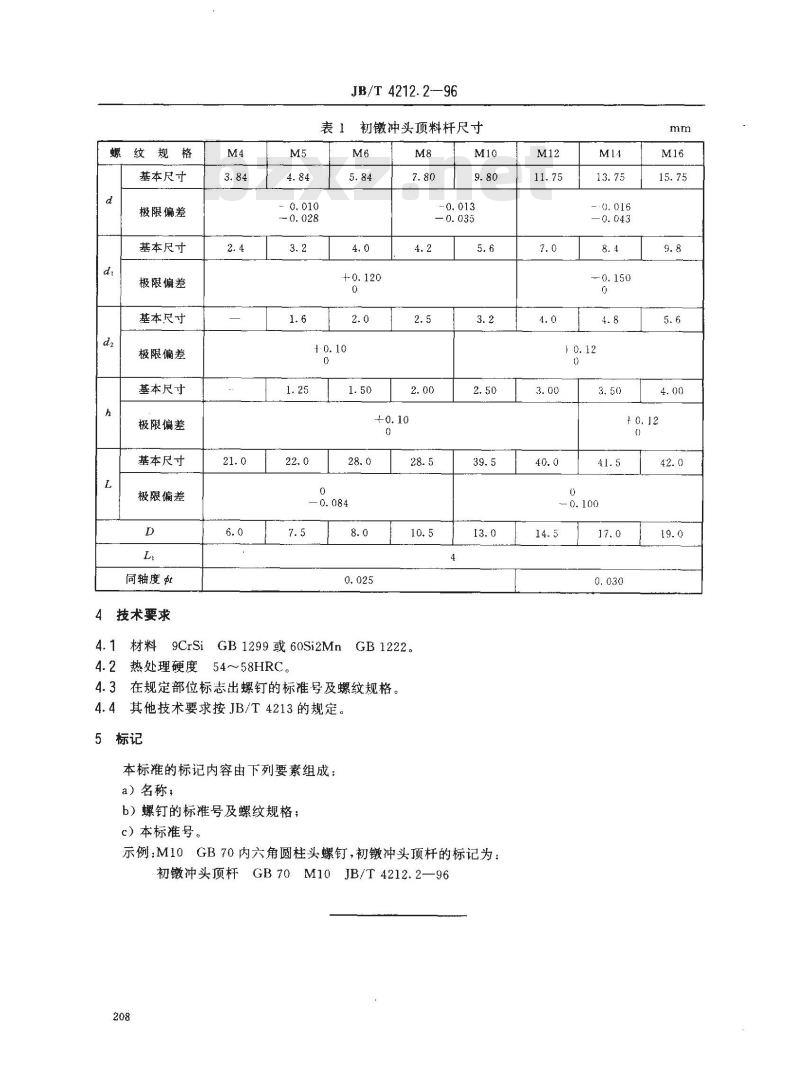

基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
同轴度虹
4技术要求
4.1材料9CrSi
JB/T 4212.2—96
初镦冲头顶料杆尺寸
GB1299或60Si2Mn此内容来自标准下载网
GB 1222。
4.2热处理硬度
54～~58HRC。
4.3在规定部位标志出螺钉的标准号及螺纹规格。4.4其他技术要求按JB/T4213的规定。5标记
本标准的标记内容由下列要素组成：a）名称；
b）螺钉的标准号及螺纹规格；
c）本标准号。
示例：M10GB70内六角圆柱头螺钉，初镦冲头顶杆的标记为：初镦冲头顶杆GB70M10JB/T4212.2—96208
