本标准说明了一组抽象测试，它用来校验数据终端设备(DTE)所用的X.25协议的实现与相应国家标准之间的一致性。 GB/T 16724.3-1997 信息技术 系统间的远程通信和信息交换X.25DTE一致性测试 第3部分:分组层一致性测试套 GB/T16724.3-1997 标准下载解压密码：www.bzxz.net

GB/T 16724. 3—1997

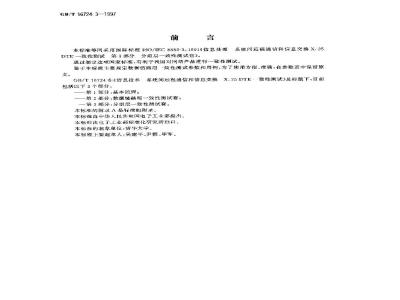

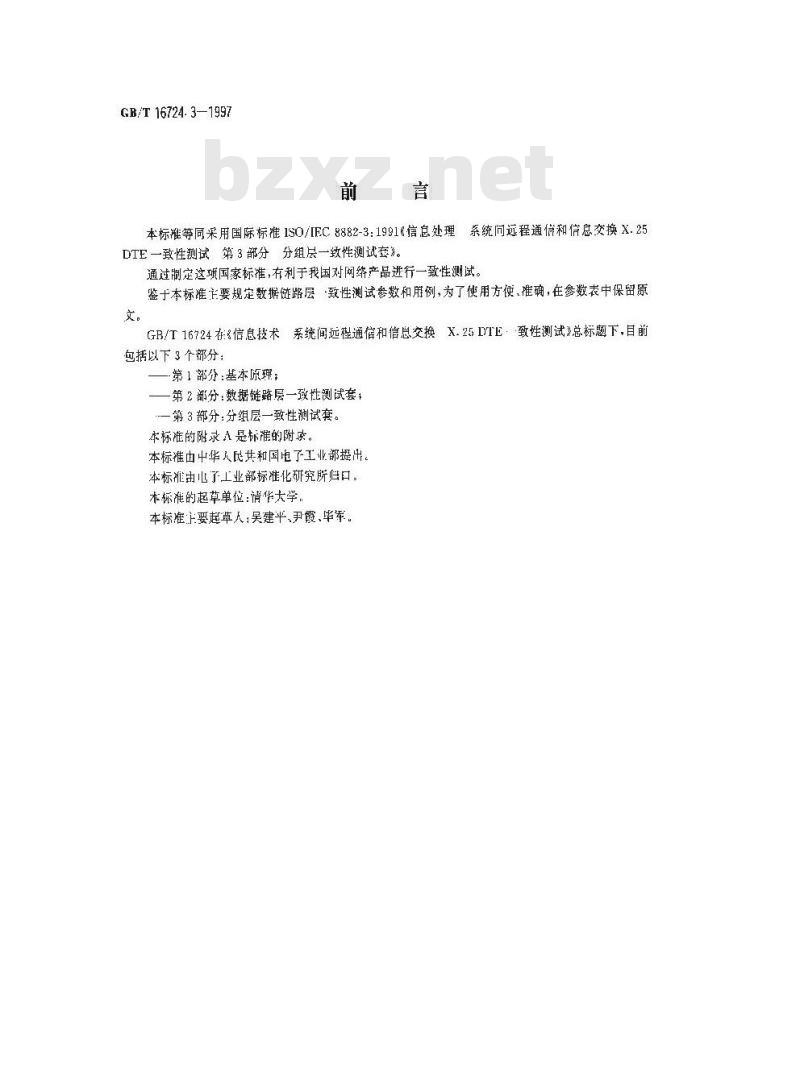

本标准等同采用国际标准1SO/[FC8882-3：19916信息处理1系统问远程通信和信息交换X.25DTE一致性测试第3部分分组层一致性测试套》。通过制定这项国家标准，有利于我国对网络产品进行一致性测试。鉴于本标准卡要规定数据链路层致性测试参数和用例，为了使用方使、准确，在参数表中保留原文。
致性测试》总标题下，目前
系统间远程通和信息交换
GB/T16724在：8信息技术
包括以下3个部分：
第1部分：基本原理；
第2部分：数据链路层一致性测试套，\一第3部分：分组层一致性测试套。本标准的附录A是标准的附录。
本标准由中华人民共和国电子工业部提出。本标滩由心了工业部标准化研究所归口。本标准的起草单位：情华大学，本标准上要起草人：吴建平、尹霞、毕军。GB/T16724.3-1997

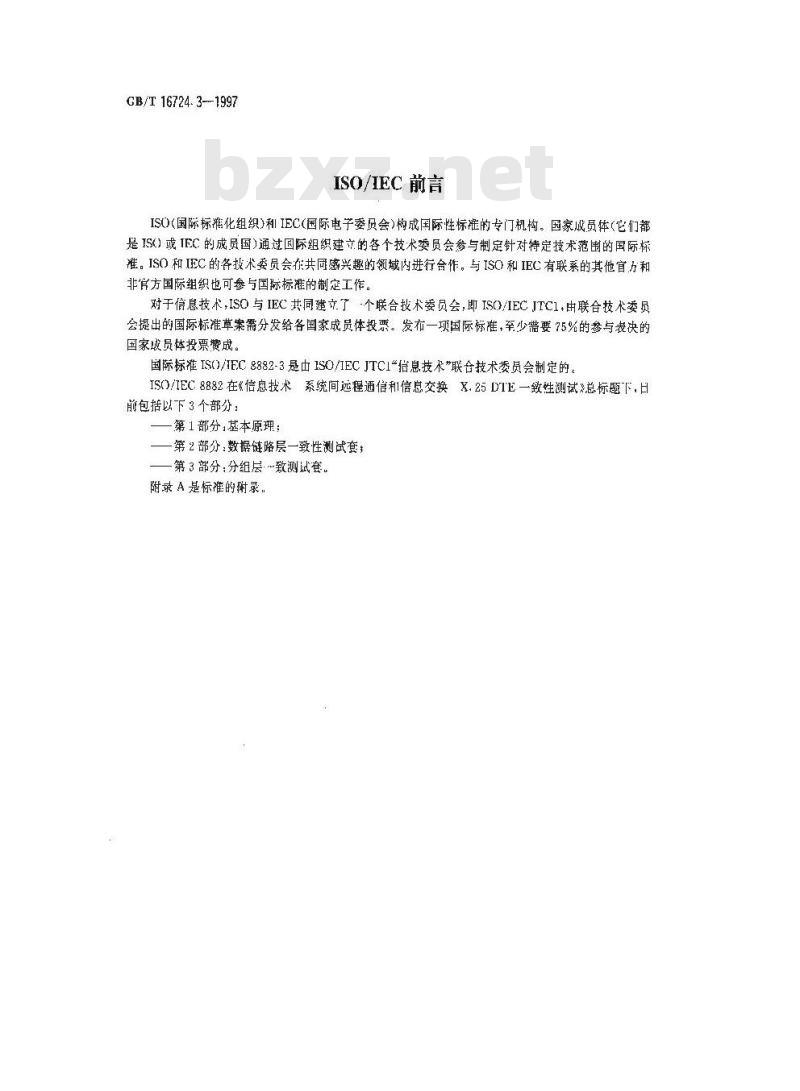

ISO/IEC前言
ISO（国际标准化组织)和IEC(国际电子委员会）构成国际性标准的专门机构。国家成员体（它们都是IS(）或IEC的成员国）通过回际组织建立的各个技术委员会参与制定针对特定技术范围的国际标准。ISO和IEC的各技术委员会行共同感兴趣的领域内进行合作。与ISO和IEC有联系的其他官方和非官方国际组织也可参与国标标的制定工作。对于信息技术，ISO与IEC共同建立.了个联合技术委员会，即ISO/IECJTC1由联合技术委员会提出的国际标准草案需分发给各国家成员体投票。发布一项国际标准，至少需要75%的参与表决的国家成员体投票赞成。
国际标准IS(O/IEC8882-3是由1SO/IECJTCI\信息技术”联合技术委员会制定的。ISO)/IEC8882在《信息技术系统间远程通信利1信息交换X.25DTE一致性测试》总标题下.日前包括以下3个部分：
第1部分，基本原理；
第2部分：数据链路层一致性测武套，第3部分；分组层…致测试套。
附录A是标雄的谢录.
GB/T16724.3—1997

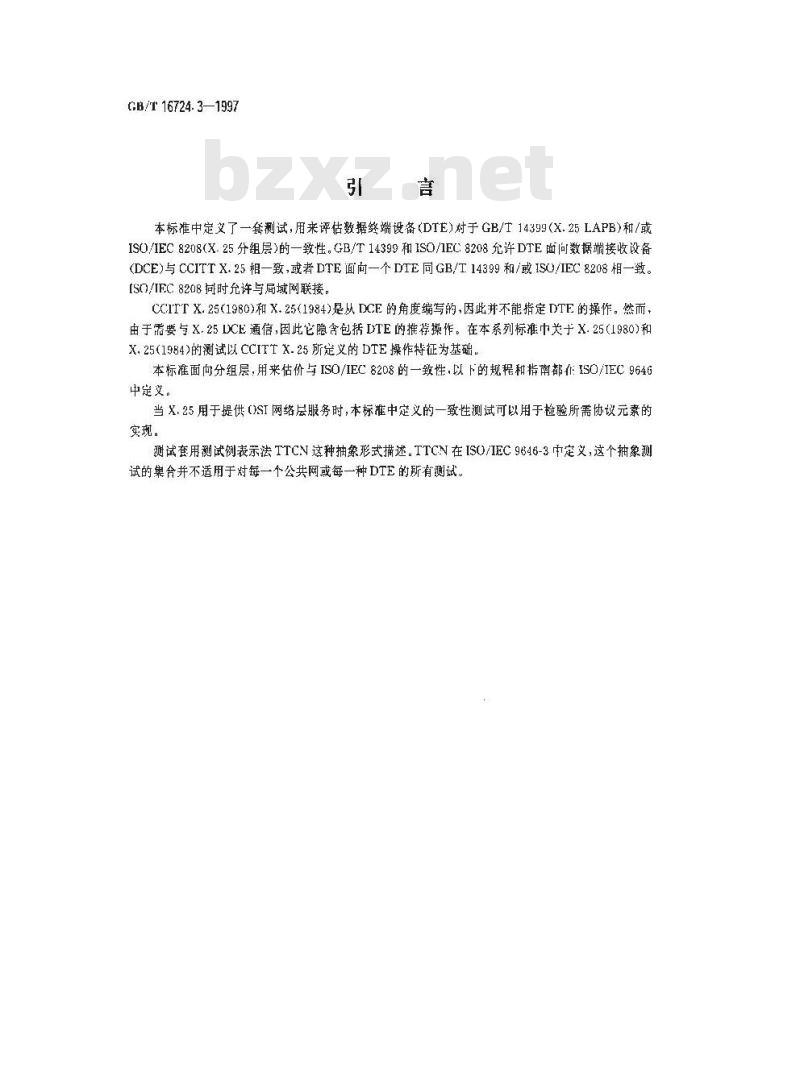

本标准中定义了一套测试，用来评估数据终端设备(DTE)对于GB/T 14399(X.25LAPB)和/或ISO/IEC8208（X.25分组层）的一致性，GB/T14399和ISO/1EC8208允许DTE面向数据端接收设备(DCE)与 CCITT X,25 相一致,或者 DTE 面向一个 DTE 同 GB/T 14399 和/或 ISO/IEC 8208 相一致。[SO/IEC8208间时充许与局域网联接。CCITTX.25(1980)和X.25(1984)是从DCE的角度编写的，因此并不能指定DTE的操作。然而，由于需要与X.25LCE通信，因此它隐含包括DTE的推荐操作。在本系列标准中关于X.25(1980)和X.25(1984)的测试以CCITTX.25所定义的DTE操作特征为基础。本标准面向分组层，用来估价与IS0/IEC8208的一致性，以下的规程和指南都在ISO/IEC9646中定文
当X.25用于提供(SI网络层服务时，本标准中定义的一致性测试可以用于检验所需协议元素的实现。

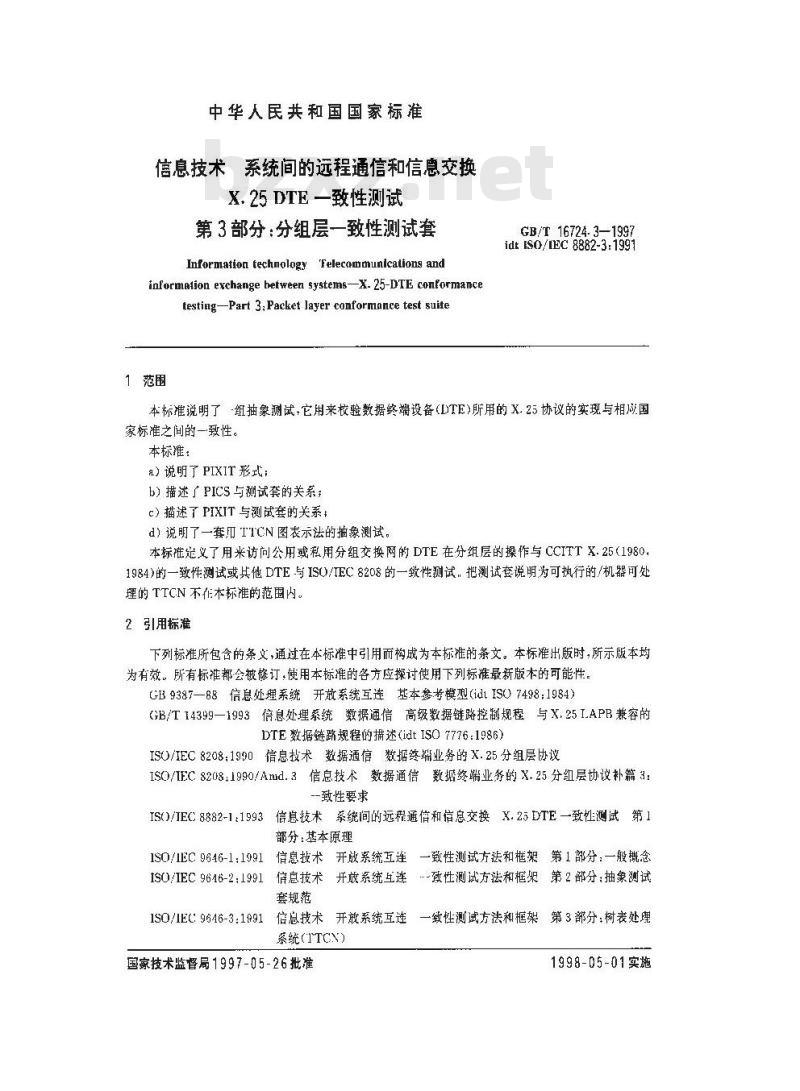

测试套用测试例表示法TTCN这种抽象形式描述。TTCN在ISO/IEC9646-3中定义，这个抽象测试的巢合并不适用于对每一个公共网或每一种DTE的所有测试。中华人民共和国国家标准
信息技术系统间的远程通信和信息交换X.25 DTE 一致性测试
第3部分：分组层一致性测试套
Information technology Felecommunications andinformation exchange befween systems-X. 25-DTE conformancetesting-Part 3: Packet layer conformance test suite1范围
GB/T 16724. 3—1997
idt IS0/EC 8882-3:199
本标准说明了组抽象测试，它用来校验数据终端设备(ITE)所用的X.25协议的实现与相应国家标准之间的一致性。
本标摊：
a）说明了 PIXIT形式;
b）描述了PICS与测试套的关系；c）描述了PIXIT与测试套的关系td）说明了一套 TTCN图表示法的抽象測试。本标推定义了用来访向公用或私用分组交换网的DTE在分组层的操作与CCITTX.25（19801984)的一致性测试或其他DTE与ISO/TEC8208的一致性测试，把测试套说明为可执行的/机器可处理的 TTCN 不作本标准的范围内。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 9387—88信息处理系统开放系统互连基本参考模型(idt ISO 7498;1984)GB/T14399—1993信息处理系统数据通信高级数据链路控制规程与X.25I.APB兼容的DTE数据链路规程的描述（idtISO7776:1986）I30/IEC8208：1990信息技术数据通信数据终端业务的X.25分组层协议ISO/IEC8208：1990/Amd.3信息技术数据通信数据端业务的X.25分纽层协议补篇3：--致性要求
IS)/IEC8882-1:1993信息技术系统间的远程通信和信息交换X.25DTE一致性测试第1部分：基本原理
信息技术开放系统互连一致性测试方法和框架第1部分：一般概念ISO/IEC 9646-1:1991
IS0/IEC9646-21991信息技术开放系统互连致性测试方法和框架第2部分：抽象测试套规范
信息技术开放系统互连
一致性测试方法和框架第3部分;树表处理1SO/IEC:9646-3:1991
系统（TTCN）
国家技术监督局1997-05-26批准1998-05-01实施
ISO/IEC 9646-4:1991
ISO/IEC 9646-5:1991
GB/T 16724. 31997

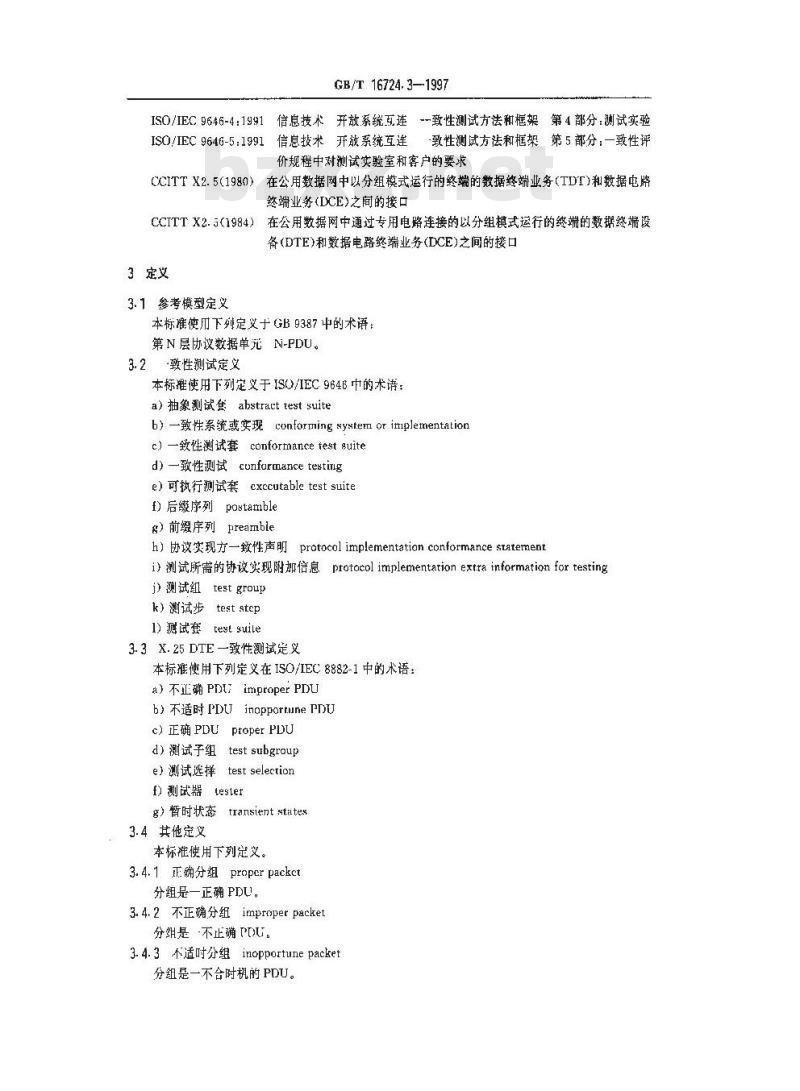

信息技术开放系统互连致性测试方法和框架第4部分：测试实验信息技术开放系统互连致性测试方法和框架第5部分：一致性评价规程中对测试实验室和客户的要求CCITTX2.5(1980）在公用数据网中以分组模式运行的终端的数据终端业务（TDT)和数据电路终端业务(ICE)之间的接口
CCITT X2.5(1984)
在公用数据网中通过专用电略连接的以分组模式运行的终端的数据终端设备(DTE)和数据电路终端业务(DCE)之间的接口3定义
3.1参考模型定义
本标准使用下列定义于GB9387中的术语：第N层协议数据单元N-PDU。
3.2致性测试定义
本标准使用下列定义于ISO/IEC9646中的术语：a）抽象测试abstract test suiteb) 一致性系统或实现conforming ystem or implementationc)一致性测试套conformance fest suited）一致性测试cunformancetestinge）可执行测试套cxccutable test suitef）后续序列postamble
g）前缓序列preamble
h）协议实现方一致性声明protocol implementatian conformance statementi）测试所需的协议实现附加信息protacol implementationextrainformationfortestingj）测试纽test group
k）测试步test step
1) 测试套 test guile
3.3X.25DTE一致性测试定义
本标推使用下列定义在ISO/IEC 8882-1 中的术语：a）不正确PD improperPDU
b）不适时 PDU inopportune PDUc）正确 PDU ptoper PDU
d）測试子组test subgroup
e）测试选择 test selection
f) 测试器 tester
g）暂时状态
tiansient states
3.4其他定义
本标准使用下列定义。
3.4. 1正确分组propcr packct
分组是一正确 PDU。
3.4.2不正确分组improperpacket分组是不止确 PUDLi。
3.4.3不适时分组inopportunepacket分组是一不合时机的 PDU。
4缩略语
本标准采用下列缩略语。
5一致性
抽象测试套
可执行测试套
被測实现
逻辑信道标识符
控制观察点
协议数据单元
GB/T 16724.3—1997
协议实现一致性声明
测试所需的协议实现附加信息
分组层组
测试器
用户数据域
测试实现者应符合 ISO/IEC.9646-4的要求,特别是关心基于 ATS 的ETS的实现。所有运行本抽象测试套一致性测试服务的实验室应符合ISO/IEC 9646-5标准。6测试套信息
6.1分组层测试套结构
分组层测试列于表1。
对每个测试(从 PLG1到PLG28)--个分组层状态的测试组,测试例按下列三个了组来描述：1.子组1包括那些测试器用米发送正确测试分组的测试例，这些测试例以百位为1的测试例标识X1XX 区分。
2．子组2包括那些测试器用来发送不正确测试分组的测试例，这些测试例以白位为2的测试例标识XX_2XX区分。
3.子组3包括那些测试器用来发送不合时机的测试分组的测试例，这些测试例以占位为3的测试例标识xx_3xx区分。
6.2分组层初始化
与150/IEC8208相致，每当链路层初始化完成时，DTE必须发送个虽新启动请求分组。然而，与 X25推荐的1980 和1984版本--致的DTE在此时则不需要发送重置指示分组，为适应所有 DTE实现，测试器在链路层初始化完成时初始化重新加动舰程。测试器将接收一重新启动证实分组或重置指示分组作为一个对它的重新启动指示分组的有效响应,如例 FG-001 所示。
分组层初始化总是发生在测试会话的开始。另方面，状态初始化作为每个测试例的：部分在测试阶段期间要执行多饮。对于先前执行的测试例导致了一个失败或不确定判定或先前执行的测试例是CB/T 16724. 31997
PL.G1.2,3,26中的部分，或重新启动规程作为状态初始化(PLG1,2,3,26)的一部分而执行的测试组的情况,分组层初始化也应作为状态初始化的一部分发牛表 1 网络层测试组
网络层测试
渊试组
r1分组层备好状态
r2—DTF: 重新启动请求状态
r3-TXF 重薪启动指示状念
p1准备好状态
p2DTE呼叫请求状态
p3-DXE人呼叫状态
P4—数据传输状态
p5-呼删冲突状愈
p6 DTE 清除诸求状态
p7 DXE 清除指示状态
d!一流控装备好状态
±2-UTE重置请求状态
d3DXE 重置指示状态
i1 ITE 中断准备好状态
1）该谢试组已经被删除了，但是它的测试组号被保留。网络层测试
诞试组
i2—DTE中断发送状态
1-DXE 中断准备好状态
2—DTE 中断发送状态
-DXE接收准备好状态
12—DXE接收未崔备好状态
g1DTE接收准备好状态
g2-1E接收未准备好状”
敬据传输
时钟测试
多逻辑信道分配
DTE/DTE测试
下面是GB/T14399(LAFB)之上的ISO/IEC8208的初始化例子，任何使用其他基本协议的初始化序列的例子没有示例，但必须是专用的·例如，在状态r1(PI.E)的正常状态初始化步骤示于图1.对于那些在收到一重新启动指示分组（或发送重置指示分组)后断掉链路的DFE，包括链路层初始化状态的初始化步骤示于图2.Test Case Dynamic Behavinur
Exanple Test Step/Packct.Lnycr InitializationReference:
Identifier:
Objective：
An example test slep illustrating Parket Leyur InitiatizatiunDefault Reference:
Behaviour Descriprion
RESTART START TI)
? RESTARTC CANCEL TD
2 RESTART CANCEI.TI
? TIMEOL:T TD
\OIERWJSECANCELTP
Extended Cumments :
Constraints
Reference
STRT DCE免费标准下载网bzxz
STRT DTEA
1) the Restart is sent upun successful initialization of the Det.a TLink Layrit.图1
CammenLs
TD expired
GB/T 16724. 3—1997
Teal Case Dynamic Behaviour
Reference:Example Test Step/Pncket l.ayer Initializnliori/Litk Luyer InitializetiunIdentifier: EG_002
ObjectiveAn example test step llustrating Packet Layer Inisializalion that inelude LData Link Layer InitializstionDefault Reference!
Behaviour Description
EG002[1.,D]
J.: RESTART START TD
L? RESTAREC START TD
D? DISC CANCEL TD
+LINK_INIT
L.? TIMEOUT TI
I.? RESTART START TT)
D? DISC CANCEL TD
+LINKINIT
L TIMEOUT TE
L TIMEUUT TD
LI OTHER WISE CANCEL TD
1.INK_INIT
D!SARM
L! RESTART START TD
L? RESTARTC CANCEL TD
L? RESTART CANCEL. TD
L? TIMEOUT TD
L? OTHERWISE CANCEL. TD
Ex tended Comments :
Cnnsttaints
Relerene
STRT_DCE
DISC_1
STRT DTEA
TA_DCE
LA DCE
STRT_ICE
STRT_DTEA
L ix the PCU at the Tester(Packet Layer) tn L.ink Fayer interface.I) is the PCO at the Link Layer to Physical interface.This example uses the Multi-layer testing method,thePackctLayer.Test Suite only usux the Remute Single-layer testing merhnd.图2
6.3DTE初始化行为
Commente
wait for disc
TDexpired
TDexpired
sendUA
wait far SABM
send UA
测试套说明的DTE初始化行为用ISO/IEC9646-3定义的隐含发送机制来处理。IUT完成这些行为的能力和执行包括这些行为的测试的能力是再PIXIT和PICS提供的信息决定的。6.4时钟定义
本标准定义下列时钟;
-TR是IUIT在完成重新启动规程后用来重新开始测试的时间.长度由表2中PIXIT阅题1.18a)提供并包括在测试套参数TRDELAY中GB/T 16724. 3—1997
TC是IUT在完成清除规程后用来重新开始测试的时间。长度由表2中PIXIT问题1.18b)提供并包括在测试套参数TCDELAY中；TS是IUT在完成重新启动规程后用来重新开始测试的时间.长度由表2中PIXIT问题1.18c)提供并包括在测试套参数TS_DELAY中；一TD是测试器在认定IUJT将不响应-个测试器激发之前等待的时间。例如I，测试器在假定IUT已放弃或未能响应这一激发前应等多久，TD必须比所有ISO/IEC8208特定的其他时钟短，如T20到T28。长度由表2中PIXIT间题1.23的公式计算(TD=2*TD-RESPONSE+MAX(TO_R3、TO_P3、TO_P7、TO_D3.TO_J2>并包含在测试套参数ID_WAIT_TIME中TD_RESP是测试器应等待的一个从IUT对测试器激发的立刻响应的最大时间，长度由表2中PIXIT向题1.20提供并包括在TD_RESPONSE中，—TDEL是恐受值，用于基本标准的测试时钟T20—T28。长度由表2中PIXIT间题1.21提供并包括在测试套参数TDELTA中，这长度考虑广测试器和IUT之间往返传输的延迟，考虑了IUT响应一个接收到的分组或时钟计时完成所必需的时间；TO，R3是TUT保持在状态R3的最小时间。长度由表2中PIXIT问题1.22提供并包含在TO_DELAY R3_ MIN 中
－TO_P3是IUT保持在状态P3的最小时间.长度由表2中PIXIT间题1.22提供并包含在TO_DELAY_P3_MIN中；
—T）_P7是1UT保持在状态P7的最小时间。长度由表2中PIXIT间题1.22提供并包含在TO_DELAY_P7_MIN中，
—TO_D3是IUT保持在状态D3的最小时间。长度由表2中PIXIT问题1.22提供并包含在TO DELAY_D3_MIN中:
TO_J2是IUT保持在状态J2的最小时间。长度由表2中PIXIT问题1.22提供并包含作TODELAY_J2_MIN中。
6.5原因代码和诊断码
IS0)/IEC8208要求原因代码为0或128.诊断码在重新启动.消除或重置分组中。原因码0用来指示使用ISO/IEC8208说明的标准诊断码，见ISO/IEC8208中图14-B。原因码128用来指示使用DTE说明的诊断码，
CCITTX.25（1984）要求重新启动、Cleur或ResetRequest分组中的诊断码为0或一个128到255间的值.诊断码域在这些请求分组的基本格式中不是必须的。然而当使用扩展格式时，诊断码域应当出现。CCITTX.25(1980)要求重新启动，Clear或ResetRequest分组中的原因码域置为0。诊断码域在请求分组中不是必须的。
任一诊断码可由IUJT在单一测试例基础上:产生，特别是当多个错误情况出现在同一分组中吋。在这种情况下。任何可能出现的诊断代码都应当被接受。6.6数据传输状态
在本测试套中，包括着一个由一些数据传输测试(PLG20和PIL.G22)所组成的集合，它是被用来验证IUT执行下列操作的能力：
发送和/或接收正确的数据分组；—管理窗口的滚动！
发现不止确的数据分组,并做出相应的反映；…·观察远端是否性，
为了简化这些测试中数据分组的交换，IUT的提供方需要为谢试器定义数据分组中用户数据域(UDF)的内容，UDF的值将由IUT提供方在PIXIT中提供。在完成PIXIT时：需要考虑下列事项：CB/T 16724.31997
a）出测试器接收的数据分组为LDF的值不被确认,因此在PIXIT中不必提供这些信息让，在数据停输侧试中，仅执行接收功能的IUT不要发送数据分组，h）数据传输开始（例如测试器或IUT开始传输)是建文在PIXIT的响应这一基研上的。c）根据所实施的測试,PIXIT中定义UDF的全部清单可能不被发送。包含着清单中所定义的UDF的数据分组的交换可能在任意地方终止。而子序列的测试将从UDF清单的条自开始（例如第一个条目或下一个条日)。
d）如果UDF的内容在PIXIT中定义过，那么它们将被（匾序地）发送，每逢数据分组必须被发送时或响应从IUT接收到的数据分组时。注；数据分组中Q位，D位和M位的设置是基于PIXIT中提供的信息的+接收准备好(RR)分维也可能被测试得或TUJT发送。
e）同样可以认为IUT可以发送类似窗口循环测试所要求的连续的数据分组。在这样的测试中，测试器只需发送接收准备好分组(RR)。6+7其他用产数据域
在必要时，IUT提供者需要向测试器提供呼叫建立，清除和中断分组中的用户数据域的内容以便使分组层测试套能成功执行。此时，UT要求测试器根据分组层的上层协议的要求来传送用户数据域。6.8替时状态
在那些顺序地处理分组的DTE中，某些状态是不可观察的.特别地，对处于DXE定义的状态的DTE的测试(例如r3一重新启动指示,P3—入呼叫、p7—清除指示和d3—重新启动指示)将结束于基些其他状态的测试(p1一分组层准备好、P4一数据传输,d1一流控制准备好)中。例如.为了测试对出错状态的响应，测试器需要发送一个重新启动指示分组·接下来立即发送一个出错分组。测试器希望DTE丢弃错误分组，并且发送一个重新启动请求分组做为响应。但是DTE通常立即用一个重新启动确认分组来响应重新启动指示分组，然后从分组层状态11中取下一分组进行处理。只有这些暂时状态是可观测的，才把对这些暂时状态的测试包括进测试套中。如果这些状态的最短持续时间为至少两借的TD-RESPONSE,那么它们是可观测并可测试的。6.9FICS和测试套的关系
协议实现一致性市明（PICS)定义了由IUT已经实现的能力和选项，也定义了没有实现的·些特点。PICS应由IUT提供，它的功能是确保IUT实现的测试仅针对相关要求的一致性。PICS形式表在ISO/IEC8208/Amd.3中定义，表5中给出了对PICS的各项与受其影响的测试例的映射。6. 10PIXIT和测试套的关率
PIXIT由一系列问题的清单组戚，这些间题用来获那些正确执行一致性测试套所需要的IUT的特征。表6描述了PIXIT和测试套的关系。该表列出了PIXIT中指定的问题的个数，并给出它们和受其影响到的测试例的映射。
6. 11 PIXIT 形式表
IUT提供者在表2中提供的信息将被用来配置测试器以便执行一致性测试套。由于测试要求会按照PICS将一些信息从致性测试套中除去，所以那些属于IUT所不支持功能方面的问题可以被忽略。为了表示对某个特定IUT的多种配置选项,可能需要完戒多个PIXIT。圆括号中的人写宇母的助记符（例如IUT_TX>指出了与这个PIXIT间题相对应的测试套参数。由IIXIT提供的值将通过与它们联系的测试套参数被直接映射到测试套中，因此所有提供的值必须是正确的TTCN记法。一个可能包含任何由协议定义的正确值的域在PIXIT回答中以一个*\来表示。一个可离现，可不出现的域用“”来表示。而一个不出现的域用“一”来表示。可以参考测试套参数来获得每个测试套参数的类型(INTEGER、RITSTRING、HEXSTRING)。ILT类型
1.1指出被测协议，只选其中一项a)IS0/IEC8208
h) CCITT X. 25 1984
c) CCITT X. 25 1980
CB/T 16724.31997
表2PIXIT形式表
通用信息
yes/no
(CCITT_84) yes/no
(CCITT _RO) yes/no
1. 2 IUT 是否能发送和(或)接收数据a) sending
b) receiving
逻辑信道配置
(IUT_TX)
(IUT RX)
yes/no
yes/no
1.3PVC遂辩信道标志符的范围(必额小于或等十PICS的LC7项）(LPV)
to(HPV)
1.4SVC逻耕信道定义的范用（必须在PICS的1.C1到LC6项的指定范围内）)(One-way incoming
b) Onc-way outgoing
c) Two-way
to(HIC)
to(HOC)
to(HTC)
1.5指出一条测试器用于(到IT的)入呼叫或PVC的逻辑信道(LCI UNDER_ TEST)
上.6指出一条用于未分配测试的逻辑信道(LUC)
1.7根据PIXIT问题1.4和问邀2.24）能够同时支持多少入虚呼叫？(SIM_CALL_IN)
1. 8根据 PIXIT 问题1. 1和问题2. 3a),能够原时支持多少输虚呼叫:(SIM CALJ. Ot'T)
流控制信息
1.9窗口大小
a）指示测试执行中密口人小缺省值,这个值同时用于收、发窗口（应在 PICS的 V2s和 V2r 项的范用内)(DEF WIN SZ)
h)指示测试规程中密口人小非标准缺省值,这个值同时用于收、发窗口。(NS DEF WIN SZ)
注：NS_DEF_WIN_SZ为-四位十穴进制数字串，表示收发非标准窗I1大小缺省值的两个八位组业务域。c）提供上面1. h)中给出的窗口大小的非标准缺省值。(NS DEF WIN S7 NUM)
1.10分组小
指示测试规程中分组大小的非标准缺省值,这个值同时用于收发。(NS DEF PKT SZ)
注：NS DFF_PKT_SZ 为--四位十六进制数字串,表示收发非标准分组大小缺省值的两个八位组业务域。
1.11指出最大流控分组大小
1. 12指出用于测试的模数
IT行为
(MAX PKT SZ)
(SEQMODUIO)8/128
1.13一个不期想的单新启动规程执行是否伙IUT重新初始化数据链路层？(DISX AT DL)
yes/uu
GB/T 16724. 3-- 1997
表2(）
1. 14IUT 传送一个窗口或更多数据时 IUT 是否需要---对一的数据分组交换?(REPLY _ REQUIRED)
1. [5 IUT 是否发送第一个数据分组ryes/no
(FIRST _DATA_FROM_ILT)
yes/nn
1.TUT是否发送比它的窗口人小更多的数据分组？yes/no
1.17IUT是否比它的模数大小多发送少三个数锯分组？计时器
yes/no
1. 18 给出 IUT 在下列规程完成之后重新开始测试所需的时间：a) Restart(TR _ DELAY)
b) Clear(TC _ DELAY)
c) Rtet(TS_DELAY)
1. 19给出 IUT 所用的下列计时器：) (T2)
h)(T21)
c)(T22)
d) (T23)
e) (T24)
f) (T25)
g）(T26)
h)(T27)
)(T28)
龄出溅试器等待从 IUT 到测试激发者的响应的最大时问限,见6. 4。1.20
(TD_RESPONSE)
给出测试器加到定时的增假，免6. 4。(TDELTA)
给出 IUT 在 R3、P3,D3、P7、J2状态保留的最小与最大时间。a)
(TO DELAY R3 MIN)
(TO_ DELAY_R3_MAX)
(TO_ DELAY_P3_ MIN)
(TO . DEL.AY . P3_ MAX)
(TO_ EL.AY_D3_ MIN)
(TO _ DEL.AY _U3_ MAX)
(TO_DELAY_P7_MIN)
(TO DELAY P7 MAX)
(TO _ DEL.AY _J2. MIN)
(TO DEIAY J2 MAX)
注3,7
注3,7
测试器川于人多数测试事件中等待从IUT的响应的时间,将以如下公式并赋以时钟类型『I)。(TD_ WAIT TIME)-2+ TD_REFONSE+-the maximum value of(TO _ DELAY_ R3_ MAX,TO)_ DELAY_P3_MAX,TODELAY TI3 MAX.TO IEL.AY F? MAX,TO DFLAY_J2_MAX)分组的特殊信息
呼叫建立信息
2.［a】人呼叫虾中的主呼TE地芷甚否被检测？yes/nn
