JB/T 7704.2-1995
基本信息
标准号： JB/T 7704.2-1995
中文名称：电镀溶液试验方法 覆盖能力试验
标准类别：机械行业标准(JB)
英文名称： Test methods for electroplating solutions - Covering capacity test
标准状态：现行
发布日期：1995-06-20
实施日期：1996-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：KB
标准分类号
中标分类号：综合>>基础标准>>A29材料防护
关联标准
出版信息
出版社：机械工业出版社
页数：4 页
标准价格：8.0 元
出版日期：1996-01-01
相关单位信息
起草人：钟立畅
起草单位：机械工业部武汉材料保护研究所
归口单位：全国金属与非金属覆盖层标准化技术委员会
提出单位：全国金属与非金属覆盖层标委员
发布部门：中华人民共和国机械工业部
标准简介
本标准规定了电镀溶液覆盖能力的试验方法。本标准适用于各类电镀溶液。 JB/T 7704.2-1995 电镀溶液试验方法 覆盖能力试验 JB/T7704.2-1995 标准下载解压密码：www.bzxz.net
本标准规定了电镀溶液覆盖能力的试验方法。本标准适用于各类电镀溶液。
本标准规定了电镀溶液覆盖能力的试验方法。本标准适用于各类电镀溶液。

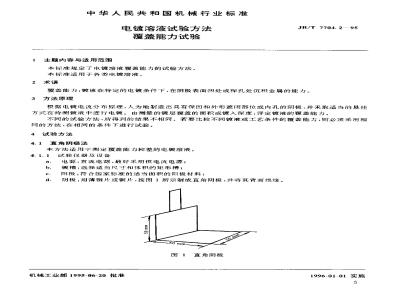

标准图片预览
标准内容
中华人民共和国机械行业标准
电镀溶液试验方法
覆盖能力试验
1主题内容与适用范围
本标推规定了电镀溶液覆盖能力的试验方法。本标准适用于各类电镀溶液。
2术语
JB/T 7704.2--95
覆盖能力：镀液在特定的电镀条件下，在阴极表面凹处或深孔处沉积金属的能力。3方法原理
根据电镀电流分布原理，人为地制造出具有深凹和外形遮闭部位或内孔的阴极，并采取适当的悬挂方式在待测镀液中进行电镀。由测量的镀层覆盖的面积或镀入深度，评定镀液的覆盖能力。不同的试验方法·所得到的结果不相同。若要比较不同键液或工艺条件的覆盖能力，则必须采用相同的方法，在相同的条件下进行试验。4
试验方法
4.1直角阴极法
本方法适用于测定覆盖能力较差的电镀溶液。4.1.1试验仪器及设备
电源：直流电源.最好采用恒电流电源：镀槽：选择适当尺寸和体积的矩形槽；阳极：符合国家标准的适当面积的阳极材料：阴极：用薄钢片或铜片，按图1所示制戒直角阴极，并将其背面绝缘。图1
直角阴极
机械工业部1995-06-20批准
1996-01-01 实施
4.1.2试验装置
JB/T 7704. 2—95
测定镀液覆盖能力的装置如图2所示。50mm
图2直角阴极法试验装置
1-电源：2-电流表；3-镀槽：4-直角阴极：5-阳极4.1.3试验步骤
4.1.3.1将待测镀液注人电镀槽-按镀液工艺条件恒温。4.1.3.2将阴、阳极经常规镀前处理后，按照图2所示安装接线。4.1.3.3根据镀液工艺条件，选择适当电流强度和电镀时间，进行电镀。镀后取出阴极清洗、干燥后进行测量。
4.1.4试验结果
以直角阴极上镀层覆盖面积的百分数评定镀液的覆盖能力。百分数值越大，镀液的覆盖能力越好。4.2内孔法
本方法适用于覆盖能力较好的电镀溶液。4.2.1试验仪器及设备
a．电源：与4.1.1a 相同；
镀槽：与4.1.1b相同；
阳极：与4.1.1c相同；
阴极：$10mm（内径）×100mm或10mm（内径）×50mm的低碳钢管或紫铜管。d.
4.2.2试验装置
阴极有不同的悬挂方式，根据待测镀液的性质，阴极可以水平放置，使管的中心轴垂直于阳极（如图3a），也可以垂直放置.使管的中心轴与阳极平行（如图3b），还可以用10mm×50mm的阴极将其一端的内孔堵死（即形成盲孔），水平放置，使其另一端内孔的中心轴垂直于单阳极（如图3c）。6
4.2.3试验步骤
JB/T 7704.2-95
图3阴极不同悬挂方式的装置（尺寸单位：mm）1-电源；2--电流表;3-镀槽：4-阴极；5—阳极4.2.3.将待测镀液注入电镀槽中，按镀液工艺条件恒温。4.2.3.2将阴、极经常规镀前处理后，按照4.2.2规定中的某一种适用方式放置阴极.并连接线路。4.2.3.3根据镀液工艺条件.选择适当电流强度和电镀时间，进行电镀。镀后取出阴极清洗、干燥后进行测量。
4.2.4试验结果
将镀好的管状试样沿纵问剖开，测量阴极内孔璧上镀层长度（即镀人深度）.即可评定镀液的覆盖能力。也可用镀入深度与阴极内孔径的比值评定镀液的覆盖能力.其比值越大.镀液覆盖能力越好。4.3平行阴极法
本方法仅适用于测定镀铬溶液的覆盖能力。4.3.1试验仪器及设备
电源：与4.1.1a相同：
镀槽：与4.1.1b相同；免费标准bzxz.net
阳极：50mm×40mm的铅锡阳极（含锡10%--30%）阴极：将两片40mm×20mm的薄铜片制成间隔为10mm的平行阴极板（见图4）。20
图4平行阴极示意图
1--塑料或有机玻璃：2一平行阴极4.3.2试验装置
JB/T 7704. 2 -- 95
测定镀液覆盖能力的装置如图5所示。图5平行阴极法试验装置（尺寸单位：mm）1-电源；2—电流表：3—镀槽：4-平行阴极：5-阳极4.3.3试验步骤
4.3.3.1将待测镀液注入镀槽中，按镀液工艺条件恒温。4.3.3.2将阴阳极经常规电镀前处理后，按图5所示安装接线。4.3.3.3阴极带电人槽，在电镀工艺条件下，电镀10min取出阴极.清洗、干燥后进行测量。4.3.4试验结果
将镀后的平行阴极拆开，以阴极试样内侧面上镀层覆盖面积的百分数评定该镀液的覆盖能力。百分数值越大，镀液的覆盖能力越好。4.4除了本标准规定的上述测定方法外，也可以根据待测镀液的性质，协商选择能够评定镀液覆盖能力的其他恰当的试验方法，如制成相同内孔径，不同深度孔穴阴极的穴法，或者制成系列不同内孔径阴极的内孔法等。
试验报告
试验报告一般应包括以下内容：a.
被测镀液的名称及型号；
本标准号及使用的试验方法：
试验仪器及设备：
试验条件：
试验结果：
试验日期及试验人员。
附加说明：
本标准由全国金属与非金属覆盖层标委会提出。本标准由机械工业部武汉材料保护研究所归口并负责起草。本标准主要起草人钟立畅。
