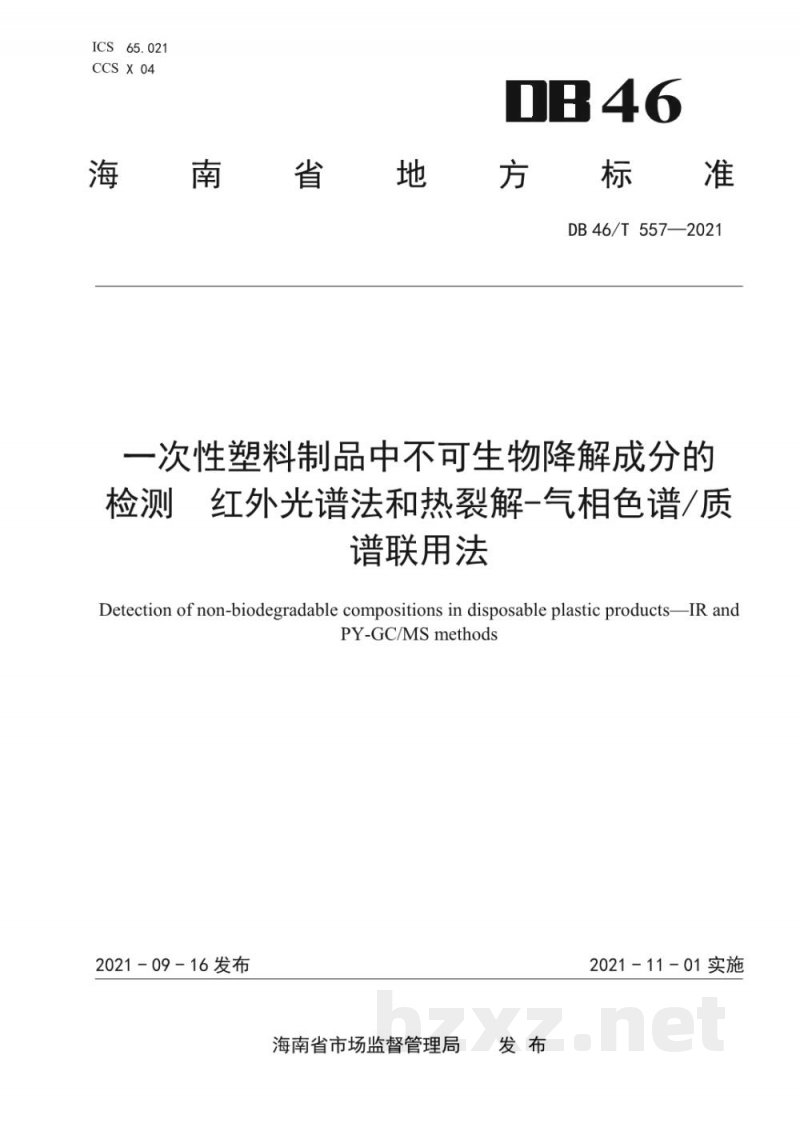

DB46/T557—2021
一次性塑料制品中不可生物降解成分的检测：红外光谱法和热裂解-气相色谱/质谱联用法
Detection of non-biodegradable compositions in disposable plastic products - IR and Py-GC/MS methods
发布日期：2021-09-16
发布机构：海南省市场监督管理局
实施日期：2021-11-01

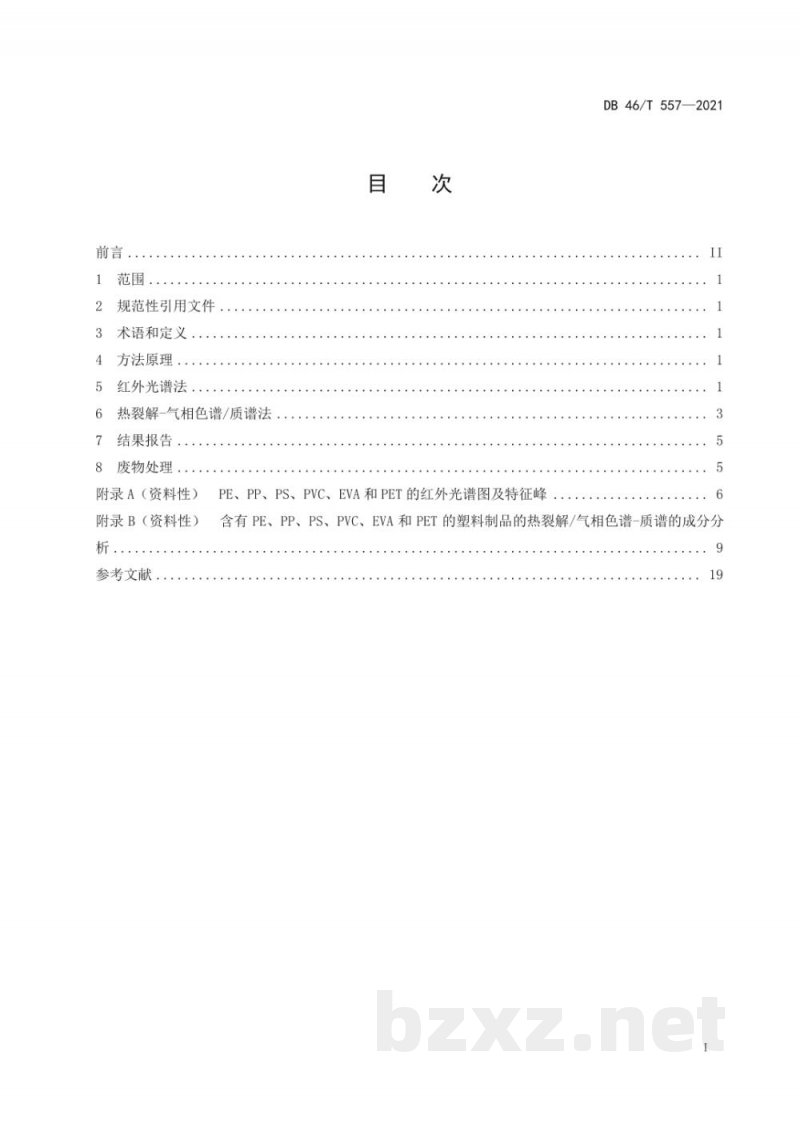

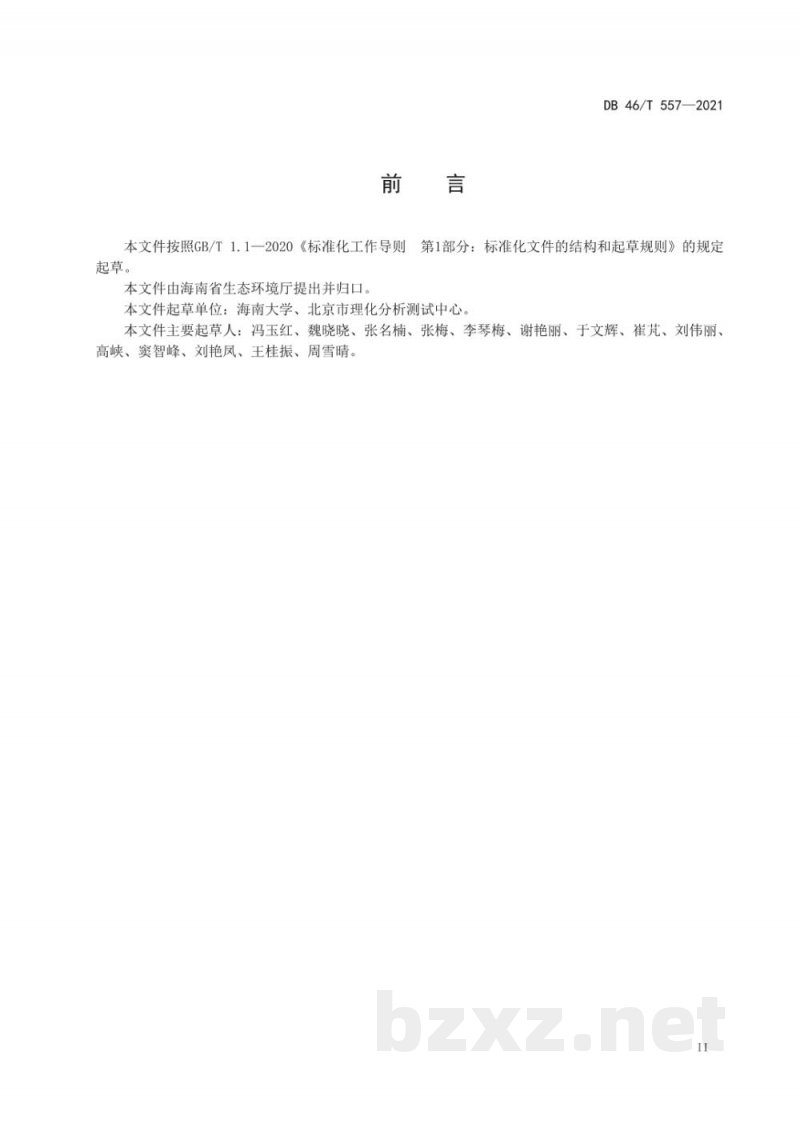

前言

本文件按照GB/T 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由海南省生态环境厅提出并归口。本文件起草单位：海南大学、北京市理化分析测试中心。
本文件主要起草人：冯玉红、魏晓晓、张名楠、张梅、李琴梅、谢艳丽、于文辉、崔芃、刘伟丽、高峡、窦智峰、刘艳凤、王桂振、周雪晴。

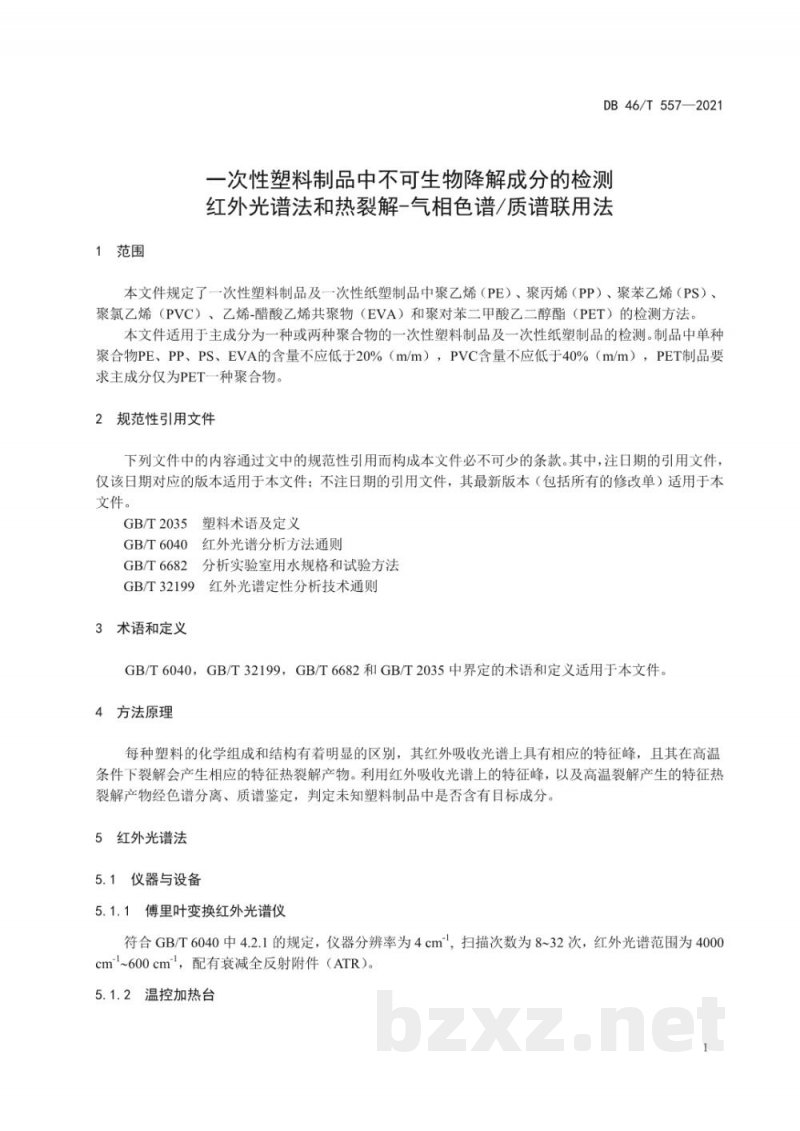

1 范围

本文件规定了一次性塑料制品及一次性纸塑制品中聚乙烯（PE）、聚丙烯（PP）、聚苯乙烯（PS）、聚氯乙烯（PVC）、乙烯-醋酸乙烯共聚物（EVA）和聚对苯二甲酸乙二醇酯（PET）的检测方法。
本文件适用于主成分为一种或两种聚合物的一次性塑料制品及一次性纸塑制品的检测。
制品中单种聚合物PE、PP、PS、EVA的含量不应低于20%（m/m），PVC含量不应低于40%（m/m），PET制品要求主成分仅为PET一种聚合物。

2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
塑料术语及定义：GB/T 2035
分析实验室用水规格和试验方法：GB/T 6040
红外光谱定性分析技术通则：GB/T 6682
塑料术语及定义：GB/T 32199

3 术语和定义

红外光谱分析方法通则
分析实验室用水规格和试验方法
红外光谱定性分析技术通则
GB/T 6040、GB/T 32199、GB/T 6682和GB/T 2035中界定的术语和定义适用于本文件。

4 方法原理

每种塑料的化学组成和结构有着明显的区别，其红外吸收光谱具有相应的特征峰，且其在高温条件下裂解会产生相应的特征热裂解产物。利用红外吸收光谱上的特征峰，以及高温裂解产生的特征热裂解产物经色谱分离、质谱鉴定，判定未知塑料制品中是否含有目标成分。

5 红外光谱法

5.1 仪器与设备

5.1.1 傅里叶变换红外光谱仪
符合GB/T 6040中4.2.1的规定，仪器分辨率为4cm，扫描次数为8~32次，红外光谱范围为4000cm~600cm2，配有衰减全反射附件（ATR）。
5.1.2 温控加热台

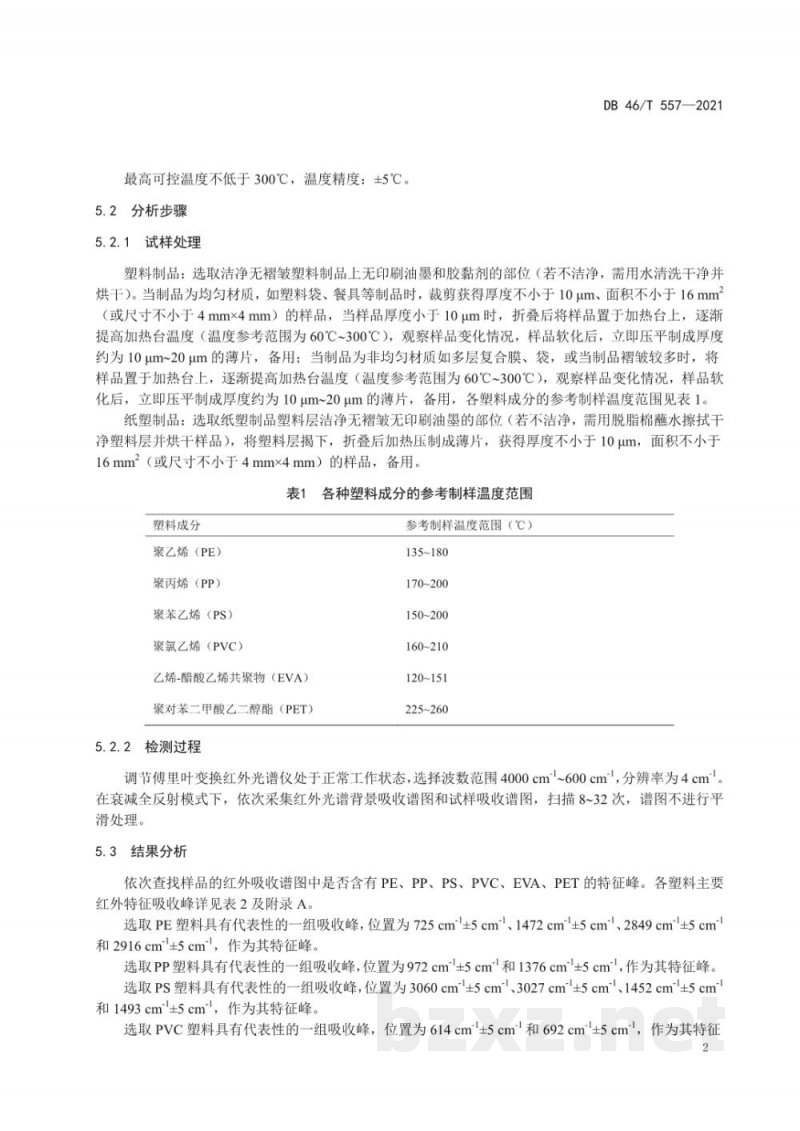

最高可控温度不低于300℃，温度精度：±5℃。

5.2 分析步骤

5.2.1 试样处理

塑料制品：选取洁净无褶皱塑料制品上无印刷油墨和胶黏剂的部位（若不洁净，需用水清洗干净并烘干）。当制品为均匀材质，如塑料袋、餐具等制品时，裁剪获得厚度不小于10um、面积不小于16mm（或尺寸不小于4mm×4mm）的样品，当样品厚度小于10μm时，折叠后将样品置于加热台上，逐渐提高加热台温度（温度参考范围为60℃~300℃），观察样品变化情况，样品软化后，立即压平制成厚度约为10um~20um的薄片，备用；当制品为非均匀材质如多层复合膜、袋，或当制品褶皱较多时，将样品置于加热台上，逐渐提高加热台温度（温度参考范围为60℃~300℃），观察样品变化情况，样品软化后，立即压平制成厚度约为10μm~20μm的薄片，备用，各塑料成分的参考制样温度范围见表1。

纸塑制品：选取纸塑制品塑料层洁净无皱无印刷油墨的部位（若不洁净，需用脱脂棉蘸水擦拭干净塑料层并烘干样品），将塑料层揭下，折叠后加热压制成薄片，获得厚度不小于10μum，面积不小于16mm2（或尺寸不小于4mmx4mm）的样品，备用。

表1 各种塑料成分的参考制样温度范围
塑料成分 | 聚乙烯（PE） | 聚丙烯（PP） | 聚苯乙烯（PS） | 聚氯乙烯（PVC） | 乙烯-醋酸乙烯共聚物（EVA） | 聚对苯二甲酸乙二醇酯（PET）
（内容中断）
