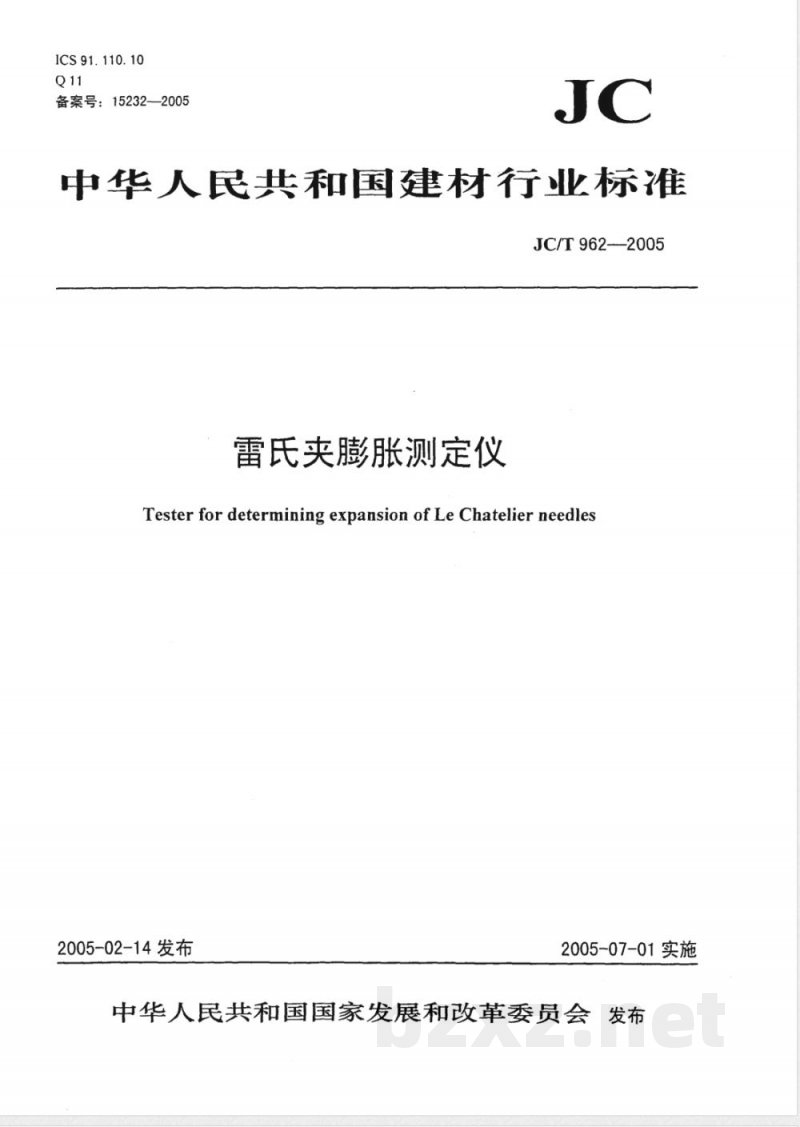

ICS91.110.10
备案号：15232—2005
中华人民共和国建材行业标准
JC/T 962--2005
雷氏夹膨胀测定仪
Tester for determining expansion of Le Chatelier needles2005-02-14发布
2005-07-01实施

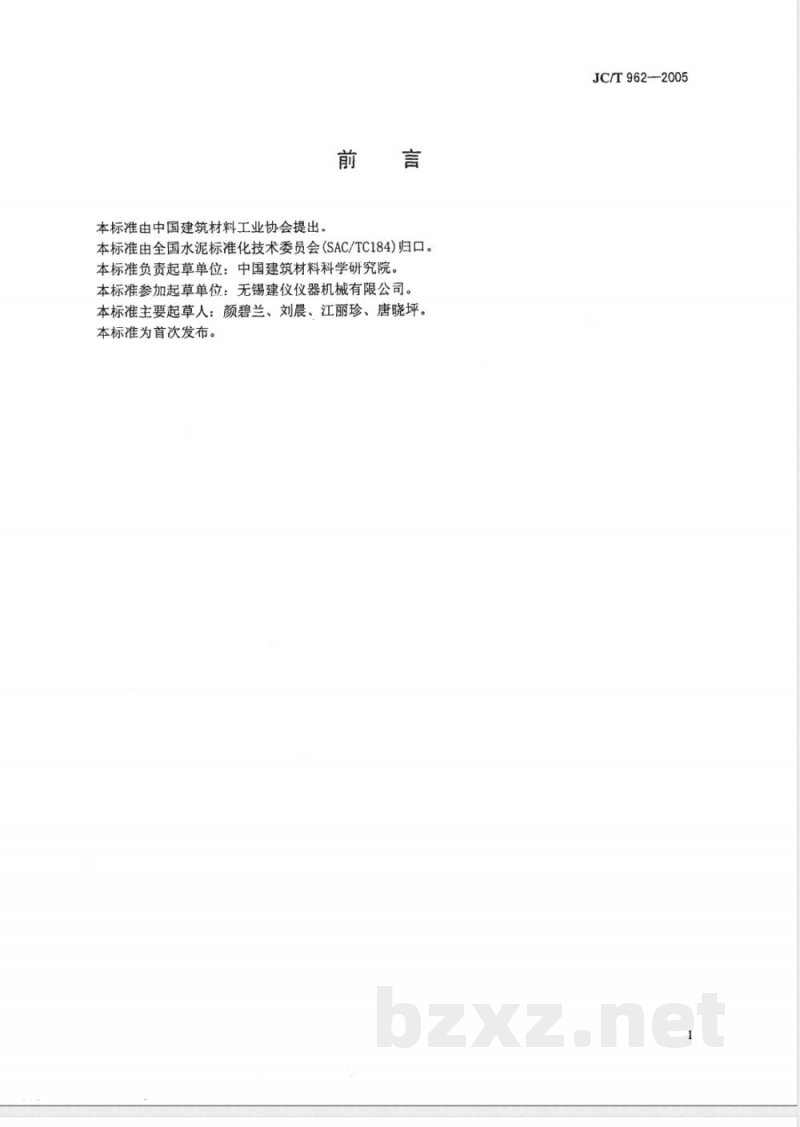

中华人民共和国国家发展和改革委员会发布本标准由中国建筑材料工业协会提出。前言
本标准由全国水泥标准化技术委员会(SAC/TC184)归口。本标准负责起草单位：中国建筑材料科学研究院。本标准参加起草单位：无锡建仪仪器机械有限公司。本标准主要起草人：颜碧兰、刘晨、江丽珍、唐晓坪。本标准为首次发布。
JC/T962-2005

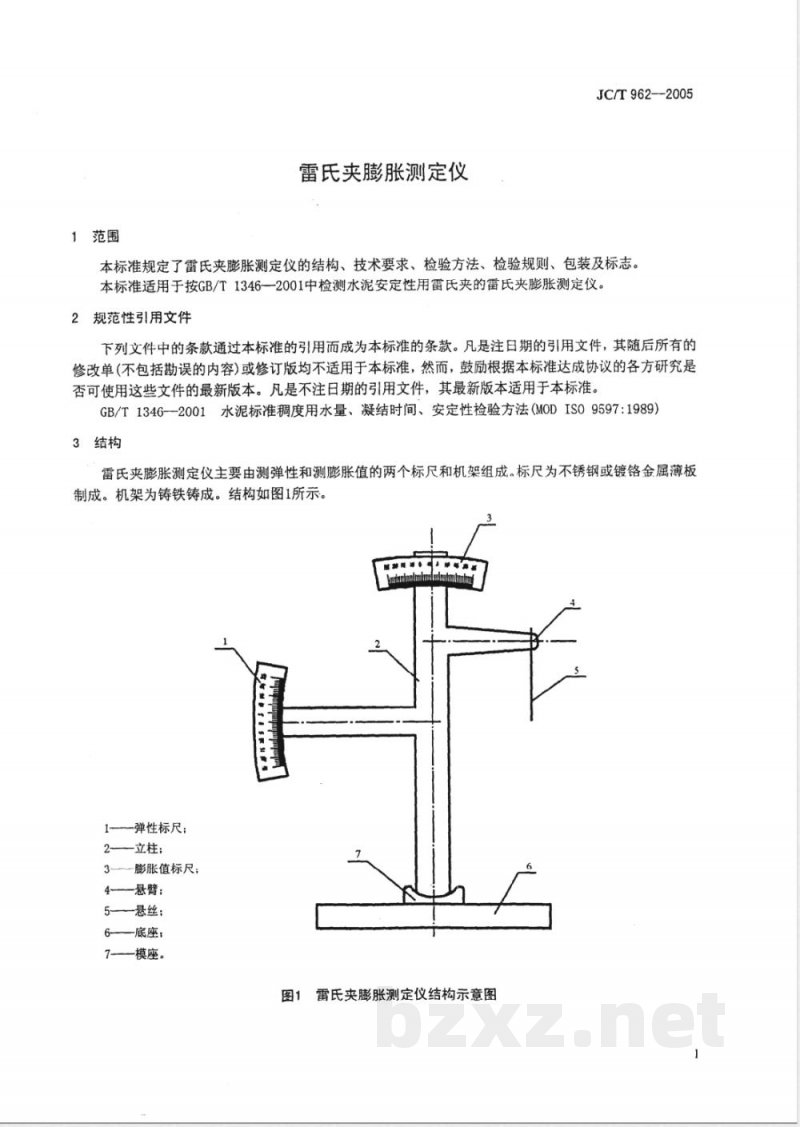

1范围
雷氏夹膨胀测定仪
JC/T962--2005
本标准规定了雷氏夹膨胀测定仪的结构、技术要求、检验方法、检验规则、包装及标志。本标准适用于按GB/T1346一2001中检测水泥安定性用雷氏夹的雷氏夹膨胀测定仪。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1346-2001水泥标准稠度用水量、凝结时间、安定性检验方法(MODIS09597:1989)3结构
雷氏夹膨胀测定仪主要由测弹性和测膨胀值的两个标尺和机架组成。标尺为不锈钢或镀铬金属薄板制成。机架为铸铁铸成。结构如图1所示。--
一弹性标尺：
2立柱；
3—---膨胀值标尺；
4—悬臂：
5———悬丝；
6——底座：
7模座。
图1雷氏夹膨胀测定仪结构示意图JC/T962—2005

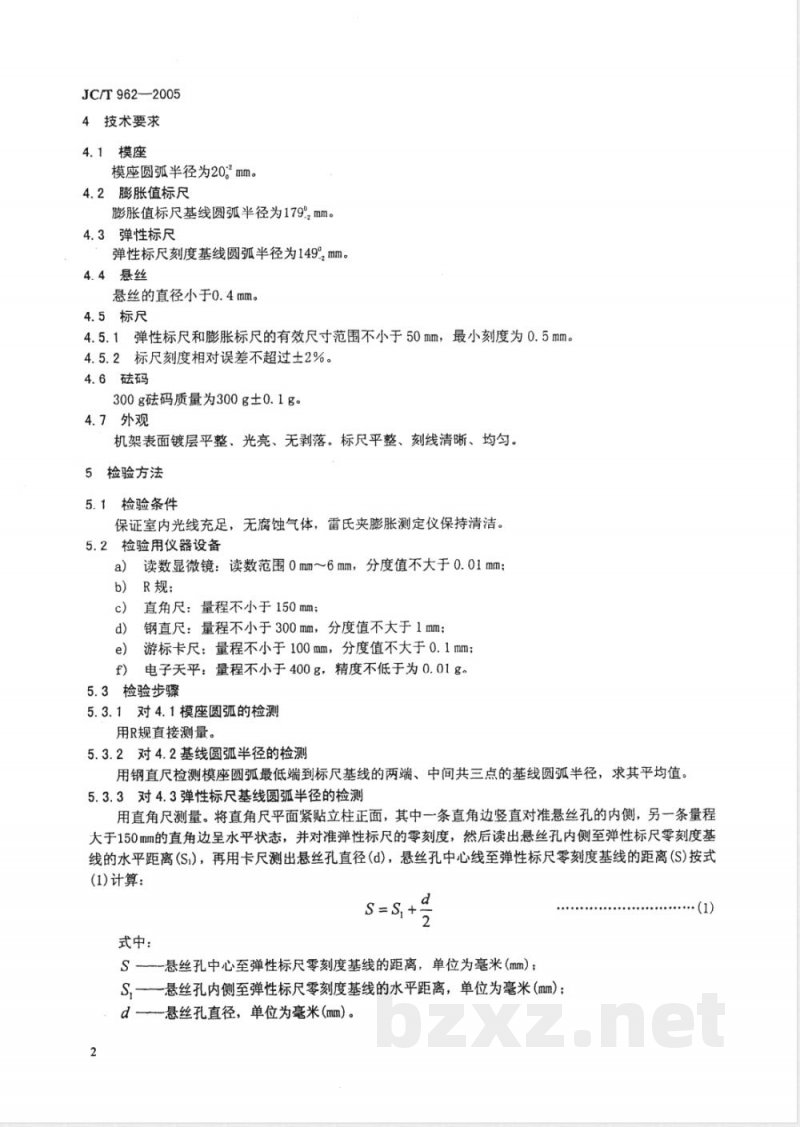

4技术要求
4.1模座
模座圆弧半径为20mm。
4.2膨胀值标尺
膨胀值标尺基线圆弧半径为179°，mm。4.3弹性标尺
弹性标尺刻度基线圆弧半径为149mm。4.4悬丝
悬丝的直径小于0.4mm。
4.5标尺
4.5.1弹性标尺和膨胀标尺的有效尺寸范围不小于50mm，最小刻度为0.5mm。4.5.2标尺刻度相对误差不超过士2%。4.6码
300g码质量为300g±0.1g。
4.7外观
机架表面镀层平整、光亮、无剥落。标尺平整、刻线清晰、均匀。5检验方法
5.1检验条件
保证室内光线充足，无腐蚀气体，雷氏夹膨胀测定仪保持清洁。5.2检验用仪器设备
读数显微镜：读数范围0mm~6mm，分度值不大于0.01mm；a)
b）R规；
直角尺：量程不小于150mm；
钢直尺：量程不小于300mm，分度值不大于1mm；游标卡尺：量程不小于100mm，分度值不大于0.1mm；电子天平：量程不小于400g，精度不低于为0.01g。f)
5.3检验步骤
5.3.1对4.1模座圆弧的检测
用R规直接测量。bzxZ.net
5.3.2对4.2基线圆弧半径的检测用钢直尺检测模座圆弧最低端到标尺基线的两端、中间共三点的基线圆弧半径，求其平均值。5.3.3对4.3弹性标尺基线圆弧半径的检测用直角尺测量。将直角尺平面紧贴立柱正面，其中一条直角边竖直对准悬丝孔的内侧，另一条量程大于150mm的直角边呈水平状态，并对准弹性标尺的零刻度，然后读出悬丝孔内侧至弹性标尺零刻度基线的水平距离(S），再用卡尺测出悬丝孔直径（d)，悬丝孔中心线至弹性标尺零刻度基线的距离(S)按式(1)计算：
式中：
S悬丝孔中心至弹性标尺零刻度基线的距离，单位为毫米(mm）；S,—悬丝孔内侧至弹性标尺零刻度基线的水平距离，单位为毫米(mm)；d悬丝孔直径，单位为毫米（mm）。2
5.3.4对4.4悬丝直径的检测
用游标卡尺测量三点，取平均值。5.3.5对4.5.1弹性标尺和膨胀标尺的有效尺寸范围和最小刻度的检查自测检查。

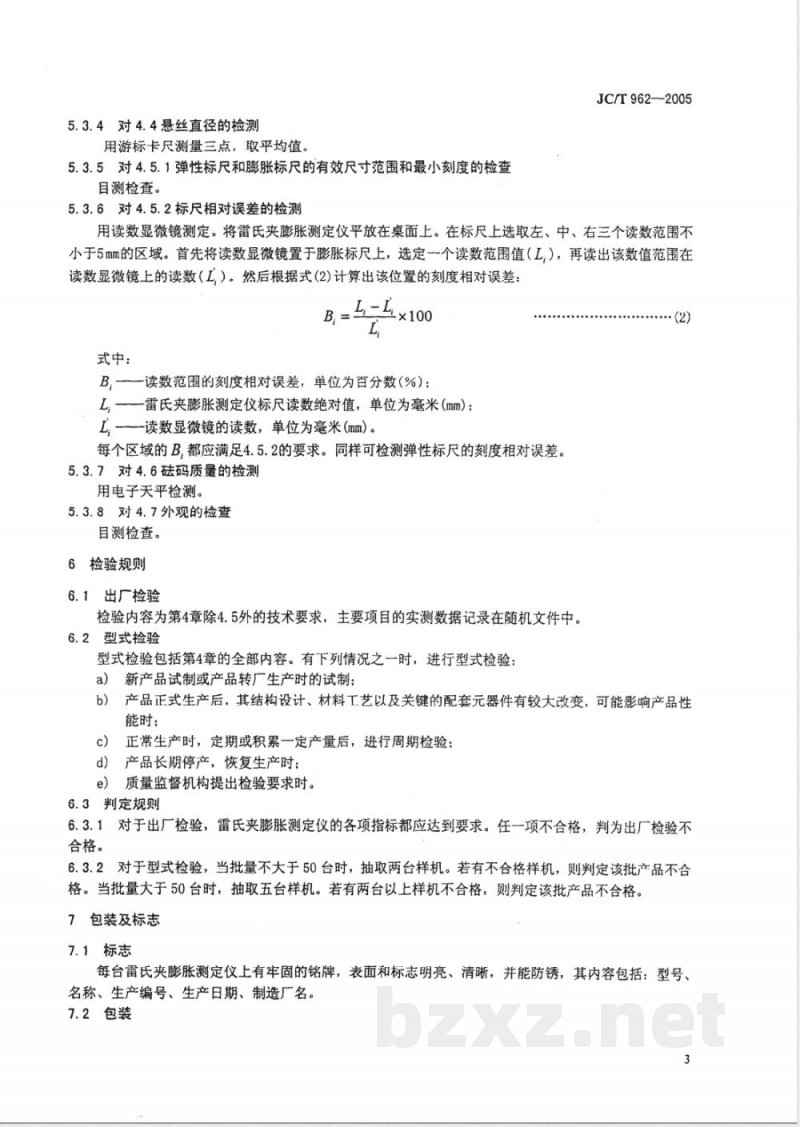

5.3.6对4.5.2标尺相对误差的检测JC/T962—2005
用读数显微镜测定。将雷氏夹膨胀测定仪平放在桌面上。在标尺上选取左、中、右三个读数范围不小于5mm的区域。首先将读数显微镜置于膨胀标尺上，选定一个读数范围值（L，），再读出该数值范围在读数显微镜上的读数（L,）。然后根据式(2)计算出该位置的刻度相对误差：-×100
式中：
B，一一读数范围的刻度相对误差，单位为百分数（%）；L,雷氏夹膨胀测定仪标尺读数绝对值，单位为毫米（mm)：L，读数显微镜的读数，单位为毫米(mm）。每个区域的B，都应满足4.5.2的要求。同样可检测弹性标尺的刻度相对误差。5.3.7对4.6码质量的检测
用电子天平检测。
5.3.8对4.7外观的检查
目测检查。
6检验规则
6.1出厂检验
检验内容为第4章除4.5外的技术要求，主要项目的实测数据记录在随机文件中。6.2型式检验
型式检验包括第4章的全部内容。有下列情况之一时，进行型式检验：新产品试制或产品转厂生产时的试制：a）
b）产品正式生产后，其结构设计、材料工艺以及关键的配套元器件有较大改变，可能影响产品性能时：
正常生产时，定期或积累一定产量后，进行周期检验；c）
产品长期停产，恢复生产时；
质量监督机构提出检验要求时。6.3判定规则
6.3.1对于出厂检验，雷氏夹膨胀测定仪的各项指标都应达到要求。任一项不合格，判为出厂检验不合格。
6.3.2对于型式检验，当批量不大于50台时，抽取两台样机。若有不合格样机，则判定该批产品不合格。当批量大于50台时，抽取五台样机。若有两台以上样机不合格，则判定该批产品不合格。7包装及标志
7.1标志
每台雷氏夹膨胀测定仪上有牢固的铭牌，表面和标志明亮、清晰，并能防锈，其内容包括：型号、名称、生产编号、生产日期、制造厂名。7.2包装
JC/T962—2005
7.2.1产品合格证、使用说明书、检验报告、装箱单及备用件等与雷氏夹膨胀测定仪一起装箱。7.2.2
雷氏夹膨胀测定仪装箱时，箱内空隙用纸屑、泡沫塑料等填实。包装箱上字样和标志清楚，内容包括：7.2.3
制造厂名，型号名称及生产编号；收货单位和地址；
“请勿倒置”、“小心轻放”等。中华人民共和国
建材行业标准
雷氏夹膨胀测定仪
Tester for determining expansionof Le Chatelier needles
JC/T962--2005
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权所有不得翻印
6印张0.5字数12千字
开本880×12301/16
2005年7月第一次印刷
2005年7月第一版
印数1—300
定价8.00元
书号：1580159·147
