SJ 50681/79-1999BMA—JYB3型(接半硬电缆)插孔接触件螺纹安装射频同轴插座连接器详细规范

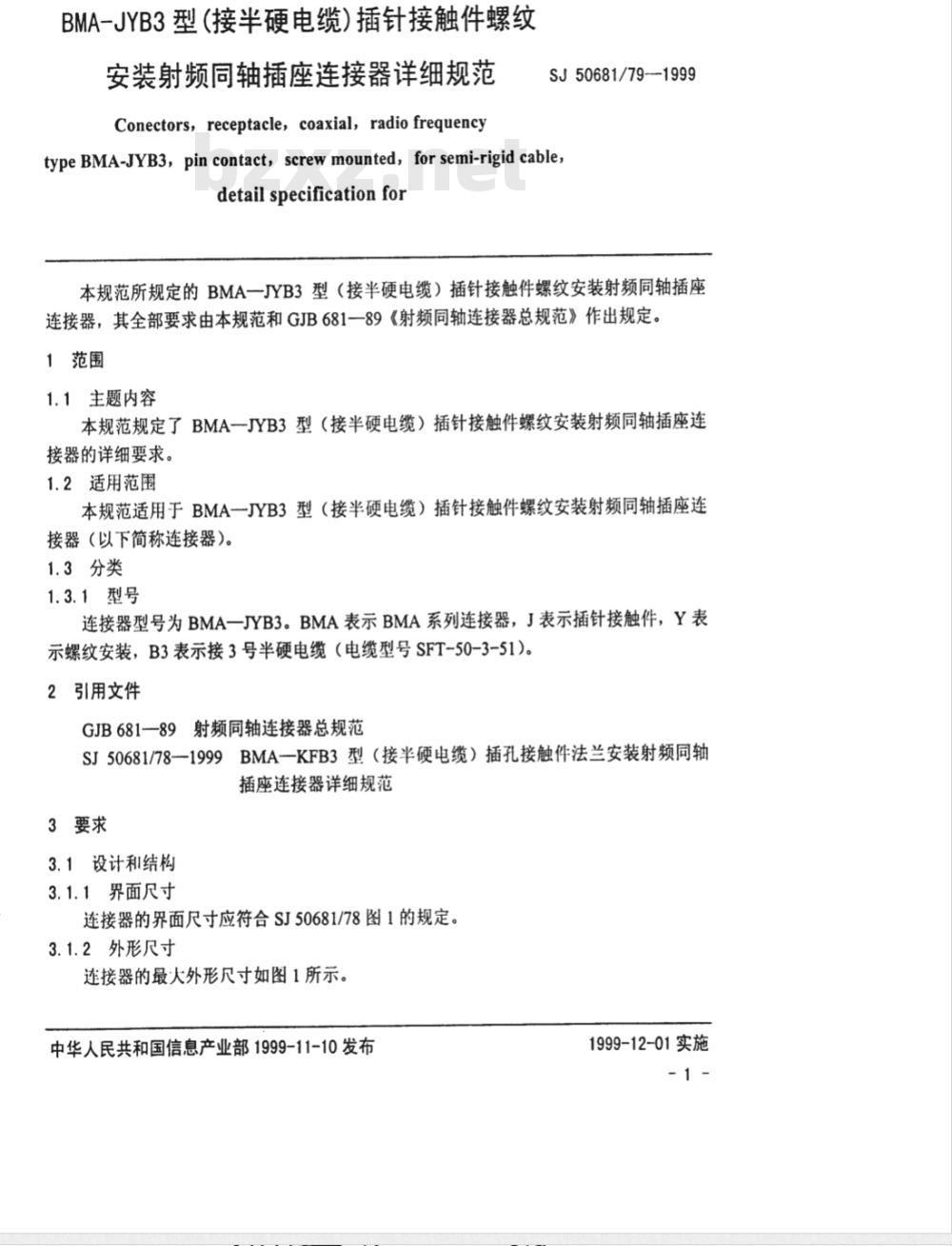

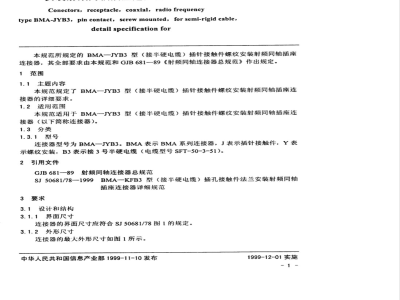

BMA-JYB3型（接半硬电缆）插针接触件螺纹安装射频同轴插座连接器详细规范Conectors，receptacle, coaxial，radiofrequencySJ50681/79--1999
typeBMA-JYB3,pincontact，screwmounted，forsemi-rigid cabledetail specificationfor
本规范所规定的BMA一JYB3型（接半硬电缆）插针接触件螺纹安装射频同轴插座连接器，其全部要求由本规范和GJB681一89《射频同轴连接器总规范》作出规定。1范围
1.1主题内容
本规范规定了BMA一JYB3型（接半硬电缆）插针接触件螺纹安装射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于BMA一JYB3型（接半硬电缆）插针接触件螺纹安装射频同轴插座连接器（以下简称连接器）。
1.3分类
1.3.1型号
连接器型号为BMA一JYB3。BMA表示BMA系列连接器，J表示插针接触件，Y表示螺纹安装，B3表示接3号半硬电缆（电缆型号SFT-50-3-51）。2引用文件
GJB681-89射频同轴连接器总规范SJ50681/78--1999BMA--KFB3型（接半硬电缆）插孔接触件法兰安装射频同轴插座连接器详细规范
3要求
3.1设计和结构
3.1.1界面尺寸
连接器的界面尺寸应符合SJ50681/78图1的规定。3.1.2外形尺寸
连接器的最大外形尺寸如图1所示。中华人民共和国信息产业部1999-11-10发布1999-12-01实施
3.1.3安装要求
外形尺寸
安装孔尺寸

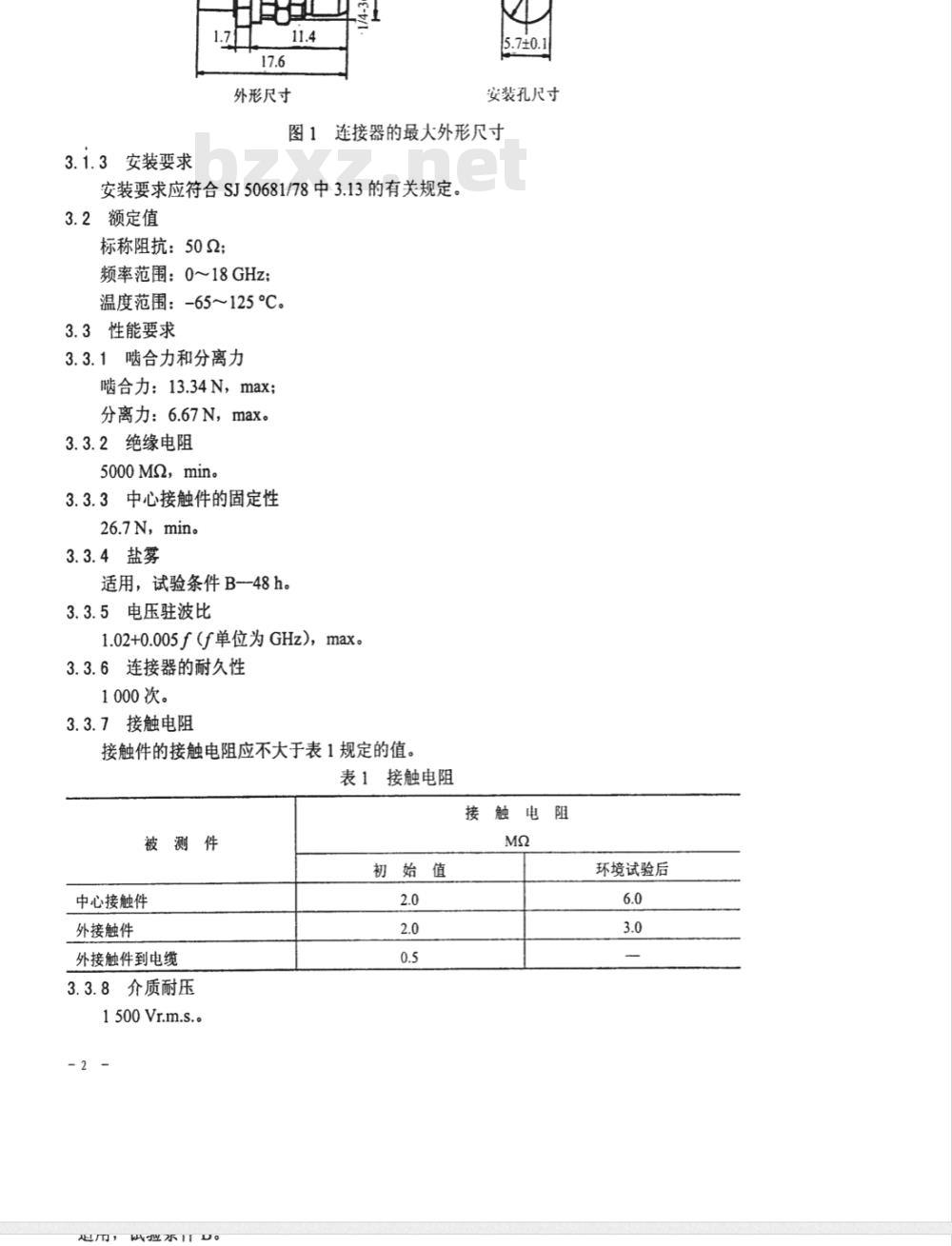

图1连接器的最大外形尺寸
安装要求应符合SJ50681/78中3.13的有关规定。3.2额定值
标称阻抗：502；
频率范围：0~18GHz；
温度范围：-65～125℃。
3.3性能要求
3.3.1啮合力和分离力
啮合力：13.34N，max；
分离力：6.67N，max。
3.3.2绝缘电阻
5000MQ，min。
3.3.3中心接触件的固定性
26.7N,min。
3.3.4盐雾
适用，试验条件B-48h。
3.3.5电压驻波比
1.02+0.005f（f单位为GHz），max。3.3.6连接器的耐久性
1000次。
3.3.7接触电阻
接触件的接触电阻应不大于表1规定的值。表1接触电阻
接触电阻
被测件
中心接触件
外接触件
外接触件到电缆
3.3.8介质耐压
1500Vr.m.s.。
初始值
环境试验后

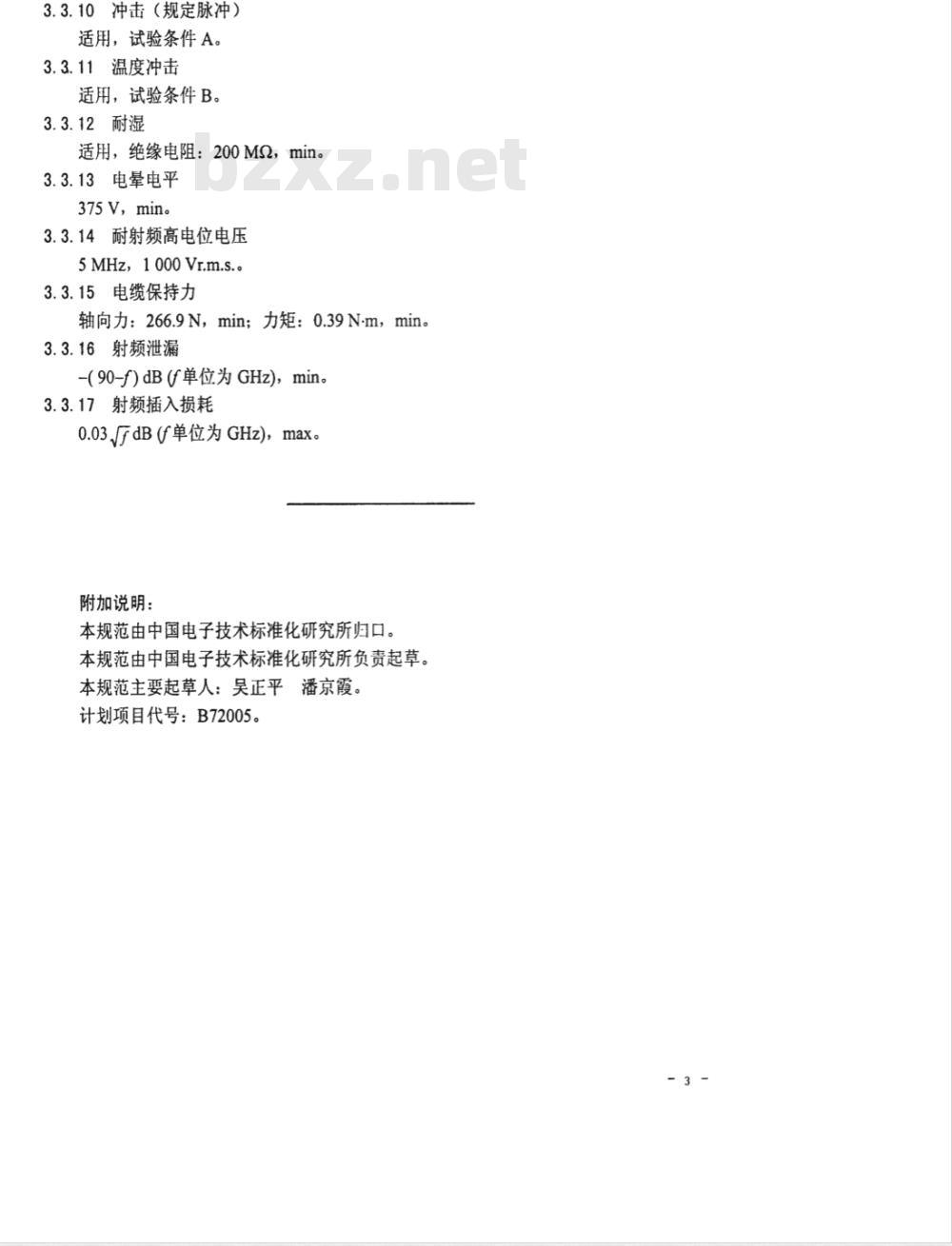

3.3.10冲击（规定脉冲）
适用，试验条件A。
3.3.11温度冲击
适用，试验条件B。
3.3.12耐湿
适用，绝缘电阻：200MQ，min。3.3.13电晕电平
375V,min。
3.3.14耐射频高电位电压
5MHz,1000Vr.m.s.。
3.3.15电缆保持力
轴向力：266.9N，min；力矩：0.39Nm，min。3.3.16射频泄漏
-(90-f)dB(f单位为GHz)，min。3.3.17射频插入损耗
0.03JdB（f单位为GHz)，max。
附加说明：
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所负责起草。本规范主要起草人：吴正平潘京霞。计划项目代号：B72005。

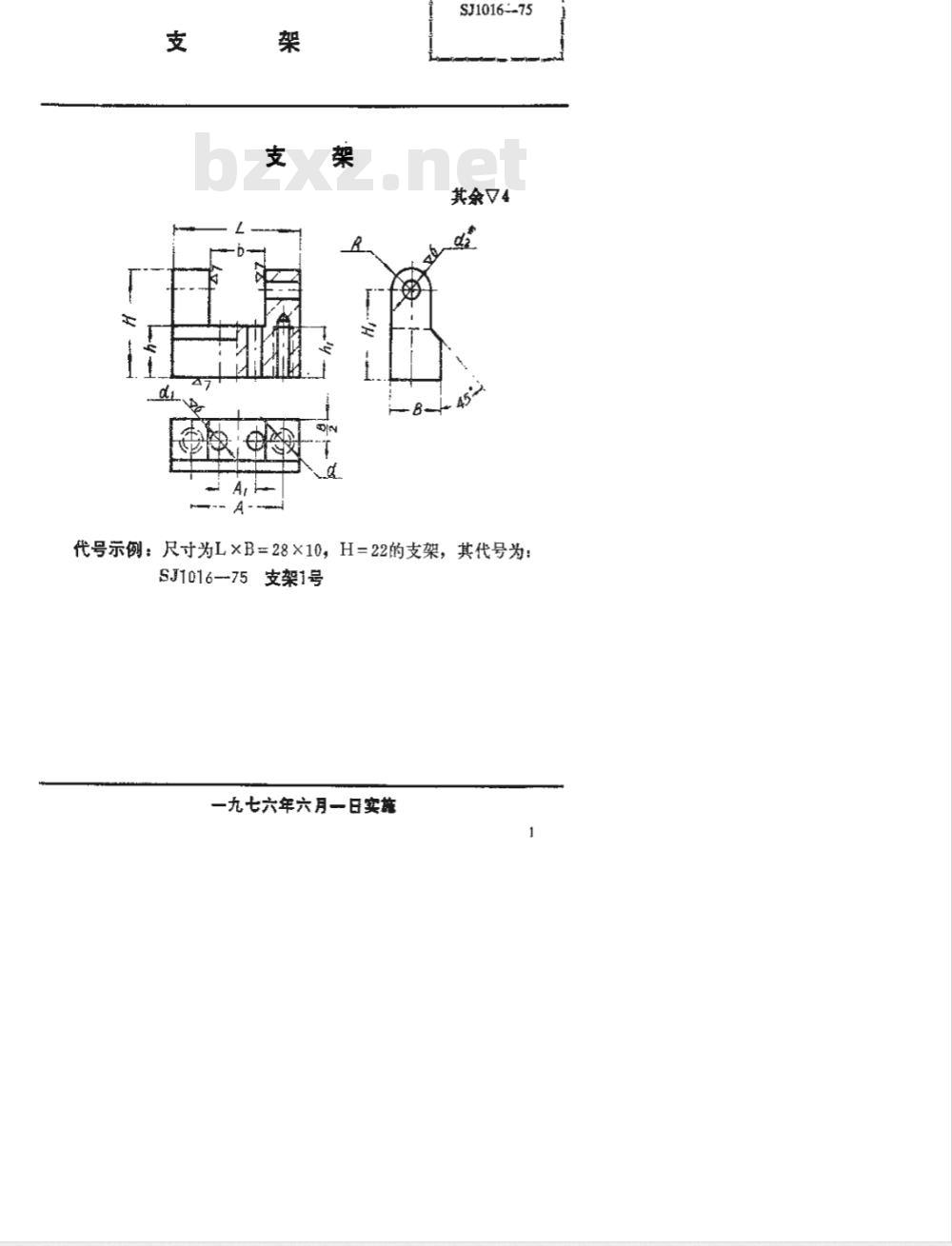

SJ1016~-75
