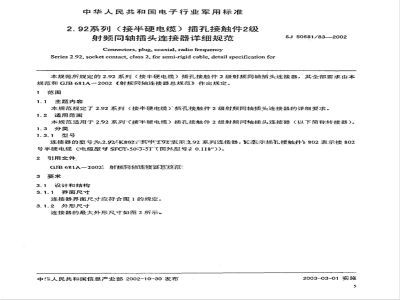

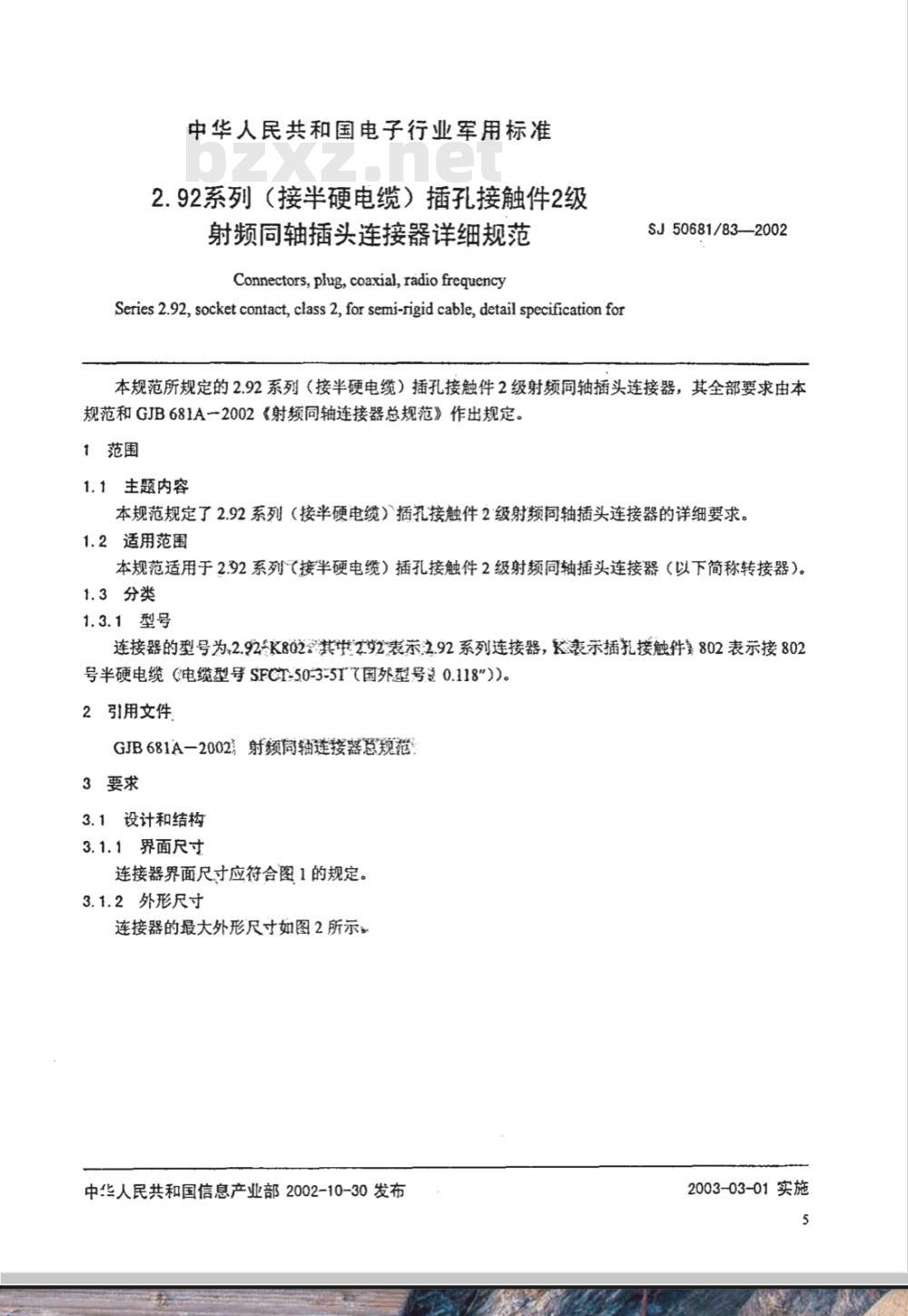

中华人民共和国电子行业军用标准2.92系列（接半硬电缆）插孔接触件2级射频同轴插头连接器详细规范
Connectors,phug,coaxial,radiofrequencySeries 2.92, socket contact, class 2, for semi-rigid cable, detail specification forSJ50681/83—2002
本规范所规定的2.92系列（接半硬电缆）插孔接触件2级射频同轴插头连接器，其全部要求由本规范和GJB681A2002《射频同轴连接器总规范》作出规定。1范围
1.1主题内容
本规范规定了2.92系列（接半硬电缆）插孔接触件2级射频同轴插头连接器的详细要求。1.2适用范围
本规范适用于2.92系列（接半硬电缆）插孔接触件2级射频同轴插头连接器（以下简称转接器）。1.3分类
1.3.1型号
连接器的型号为2.92K802其2.92表示2.92系列连接器，K表示插扎接触件802表示接802号半硬电缆（电缆型号SFCr-50-3-5T（国外型号总0.118\))。2引用文件
GJB681A-2002，射频同轴连接器总规范3要求
3.1设计和结构
3.1.1界面尺寸
连接器界面尺寸应符合图1的规定。3.1.2外形尺寸
连接器的最大外形尺寸如图2所示：中华人民共和国信息产业部2002-10-30发布2003-03-01实施
1.机械和电气基准面。
SJ50681/83—2002
0.76±0.38
0'8-127
188°8.10
见注3
见注1
60.8.2655
128-65
0.13maxx45
S9E-S20
2.当孔径与直径为0.914mm0.940mm的插针插合时，尺寸应满足反射系数、插合特性及连接器耐久性要求。3．不允许倒角，允许根切。

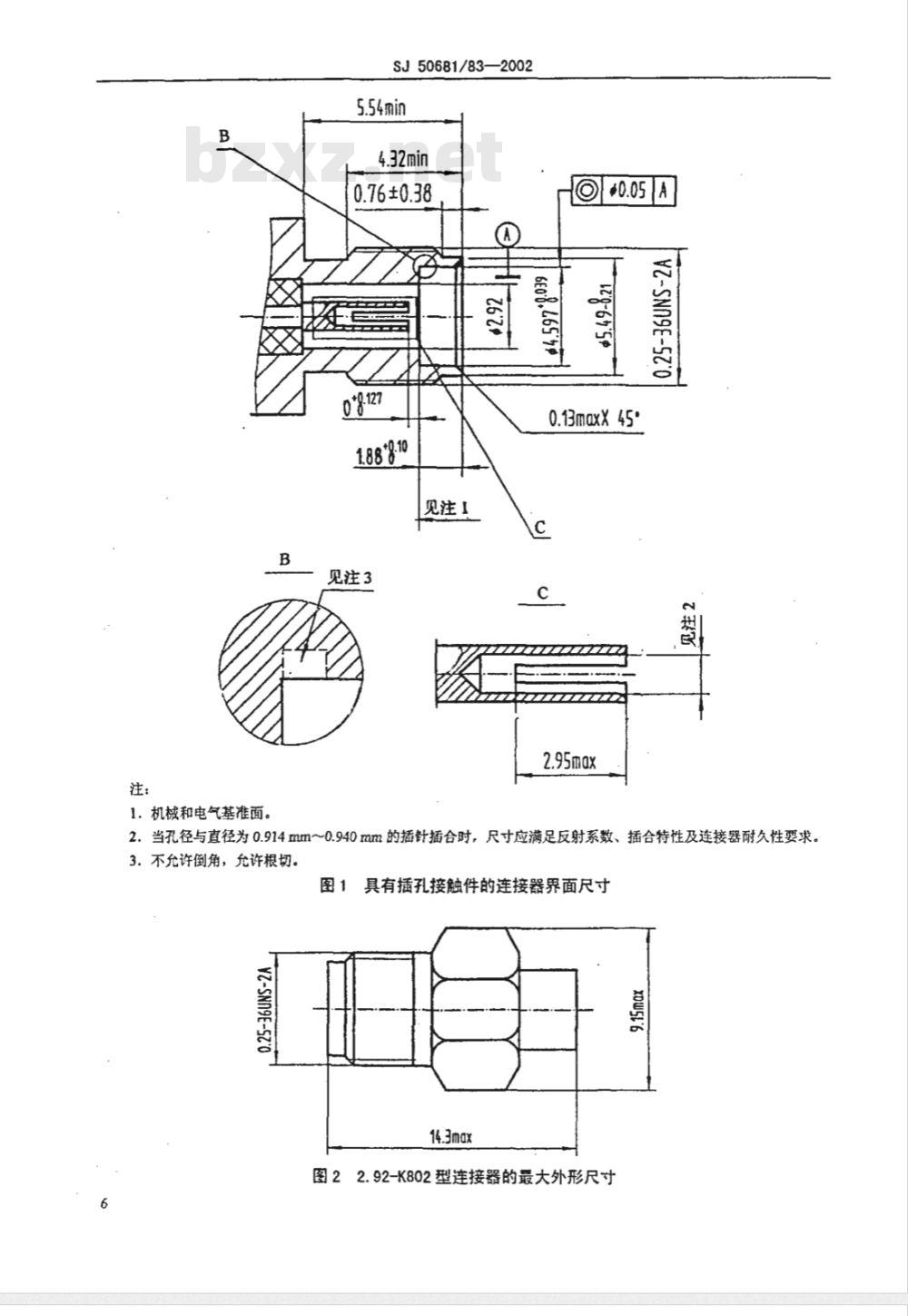

图1具有插孔接触件的连接器界面尺寸YZ-SN9E-520
图22.92-K802型连接器的最大外形尺寸xow5t6

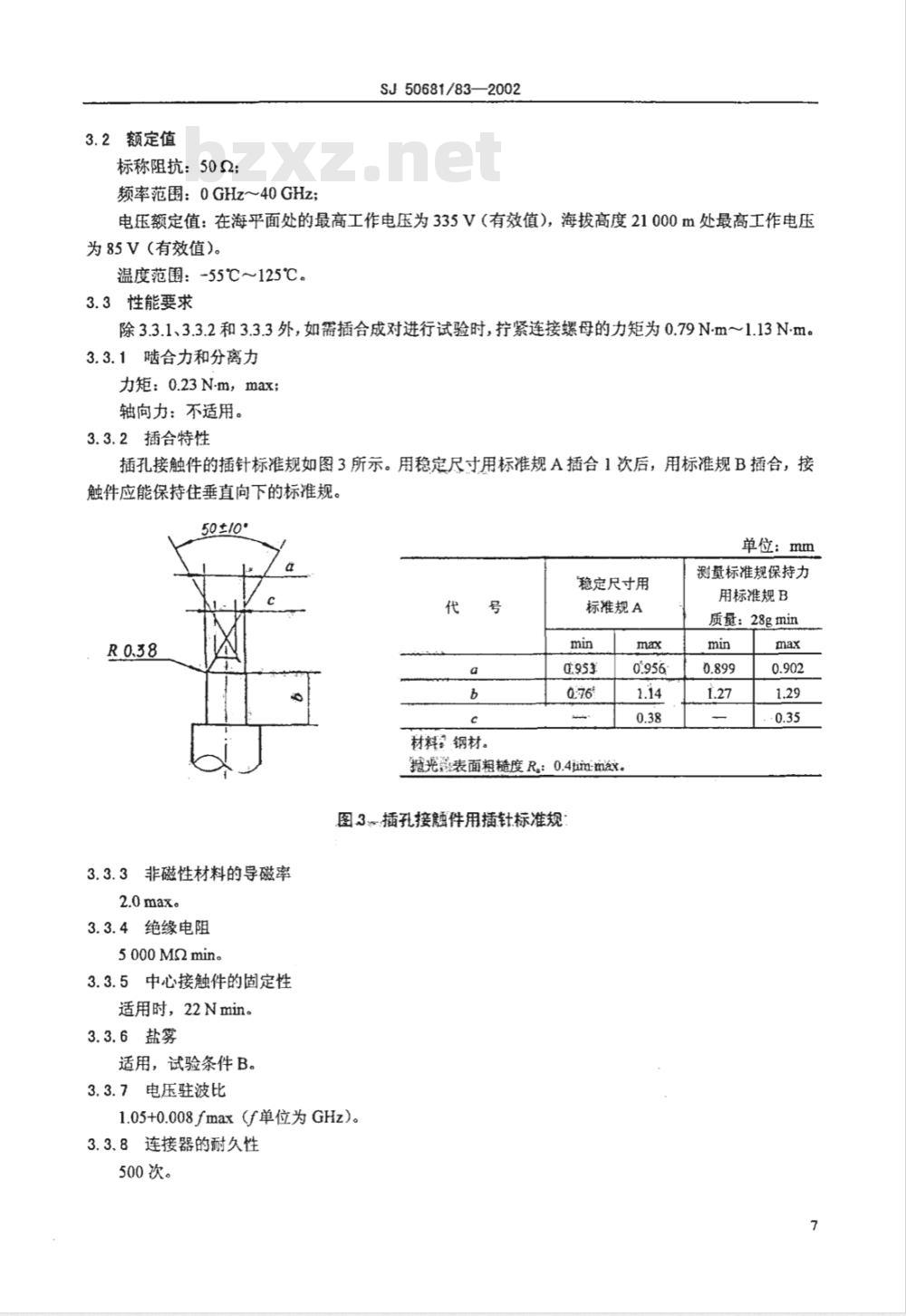

3.2额定值
标称阻抗：502
频率范围：0GHz40GHz；
SJ50681/83—2002
电压额定值：在海平面处的最高工作电压为335V（有效值），海拔高度21000m处最高工作电压为85V（有效值）。
温度范围：-55℃~125℃。
3.3性能要求
除3.3.1、3.3.2和3.3.3外，如需插合成对进行试验时，拧紧连接螺母的力矩为0.79Nm～1.13Nm。3.3.1啮合力和分离力
力矩：0.23N-m，max；
轴向力：不适用。
3.3.2插合特性
插孔接触件的插针标准规如图3所示。用稳定尺寸用标准规A插合1次后，用标准规B插合，接触件应能保持住垂直向下的标准规。50±10
3.3.3非磁性材料的导磁率
2.0max。
3.3.4绝缘电阻
5000MQmin。
3.3.5中心接触件的固定性
适用时，22Nmin。bZxz.net
3.3.6盐雾
适用，试验条件B。
3.3.7电压驻波比
材料：钢材。
稳定尺寸用
标准规A
抛光表面粗糙度R：0.4jimmax。图3插孔接触件用插针标准规
1.05+0.008fmax（f单位为GHz）。3.3、8连接器的耐久性
500次。
单位：mm
测量标准规保持力
用标准规B
质量：28gmin

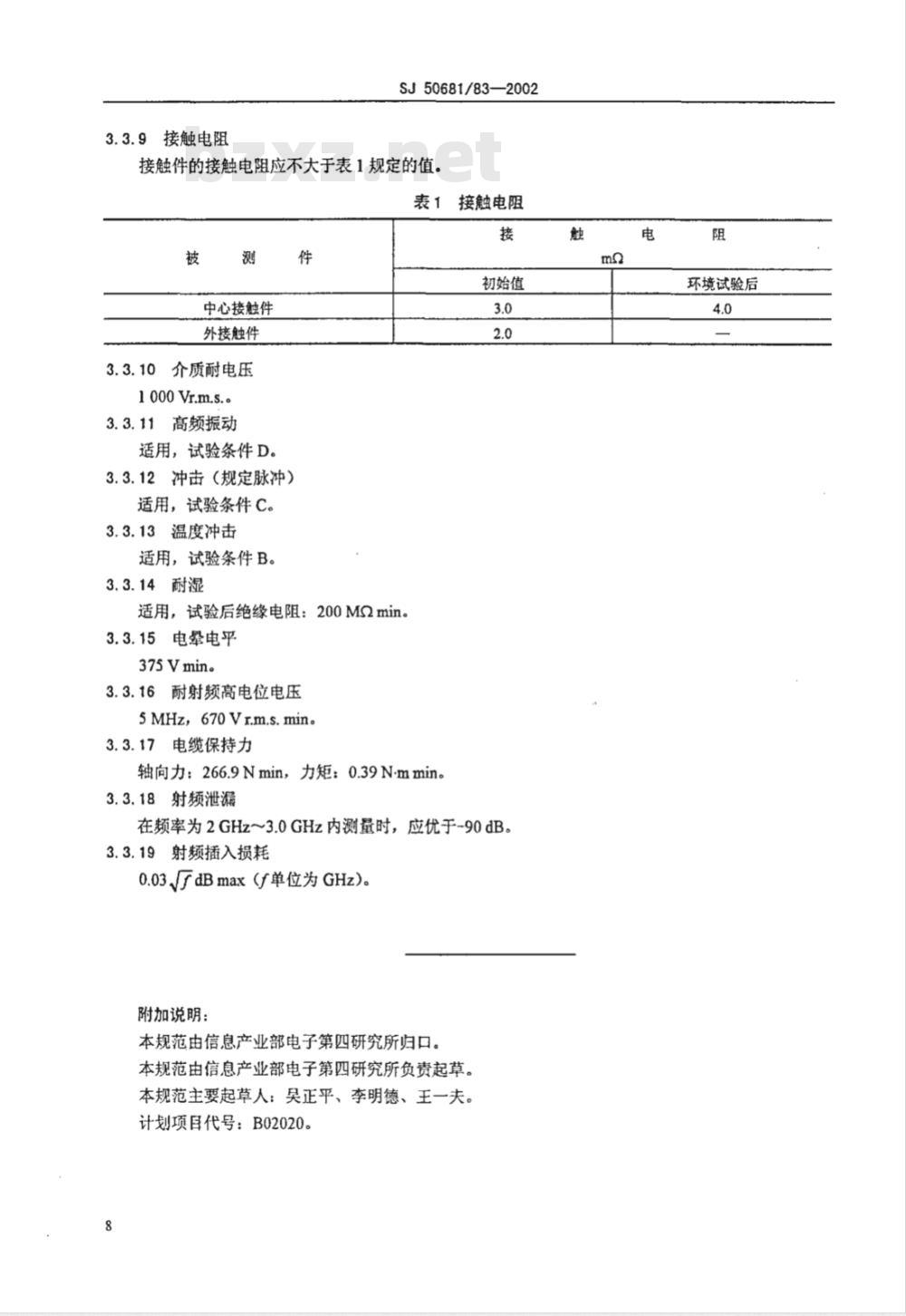

3.3.9接触电阻
SJ50681/83—2002
接触件的接触电阻应不大于表1规定的值。表1接触电阻
中心接触件
外接触件
3.3.10介质耐电压
1 000 Vr.m.s.。
3.3.11高频振动
适用，试验条件D。
3.3.12冲击（规定脉冲）
适用，试验条件C。
3.3.13温度冲击
适用，试验条件B。
3.3.14耐湿
适用，试验后绝缘电阻：200MQmin。3.3.15电晕电平
375Vmin。
3.3.16耐射频高电位电压
5MHz，670Vr.m.s.min
3.3.17电缆保持力
轴向力：266.9Nmin，力矩：0.39Nmmin。3.3.18射频泄漏
初始值
在频率为2GHz～3.0GHz内测量时，应优于-90dB。3.3.19射频插入损耗
0.03厂dBmax（f单位为GHz)。
附加说明：
本规范由信息产业部电子第四研究所归口。本规范由信息产业部电子第四研究所负责起草。本规范主要起草人：吴正平、李明德、王一夫。计划项目代号：B02020。
环境试验后
