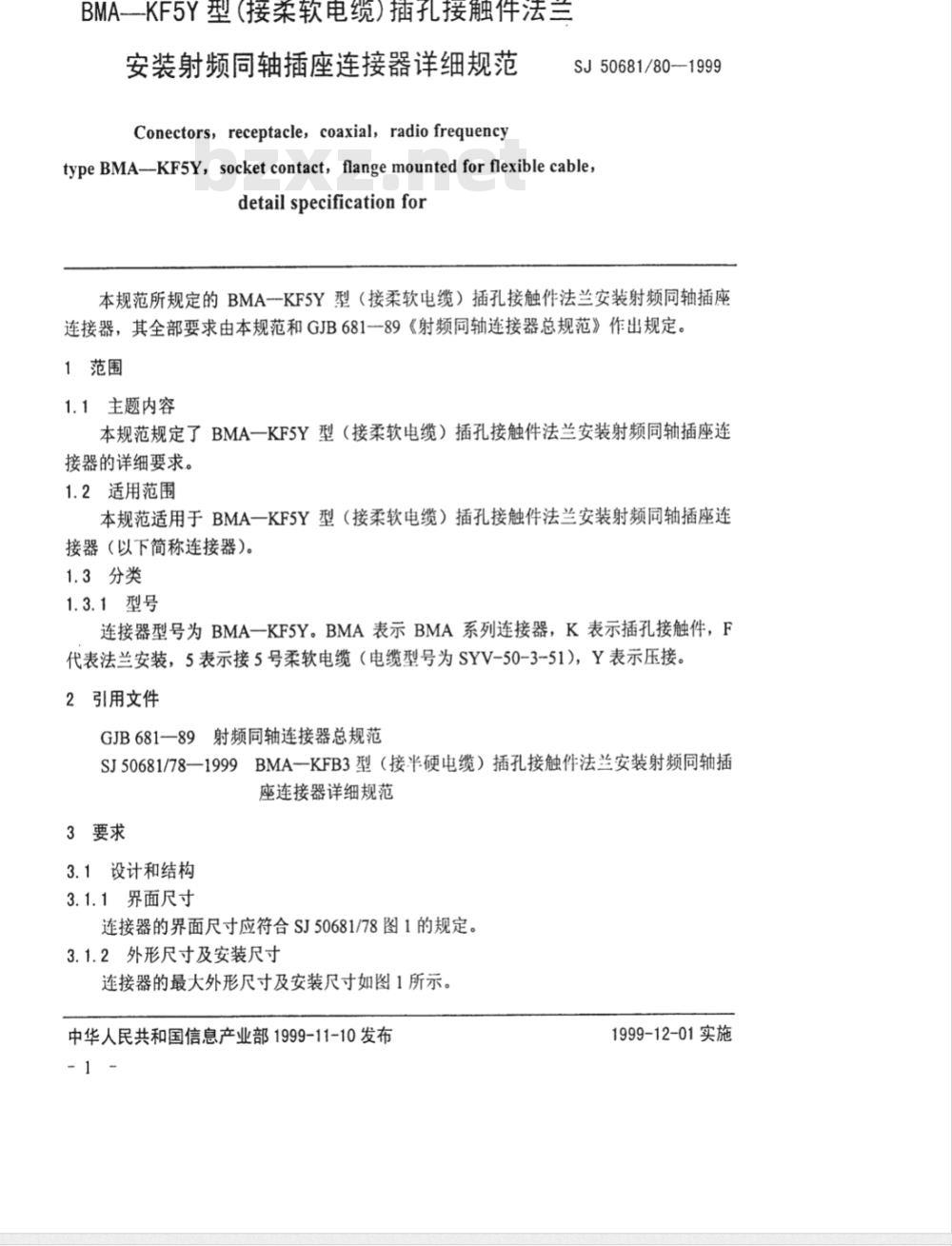

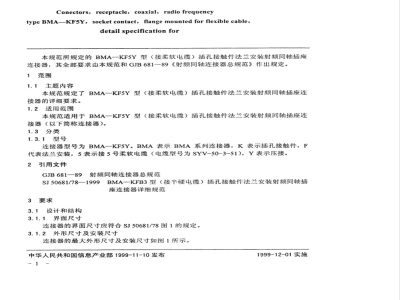

SJ 50681/80-1999BMA—KF5Y型(接柔软电缆)插孔接触件法兰安装射频同轴插座连接器详细规范

BMA-KF5Y型（接柔软电缆）插孔接触件法兰安装射频同轴插座连接器详细规范Conectors，receptacle,coaxial,radiofrequencySJ50681/80-1999
typeBMA-KF5Y，socketcontact，flangemountedforflexiblecabledetailspecificationfor
本规范所规定的BMA-KF5Y型（接柔软电缆）插孔接触件法兰安装射频同轴插座连接器，其全部要求由本规范和GJB681一89《射频同轴连接器总规范》作出规定。1范围
1.1主题内容
本规范规定了BMA一KF5Y型（接柔软电缆）插孔接触件法兰安装射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于BMA一KF5Y型（接柔软电缆）插孔接触件法兰安装射频同轴插座连接器（以下简称连接器）。
1.3分类
1.3.1型号
连接器型号为BMA一KF5Y。BMA表示BMA系列连接器，K表示插孔接触件，F代表法兰安装，5表示接5号柔软电缆（电缆型号为SYV-50-3-51），Y表示压接2引用文件
GJB68189射频同轴连接器总规范SJ50681/78一1999BMAKFB3型（接半硬电缆）插孔接触件法兰安装射频同轴插座连接器详细规范
3要求
3.1设计和结构
3.1.1界面尺寸
连接器的界面尺寸应符合SJ50681/78图1的规定。3.1.2外形尺寸及安装尺寸
连接器的最大外形尺寸及安装尺寸如图1所示。中华人民共和国信息产业部1999-11-10发布-1
1999-12-01实施
3.1.3安装要求
外形尺寸
安装孔尺寸

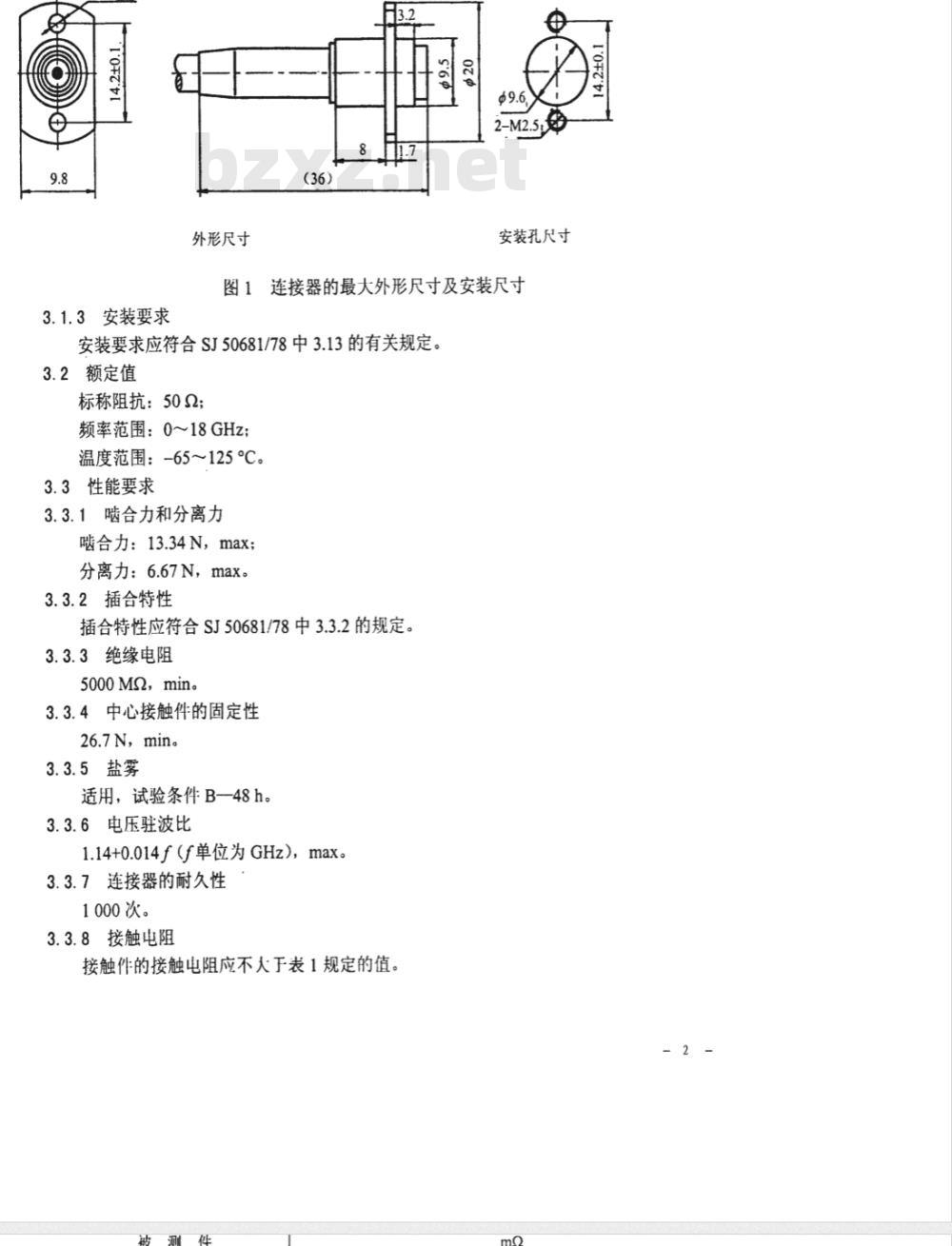

图1连接器的最大外形尺寸及安装尺寸安装要求应符合SJ50681/78中3.13的有关规定。3.2额定值
标称阻抗：502；
频率范围：0~18GHz；
温度范围：-65~125℃。
3.3性能要求
3.3.1啮合力和分离力
啮合力：13.34N，max；
分离力：6.67N，max。
3.3.2插合特性
插合特性应符合SJ50681/78中3.3.2的规定。3.3.3绝缘电阻
5000MQ，min。
3.3.4中心接触件的固定性
26.7N,min。
3.3.5盐雾
适用，试验条件B一48h。
3.3.6电压驻波比
1.14+0.014f（f单位为GHz），max。3.3.7连接器的耐久性
1000次。
3.3.8接触电阻

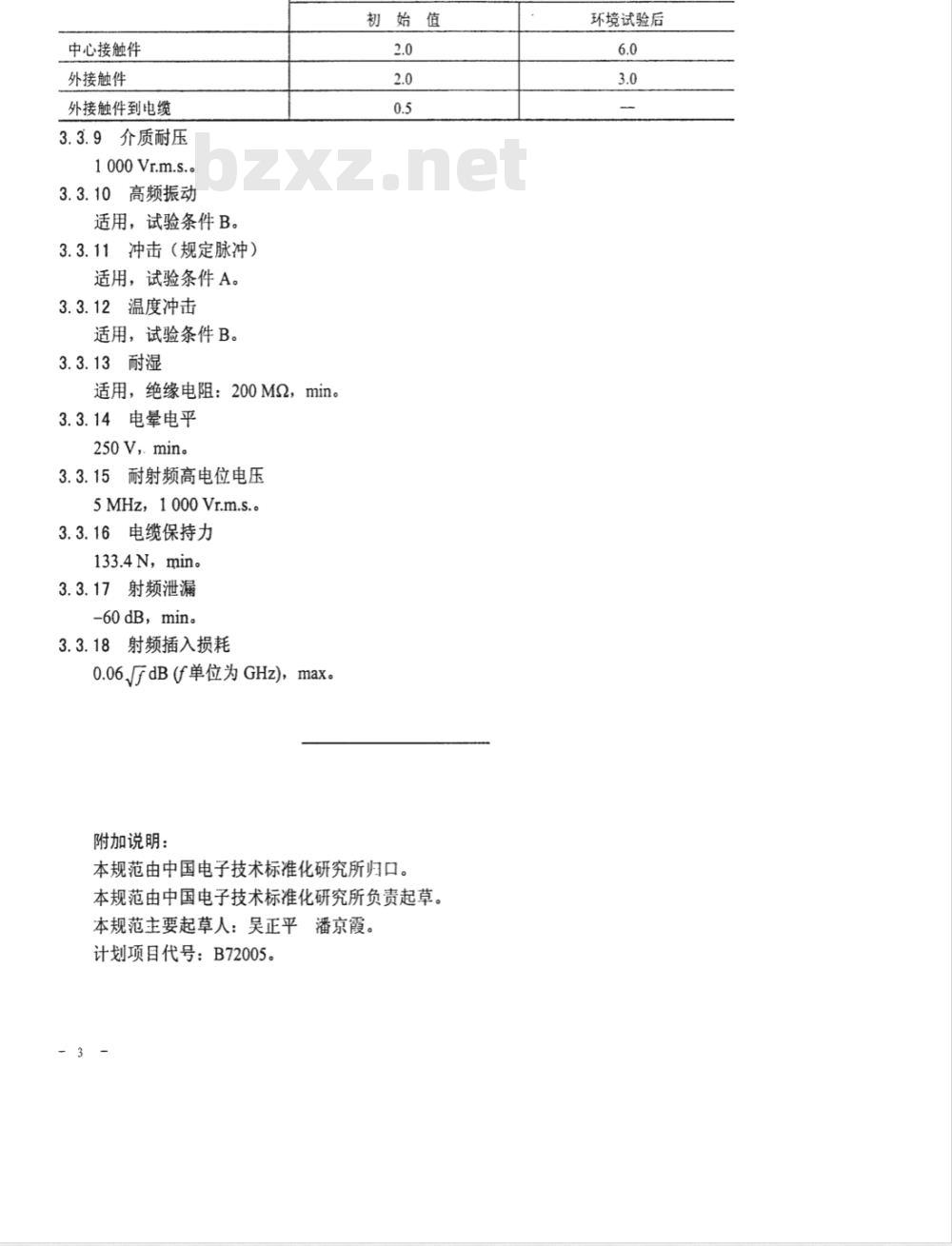

接触件的接触电阻应不大于表1规定的值。中心接触件
外接触件
外接触件到电缆
3.3.9介质耐压
1 000 Vr.m.s.。
3.3.10高频振动
适用，试验条件B。
3.3.11冲击（规定脉冲）
适用，试验条件A。
3.3.12温度冲击
适用，试验条件B。
3.3.13耐湿
适用，绝缘电阻：200M2，min。3.3.14电晕电平
250V,.min。
3.3.15耐射频高电位电压
5MHz,1000Vr.m.s.。
3.3.16电缆保持力
133.4N, min。
3.3.17射频泄漏
-60dB,min。
3.3.18射频插入损耗
0.06JdB(f单位为GHz)，max。
附加说明：
初始值
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所负责起草。本规范主要起草人：吴正平潘京霞。计划项目代号：B72005。
环境试验后

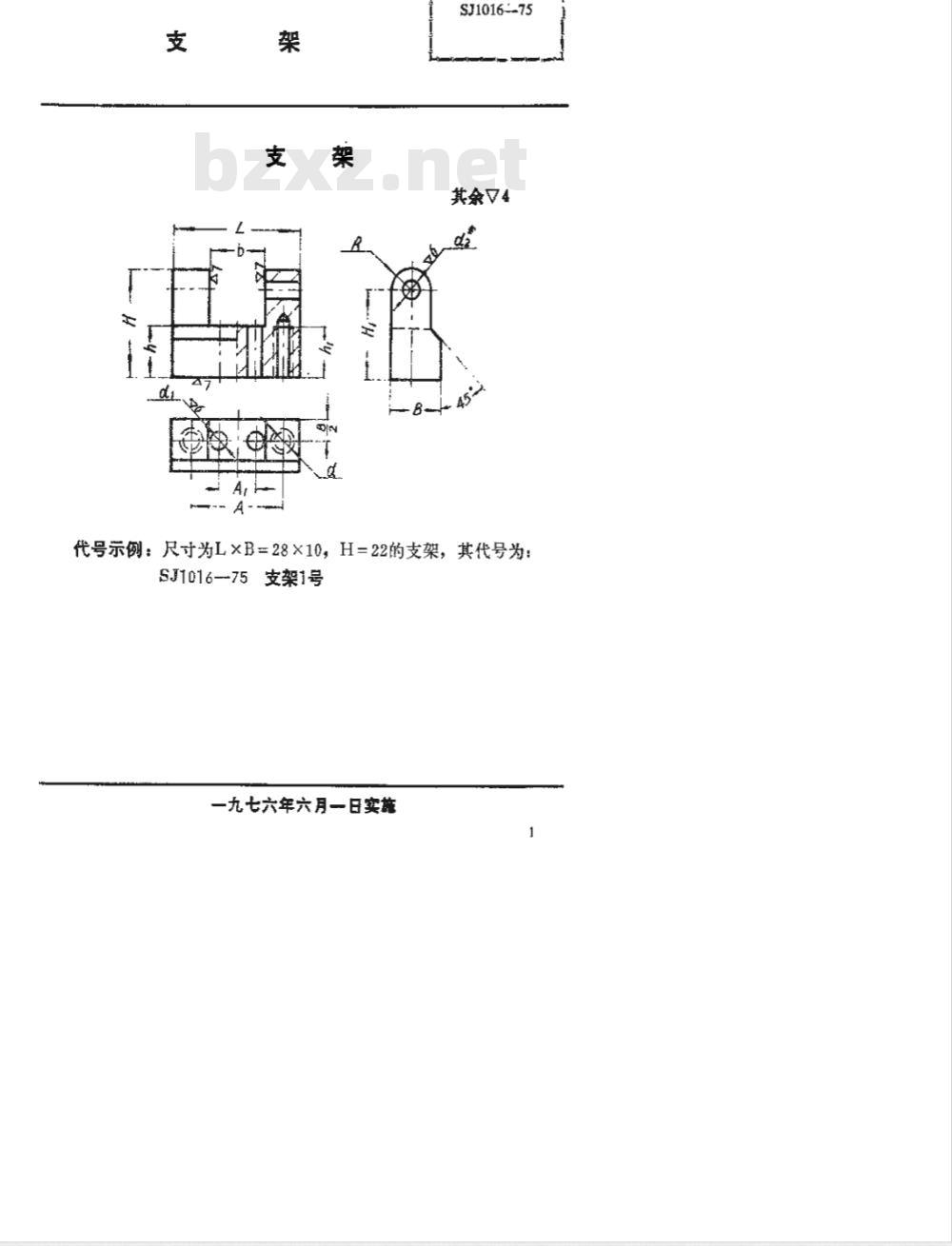

SJ1016--75
