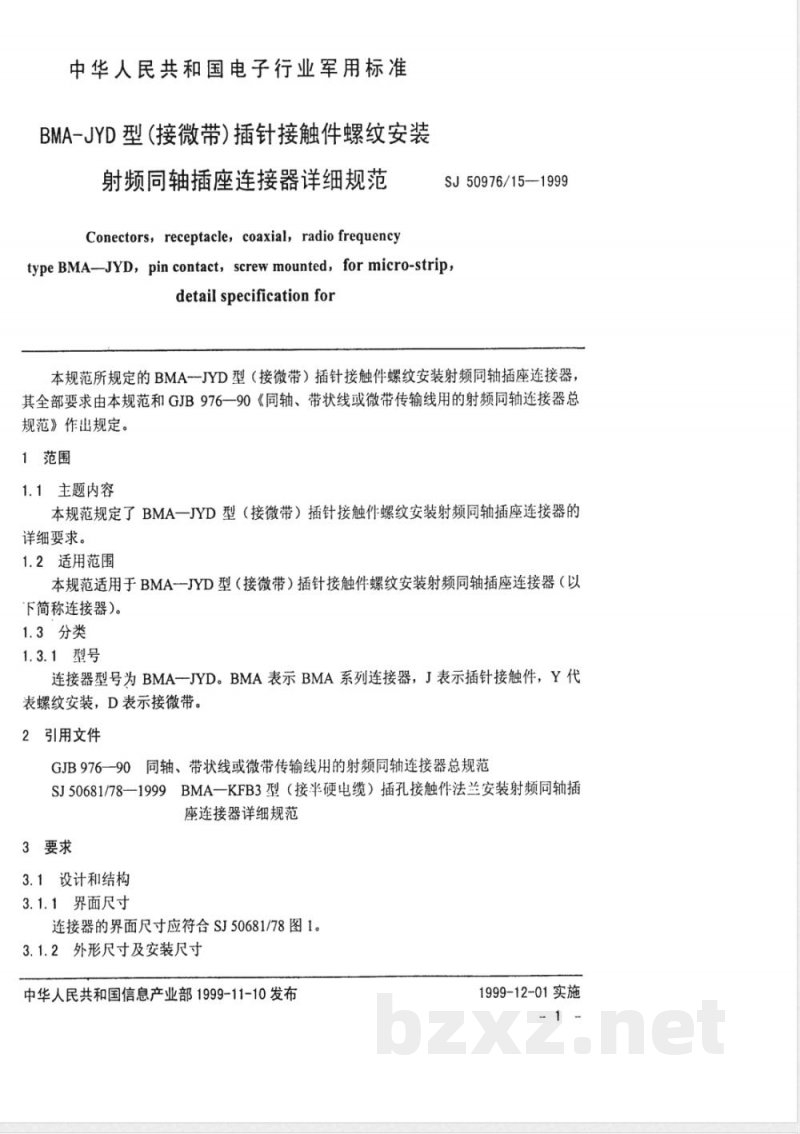

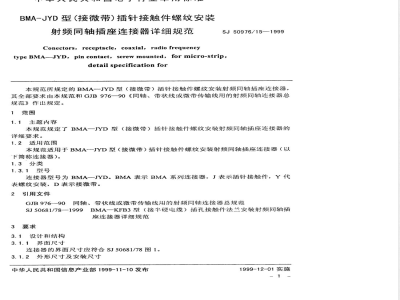

中华人民共和国电子行业军用标准BMA-JYD型（接微带）插针接触件螺纹安装射频同轴插座连接器详细规范
Conectors, receptacle, coaxial, radio frequencySJ50976/15--1999
typeBMA-JYD，pincontact，screwmounted，formicro-strip，detail specification for
本规范所规定的BMA-JYD型（接微带）插针接触件螺纹安装射频同轴插座连接器，其全部要求由本规范和GJB976一90《同轴、带状线或微带传输线用的射频同轴连接器总规范》作出规定。
1范围
1.1主题内容
本规范规定了BMA一JYD型（接微带）插针接触件螺纹安装射频同轴插座连接器的详细要求。
1.2适用范围
本规范适用于BMA-JYD型（接微带）插针接触件螺纹安装射频同轴插座连接器（以下简称连接器）。
1.3分类
1.3.1型号
连接器型号为BMA一JYD。BMA表示BMA系列连接器，J表示插针接触件，Y代表螺纹安装，D表示接微带。
2引用文件
GJB976-90同轴、带状线或微带传输线用的射频同轴连接器总规范SJ50681/78--1999BMA一KFB3型（接半硬电缆）插孔接触件法兰安装射频同轴插座连接器详细规范
3要求
3.1设计和结构
3.1.1界面尺寸
连接器的界面尺寸应符合SJ50681/78图1。3.1.2外形尺寸及安装尺寸
中华人民共和国信息产业部1999-11-10发布1999-12-01实施
SJ50976/15--1999

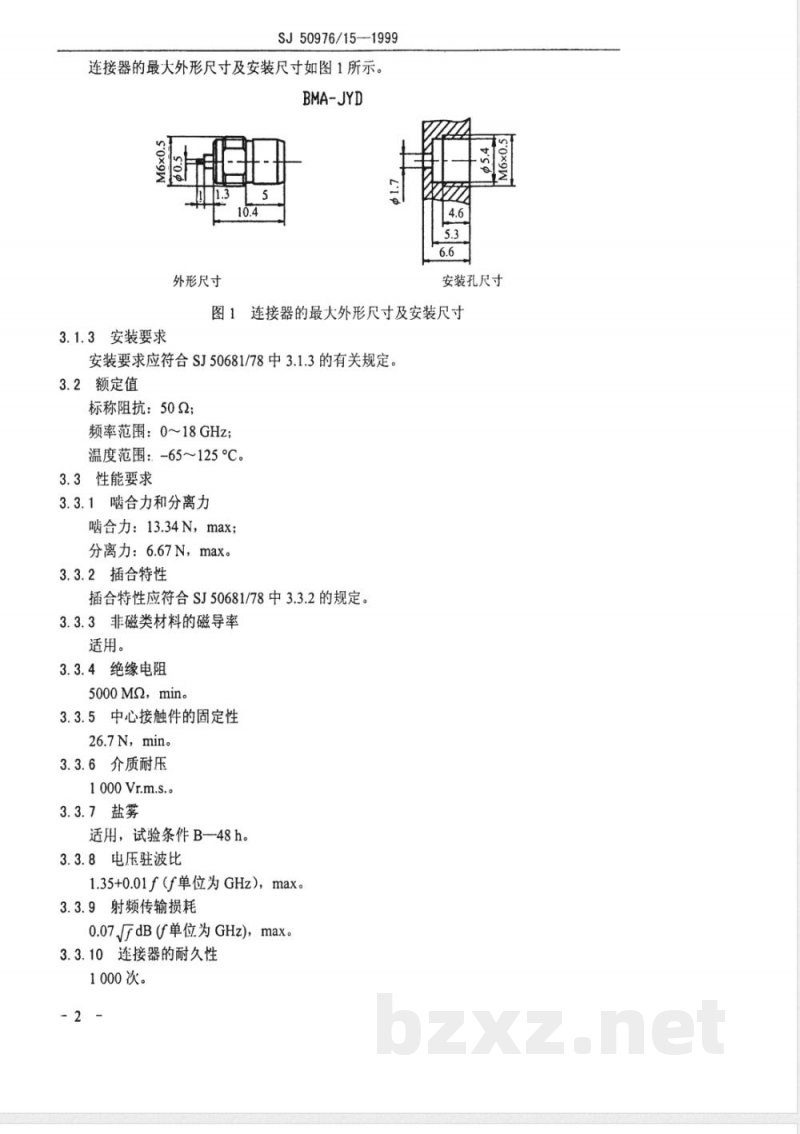

连接器的最大外形尺寸及安装尺寸如图1所示。BMA-JYD
外形尺寸
安装孔尺寸
图1连接器的最大外形尺寸及安装尺寸3.1.3安装要求
安装要求应符合SJ50681/78中3.1.3的有关规定。3.2额定值
标称阻抗：502；
频率范围：0～18GHz；
温度范围：-65～125C。
3.3性能要求
3.3.1啮合力和分离力
啮合力：13.34N，max；
分离力：6.67N，max。
3.3.2插合特性
插合特性应符合SJ50681/78中3.3.2的规定。3.3.3非磁类材料的磁导率
适用。
3.3.4绝缘电阻
5000MQ,min。
3.3.5中心接触件的固定性
26.7N,min.
3.3.6介质耐压
1 000 Vr.m.s.
3.3.7盐雾
适用，试验条件B—48h。
3.3.8电压驻波比
1.35+0.01f（f单位为GHz），max。3.3.9射频传输损耗
0.07dB(f单位为GHz)，max。
3.3.10连接器的耐久性
1000次。
3.3.11接触电阻
SJ50976/15—1999

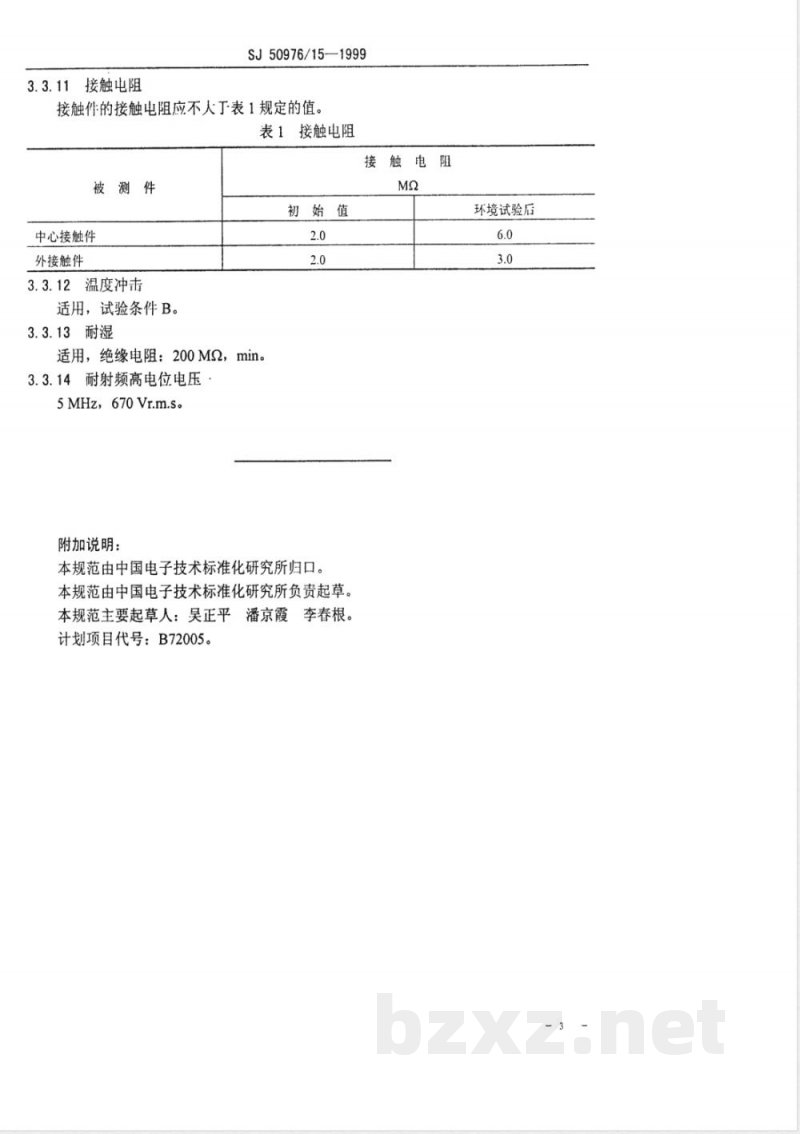

接触件的接触电阻应不大丁表1规定的值。表1接触电阻
接触电阻
被测件
中心接触件
外接触件
3.3.12温度冲击bzxz.net
适用，试验条件B。
3.3.13耐湿
适用，绝缘电阻：200MQ，min。3.3.14耐射频高电位电压
5MHz，670Vr.m.s。
附加说明：
初始值
本规范由中国电子技术标准化研究所归口。本规范由中国电子技术标准化研究所负责起草。本规范主要起草人：吴正平潘京霞李春根。
计划项目代号：B72005。
环境试验后
