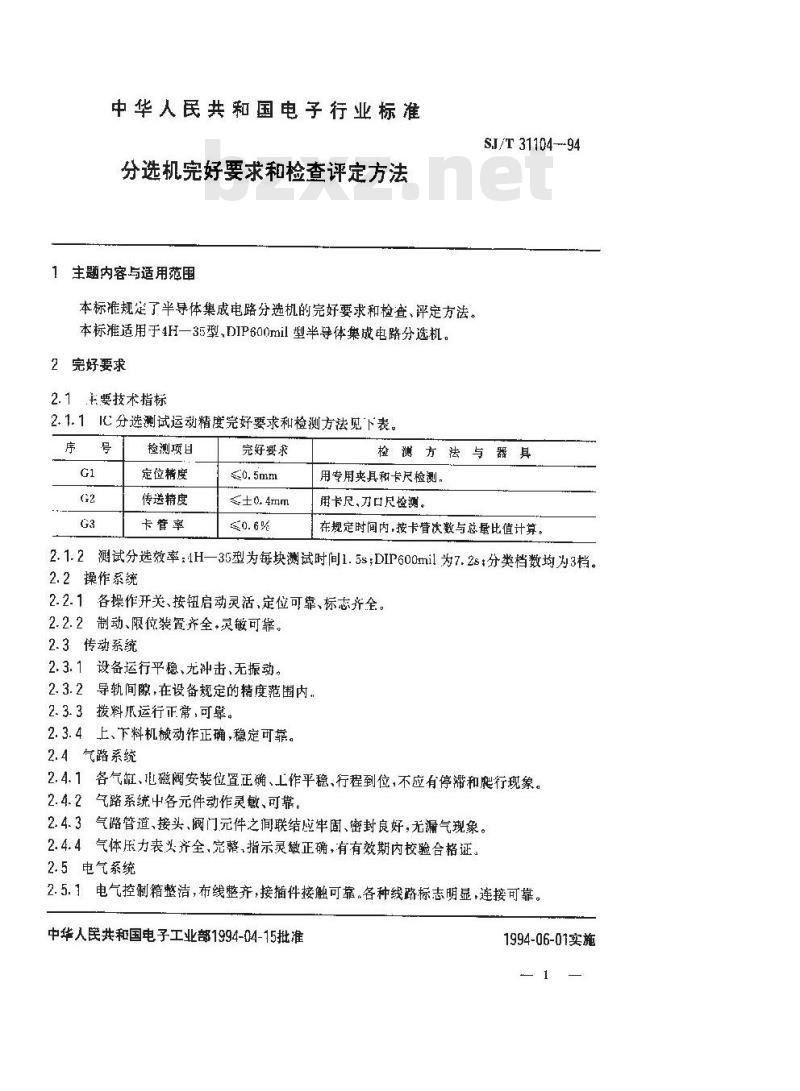

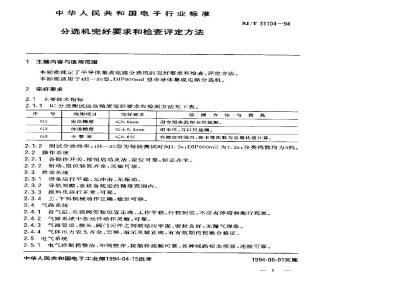

中华人民共和国电子行业标准
分选机完好要求和检查评定方法1主题内容与适用范围
本标准规定了半导体集成电路分选机的完好要求和检查、评定方法。本标准适用于4H一35型、DIP600mil型半导体集成电路分选机。2完好要求
2.1主要技术指标
2.1.1IC分选测试运动精度完好要求和检测方法见下表。序
检测项目
定位精度
传送精度
卡管率
完好要求
≤±0.4mm
S.I/T 31104--94免费标准bzxz.net
检測方法与器具
用专用夹具卡尺检测,
用卡尺、刀口尺检测。
在规定时间内，按卡管次数与总量比值计算。2.1.2测试分选效率：1H一35型为每块测试时间1.5sDIP600mil为7.2s：分类档数均为3档。2.2操作系统
2.2.1各操作开关、按钮启动灵活、定位可靠、标志齐全。2.2.2制动、限位装置齐全，灵敏可靠。2.3传动系统
2.3.1设备运行平稳、尤冲击，无振动，2.3.2导轨间隙，在设备规定的精度范围内2.3.3拨料瓜运行正常，可靠。
2.3.4上、下料机械动作正确，稳定可靠。2.4气路系统
2.4.1各气短、电磁阀安装位置正确、工作平稳、行程到位，不应有停滞和肥行现象。2.4.2气路系统中各元件动作灵敏、可靠。2.4.3气路管道、接头、阀门元件之间联结应牢固、密封良好，无漏气现象。2.4.4气体压力表义齐全，完整，指示灵敏正确，有有效期内校验合格证。2.5电气系统
2.5.1电气控制箱整洁，布线整齐，接插件接触可靠，各种线路标志明显，连接可靠。中华人房共和国电子工业部1994-04-15批准1994-06-01实施

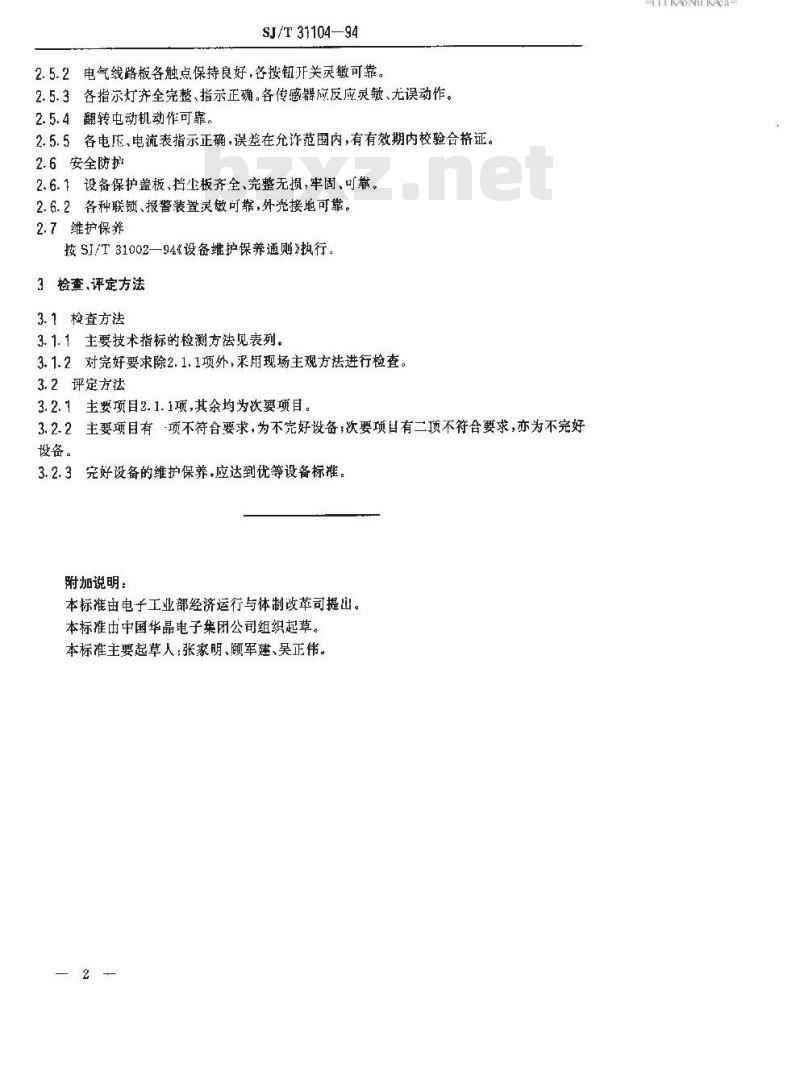

SJ/T31104—94
2.5.2电气线路板各触点保持良好，各按钮开关灵敏可靠。2.5.3各指示灯齐全完整、指示正确。各传感器应反应灵缴、尤误动作。2.5.4翻转电动机动作可靠。
2.5.5各电压，电流表指示正确，误差在允许范围内，有有效期内校验合格证。2.6安全防护
2.6.1设备保护盖板、挡尘板齐全、完整无损，牢固、可靠。2.6.2各种联锁、报警装置灵敏可靠，外壳接地可靠。2.7维护保养
按SI/T31002—94《设备维护保养通则》执行3检查，评定方法
3.1检查方法
3.1.1主要技术指标的检测方法见表列。3.1.2对完好要求除2.1.1项外，采用现场主观方法进行检查。3.2评定方法
3.2.1主要项目2.1.1项,其余均为次要项目。3.2.2主要项目有项不符合要求，为不完好设备，次要项目有二不符合要求，亦为不完好设备。
3.2.3完好设备的维护保养，应达到优等设备标准附加说明：
本标准由电子工业部经济运行与体制改革司提出。本标准由中国华晶电子集团公司组织起草。本标准主要起草人：张家明、顾军建、吴正伟。2
