首页 > 电子行业标准(SJ) > SJ/T 31220-1994 TY型、PC型点焊机完好要求和检查评定方法
SJ/T 31220-1994

基本信息

标准号: SJ/T 31220-1994

中文名称:TY型、PC型点焊机完好要求和检查评定方法

标准类别:电子行业标准(SJ)

标准状态:现行

发布日期:1994-04-15

实施日期:1994-06-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:65678

相关标签: 检查 评定 方法

标准分类号

中标分类号:电子元器件与信息技术>>电子工业生产设备>>L97加工专用设备

关联标准

出版信息

页数:2页

标准价格:8.0 元

出版日期:1994-06-01

相关单位信息

起草人:许传智

起草单位:大连显像管厂

提出单位:电子工业部经济运行与体制改革司

发布部门:中华人民共和国机械电子工业部

标准简介

本标准规定了TY型,PC型点焊机的完好要求和检查、评定方法。本标准适用于TY型和PC型点焊机。本标准不适用于其它型号的点焊机。 SJ/T 31220-1994 TY型、PC型点焊机完好要求和检查评定方法 SJ/T31220-1994 标准下载解压密码:www.bzxz.net

标准图片预览

SJ/T 31220-1994 TY型、PC型点焊机完好要求和检查评定方法
SJ/T 31220-1994 TY型、PC型点焊机完好要求和检查评定方法

标准内容

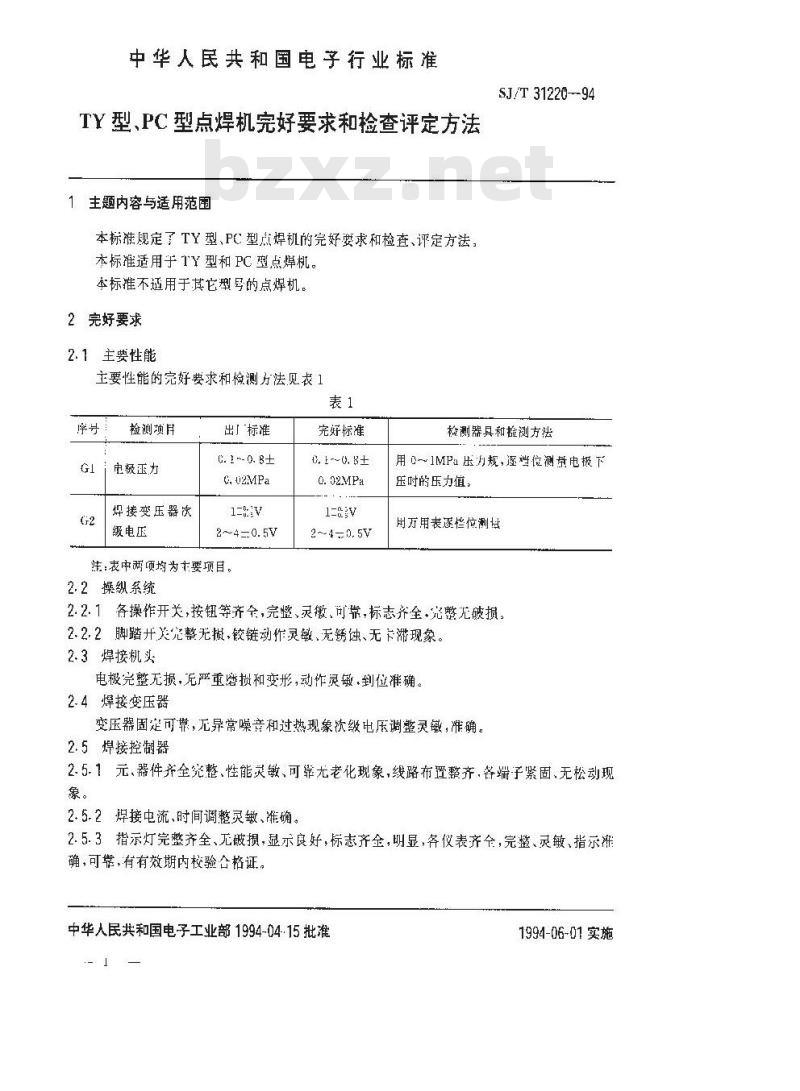

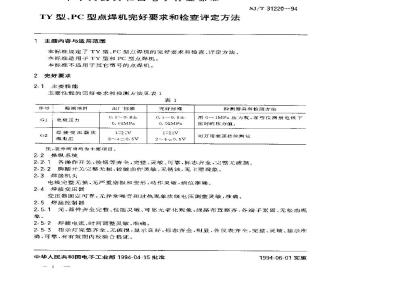

中华人民共和国电子行业标准
TY型、PC型点焊机完好要求和检查评定方法1主题内容与适用范围
本标准规定了TY型、PC型点焊机的完好要求和检查、评定方法,本标准适用于TY型和PC型点焊机。本标准不适用于其它型号的点焊机。2完好要求
2.1主要性能
主要性能的完好要求和检测方法见表1表1
检测项目
电极玉力
焊接变压器饮
级电压
出厂标准
G. 1 ~- 0. B±
2~~4=0.5V免费标准下载网bzxz
注:表中两项均为主要项目。
2.2操纵系统
完好标准
0, 1-~ 0. B±
2~-4--0.5V
SJ/T 31220--94
检测器具和检测方法
用0~1MPa压规,逐档位测量电极下压时的压力值。
用万用表逐栏位测量
2.2.1各操作开关,按钮等齐全,完整、灵缴、可靠,标志齐全·完无破损。2.2.2脚踏开美完整无摄,铰链动作灵敏、无锈蚀、无卡滞现象。2.3焊接机头
电极完整无损,无严重磨损和变形,动作灵敏,到位准确。2.4焊接变压器
变压器固定可靠,无异常噪音和过热现象次级电压调整灵敏,准确。2.5焊接控制器
2.5.1元、器件齐全究整、性能灵敏、可靠尤老化现象,线路布置整齐.各端子紧固、无松动现象。
2.5.2焊接电流、时间调整灵敏、准确。2.5.3指示灯完整齐全、无破损,显示良好,标志齐金,明显,各仪表齐全,完整、灵敏、指示册确,可靠,有有效期内校验合格证。中华人民共和国电子工业部1994-04-15批准1994-06-01实施

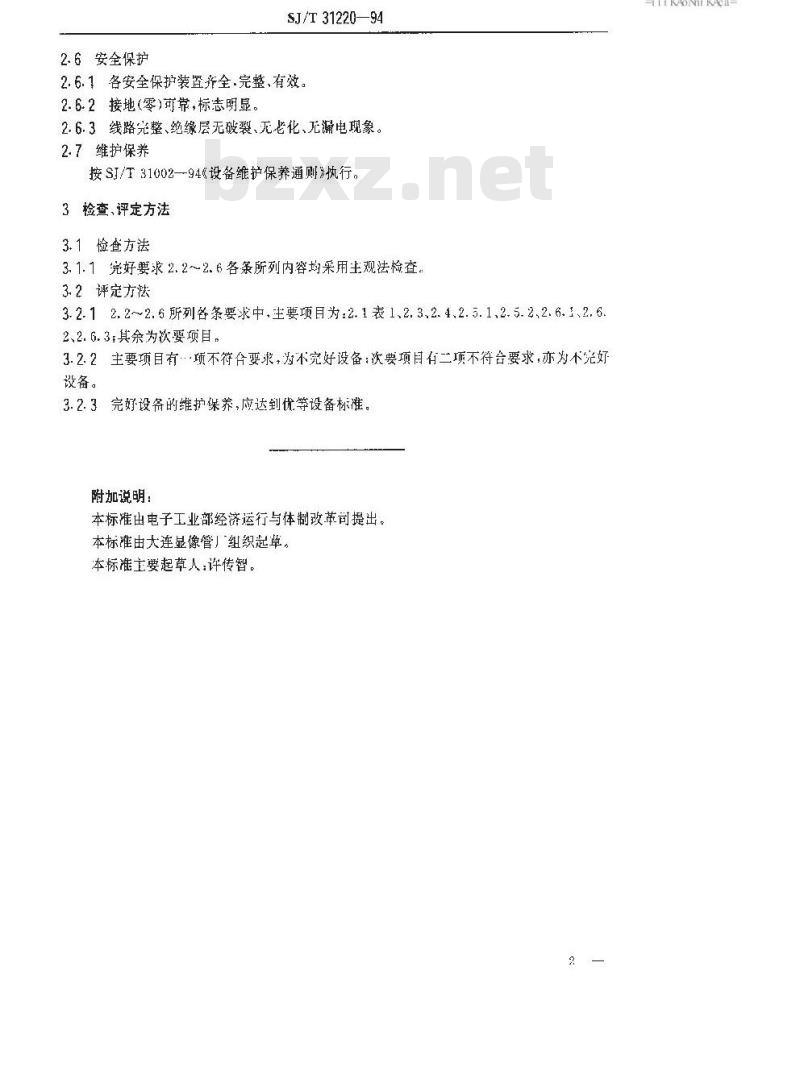

2.6安全保护
SJ/T 3122094
2.6.1各安全保护装置齐全.完整、有效。2.6.2接地(零)可靠,标志明显。2.6.3线路完整、绝缘层无破裂、无老化、无漏电现象。2.7维护保养
按SJ/T31002—-94设备维护保养通则》执行。3检查、评定方法
3.1检查方法
3.1.1完好要求2.2~2.6各条所列内容均采用主观法检查。3.2评定方法
3.2.12.2~2.6所列各条要求中、坐要项目为:2.1表1、2.3,2.4、2.5.1、2.5.2,2.6.1、2.62、2.6.3;其余为次要项目。
3.2.2主要项目有·项不符合要求,为不究好设备:次要项目有二项不符合要求,亦为不完好设备。
3.2.3完好设备的维护保养,应达到优等设备标准。附加说明:
本标准由电子工业部经济运行与体制改革司提出。本标雁由大连显像管」组织起草。本标准主要起草人;许传智。
