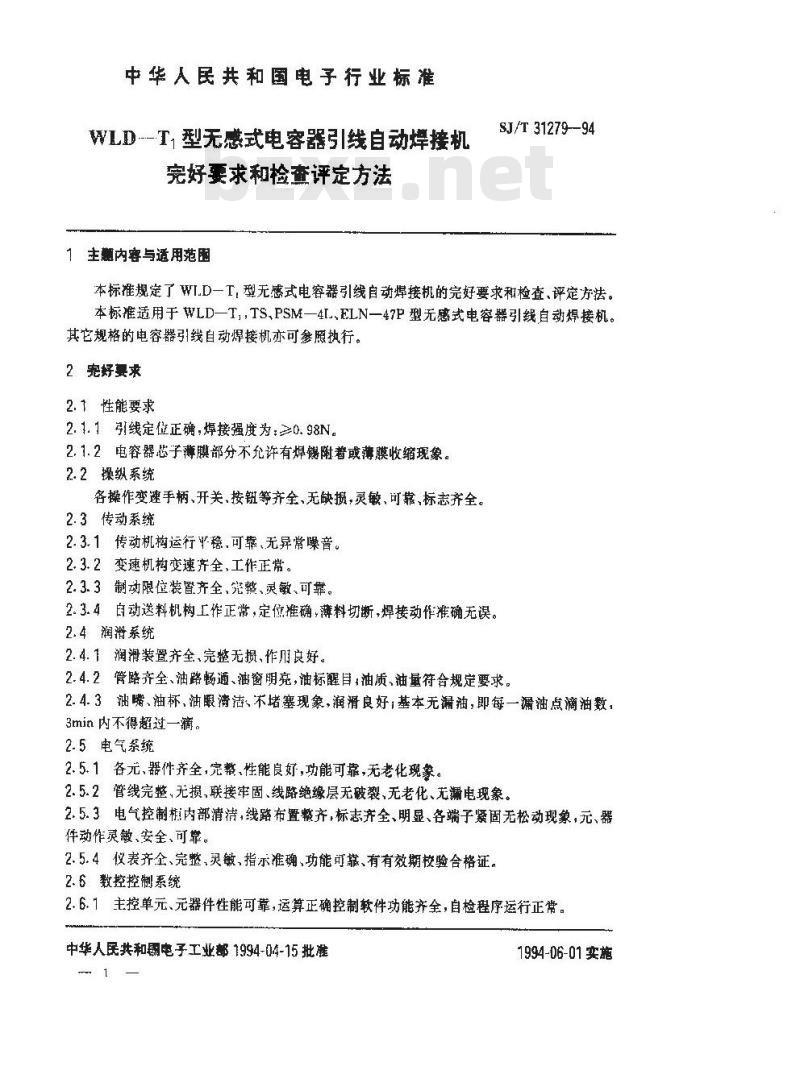

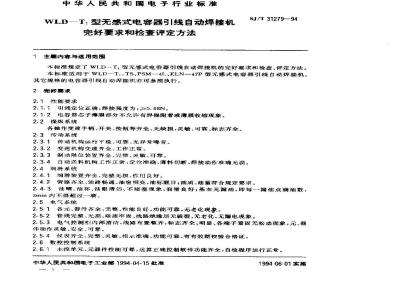

中华人民共和国电子行业标准
WLD-T型无感式电容器引线自动焊接机完好要求和检查评定方法
1主题内容与适用范围
SJ/T 31279--94
本标准规定了WI.D一I,型无感式电容器引线自动焊接机的完好要求和检查、评定方法。本标准适用于WLD—T,,TS、PSM一4L、ELN一47P型无感式电容器引线自动焊接机。其它规格的电容器引线自动焊接机亦可参照执行。2宠好要求
2.1性能要求
2.1.1引线定位正确,焊接强度为:≥0.98N。2.1.2电容器子薄膜部分不允许有焊附着或薄膜收缩现象。2.2操纵系统
各操作变速手柄、开关、按钮等齐全、无缺损,灵敏、可靠,标志齐全。2.3传动系统
2.3.1传动机构运行y稳,可靠无异常噪音。2.3.2变速机构变速齐全,工作正常。2.3.3制动限位装置齐全,究整、灵敏、可靠。2.3.4自动送料机构工作正常,定位推确,薄料切断,焊接动作准确无误。2.4润滑系统
2.4.1润滑装置齐全、完整无损,作用良好。2.4.2管路齐全、油路畅通、油窗明亮,油标醒目,油质,油量符合规定要求。2.4.3油嘴、油杯,油眼清洁、不堵塞现象,润滑良好,基本无漏油,即每一漏油点滴油数,3min 内不得超过一滴。
2.5电气系统
2.5.1各元、器件齐全,完整、性能良好,功能可靠,无老化现象。2.5.2管线完整、无损,联接牢固、线路绝缘层无破裂、无老化、无漏电现象。2.5.3电气控制柜内部清洁,线路布置整齐,标志齐全、明显、各端子紧固无松动现象,元、器件动作灵敏、安全、可靠。
2.5.4仪表齐全、完整、灵敏,指示准确、功能可靠、有有效期校验合格证。2.6数控控制系统
2.6.1主控单元、元器件性能可靠,运算正确控制软件功能齐全,自检程序运行正常。中华人民共和国电子工业部1994-04-15批准1
1994-06-01实施

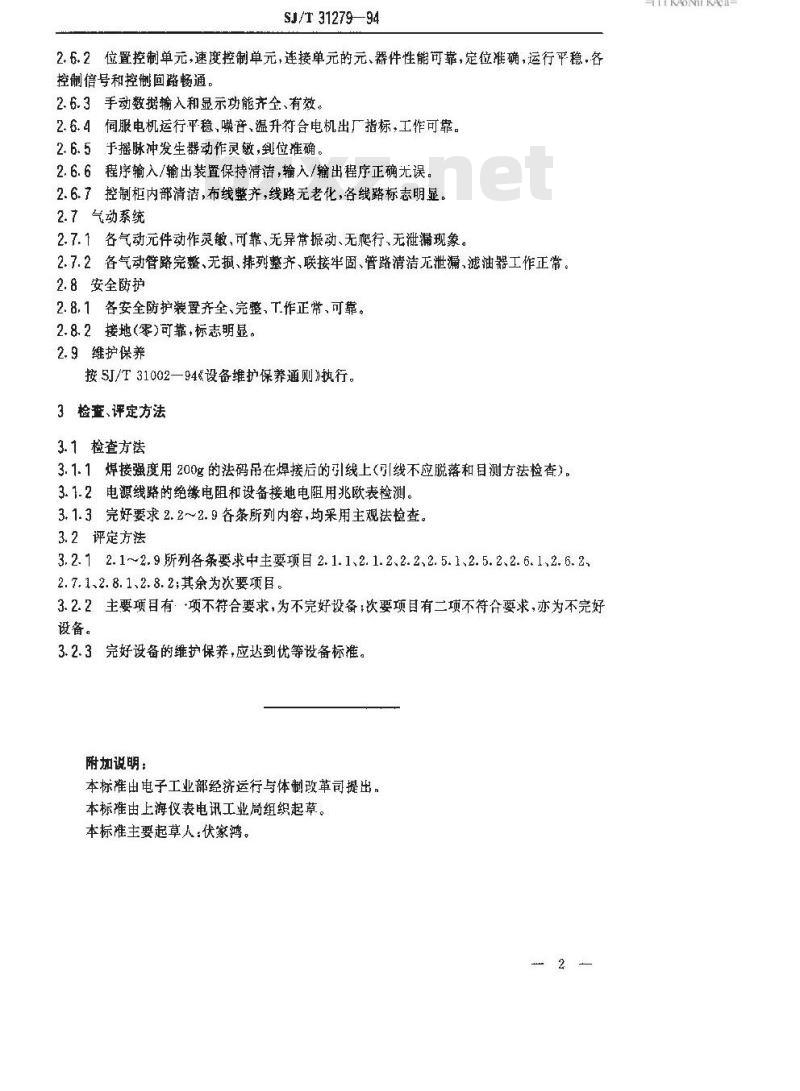

SJ/T 31279—94
2.6.2位置控制单元,速度控制单元,连接单元的元、器件性能可靠,定位准确,运行平稳,各控制信号和控制回路畅通。免费标准bzxz.net
2.6.3手动数据输入和显示功能齐全、有效。2.6.4伺服电机运行平稳,噪音、温升符合电机出厂指标,工作可靠。2.6.5于摇脉冲发生器动作灵敏,到位推确。2.6.6程序输入/输出装置保持清洁,输入/输出程序正确光误,2.6.了控制柜内部清洁,布线整齐,线路无老化,各线路标志明显。2.7气动系统
2.7.1各气动元件动作灵敏、可靠、无异常振动、无爬行、无泄漏现象。2.7.2各气动管路完整、无损、排列整齐、联接牢固、管路清洁无泄漏,滤油器工作正常。2.8安全防
2.8.1各安全防护装置齐全、完整,T作正常、可靠。2.8.2接地(零)可靠标志明显。
2.9维护保养
按SJ/T31002—94《设备维护保养通则》执行。3检查、评定方法
3.1检查方法
3.1.1焊接强度用200g的法码吊在焊接后的引线上(引线不应脱落和目测方法检查)。3.1.2电源线路的绝缘电阻和设备接地电阻用兆欧表检测。3.1.3完好要求2.2~2.9各条所列内容,均采用主观法检查。3.2评定方法
3.2. 1 2. 1~2. 9 所列各条要求中主要项目 2. 1. 1、2. 1. 2、2.2、2. 5. 1、2. 5. 2、2. 6. 1,2. 6. 2、2.7.1、2.8.1、2.8.2;其余为次要项目。3.2.2主要项目有:+项不符合要求,为不完好设备;次要项目有二项不符合要求,亦为不完好设备。
3.2.3完好设备的维护保养,应达到优等设备标准。附加说明:
本标准出电子工业部经济运行与体制改革司提出,本标由上海仪表电讯工业局组织起草。本标准主要起草人:伏家鸿。
