SJ/T 31401-1994
基本信息
标准号:
SJ/T 31401-1994
中文名称:高压开关柜完好要求和检查评定方法
标准类别:电子行业标准(SJ)
标准状态:现行
发布日期:1994-04-15
实施日期:1994-06-01
出版语种:简体中文
下载格式:.rar.pdf
下载大小:494789
相关标签:
高压
检查
评定
方法
标准分类号
中标分类号:电工>>输变电设备>>K43高压开关设备
关联标准
出版信息
出版社:中国电子工业出版社
页数:2页
标准价格:8.0 元
出版日期:1994-06-01
相关单位信息
起草人:何永剑
起草单位:陕西彩色显象管总厂
提出单位:电子工业部经济运行气体制改革司
发布部门:中华人民共和国电子工业部
标准简介
本标准规定了高压开关柜的完好要求和检查、评定方法。本标准适用于各种高压开关柜。 SJ/T 31401-1994 高压开关柜完好要求和检查评定方法 SJ/T31401-1994 标准下载解压密码:www.bzxz.net
标准内容

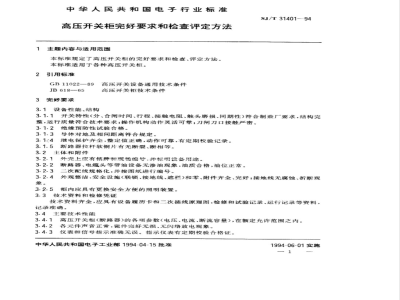

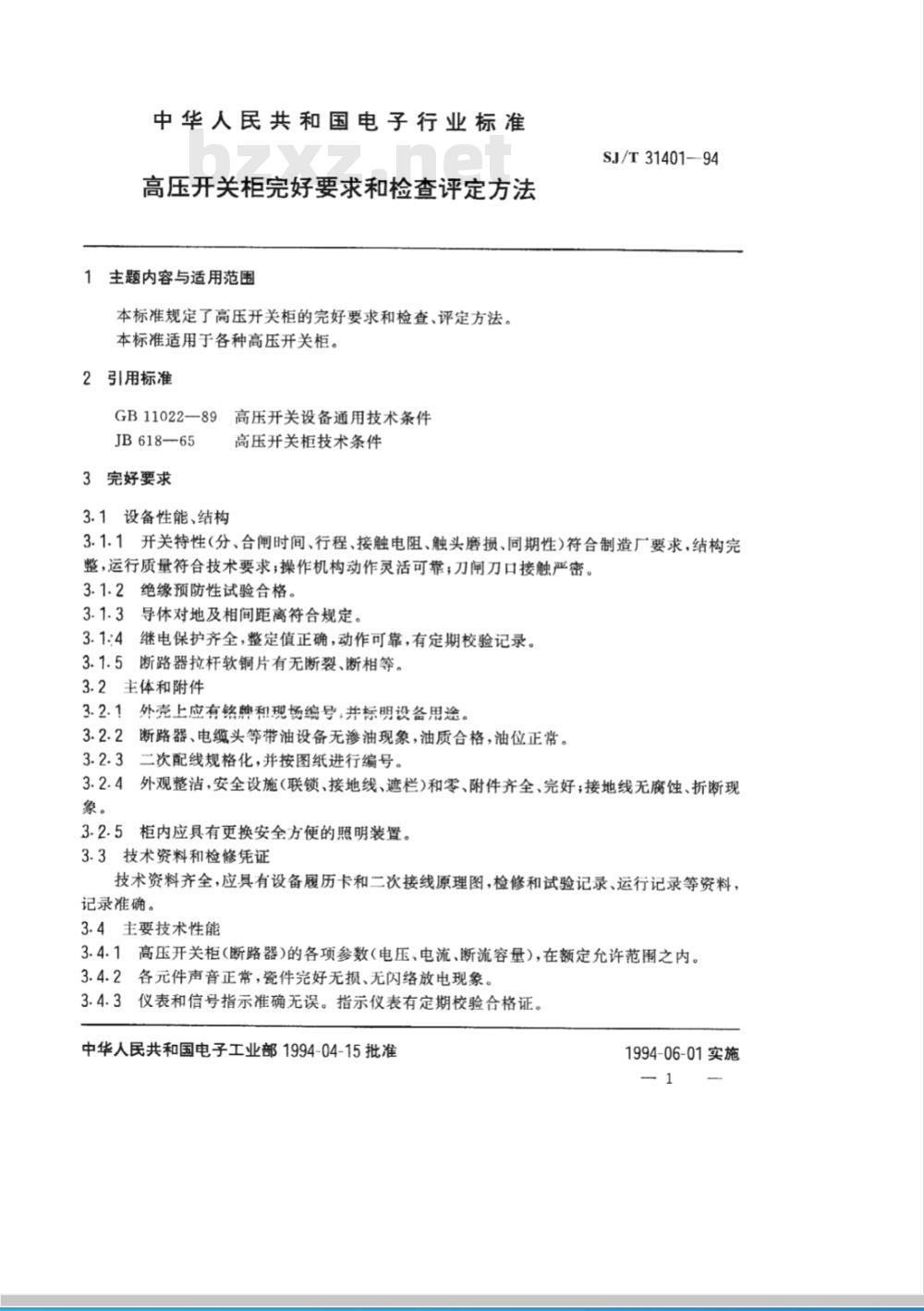

中华人民共和国电子行业标准
高压开关柜完好要求和检查评定方法1主题内容与适用范围
本标准规定了高压开关柜的完好要求和检查、评定方法。本标准适用于各种高压开关柜。2引用标准
GB11022—89
9高压开关设备通用技术条件
JB618-65
3完好要求
3.1设备性能、结构
高压开关柜技术条件
SJ/T31401-94
3.1.1开关特性(分、合闸时间、行程、接触电阻、触头磨损、同期性)符合制造厂要求,结构完整,运行质量符合技术要求;操作机构动作灵活可靠;刀闸刀口接触严密。3.1.2绝缘预防性试验合格。
3.1.3导体对地及相间距离符合规定。3.1-:4继电保护齐全,整定值正确,动作可靠,有定期校验记录。3.1.5断路器拉杆软铜片有无断裂、断相等。3.2主体和附件
3.2.1外壳上应有铬牌和现场编号;并标明设备用途。3.2.2断路器、电缆头等带油设备无渗油现象,油质合格,油位正常。3.2.3
二次配线规格化,并按图纸进行编号。3.2.4外观整洁,安全设施(联锁、接地线、遮栏)和零、附件齐全、完好;接地线无腐蚀、折断现象。wwW.bzxz.Net
3.2.5柜内应具有更换安全方便的照明装置。3.3技术资料和检修凭证
技术资料齐全,应具有设备履历卡和二次接线原理图,检修和试验记录、运行记录等资料,记录准确。
3.4主要技术性能
3.4.1高压开关柜(断路器)的各项参数(电压、电流、断流容量),在额定允许范围之内。3.4.2各元件声音正常,瓷件完好无损、无闪络放电现象。3.4.3仪表和信号指示准确无误。指示仪表有定期校验合格证。中华人民共和国电子工业部1994-04-15批准1994-06-01实施

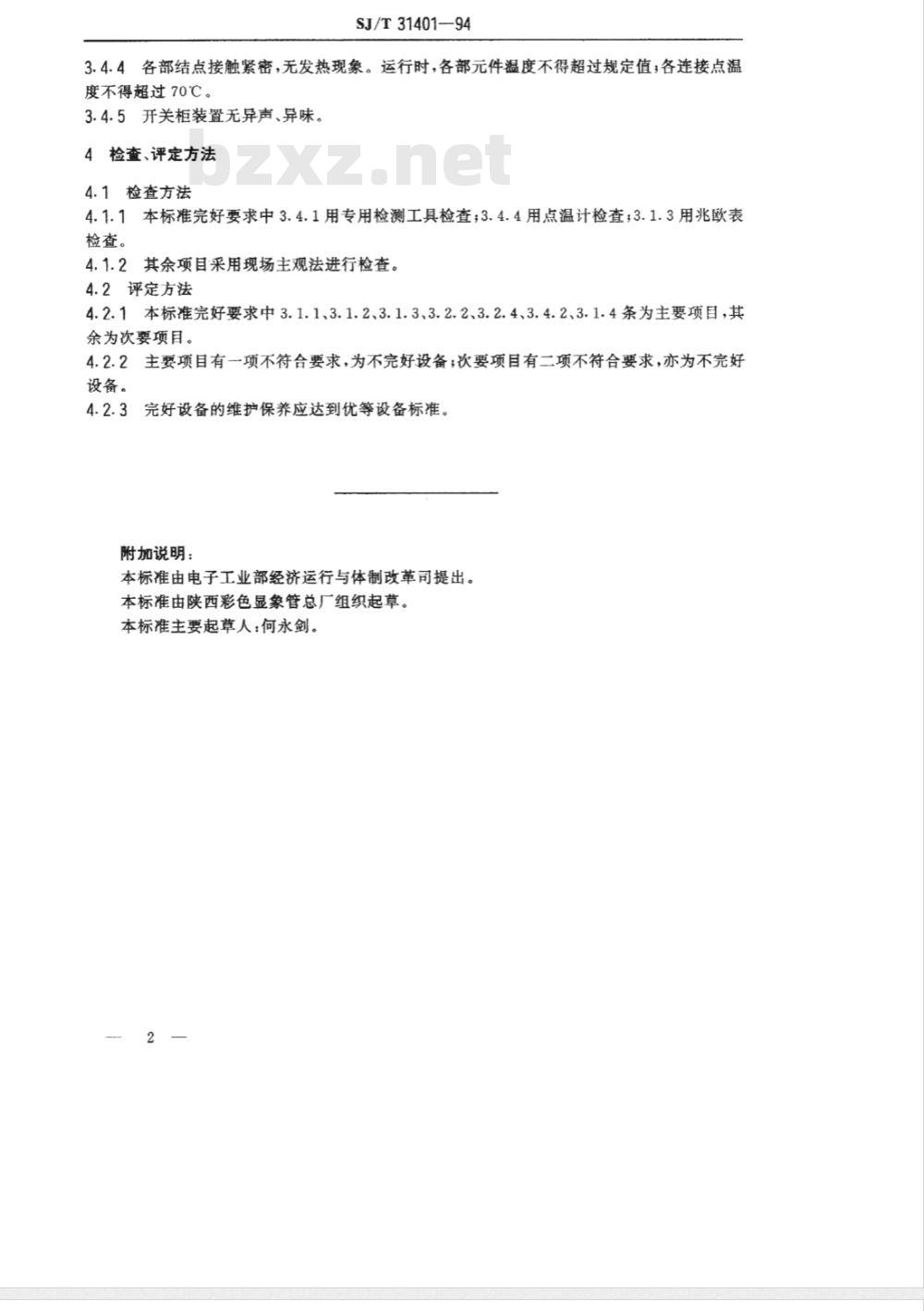

SJ/T31401—94
4各部结点接触紧密,无发热现象。运行时,各部元件温度不得超过规定值;各连接点温3.4.4
度不得超过70℃。
3.4.5开关柜装置无异声、异味。4检查、评定方法
4.1检查方法
4.1.1本标准完好要求中3.4.1用专用检测工具检查;3.4.4用点温计检查;3.1.3用兆欧表检查。
4.1.2其余项目采用现场主观法进行检查。4.2评定方法
4.2.1本标准完好要求中3.1.1、3.1.2、3.1.3、3.2.2、3.2.4、3.4.2、3.1.4条为主要项目,其余为次要项目。
4.2.2主要项目有一项不符合要求,为不完好设备;次要项目有二项不符合要求,亦为不完好设备。
完好设备的维护保养应达到优等设备标准。附加说明:
本标准由电子工业部经济运行与体制改革司提出。本标准由陕西彩色显象管总厂组织起草。本标准主要起草人:何永剑。
