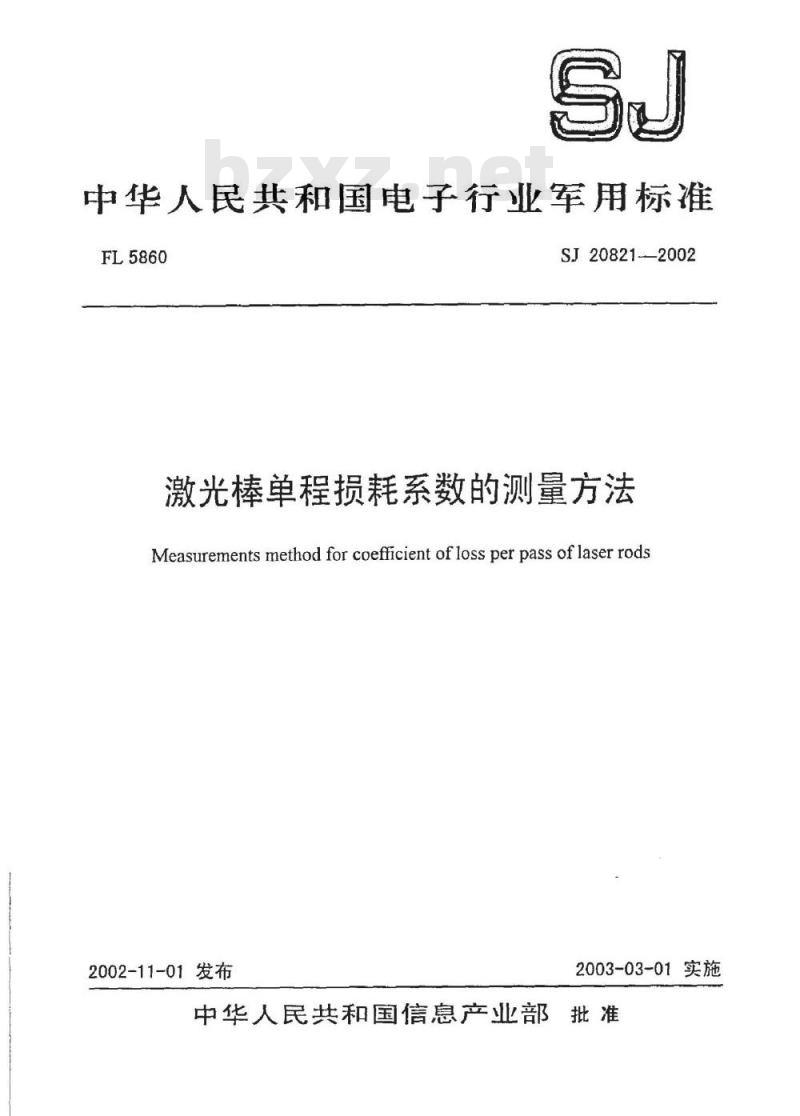

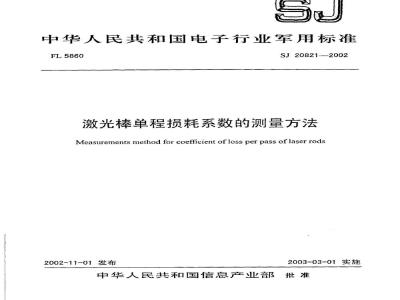

中华人民共和国电子行业军用标准FL5860
SJ20821--2002
激光棒单程损耗系数的测量方法Measurements method for coefficient of loss per pass of laser rods2002-11-01发布
2003-03-01实施
中华人民共和国信息产业部批准范围

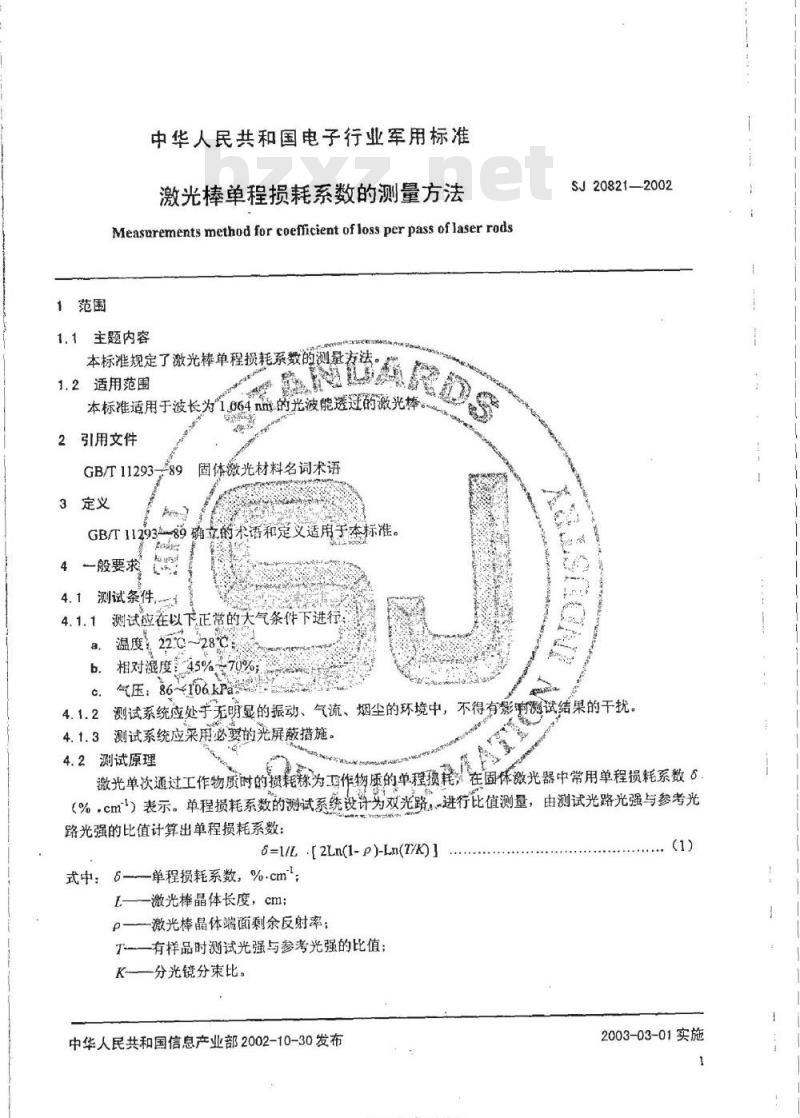

中华人民共和国电子行业军用标准激光棒单程损耗系数的测量方法Measurements method for coefficient of loss per pass oflaser rods1.1主题内容
本标准规定了激光棒单程损耗系数的测量ARDS
1.2适用范围
本标准适用于波长为1.064nmy的光波能避过的激光棒引用文件
GB/T11293--89
3定义
固体激光材料名词术语
GB/T11293-89确立的术语和定义适用于本标准。4
一般要求
测试条件，
4.1.1测试应在以下正常的大气条件下进行温度22℃~28℃
b.相对湿度45%量70%
气压：86~106kpa
SJ20821—2002
4.1.2测试系统应处手无明显的振动、气流、烟尘的环境中，不得有影响测试结果的干扰。4.1.3测试系统应采用必要的光屏蔽措施。4.2测试原理
激光单次通过工作物质时的损耗称为卫作物质的单程损耗，在固体激光器中常用单程损耗系数。，（%.cm\）表示。单程损耗系数的测试系统设许为双光路，进行比值测量，由测试光路光强与参考光路光强的比值计算出单程损耗系数：6=1/L[2Ln(1-P)-Ln(T/K)]
式中：6--单程损耗系数，%.cm；L—激光棒晶体长度，cm：
p——激光棒晶体端面剩余反射率：T-一有样品时测试光强与参考光强的比值：K—分光镜分束比。
中华人民共和国信息产业部2002-10-30发布TYIKAoNrKAca-
2003-03-01实施
4.3测试系统
4.3.1测试系统图
SJ20821--2002

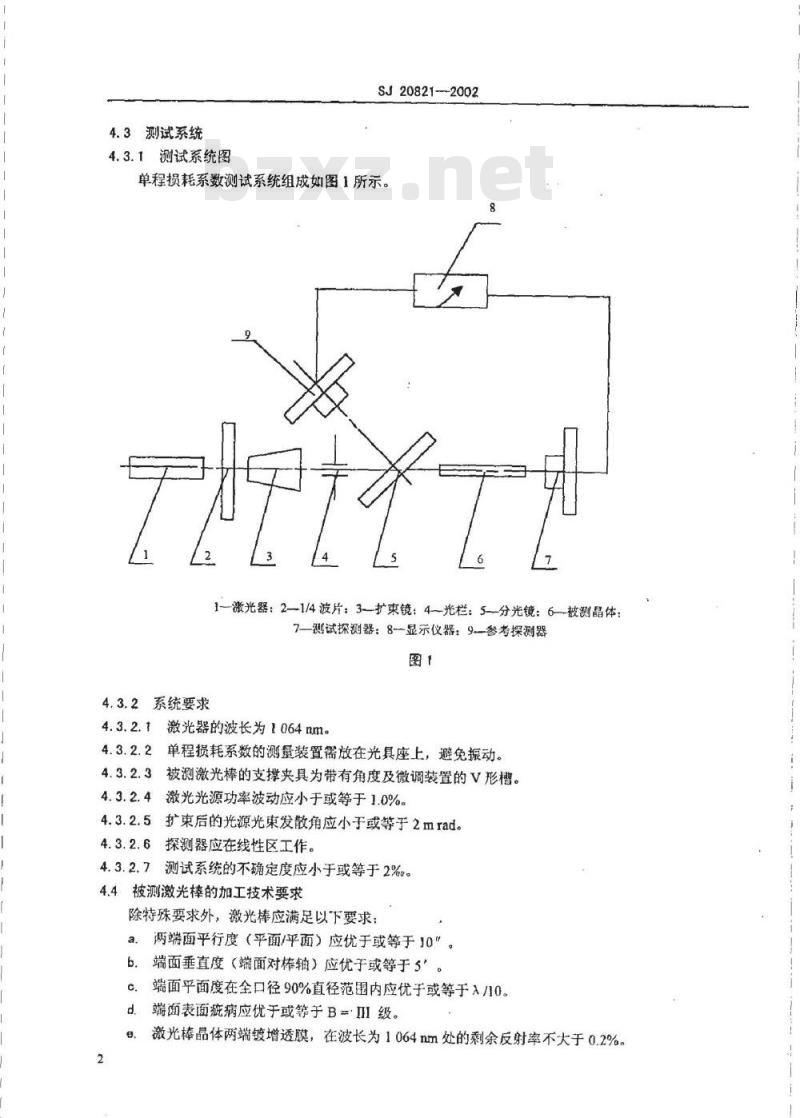

单程损耗系数测试系统组成如图1所示。1-激光器：2-1/4波片：3-扩束镜：4--光栏：5-分光镜：6-被测晶体：7-测试探测器：8-显示仪器：9-参考探测器图1
4.3.2系统要求
激光器的波长为1064nm。免费标准bzxz.net
单程损耗系数的测量装置备放在光具座上，避免振动。被测激光棒的支撑夹具为带有角度及微调装置的V形槽。4.3.2.3
4.3.2.4激光光源功率波动应小于或等于1.0%。4.3.2.5扩束后的光源光束发散角应小于或等于2mrad。4.3.2.6探测器应在线性区工作。4.3.2.7测试系统的不确定度应小于或等于2%。4.4被测激光棒的加工技术要求
除特殊要求外，激光棒应满足以下要求：a.两端面平行度（平面/平面）应优于或等于10端面垂直度（端面对棒轴）应优于或等于5b.
端面平面度在全口径90%直径范围内应优于或等于入/10。c.
d.端面表面疵病应优于或等于B=Ⅲ级。激光棒晶体两端镀增透膜，在波长为1064nm处的剩余反射率不大于0.2%。2
4.5测试准备
SJ208212002
除非另有规定，参数测试应按下列要求做好测试准备。按4.1条的要求准备测试条件；
b.测试系统应符合4.3条的要求；C被测晶体棒应符合4.4条的要求。5详细要求

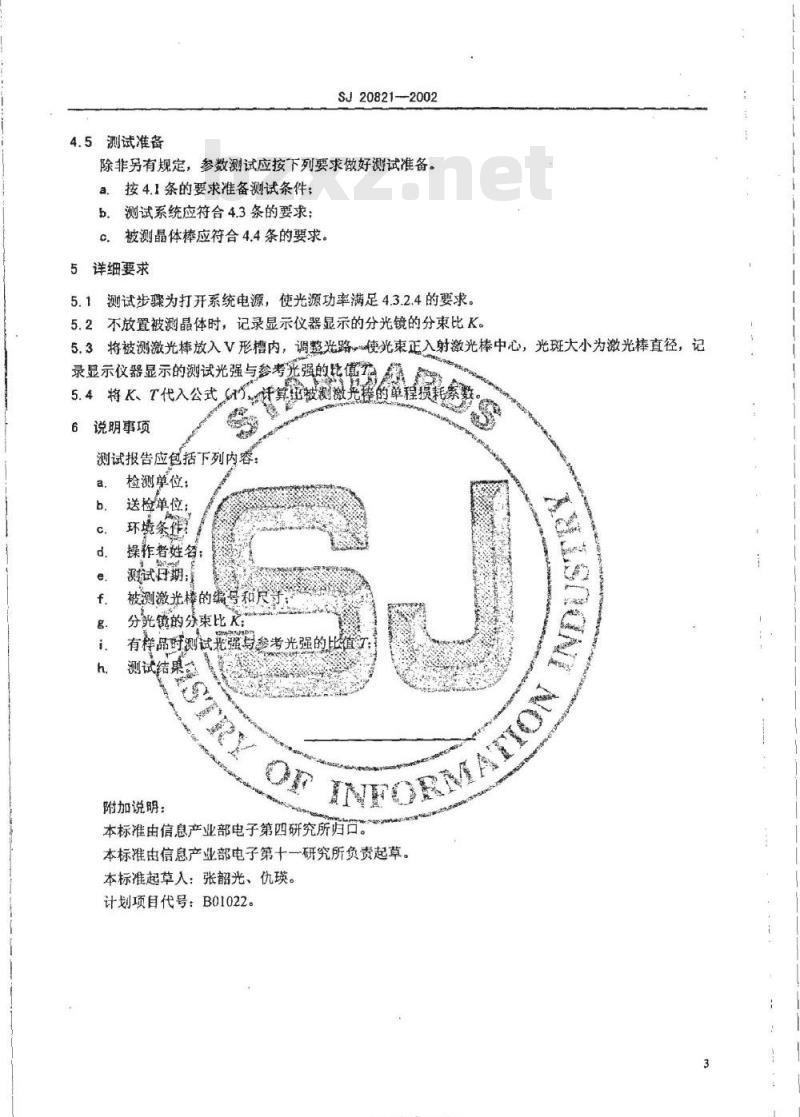

5.1测试步骤为打开系统电源，使光源功率满足4.3.2.4的要求。5.2不放置被测晶体时，记录显示仪器显示的分光镜的分束比K。5.3将被测激光棒放入V形槽内，调整光路使光束正入射激光棒中心，光斑大小为激光棒直径，记录显示仪器显示的测试光强与参考光强的比值T掌的单程损耗系数
5.4将K、T代入公式S计算密被测激6
说明事项
测试报告应包括下列内容
检测单位；
送检单位：
环境条
操作者姓名；
测试日期；
被测激光棒的编号和片
分光镇的分束比；
有样品时测试花强马参考光强的测试结巢
附加说明：
本标准由信息产业部电子第四研究所归口。本标准由信息产业部电子第十一研究所负责起草。本标准起草入：张韶光、仇瑛。计划项目代号：B01022。
rrKAoNKAca
人民共和
电子行业军用标准

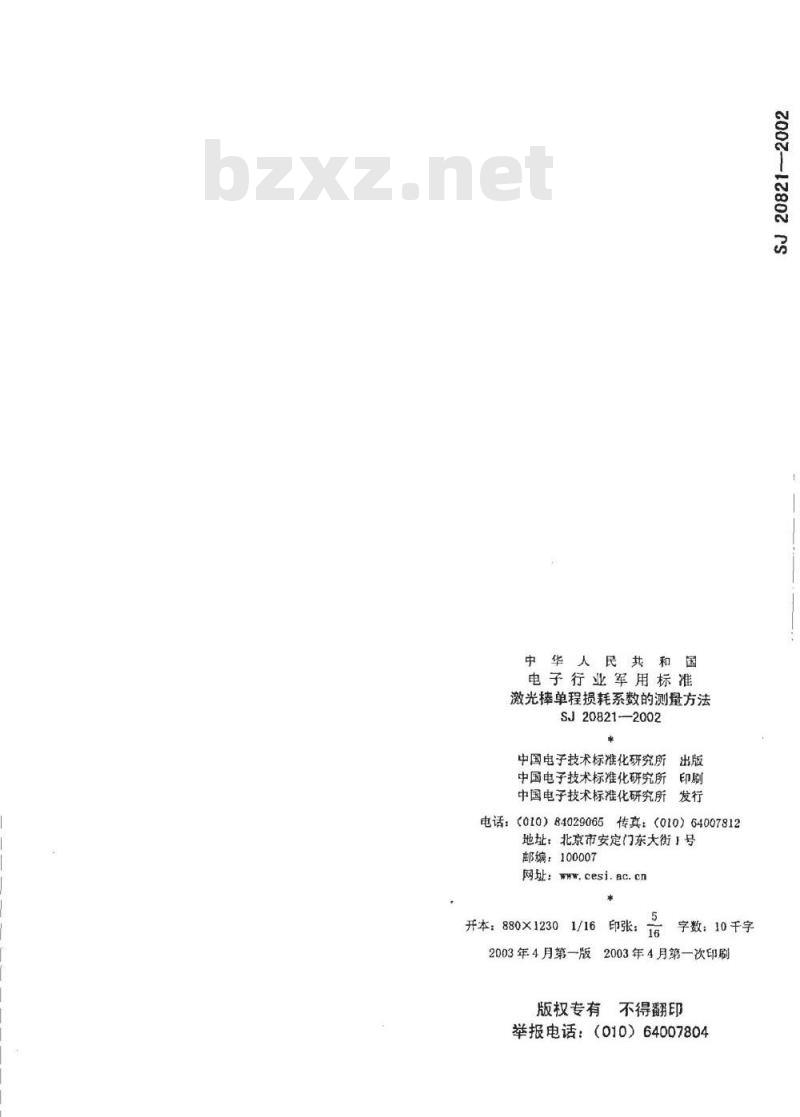

激光棒单程损耗系数的测量方法SJ20821-2002
中国电子技术标准化研究所
中国电子技术标准化研究所
中国电子技术标准化研究所
电话：（010）84029065传真：（010）64007812地址：北京市安定门东大街1号
邮编：100007
网址：cesi.ac.cn
开本：880×1230
2003年4月第一版
印张：
字数：10千字
2003年4月第一次印刷
版权专有不得翻印
举报电话：（010）64007804
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
