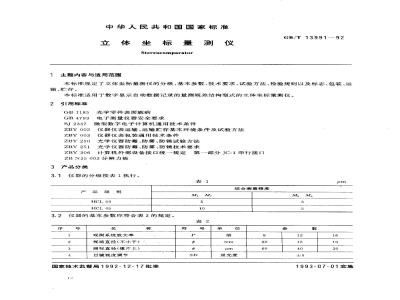

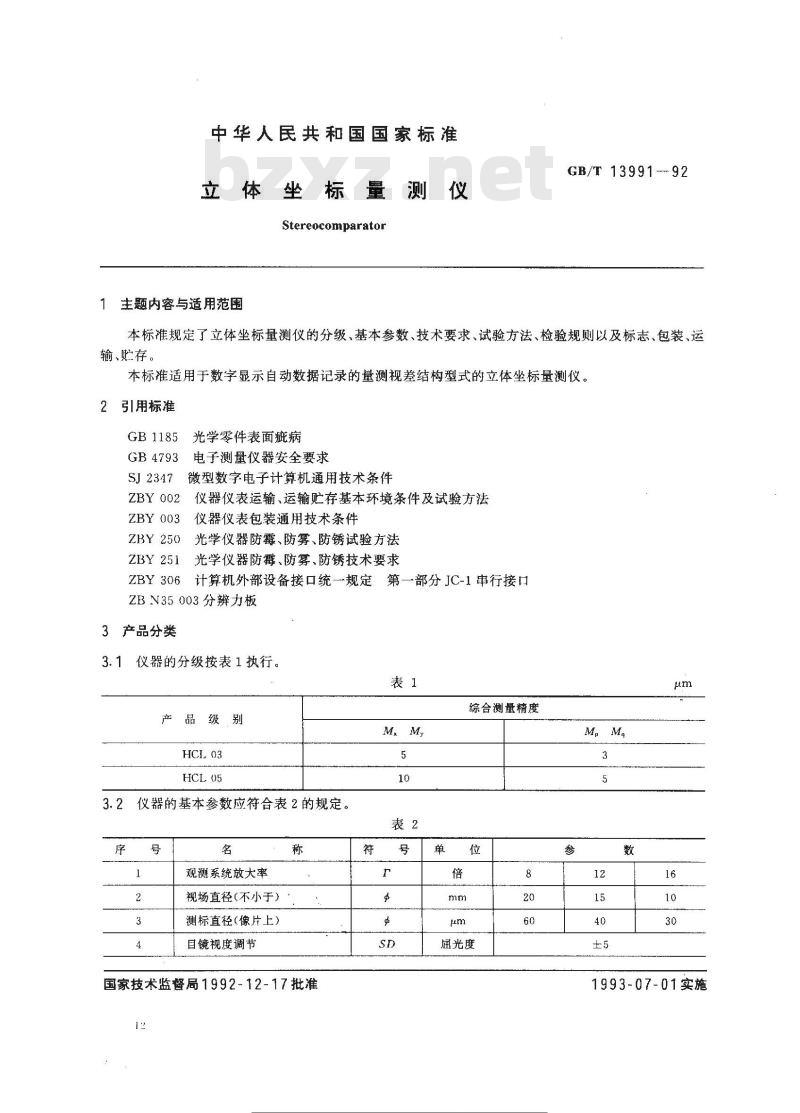

中华人民共和国国家标准
立体坐标
量测仪
Stereocomparator
1主题内容与适用范围
GB/T 13991--92
本标准规定了立体坐标量测仪的分级、基本参数、技术要求、试验方法、检验规则以及标志、包装、运输、贮存。
本标准适用于数字显示自动数据记录的量测视差结构型式的立体坐标量测仪。引用标准
GB 1185
光学零件表面疵病
：电子测量仪器安全要求
GB4793
SJ 2347
ZBY 002
ZBY 003
ZBY250
ZBY 251
ZBY306
微型数字电子计算机通用技术条件仪器仪表运输、运输贮存基本环境条件及试验方法仪器仪表包装通用技术条件
光学仪器防霉、防雾、防锈试验方法光学仪器防霉、防雾、防锈技术要求计算机外部设备接口统一规定第一部分JC-1串行接口ZBN35003分辨力板
产品分类
仪器的分级按表1执行。
产品级别
仪器的基本参数应符合表2的规定。号
观测系统放大率
视场直径（不小于）
测标直径(像片上)
目镜视度调节
国家技术监督局1992-12-17批准12
标准度授图
综合测量精度
屈光度
发水标准行业造料音专下剂
1993-07-01实施

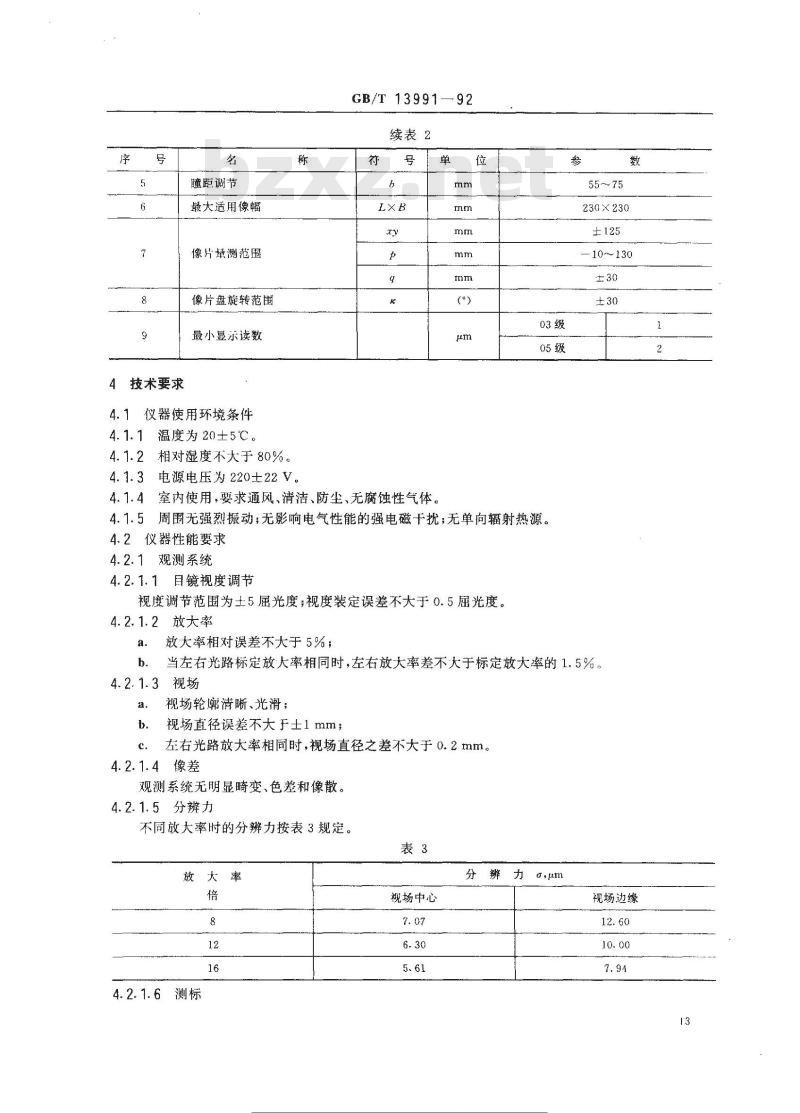

4技术要求
瞳距调节
最大适用像幅
像片量测范围
像片盘旋转范围
最小显示读数
4.1仪器使用环境条件
4.1.1温度为20±5℃。
4.1.2相对湿度不大于80%。
4.1.3电源电压为220±22V。
GB/T 13991—92
续表2
4.1.4室内使用，要求通风、清洁、防尘、无腐蚀性气体。mm
4.1.5周围无强烈振动；无影响电气性能的强电磁干扰；无单向辐射热源。4.2仪器性能要求
4.2.1观测系统
4.2.1.1月镜视度调节
视度调节范围为土5屈光度；视度装定误差不大于0.5屈光度。4.2.1.2放大率
放大率相对误差不大于5%；
230×230
10～130
±：30
当左右光路标定放大率相同时，左右放大率差不大于标定放大率的1.5%。4.2.1.3视场
视场轮廓清晰、光滑；
视场直径误差不大于士1mm；
左右光路放大率相同时，视场直径之差不大于0.2mm。4.2.1.4像差
观测系统无明显畸变、色差和像散。4.2.1.5分辨力
不同放大率时的分辨力按表3规定。表3
放大率
4.2.1.6测标
标准度授图
视场中心
分辨力,μm
视场边缘
发水标行造料告安下效
GB/T 13991--92

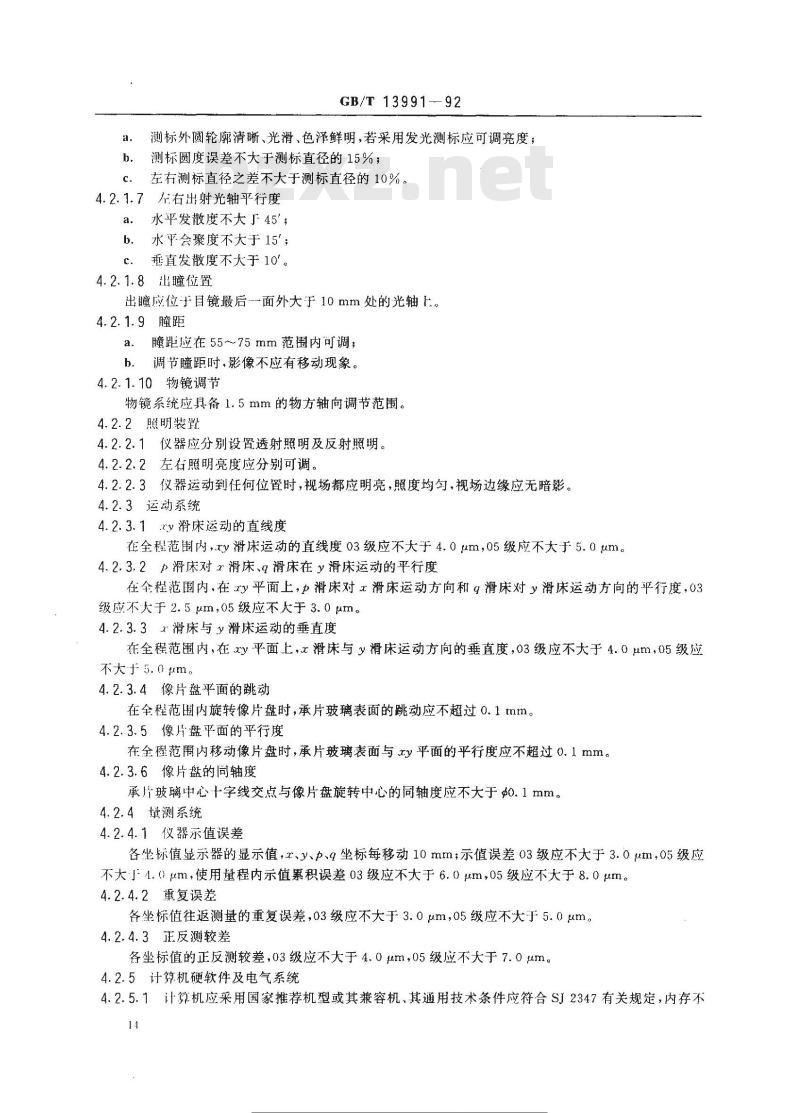

测标外圆轮廓清晰、光滑、色泽鲜明，若采用发光测标应可调亮度；测标圆度误差不大于测标直径的15%；b.
左右测标直径之差不大于测标直径的10%。4.2.1.7左右出射光轴平行度
水平发散度不大了45°；
水平会聚度不大于15'；
垂直发散度不大于10°。
4.2.1.8出瞳位置
出瞳应位于目镜最后一面外大于10mm处的光轴上。4.2.1.9瞳距
a。瞳距应在55~75mm范围内可调；b．调节瞳距时，影像不应有移动现象。4.2.1.10物镜调节
物镜系统应具备1.5mm的物方轴向调节范围。4.2.2照明装置
4.2.2.1仪器应分别设置透射照明及反射照明。4.2.2.2左右照明亮度应分别可调。4.2.2.3仪器运动到任何位置时，视场都应明亮，照度均匀，视场边缘应无暗影。4.2.3运动系统
4.2.3.1.v滑床运动的直线度
在全程范围内，ry滑床运动的直线度03级应不大于4.0um，05级应不大于5.0um。4.2.3.2力滑床对？滑床、q滑床在y滑床运动的平行度在全程范围内、在r平面上，p滑床对滑床运动方向和滑床对滑床运动方向的平行度，03级应不大于2.5um，05级应不天于3.0μm。4.2.3.3α滑床与滑床运动的垂直度在全程范围内，在xy平面上，z滑床与y滑床运动方向的垂直度，03级应不大于4.0μm，05级应不大于5.0 μm。
4.2.3.4像片盘平面的跳动
在全程范围内旋转像片盘时，承片玻璃表面的跳动应不超过0.1mm。4.2.3.5像片盘平面的平行度
在全程范用内移动像片盘时，承片玻璃表面与ty平面的平行度应不超过0.1mm。4.2.3.6像片盘的同轴度
承片玻璃中心十字线交点与像片盘旋转中心的同轴度应不大于o.1mm。4.2.4量测系统
4.2.4.1仪器示值误差
各坐标值显示器的显示值，z.y、力、α坐标每移动10mm；示值误差03级应不大于3.0um，05级应不大j1.）um，使用量程内示值累积误差03级应不大于6.0um，05级应不大于8.0μm。4.2.4.2重复误差
各坐标值往返测量的重复误差，03级应不大于3.0um，05级应不大于5.0um。4.2.4.3正反测较差
各坐标值的正反测较差，03级应不大于4.0μm，05级应不大于7.0uμm。4.2.5计算机硬软件及电气系统
4.2.5.1计算机应采用国家推荐机型或其兼容机、其通用技术条件应符合SJ2347有关规定，内存不14
运准牌因
最造料音安下克
GB/T13991—92

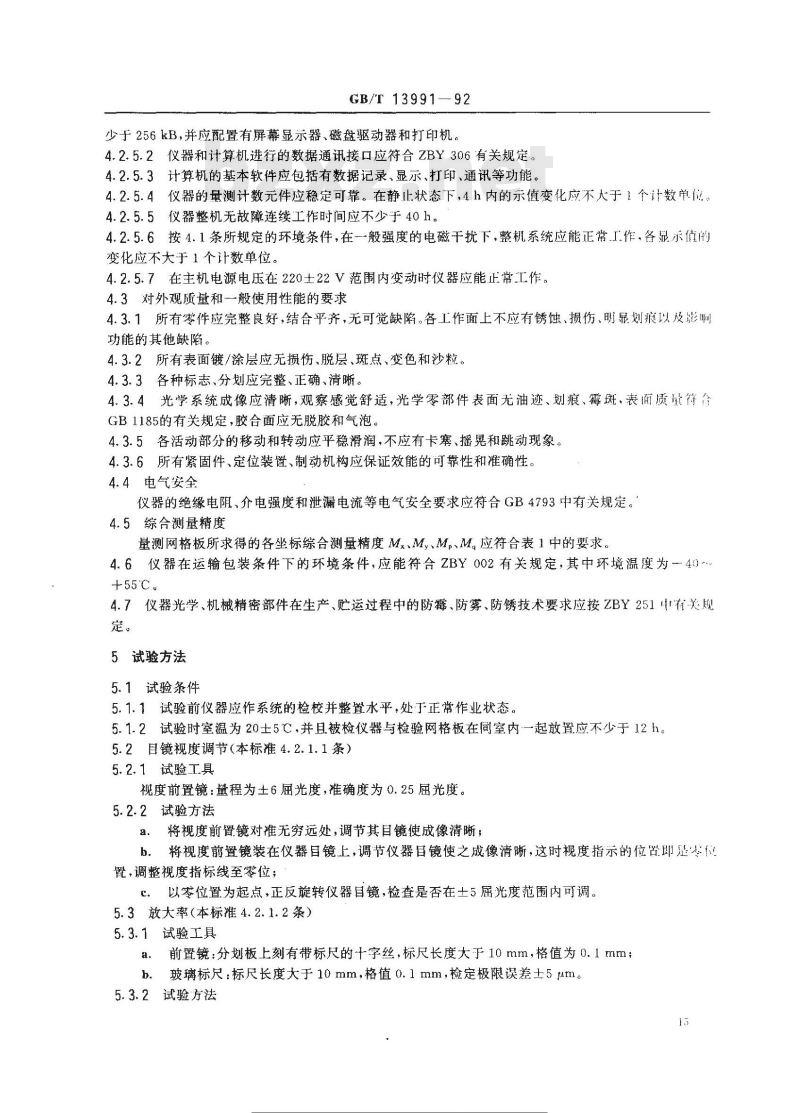

少于256kB，并应配置有屏幕显示器、磁盘驱动器和打印机。4.2.5.2仪器和计算机进行的数据通讯接口应符合ZBY306有关规定。4.2.5.3计算机的基本软件应包括有数据记录、显示、打印、通讯等功能。4.2.5.4仪器的量测计数元件应稳定可靠。在静止状态下，4h内的示值变化应不大于1个计数单位。4.2.5.5仪器整机无故障连续工作时间应不少于40h。4.2.5.6按4.1条所规定的环境条件，在般强度的电磁干扰下，整机系统应能正常.I.作，各显示值的变化应不大于1个计数单位。
4.2.5.7在主机电源电压在220土22V范围内变动时仪器应能正常工作。4.3对外观质量和一般使用性能的要求4.3.1所有零件应完整良好，结合平齐，无可觉缺陷。各工作面上不应有锈蚀、损仿、明显划痕以及影响功能的其他缺陷
4.3.2所有表面镀/涂层应无损伤、脱层、斑点、变色和沙粒。4.3.3各种标志、分划应完整、正确、清晰。4.3.4光学系统成像应清晰，观察感觉舒适，光学零部件表面无油迹、划痕、霉斑，表面质量符金GB1185的有关规定，胶合面应无脱胶和气泡。4.3.5各活动部分的移动和转动应平稳滑润，不应有卡塞、摇晃和跳动现象。4.3.6所有紧固件、定位装置、制动机构应保证效能的可靠性和准确性。4.4电气安全
仪器的绝缘电阻、介电强度和泄漏电流等电气安全要求应符合GB4793中有关规定。4.5综合测量精度
量测网格板所求得的各坐标综合测量精度M,、M，、Mp、M.应符合表1中的要求。4.6仪器在运输包装条件下的环境条件，应能符合ZBY002有关规定，其中环境温度为-40+55℃
4.7仪器光学、机械精密部件在生产、贮运过程中的防霉、防雾、防锈技术要求应按ZBY251中有关观定。
5试验方法
5.1试验条件
5.1.1试验前仪器应作系统的检校并整置水平，处于正常作业状态。5.1.2试验时室温为20士5C，并且被检仪器与检验网格板在同室内一起放置应不少于12h。5.2目镜视度调节（本标准4.2.1.1条）5.2.1试验工具
视度前置镜：量程为土6届光度，准确度为0.25屈光度。5.2.2试验方法
a.将视度前臀镜对准无穷远处，调节其目镜使成像清晰；b．将视度前置镜装在仪器目镜上，调节仪器目镜使之成像清晰，这时视度指示的位却是冬位置，调整视度指标线至零位；
以零位置为起点，正反旋转仪器目镜，检查是否在士5光度范围内可调。c.
5.3放大率（本标准4.2.1.2条）5.3.1试验工具
a.前置镜：分划板上刻有带标尺的十字丝，标尺长度大于10mm，格值为0.1mm；b．玻璃标尺：标尺长度大于10mm，格值0.1mm，检定极限误差土5μm。5.3.2试验方法
GB/T 13991-92

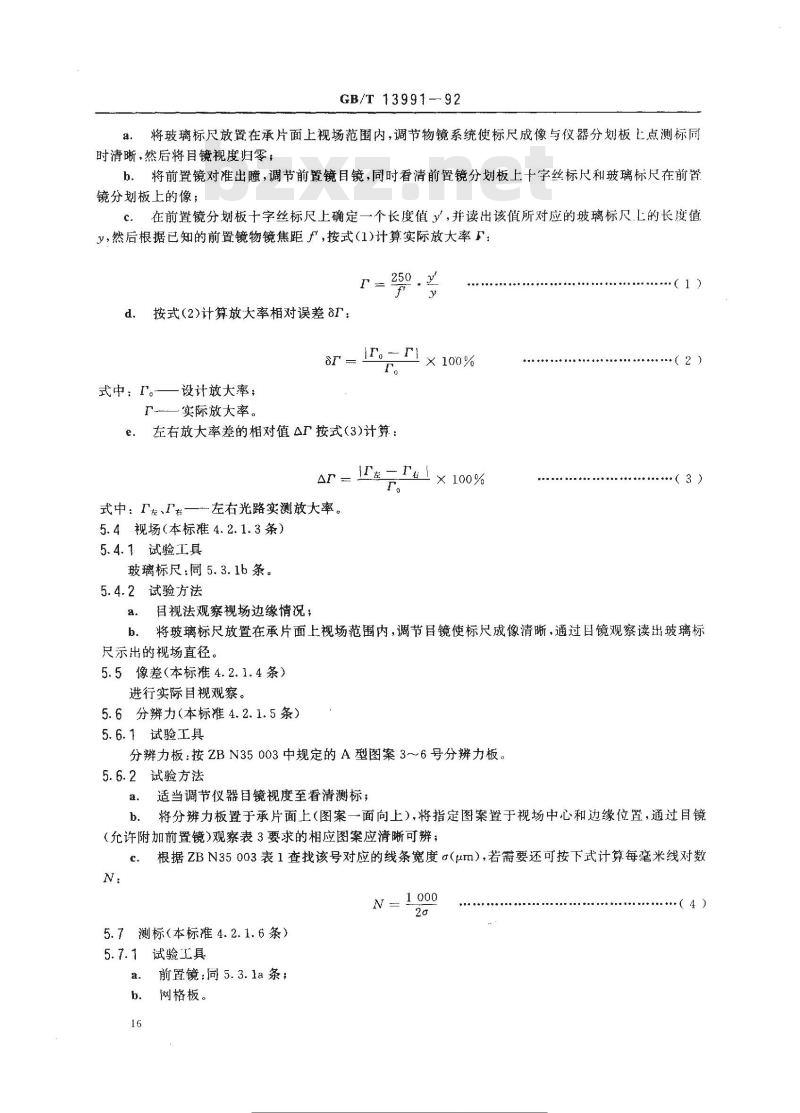

a：将玻璃标尺放置在承片面上视场范围内，调节物镜系统使标尺成像与仪器分划板上点测标同时清晰+然后将目镜视度归零，
b，将前置镜对准出瞳，调节前置镜目镜，同时看清前置镜分划板上十字丝标尺和玻璃标尺在前置镜分划板上的像；
c．在前置镜分划板十字丝标尺上确定一个长度值，并读出该值所对应的玻璃标尺L的长度值y,然后根据已知的前置镜物镜焦距f\,按式(1)计算实际放大率F：F
d．按式(2)计算放大率相对误差8r：8F
式中：设计放大率；
F一实际放大率。Www.bzxZ.net
e．左右放大率差的相对值AF按式(3)计算：A
X 100%
式中：「左、F右—左右光路实测放大率。5.4视场（本标准4.2.1.3条）
5.4.1试验工具
玻璃标尺：同5.3.1b条。
5.4.2试验方法
目视法观察视场边缘情况；
（3）
b．将玻璃标尺放置在承片面上视场范围内，调节目镜使标尺成像清晰，通过目镜观察读出玻璃标尺示出的视场直径。
5.5像差（本标准4.2.1.4条）
进行实际目视观察。
5.6分辨力（本标准4.2.1.5条）5.6.1试验工具
分辨力板：按ZBN35003中规定的A型图案3～6号分辨力板。5.6.2试验方法
a．适当调节仪器目镜视度至看清测标；将分辨力板置于承片面上（图案一面向上），将指定图案置于视场中心和边缘位置，通过目镜b.
（允许附加前置镜）观察表3要求的相应图案应清晰可辨；根据ZBN35003表1查找该号对应的线条宽度a（μm），若需要还可按下式计算每毫米线对数N
5.7测标（本标准4.2.1.6条）
5.7.1试验工具
前置镜：同5.3.1a条；
b．网格板。
运准牌因
（4）
5.7.2试验方法
GB/T 13991—92
a．将前置镜装在目镜上作目视检查；b。将网格板置在承片面上，摇动z(y）手轮，用任-一条网格纵（横）线的某一边缘分别切准测标的左右（上下)二周边切点，读二次读数，二读数之差即为测标的横（纵）向在像片面上的影像的直径。5.8左右出射光轴平行度（本标准4.2.1.7条）5.8.1试验丁具
光轴仪：左右二个分划板上均刻有十字丝，其中一个分划板上刻有确定光轴平行度的矩形公差带。如图1所示。
5.8.2试验方法
将目镜视度归零，把光轴仪安放在仪器目镜后方对准出瞳，调节光轴仪目镜，同时看清十字丝a.
和测标影像，
b．使光轴仪一个镜管中分划板十字丝交点对准一个测标再在另个镜管中观察，看另…个测标是否落在矩形公差带范围内。
5.9出瞳位置（本标准4.2.1.8条）5.9.1试验工具
专用低倍显微镜。
5.9.2试验方法
将仪器视度归零，把显微镜安装在仪器目镜后方，二者光轴概略一致，调节显微镜，看清分划板a.
上的刻线；
沿外简调节显微镜，使仪器出瞳在分划板上成像清晰，记下此时显微镜位置的读数，再将显微b.
镜向前调节至仪器目镜最后一面在显微镜分划板上成像清晰，再记下显微镜的位置读数，二读数之差即为出瞳位置。
5.10瞳距（本标准4.2.1.9条）
瞳距调节范围用直尺直接测量；a.
b，改变瞳距时在目镜中观察影像移动情况。5.11物镜调节（本标准4.2.1.10条）调节目镜使承片面中心十字丝清晰，再将刻有某些刻划厚度为1.5mm的玻璃片放在承片面上方(刻划面向上），调节前物镜，玻璃片上的刻划影像应仍清晰可见。5.12照明装置（本标准4.2.2条）进行实际操作和目视观察。
5.13滑床运动的直线度、平行度和垂直度（本标准4.2.3.1～4.2.3.3条）5.13.1试验工具
a.网格板：规格为230mm×230mm；格值为10mm；网格线宽度为15um；网格点位置度公举不17
运准牌！
最造料安下克
大于□3.0um；
b．2×前置镜。
5.13.2试验方法
5.13.2.1v滑床运动的直线度
GB/T 13991---92
在仪器目镜上安置前置镜，像片盘上安置网格板并使之清晰，移动（）滑床，调节螺旋使测标和横(纵)网格线两端点相切，全程正反向摇动α(y)手轮，由q(p)读数测得测标的偏移值。5.13.2.2力滑床对滑床、9滑床对y滑床运动的平行度移动（)滑床，调节螺旋使测标和横（纵)网格线两端点相切，全程正反向摇动()手轮，由9(p)读数测得测标的偏移值。
5.13.2.3滑床与3滑床运动的垂直度移动滑床，调节螺旋使测标和横网格线两端点相切，全程正反向摇动手轮，由力读数测得测标作滑床两端位置上的偏移值。5.14像片盘平面的跳动、平行度和同轴度（本标准4.2.3.4~4.2.3.6条）5.14.1试验工具
百分表。
5.14.2试验方法
5.14.2.1像片盘平面的跳动
在全程范围内旋转像片盘，以百分表测量承片玻璃表面距中心90mm处的跳动。5.14.2.2像片盘平面的平行度
在全行程范围内移动像片盘，以百分表测量承片玻璃表面上下的移动量。5.14.2.3像片盘的同轴度
旋转像片盘至一端极限位置，将测标对准承片玻璃中心十字线交点，再旋转像片盘至另一端极限位置使测标重新对准，分别读得ry在两个极限位置上的读数差△、y，按下式分别计算左右像片盘的同轴度e：
e= Ar?+ Ay?
式中：Ar、Ay--一像片盘在两个极限位置上测标对准十字线交点时的ry读数差，mm；像片盘的同轴度，mm。
5.15测系统的仪器示值误差、重复误差、正反测较差（本标准4.2.4.1~4.2.4.3条）5.15.1试验工具
同5.13.1条。
5.15.2试验方法
5.15.2.1仪器示值误差
在仪器目镜上安装2×前置镜，像片盘上安置网格板并使之清晰，使横纵网格线和仪器的ry轴重合，分别在各坐标的全程范围内从同一方向摇动手轮照准每个网格点读数，测量三次取平均求得相邻两点的平均值之差和网格线格值的较差即为该坐标的示值误差，使用量程内某两点间各示值误差代数利的最大值即为示值累积误差。测定α时要用格值为2mm的专用分划尺（下同）。5.15.2.2重复误差
分别在各坐标的全程范围内，从同方向摇动手轮以照准某一网格点读数，测基三次取平均值，共依次测5个网格点。然后再依相反次序，按与上次测量的同方向再照准读数，也测量三次取平均值。同点的二次平均值之差即为该点的重复误差。5.15.2.3正反测较差
分别在各坐标的全程范围内，从同一方向摇动手轮照准某一网格点读数，测量三次取平均值。然后18
污件慢搜
GB/T13991—92
从相反方向摇动手轮照准周一网格点再读数，测量三次取平均值。正反向平均值之差即为该点的正反测较差。每一坐标方向共测5点，取最大的差为该坐标方向上的正反测较差。5.16计算机硬软件及电气系统
5.16.1本标准4.2.5.1条按SJ2347有关规定执行。5.16.2本标准4.2.5.2条按ZBY306有关规定执行。5.16.3本标准4.2.5.3~4.2.5.5条作实际检验。5.16.4本标准4.2.5.6条作实际检验：在距仪器2m处，在同一电源上启动和关闭6mm手电钻.检查仪器系统各项功能的变化。
5.16.5本标准4.2.5.7条作实际检验：利用调压器分别调节电源电压为198V和242V，检查仪器系统各项功能的变化。
5.17对外观质量和一般使用性能的要求（本标准4.3条）作目视检查及实际操作检验。
5.18电气安全（本标准4.4条）
按GB4793中有关规定。
5.19综合测量精度（本标准4.5条）5.19.1试验工具
同5.13.1a条。
5.19.2试验方法
直接在仪器目镜下观察，移动各滑床，使左右承片玻璃中心十字线交点和测标对准，此时即为各滑床的零位置。在左右像片盘上安置网格板使网格中心交点与测标准确对准，再上下移动滑床调整K螺丝，使左右网格纵线平行于Y轴，并立体照准网格点用q手轮消除视差，再将K螺丝调整至行程的中心及两端网格点上的p读数差在1～2μm内为止。5.19.2.125点量测
按图2所示点位在p=0、9=0处移动zy滑床并微调pq滑床立体照准25点，测量各点的.r、y、b、！的四个坐标值，每点照准二次，并正反测回记录于附录A表A1中。在正反测回前后各增加二次照准\33\点，以八次照准的平均值作为\33”点的最或是值即基准值dx。vdy。~dp。vdug。5.19.2.215点量测
按图3所示点位在=0、y一0处移动pg滑床立体照准15点，测量各点的p、9两个坐标值，每点照准二次，并正反测回记录于附录A表A2中。在正反测回前后各增加二次照准21”点，以八次照准的平均值作为\21\点的最或是值即基准值dpda。。51
运准店
5.19.2.3精度统计
对25点量测：
式中. Vx.V..V..V.-
对15点量测：
GB/T 13991-92
各点相应坐标的观测值和基准值之差。M
（8）
（11）
除计算结果应符合表1中的要求外，向需检查Vmx应小于.二倍中误差。对超限的该点须进行重新观测三次读数取平均值，若仍超限，即认为该台仪器的综合测量精度超限。若设有超限，则以重新观测的数据参加精度统计。上述的观测和计算可调用专门检验程序来进行。5.20第4.6条按ZBY002有关规定。开箱后ry导轨的垂直度允许重新调整。5.21第4.7条仪器的防毒、防雾、防锈试验方法应按ZBY250有关规定。6检验规则
6.1出厂检验
6.1.1每台仪器都必须经质量检验部门按第6.1.3条规定的试验项目进行检验，试验达到要求后，填写完整的检验单和证明产品质量合格的文件后方可出厂。6.1.2检验时的环境应符合本标准第5.1条的规定。6.1.3检验时的试验项目为本标准第3.2条及第4.2～4.5条规定的各项内容。6.1.4当有下述情况之一时则认为该台仪器的出厂检验不合格：第4.2.4条、4.4条、4.5条中有一项不合格；a.
除a条外第6.1.3条所规定的检验项目中有二个以上分项不合格。b.
6.2型式检验
6.2.1型式检验由制造厂质量检验部门会同有关部门进行。6.2.2有下列情况之一时，仪器应进行型式检验：a.
新产品或老产品转厂生产的试制定型鉴定；结构、工艺、材料或主要元器件有重大变更，可能影响产品性能；b
正常生产的产品进行定期抽查（般为每年抽查-一次）；产品停产年后恢复生产；
国家质量监督机构提出进行型式检验要求。6.2.3型式检验的试验项目为本标准第3.2条规定的基本参数和第4章中规定的全部技术要求。6.2.4型式检验的样品应从某批出厂合格品中随机抽取3台，如发现有一台中的一项不合格，应抽取20
标准授授
各头标准行业资料克责下载
GB/T 13991--92
加倍数量，对不合格的项目进行复验，如仍发现有该项不合格者，则认为型式检验不合格。7标志、包装、运输、贮存
7.1　标志　
7.1.1产品标志
a。制造厂名和商标；
b．产品名称和型号；
出厂编号和制造日期。
7.1.2包装标志
按ZBY003有关规定。
7.2包装
7.2.1仪器的包装按ZBY003有关规定，按防潮包装类型。7.2. 2
包装木箱结构应能保证机座在箱内可靠稳固，并装有专用避霆器，能经受般的运输颠震。包装木箱应有可靠的防潮层及妥善的填充物。仪器的随带文件：
产品合格证：
产品证明书；
装箱单、随机备件清单；
产品质量意见征求书。
7.3运输和贮存
7.3.1运输和贮存要求
仪器可用各种常用运输工具运输，但其周围应无活性化学药品、腐蚀性气体和潮湿性材料，运输途中和中转停放应有妥善的防雨措施，装卸应谨慎，严防翻转和摔落。仪器应贮存在温度为一25（~~+40℃，湿度不大于85%的洁净和通风良好的仓库中，周围应无腐蚀性气体和潮湿材料。7.3.2运输和贮存环境条件试验方法按ZBY002有关规定。
标准瘦情
最造料安下克
α反測
M, =0. 2 Vrv
GB/T13991-92
附录A
综合测量精度观测计算用表
（参考件）
仪器号
25点量测记录表
标准慢授网
y正测
网格板号
y反测
M, - 0. 2 V31
客水标化行业料竞益下
p正测
GB/T13991--92
续表A1
仪器号
标注度授网
4正测
网格板号
4反测
M.=0. 2ev
发水标供行业造料音专下剂
