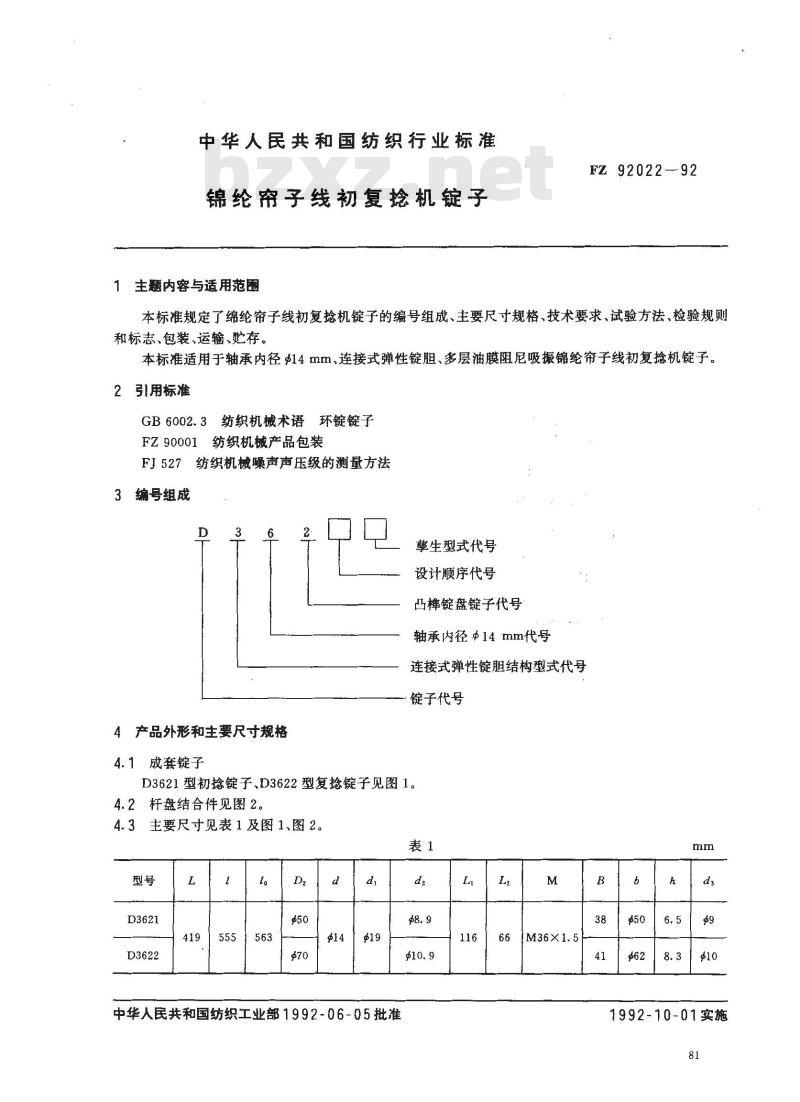

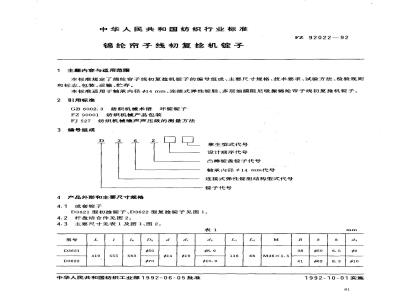

中华人民共和国纺织行业标准
锦纶帘子线初复捻机锭子
1主题内容与适用范围
FZ92022-92
本标准规定了绵纶帘子线初复抢机锭子的编号组成、主要尺寸规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于轴承内径14mm、连接式弹性锭胆、多层油膜阻尼吸振锦纶帘子线初复捻机锭子。2引用标准
GB6002.3纺织机械术语环锭锭子FZ90001纺织机械产品包装
FJ527纺织机械噪声声压级的测量方法3编号组成
4产品外形和主要尺寸规格
4.1成套锭子
擎生型式代号
设计顺序代号bzxz.net
凸锭盘锭子代号
轴承内径Φ14 mm代号
连接式弹性锭胆结构型式代号
锭子代号

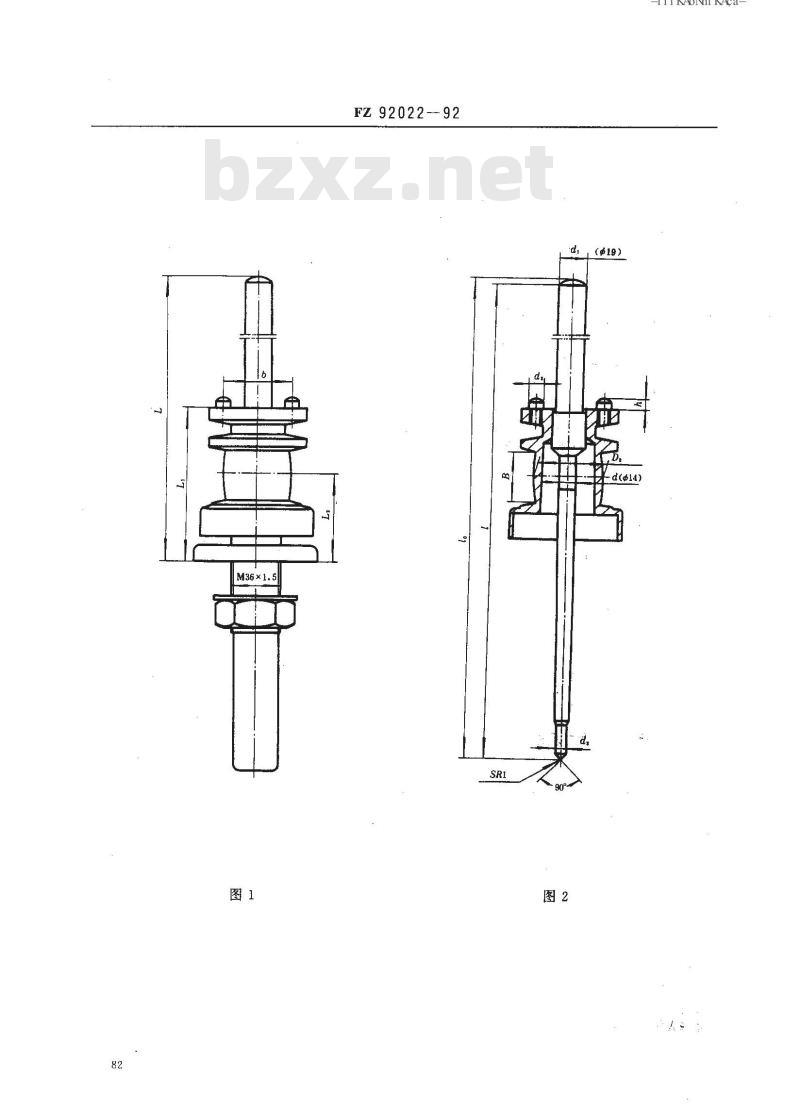

D3621型初抢锭子、D3622型复捻锭子见图1。4.2杆盘结合件见图2。
4.3主要尺寸见表1及图1、图2。表1
中华人民共和国纺织工业部1992-06-05批准dz
1992-10-01实施
FZ 92022-92
Yd(014
T KAoNni KAca-

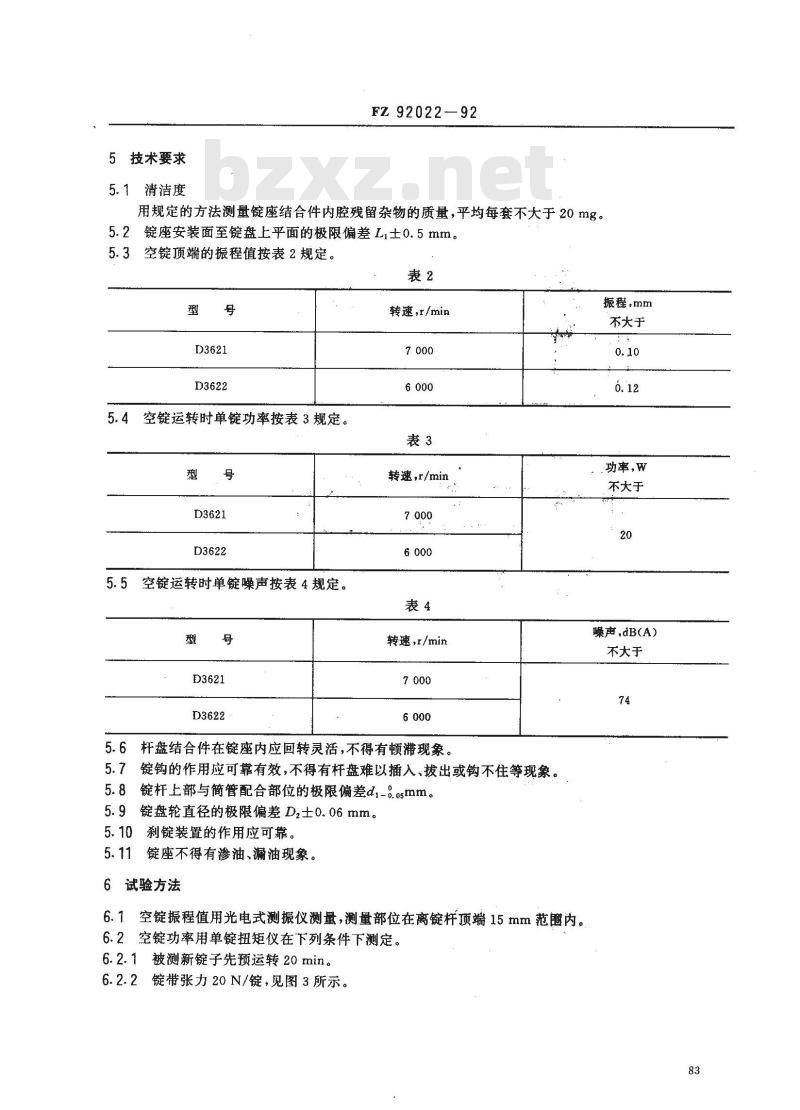

5技术要求
5.1清洁度
FZ92022—92
用规定的方法测量锭座结合件内腔残留杂物的质量，平均每套不大于20mg。5.2锭座安装面至锭盘上平面的极限偏差Li士0.5mm。5.3空锭顶端的振程值按表2规定。表2
空锭运转时单锭功率按表3规定。型号
5.5空锭运转时单锭噪声按表4规定。型
转速，r/min
转速，r/min
转速，r/min
杆盘结合件在锭座内应回转灵活，不得有顿滞现象。锭钩的作用应可靠有效，不得有杆盘难以插入、拔出或钩不住等现象。锭杆上部与簡管配合部位的极限偏差d,-.osmm。锭盘轮直径的极限偏差Dz0.06mm。5.10
刹锭装置的作用应可靠。
锭座不得有渗油、漏油现象。
6试验方法

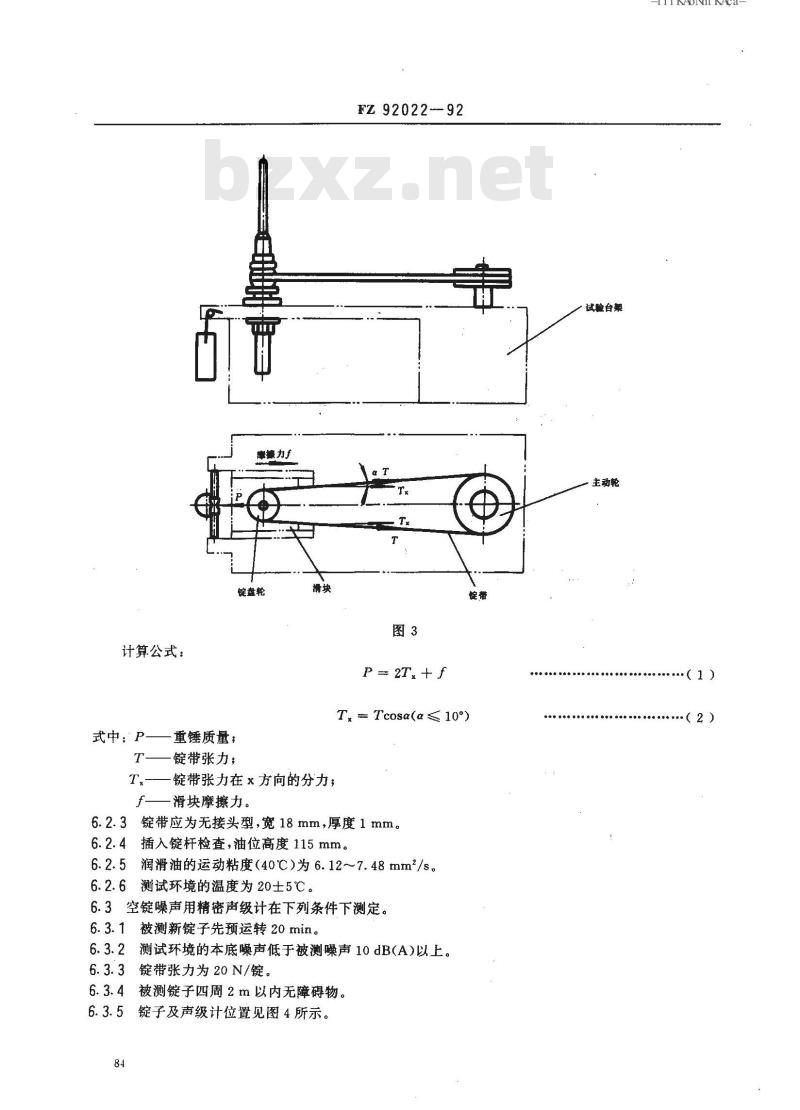

6.1空锭振程值用光电式测振仪测量，测量部位在离锭杆项端15 mm 范阐内。6.2空锭功率用单锭扭矩仪在下列条件下测定。6.2.1被测新锭子先预运转20 min。6.2.2锭带张力20N/锭，见图3所示。振程，mm
不大于
功率，W
不大于
噪声，dB(A）
不大于
计算公式：
式中：P-
一重锤质量；
一锭带张力；
康据力于
锭盘轮
FZ92022--92
P= 2T+f
T = Tcosα(α ≤ 10°)
一锭带张力在x方向的分力；
一滑块摩擦力。
6.2.3锭带应为无接头型，宽18mm，厚度1mm。6.2.4插入锭杆检查，油位高度115mm。6.2.5润滑油的运动粘度（40℃）为6.12~7.48mm2/s。6.2.6测试环境的温度为20士5℃。6.3空锭噪声用精密声级计在下列条件下测定。6.3.1被测新锭子先预运转20min。测试环境的本底噪声低于被测噪声10dB(A)以上。6.3.2
锭带张力为20N/锭。

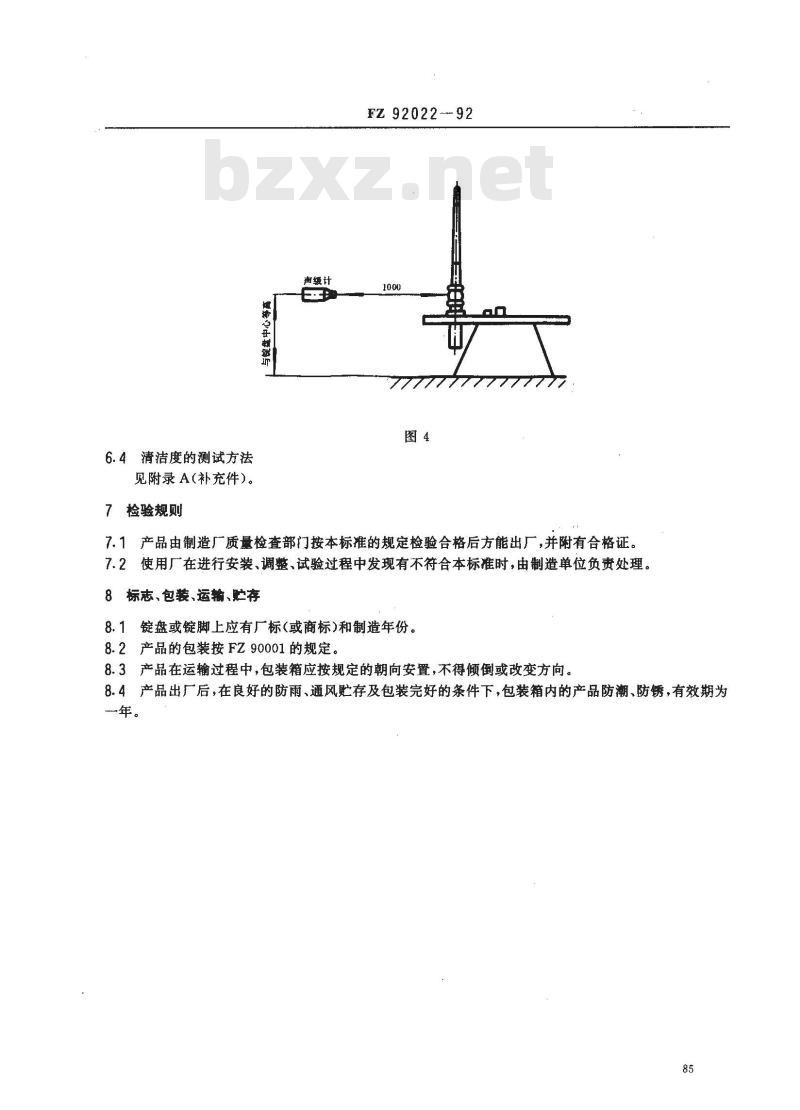

被测锭子四周2m以内无障碍物。锭子及声级计位置见图4所示。
试验台架
主动轮
iiKAoNniKAca
（1）
（2）
6.4清洁度的测试方法
见附录A（补充件）。
7检验规则
声级计
FZ 92022--92
7777777777777
7.1产品由制造厂质量检查部门按本标准的规定检验合格后方能出厂，并附有合格证。7.2使用厂在进行安装、调整、试验过程中发现有不符合本标准时，由制造单位负责处理。8标志、包装、运输、贮存
8.1锭盘或锭脚上应有厂标（或商标)和制造年份。8.2产品的包装按FZ90001的规定。8.3产品在运输过程中，包装箱应按规定的朝向安置，不得倾倒或改变方向。8.4产品出厂后，在良好的防雨、通风贮存及包装完好的条件下，包装箱内的产品防潮、防锈，有效期为一年。
A1检测准备
A1.1试剂
FZ 92022--92
附录A
锭子清洁度检测细则
(补充件）
a。经定性分析滤纸过滤后的工业清洗用煤油；b．汽油；
石油醚。
A1.2仪器及器具
12.5cm中速定性滤纸：
三角烧瓶2只，玻璃漏斗2只，烧杯2只，称量瓶2只；感量为0.0001g的光电天平一只；烘箱、干燥箱、滴管和量杯等。A2检测方法
A2.1将20套样本先用汽油或煤油洗净其外表并措净。i KAoNi KAca-
A2.2将过滤好的煤油注入锭座结合件内腔，约60%油腔高度，用拇指堵住锭座结合件的轴承口，倒置，上下快速摆动10次，然后把含有残留物的混合液集中倒在烧杯中，每套锭座结合件内腔清洗三次。A2.3将收集到的混合液用已烘至恒重（G1)的$12.5cm中速滤纸及称量瓶以倾斜法进行过滤，再用清洁的汽油、石油醚清洗滤纸上的油脂，洗净为止，把洗净油脂的滤纸置于原称量瓶中，在120℃烘箱内烘1h，取出，放在干燥箱中冷至室温称重，再烘30min后再称重，直至恒重（Gz)。A2.4过滤时油液允许加热，温度应小于等于80℃。A3清洁度计算公式
清洁度(mg/ 套)=G=G×1 000
式中：G2——滤纸+残留物+称量瓶重量，g；G,-滤纸+称量瓶重量,g。
A4注意享项
A4.1过滤后要自然沥于。
A4.2，每次烘后冷至室温时间应一致，滤纸前后烘干方法应相同。86
（Al)
附加说明：
FZ92022-
本标准由纺织工业部技术装备司提出。本标准由纺织工业部纺织机械研究所归口。本标准由上海纺织机械专件厂负责起草。本标准主要起草人韩俊龙、唐长城、张信滋、李生宝。92
