本标准规定了热熔粘合衬热熔胶涂布量和涂布均匀性的测定方法。本标准适用于测定棉及化纤纯纺、混纺的机织物、针织物和非织造织物为基布的热熔粘合衬热熔胶的涂布量和涂布均匀性。本标准不适用于基布不耐溶剂萃取而导致显著影响试验结果的热熔粘合衬热熔胶涂布量和涂布均匀性的测定。 FZ/T 01081-2000 热熔粘合衬热熔胶涂布量和涂布均匀性的测定 FZ/T01081-2000 标准下载解压密码：www.bzxz.net

FZ/T01081-2000

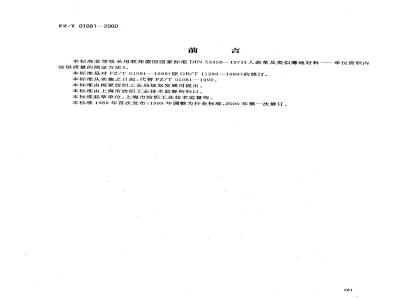

本标准非等效采用联邦德国国家标准DIN53358-1971《人造革及类似薄地材料-—单位面积内涂层质量的测定方法》。
本标准是对FZ/T01081-—1999（原GB/T11399--1989)的修订。本标准从实施之日起，代替FZ/T01081—1999。本标准由国家纺织工业局规划发展司提出。本标准由上海市纺织工业技术监督所归口。本标准起草单位：上海市纺织工业技术监督所。本标准1989年首次发布，1999年调整为行业标准，2000年第一次修订。281
1范围

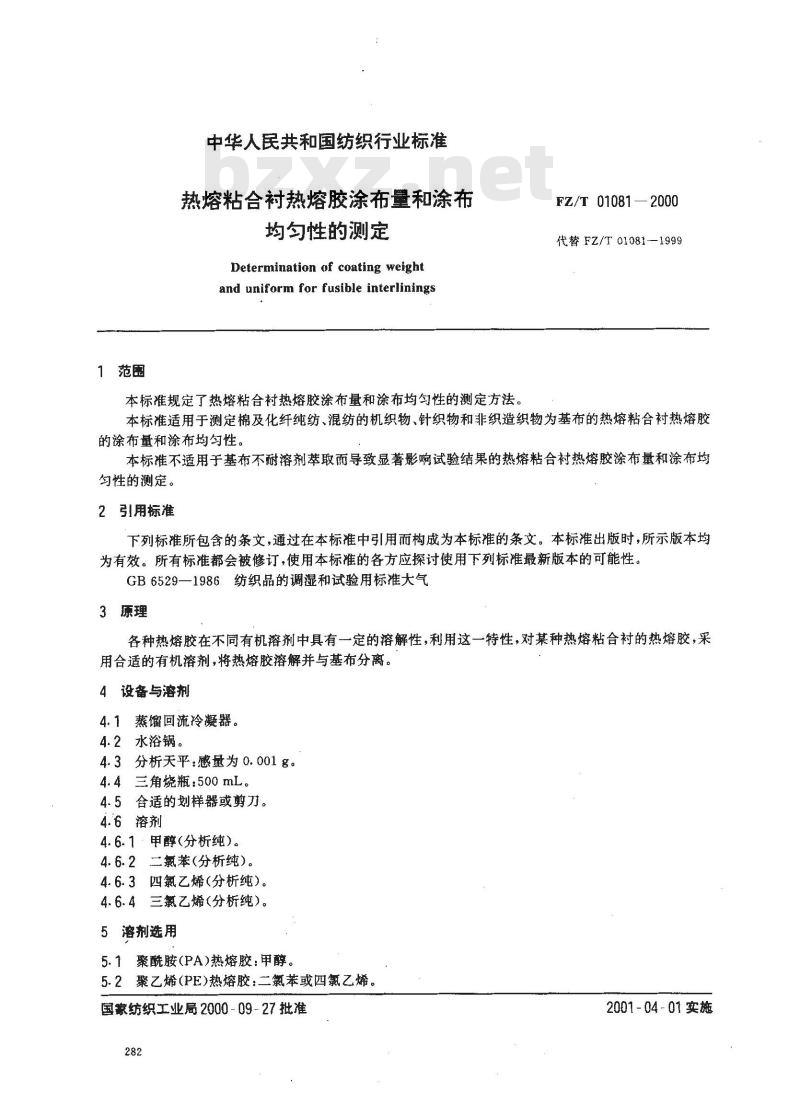

中华人民共和国纺织行业标准
热熔粘合衬热熔胶涂布量和涂布均匀性的测定
Determination of coating weightand uniform for fusible interlinings本标准规定了热熔粘合村热熔胶涂布量和涂布均勾性的测定方法。FZ/T 01081—2000
代替FZ/T01081-1999
本标准适用于测定棉及化纤纯纺、混纺的机织物、针织物和非织造织物为基布的热熔粘合衬热熔胶的涂布量和涂布均匀性。
本标准不适用于基布不耐溶剂萃取而导致显著影响试验结果的热熔粘合衬热熔胶涂布量和涂布均匀性的测定。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6529—1986纺织品的调湿和试验用标准大气3原理
各种热熔胶在不同有机溶剂中具有一定的溶解性，利用这一特性，对某种热熔粘合衬的热熔胶，采用合适的有机溶剂，将热熔胶溶解并与基布分离。4设备与溶剂
4.1蒸馏回流冷凝器。
4.2水浴锅。
4.3分析天平：感量为0.001g。
4.4三角烧瓶：500mL。
4.5合适的划样器或剪刀。
4.6溶剂
4.6.1·甲醇（分析纯）。
4.6.2二氯苯（分析纯）。
4.6.3四氯乙烯（分析纯）。
三氟乙烯(分析纯）。
5溶剂选用
5. 1聚酰胺(PA)热熔胶：甲醇。5.2聚乙烯（PE)热熔胶：二氯苯或四氯乙烯。国象纺织工业局2000-09-27批准282
2001-04-01实施

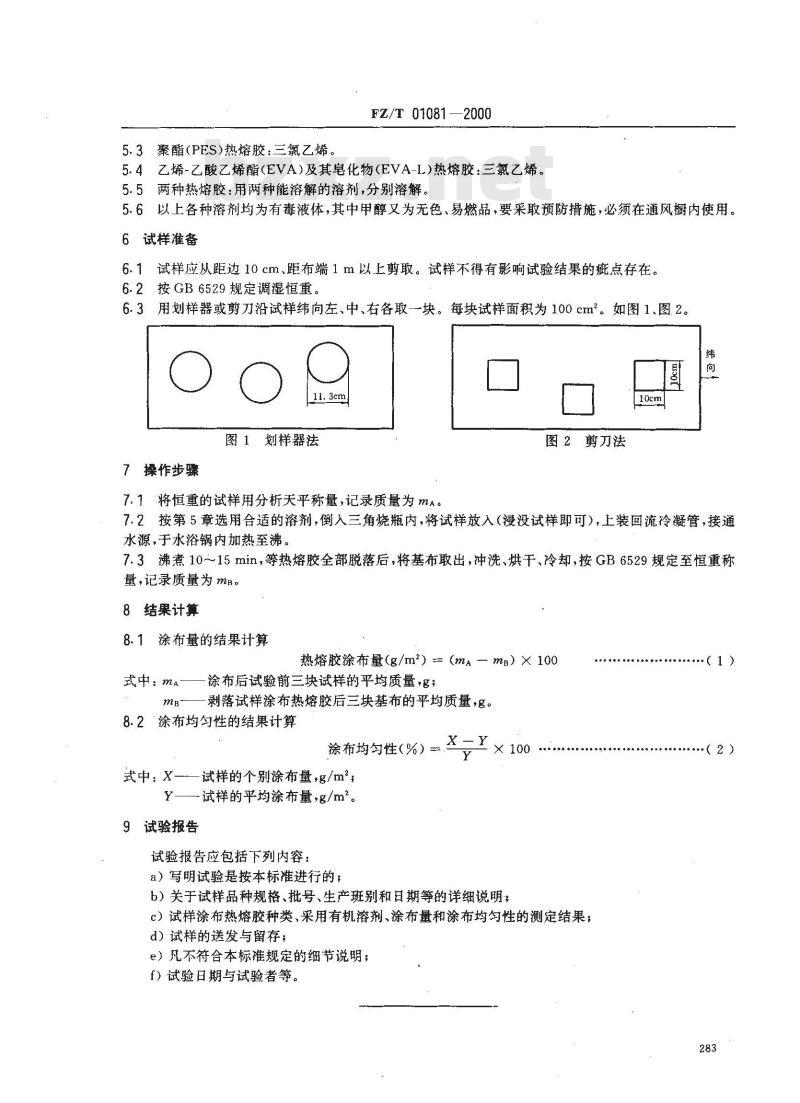

5.3聚酯(PES)热熔胶：三氯乙烯。FZ/T 01081—2000
5.4乙烯-乙酸乙烯酯(EVA)及其皂化物（EVA-L)热熔胶：三氯乙烯5.5两种热熔胶：用两种能溶解的溶剂，分别溶解。5.6以上各种溶剂均为有毒液体，其中甲醇又为无色、易燃品，要采取预防措施，必须在通风橱内使用。6试样准备wwW.bzxz.Net
试样应从距边10 cm、距布端1m以上剪取。试样不得有影响试验结果的疵点存在。6.1
按GB6529规定调湿恒重。
用划样器或剪刀沿试样纬向左、中、右各取一块。每块试样面积为100cm2。如图1、图.2。6.3
划样器法
7操作步骤
7.1将恒重的试样用分析天平称量，记录质量为mA。图2剪刀法
7.2按第5章选用合适的溶剂，倒入三角烧瓶内，将试样放入（浸没试样即可），上装回流冷凝管，接通水源，于水浴锅内加热至沸。
7.3沸煮10～15min，等热熔胶全部脱落后，将基布取出，冲洗、烘干、冷却，按GB6529规定至恒重称量，记录质量为mB。
8结果计算
涂布量的结果计算
热熔胶涂布量（g/m2）=（mA一mg）×100式中：mA
涂布后试验前三块试样的平均质量，g；剥落试样涂布热熔胶后三块基布的平均质量，g。8.2涂布均匀性的结果计算
涂布均匀性（%）=
式中：X-
试样的个别涂布量，g/m；
试样的平均涂布量，g/m2。
9试验报告
试验报告应包括下列内容：
a）写明试验是按本标准进行的；Y
b）关于试样品种规格、批号、生产班别和日期等的详细说明；c）试样涂布热熔胶种类、采用有机溶剂、涂布量和涂布均匀性的测定结果；d）试样的送发与留存；
e）凡不符合本标准规定的细节说明；f）试验日期与试验者等。
（1）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
