FZ/T 80003-1994纺织品与服装缝纫型式分类和术语

中华人民共和国纺织行业标准
FZ/T80003-94
纺织品与服装
1994-01-27发布
缝纫型式·分类和术语　
199410-01实施
国纺织总会

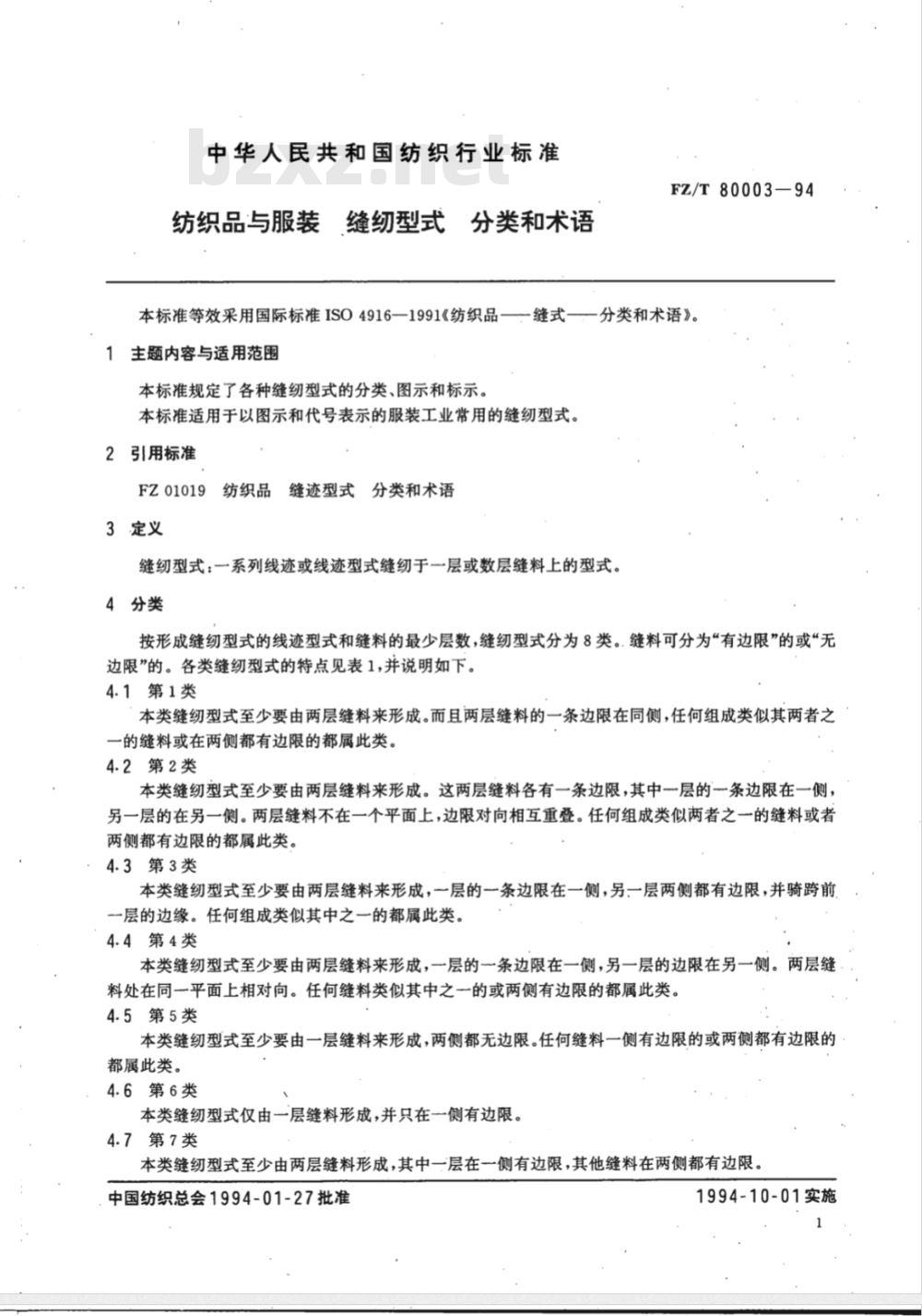

中华人民共和国纺织行业标准
纺织品与服装缝纫型式分类和术语FZ/T80003—94
本标准等效采用国际标准ISO4916一1991《纺织品—一缝式—分类和术语》。主题内容与适用范围
本标准规定了各种缝纫型式的分类、图示和标示。本标准适用于以图示和代号表示的服装工业常用的缝纫型式。2引用标准
FZ01019纺织品缝迹型式分类和术语3定义
缝纫型式：一系列线迹或线迹型式缝纫于一层或数层缝料上的型式。4分类
按形成缝纫型式的线迹型式和缝料的最少层数，缝纫型式分为8类。缝料可分为“有边限”的或“无边限”的。各类缝纫型式的特点见表1，并说明如下。4.1第1类
本类缝纫型式至少要由两层缝料来形成。而且两层缝料的一条边限在同侧，任何组成类似其两者之一的缝料或在两侧都有边限的都属此类。4.2第2类
本类缝纫型式至少要由两层缝料来形成。这两层缝料各有一条边限，其中一层的一条边限在一侧，另一层的在另一侧。两层缝料不在一个平面上，边限对向相互重叠。任何组成类似两者之一的缝料或者两侧都有边限的都属此类。
4.3第3类
本类缝纫型式至少要由两层缝料来形成，一层的一条边限在一侧，另一层两侧都有边限，并骑跨前一层的边缘。任何组成类似其中之一的都属此类。4.4第4类
本类缝纫型式至少要由两层缝料来形成，一层的一条边限在一侧，另一层的边限在另一侧。两层缝料处在同一平面上相对向。任何缝料类似其中之一的或两侧有边限的都属此类。4.5第5类
本类缝纫型式至少要由一层缝料来形成，两侧都无边限。任何缝料一侧有边限的或两侧都有边限的都属此类。
4.6第6类
本类缝纫型式仅由一层缝料形成，并只在一侧有边限。4.7第7类
本类缝纫型式至少由两层缝料形成，其中一层在一侧有边限，其他缝料在两侧都有边限。中国纺织总会1994-01-27批准
1994-10-01实施

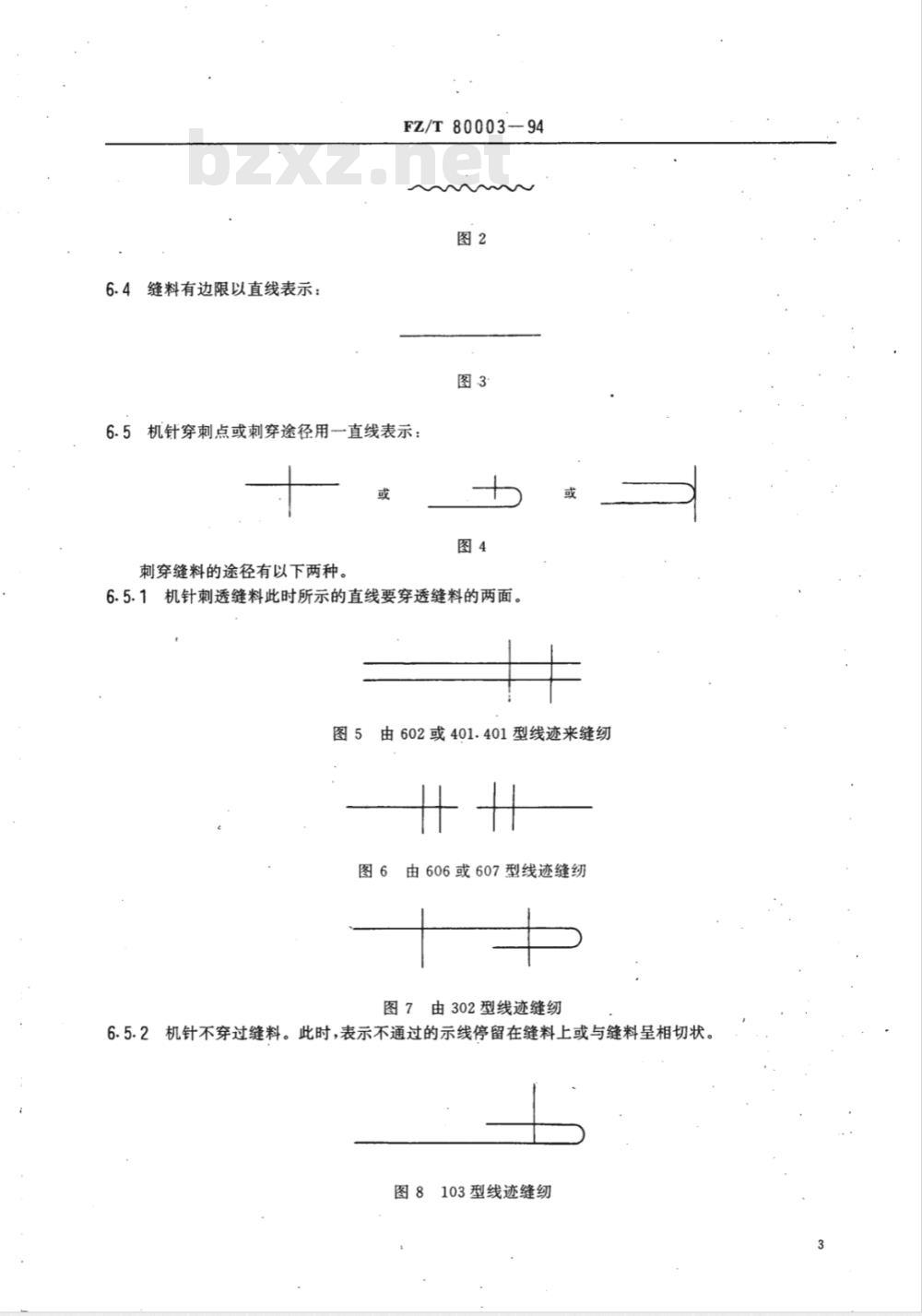

6.4缝料有边限以直线表示：
FZ/T80003-94
6.5机针穿刺点或刺穿途径用一直线表示：或
刺穿缝料的途径有以下两种。
6.5.1机针刺透缝料此时所示的直线要穿透缝料的两面。图5由602或401.401型线迹来缝纫图6
由606或607型线迹缝纫
由302型线迹缝纫
6.5.2机针不穿过缝料。此时，表示不通过的示线停留在缝料上或与缝料呈相切状图8103型线迹缝纫

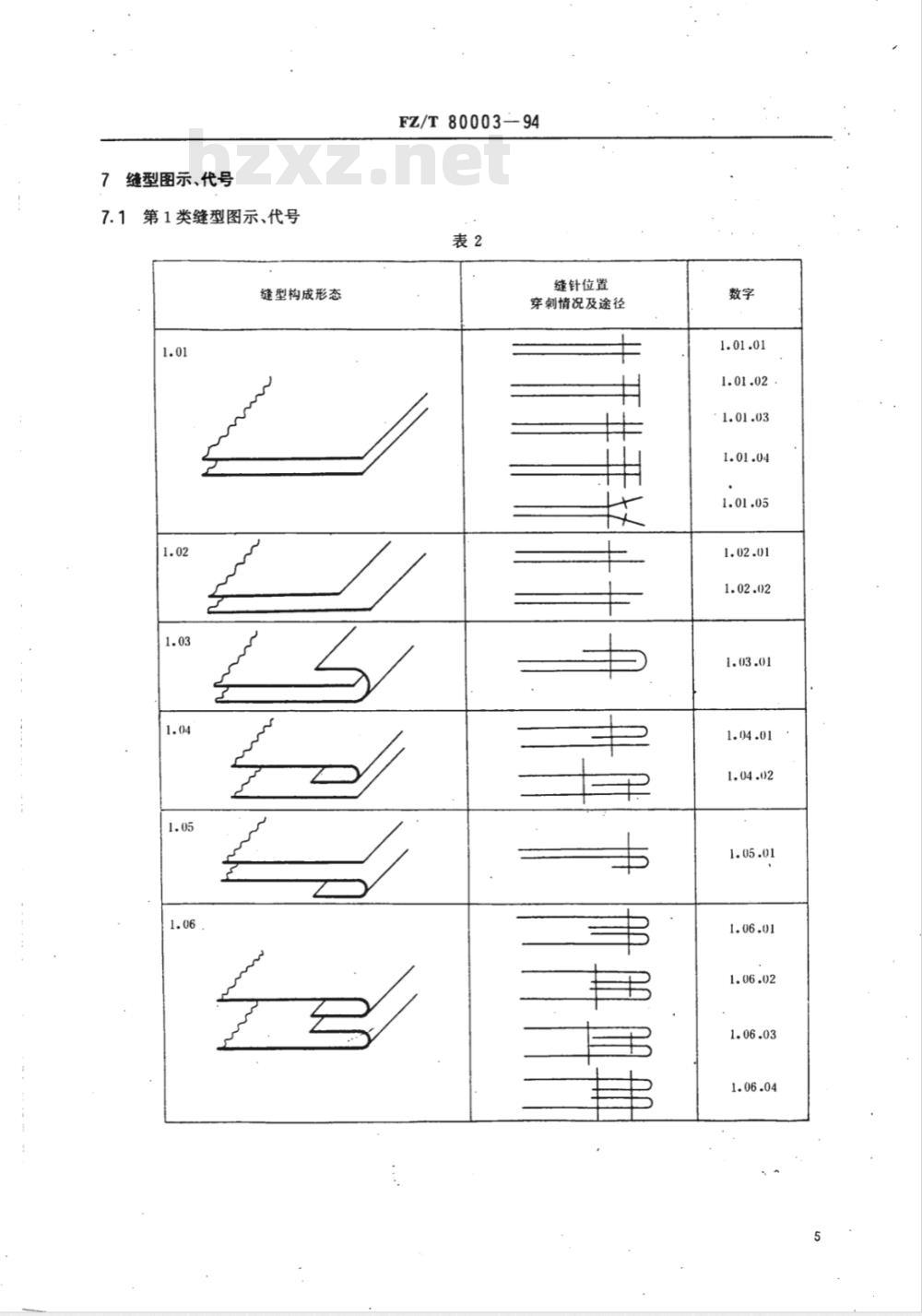

7缝型图示、代号
第1类缝型图示、代号
缝型构成形态
FZ/T80003-94
缝针位置
穿刺情况及途径
缝型构成形态
FZ/T80003--94

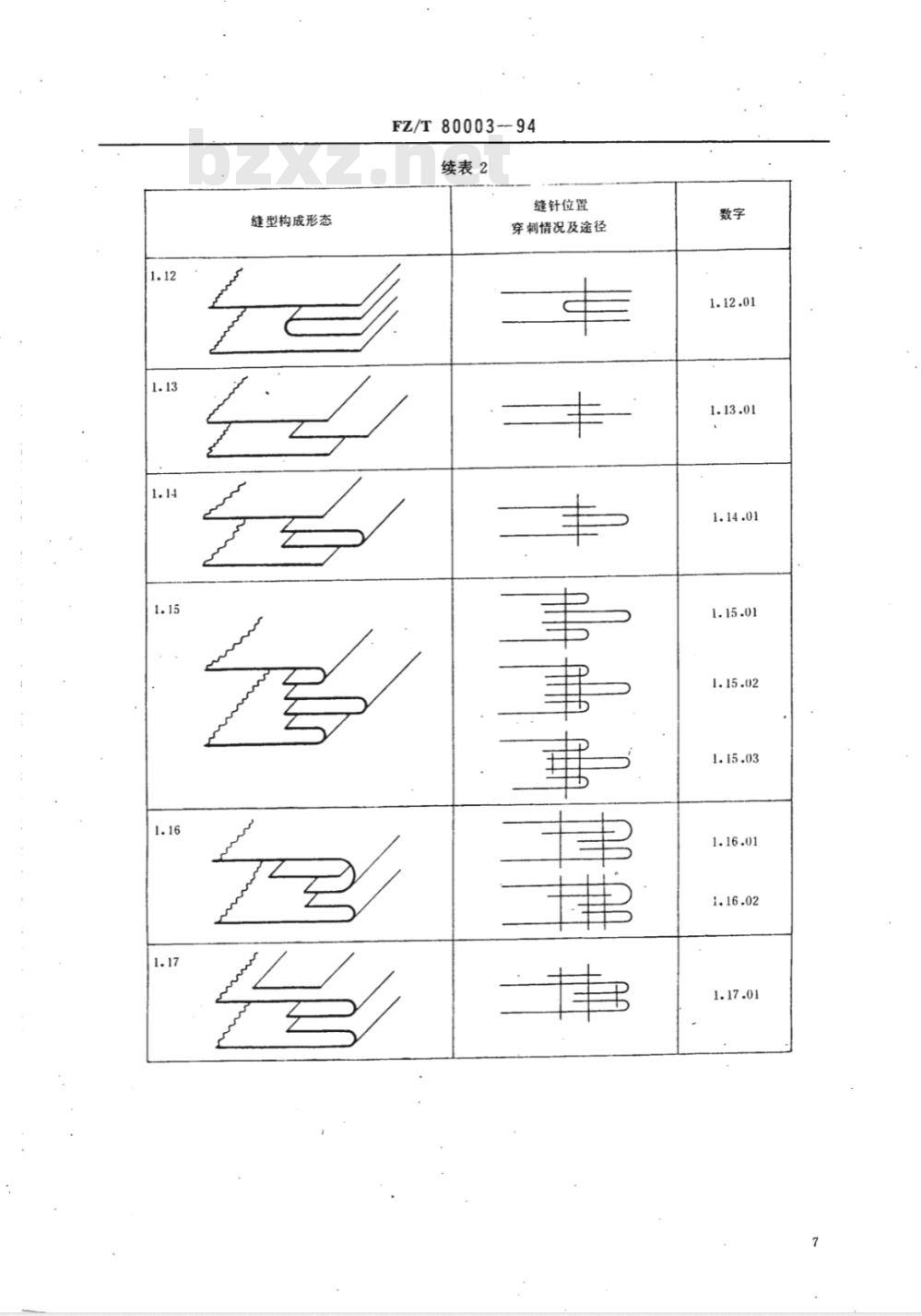

续表2
缝针位置
穿刺情况及途径
缝型构成形态
FZ/T80003-94
续表 2
缝针位置
穿刺情况及途径
缝型构成形态
FZ/T80003-94
续表3
缝针位置
穿刺情况及途径
缝型构成形态
FZ/T80003-94
续表3
缝针位置
穿刺情况及途径
缝型构成形态
FZ/T80003-94
续表3
缝针位置
穿剌情况及途径
缝型构成形态
FZ/T80003-94
续表3
缝针位置
穿刺情况及途径
缝型构成形态
FZ/T80003-94
续表3
缝针位置
穿刺情况及途径
