FZ/T 90018-1991
基本信息
标准号： FZ/T 90018-1991
中文名称：侧开滚动轴承座尺寸
标准类别：纺织行业标准(FZ)
标准状态：现行
发布日期：1991-07-20
实施日期：1992-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：74032
标准分类号
标准ICS号：纺织和皮革技术>>59.120纺织机械
中标分类号：纺织>>纺织机械与器具>>W91纺织机械零部件
关联标准
替代情况：FJ 429-1979
出版信息
页数：3页
标准价格：8.0 元
相关单位信息
发布部门：中华人民共和国纺织工业部
标准简介
本标 准 规 定了侧开滚动轴承座尺寸及技术要求。本标准适用于安装轻窄、轻宽、中窄、中宽系列滚动轴承用的侧开滚动轴承座. FZ/T 90018-1991 侧开滚动轴承座尺寸 FZ/T90018-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

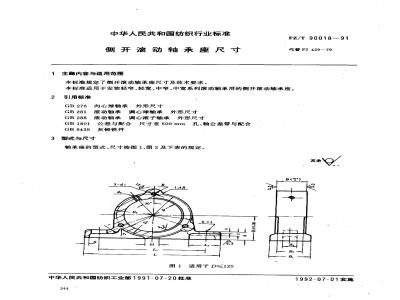

中华人民共和国纺织行业标准
侧开滚动轴承座尺寸
1 主题内容与适用范围
本标准规定了侧开滚动轴承座尺寸及技术要求。FZ/T 90018-91
代替FJ 429-79
本标准适用于安装轻窄、轻宽、中窄、中宽系列滚动轴承用的侧开滚动轴承座。2
引用标准
GB276向心球轴承外形尺寸
GB281滚动轴承调心球轴承外形尺寸GB288滚动轴承调心滚子轴承外形尺寸GB1801公差与配合尺寸至500mm孔、轴公差带与配合GB9439灰铸铁件
3型式与尺寸wwW.bzxz.Net
轴承座的型式、尺寸按图1、图2及下表的规定。图1适用于D≤120
中华人民共和国纺织工业部1991-07-20批准344
1992-07-01实施
FZ/T 90018—91

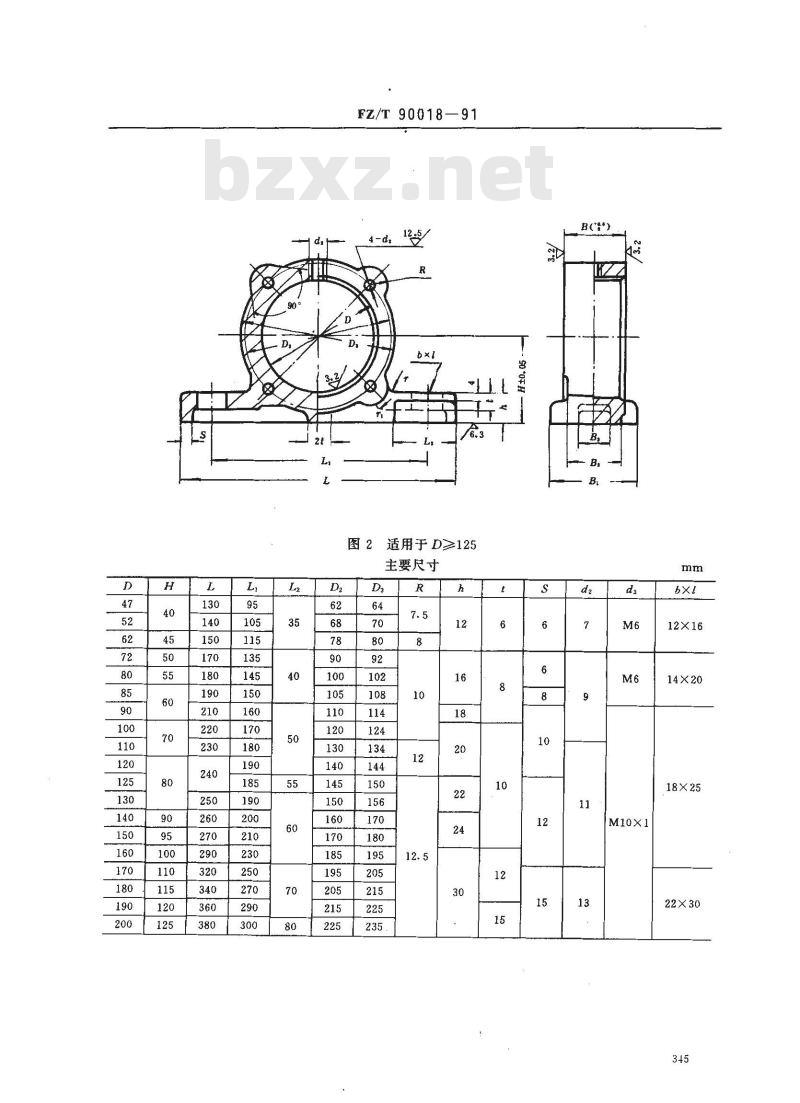

图2适用于D≥125
主要尺寸
B(*+*)
M10×1
12×16
14×20
18×25
1轻窄系列
FZ/T90018--91
轻宽系列
注：推荐选用GB276、GB281、GB288所规定的滚动轴承。4标记
■中窄系列
N中宽系列
孔径D=72mm中窄系列轴承用的不带油杯螺孔的侧开滚动轴承座的标记示例：轴承座I72FZ/T90018—91
孔径D=72mm中宽系列轴承用的带油杯螺孔的侧开滚动轴承座的标记示例：轴承座NA72FZ/T90018—91
5技术要求
5.1材料为铸铁HT200，其机械性能应符合GB9439的规定。2尺寸D的公差为H7,按GB1801的规定。5.2
3铸件不应有砂眼、缩孔、夹渣等铸造缺陷。5.3
附加说明：
本标准由纺织工业部技术装备司提出。本标准由纺织工业部纺织机械研究所归口。本标准由郑州纺织机械厂负责起草。346
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
