FZ/T 90028-1991
基本信息
标准号： FZ/T 90028-1991
中文名称：轴上紧定螺钉用的孔尺寸
标准类别：纺织行业标准(FZ)
标准状态：现行
发布日期：1991-07-20
实施日期：1992-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：25968
标准分类号
标准ICS号：纺织和皮革技术>>59.120纺织机械
中标分类号：纺织>>纺织机械与器具>>W91纺织机械零部件
关联标准
替代情况：FJ/Z 68-1963
出版信息
出版社：中国标准出版社
页数：2页
标准价格：8.0 元
相关单位信息
起草单位：天津纺织机械厂、常州纺织机械厂
归口单位：纺织工业部纺织机械研究所
提出单位：纺织工业部技术装备司
发布部门：中华人民共和国纺织工业部
标准简介
本标准规定了纺织机械中轴上紧定螺钉用孔的型式及尺寸。本标准适用于锥端紧定螺钉和柱端紧定螺钉。 FZ/T 90028-1991 轴上紧定螺钉用的孔尺寸 FZ/T90028-1991 标准下载解压密码：www.bzxz.net

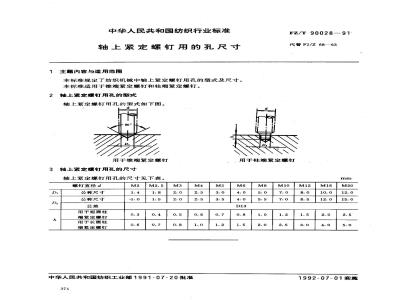

标准图片预览
标准内容

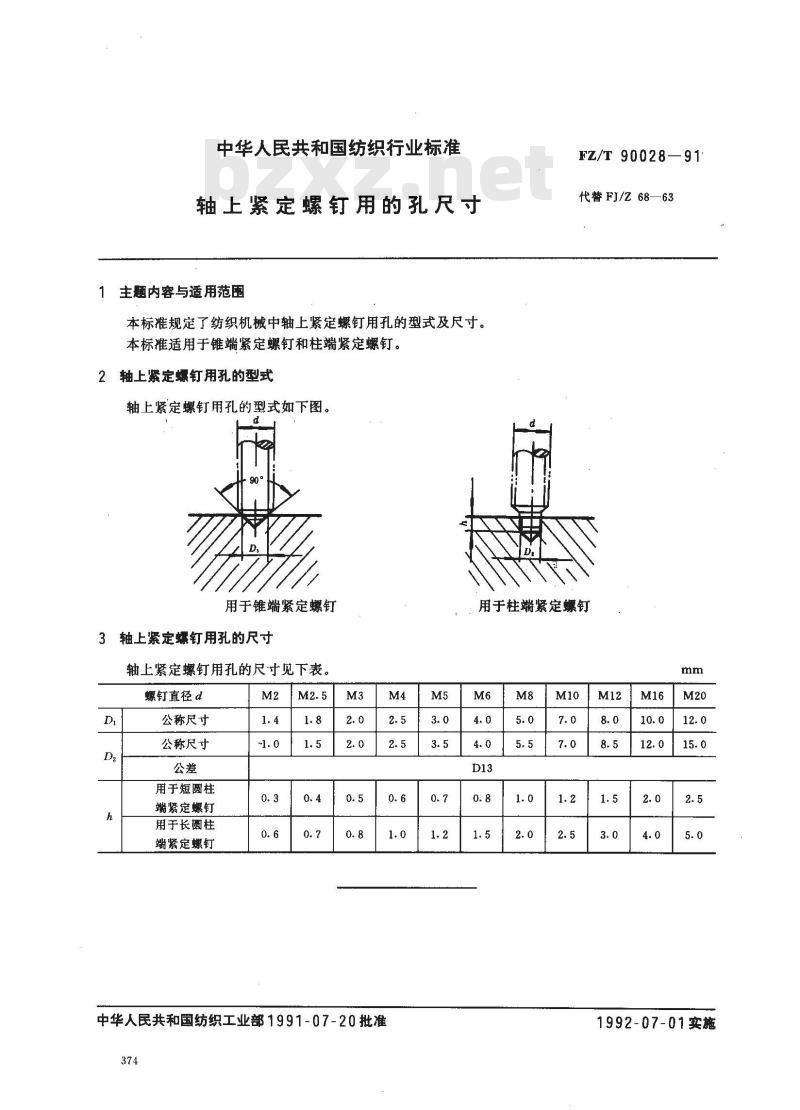

中华人民共和国纺织行业标准www.bzxz.net
轴上紧定螺钉用的孔尺寸
主题内容与适用范围
本标准规定了纺织机械中轴上紧定螺钉用孔的型式及尺寸。本标准适用于锥端紧定螺钉和柱端紧定螺钉。2轴上紧定螺钉用孔的型式
轴上紧定螺钉用孔的型式如下图。用于锥端紧定螺钉
3轴上紧定螺钉用孔的尺寸
轴上紧定螺钉用孔的尺寸见下表。螺钉直径d
公称尺寸
公称尺寸
用于短圆柱
蹦紧定螺钉
用于长圆柱
端紧定螺钉
中华人民共和国纺织工业部1991-07-20批准374
FZ/T 90028—91
代替FJ/Z68—63
用于柱端紧定螺钉
1992-07-01实施

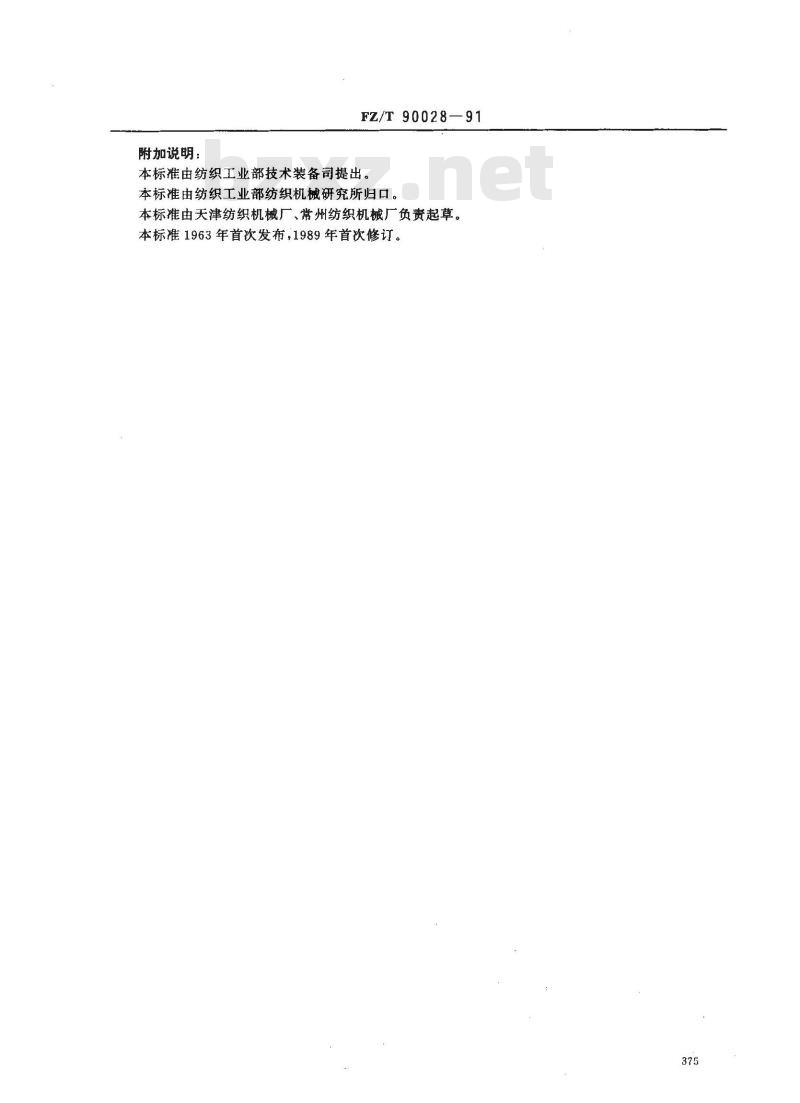

附加说明：
FZ/T90028—91
本标准由纺织工业部技术装备司提出。本标准由纺织工业部纺织机械研究所归口。本标准由天津纺织机械厂、常州纺织机械厂负责起草。本标准1963年首次发布，1989年首次修订。375
