首页 > 纺织行业标准(FZ) > FZ/T 90041.1-1992 纺纱和捻线平面钢领用钢线圈试验方法 镀层厚度
FZ/T 90041.1-1992

基本信息

标准号: FZ/T 90041.1-1992

中文名称:纺纱和捻线平面钢领用钢线圈试验方法 镀层厚度

标准类别:纺织行业标准(FZ)

标准状态:已作废

实施日期:1992-03-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:34443

相关标签: 纺纱 捻线 平面 线圈 试验 方法 镀层 厚度

标准分类号

中标分类号:纺织>>纺织机械与器具>>W90纺织机械与器具综合

关联标准

替代情况:ZB W90006.1-1989;被FZ/T 93002-2002代替

出版信息

页数:2页

标准价格:8.0 元

相关单位信息

标准简介

FZ/T 90041.1-1992 纺纱和捻线平面钢领用钢线圈试验方法 镀层厚度 FZ/T90041.1-1992 标准下载解压密码:www.bzxz.net

标准图片预览

FZ/T 90041.1-1992 纺纱和捻线平面钢领用钢线圈试验方法 镀层厚度
FZ/T 90041.1-1992 纺纱和捻线平面钢领用钢线圈试验方法 镀层厚度

标准内容

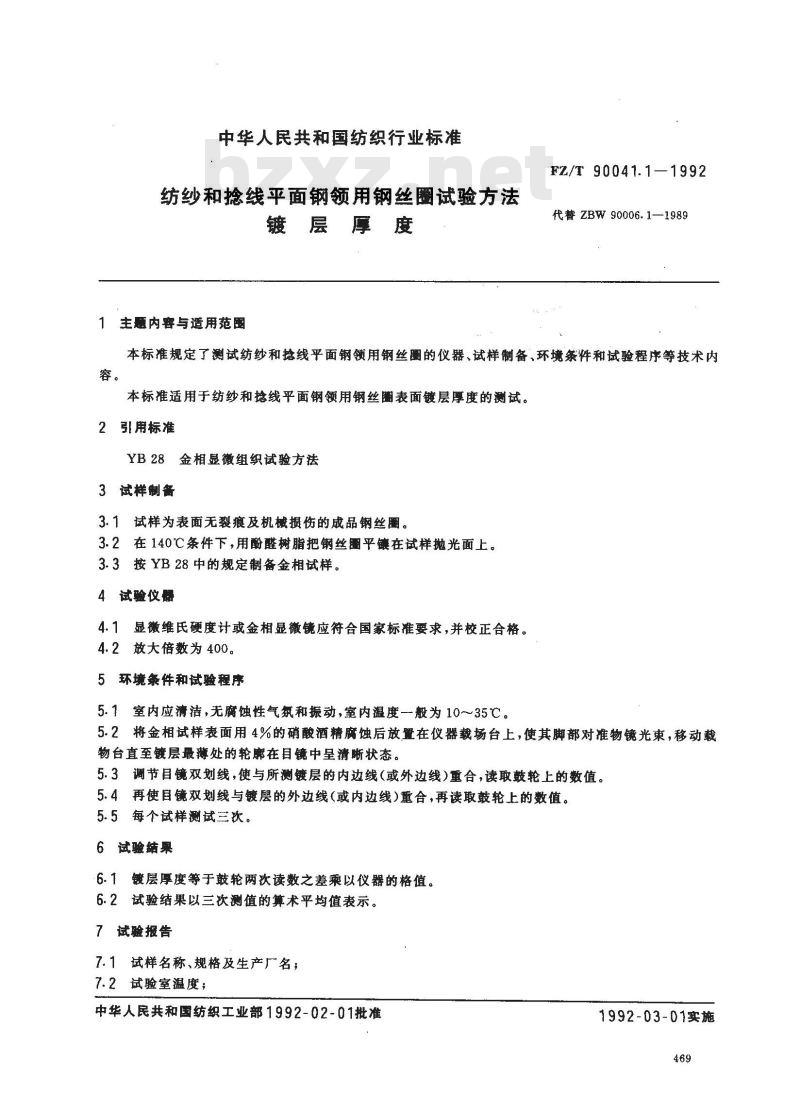

中华人民共和国纺织行业标准
纺纱和捻线平面钢领用钢丝圈试验方法镀层厚度
1主题内容与适用范围
FZ/T 90041.1—1992bzxz.net
代替ZBW90006.1—1989
本标准规定了测试纺纱和抢线平面钢领用钢丝圈的仪器、试样制备、环境条件和试验程序等技术内容。
本标准适用于纺纱和捻线平面钢领用钢丝圈表面镀层厚度的测试。2引用标准
YB 28金相显微组织试验方法
3试样制备
3.1试样为表面无裂痕及机械损伤的成品钢丝圈。3.2在140℃条件下,用酚醛树脂把钢丝围平镶在试样抛光面上。3.3按YB28中的规定制备金相试样。4试验仪器
4.1显微维氏硬度计或金相显微镜应符合国家标准要求,并校正合格。4.2放大倍数为400。
5环境条件和试验程序
5.1室内应清洁,无蚀性气氛和振动,室内温度一般为10~~35℃。5.2将金相试样表面用4%的硝酸酒精腐蚀后放置在仪器载场台上,使其脚部对准物镜光束,移动载物台直至镀层最薄处的轮廊在目镜中呈清晰状态。5.3调节目镜双划线,使与所测镀层的内边线(或外边线)重合,读取鼓轮上的数值。5.4再使目镜双划线与镀层的外边线(或内边线)重合,再读取鼓轮上的数值。5.5每个试样测试三次。
6试验结果
6.1镀层厚度等于鼓轮两次读数之差乘以仪器的格值。6.2试验结果以三次测值的算术平均值表示。7试验报告
7.1试样名称、规格及生产厂名;7. 2 试验室温度;
中华人民共和国纺织工业部1992-02-01批准1992-03-01实施
3试验仪器型号,
7.4镀层厚度值;
试验日期。
附加说明:
FZ/T 90041.1—1992
本标准由纺织工业部技术装备司提出。本标准由陕西纺织器材研究所归口。本标准由陕西纺织器材研究所负责起草。本标准主要起草人何万瑛、刘理。470
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
