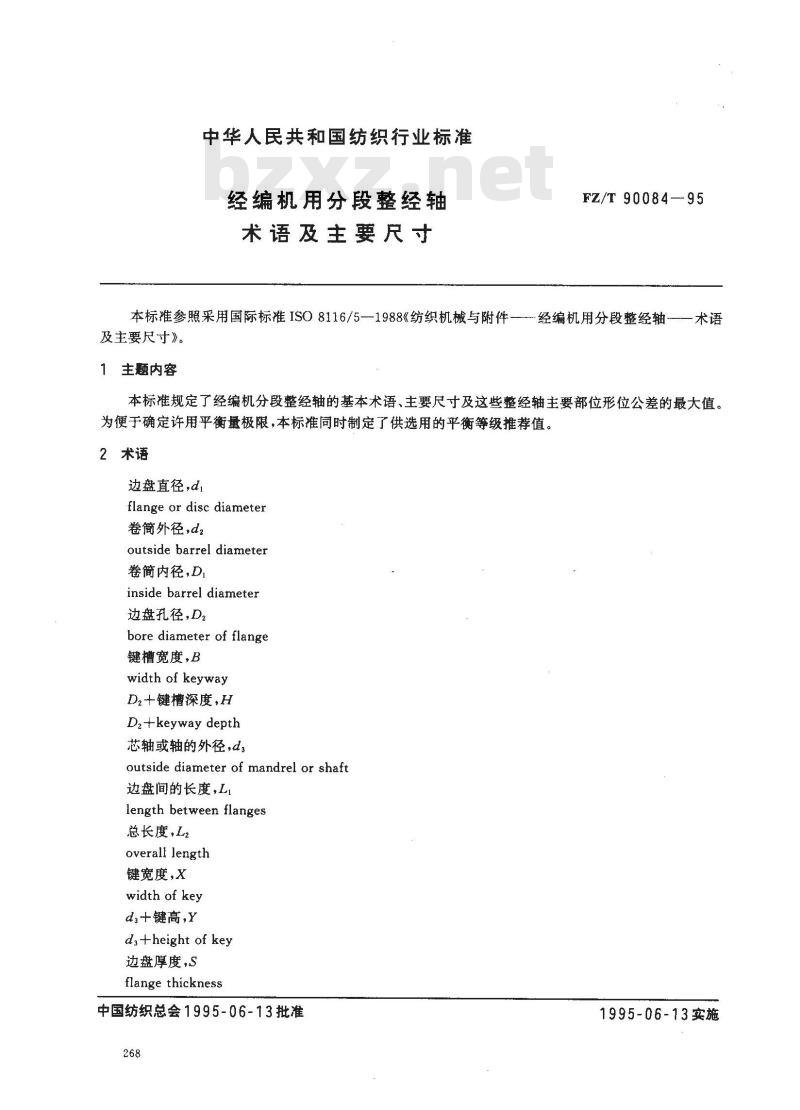

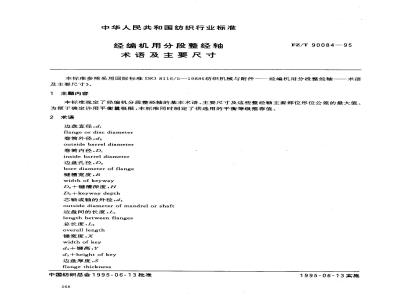

中华人民共和国纺织行业标准
经编机用分段整经轴
术语及主要尺寸
FZ/T 90084-95
本标准参照采用国际标准ISO8116/5--1988《纺织机械与附件----经编机用分段整经轴及主要尺寸》。
1主题内容
一术语　
本标准规定了经编机分段整经轴的基本术语、主要尺寸及这些整经轴主要部位形位公差的最大值。为便于确定许用乎衡量极限，本标准同时制定了供选用的平衡等级推荐值。2术语
边盘直径，di
flange or disc diameter
卷简外径，d，
outside barrel diameter
卷简内径,D
inside barrel diameter
边盘孔径,D2
bore diameter of flange
键槽宽度,BbzxZ.net
width of keyway
D2+键槽深度，H
D,+keyway depth
芯轴或轴的外径,d，
outside diameter of mandrel or shaft边盘间的长度，Li
length between flanges
总长度，L2
overall length
键宽度，X
width of key
ds+键高,Y
d:+height of key
边盘厚度，S
flange thickness
中国纺织总会1995-06-13批准
1995-06-13实施
3主要尺寸
FZ/T90084--95

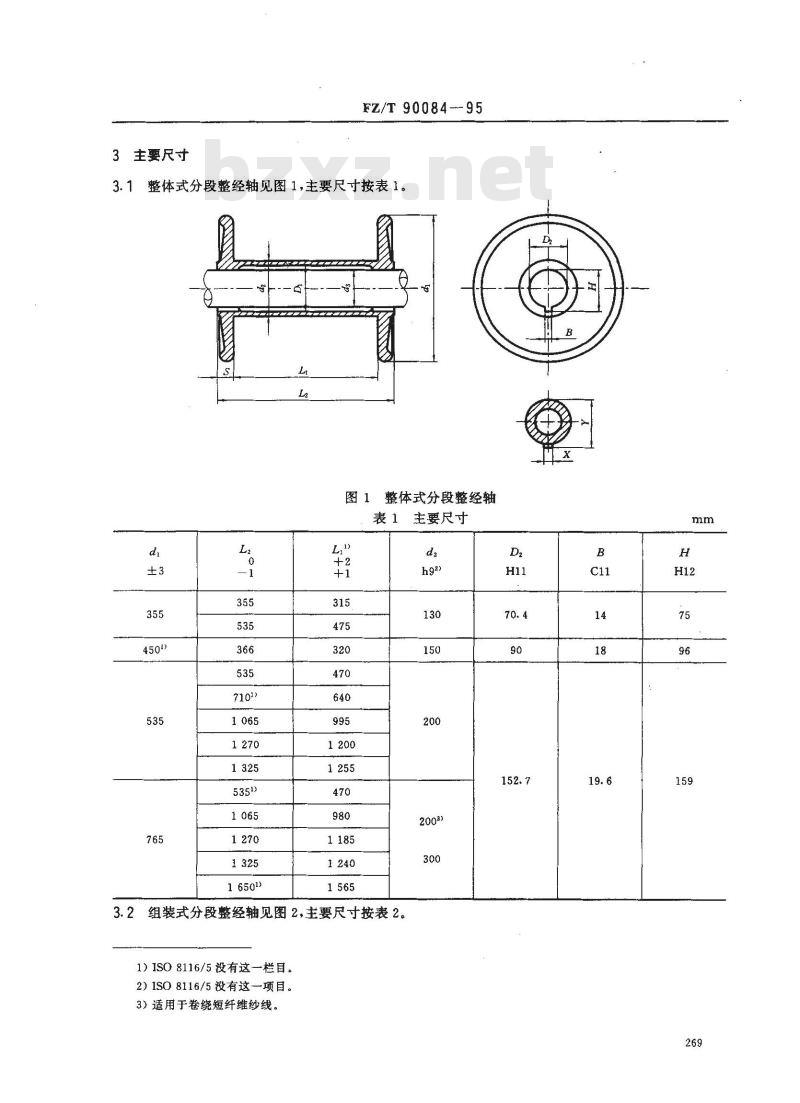

3.1整体式分段整经轴见图1，主要尺寸按表1。S
16501)
图1整体式分段整经轴
主要尺寸
3.2组装式分段整经轴见图2,主要尺寸按表2。1）ISO8116/5没有这一栏目。
2）ISO8116/5没有这一项目。
3）适用于卷绕短纤维纱线。
(组装式）
FZ/T90084—95

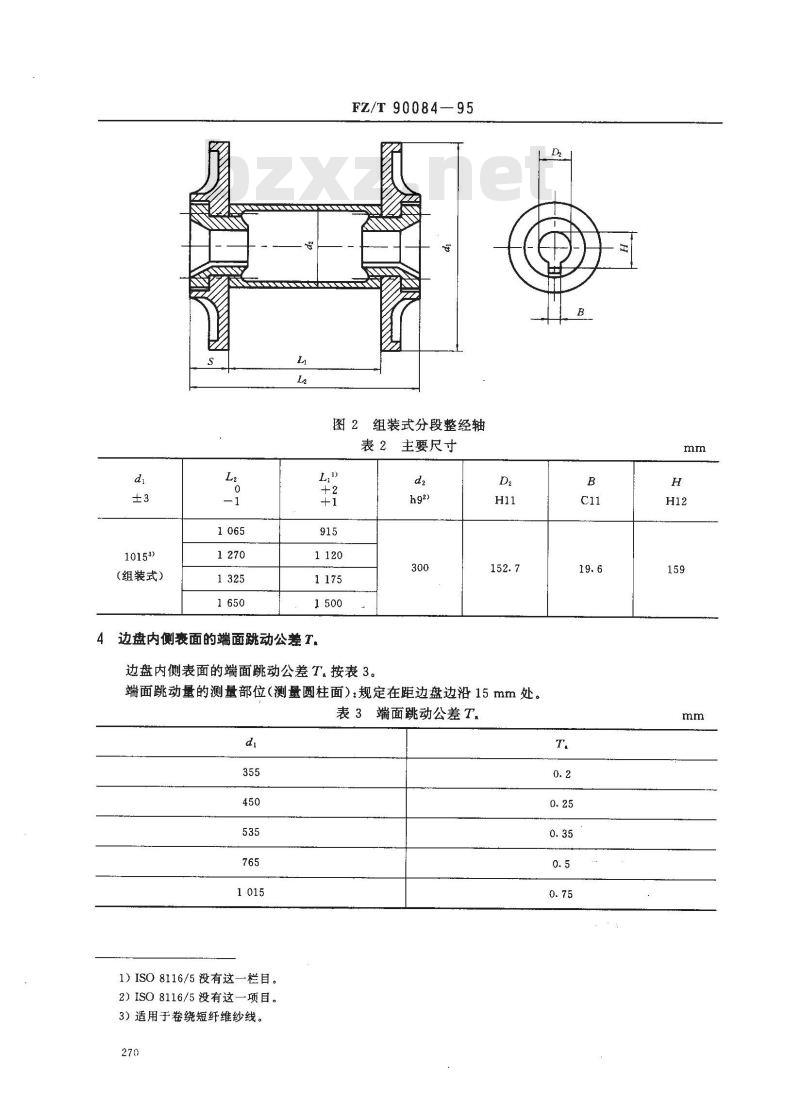

图2组装式分段整经轴
表2主要尺寸
边盘内侧衰面的端面跳动公差T。4
边盘内侧表面的端面跳动公差T。按表3。h92)
端面跳动量的测量部位（测量圆柱面）：规定在距边盘边沿15mm处。表3端面跳动公差T，
1)ISO 8116/5没有这一栏目。
2）ISO8116/5没有这一项目。
3）适用于卷绕短纤维纱线。

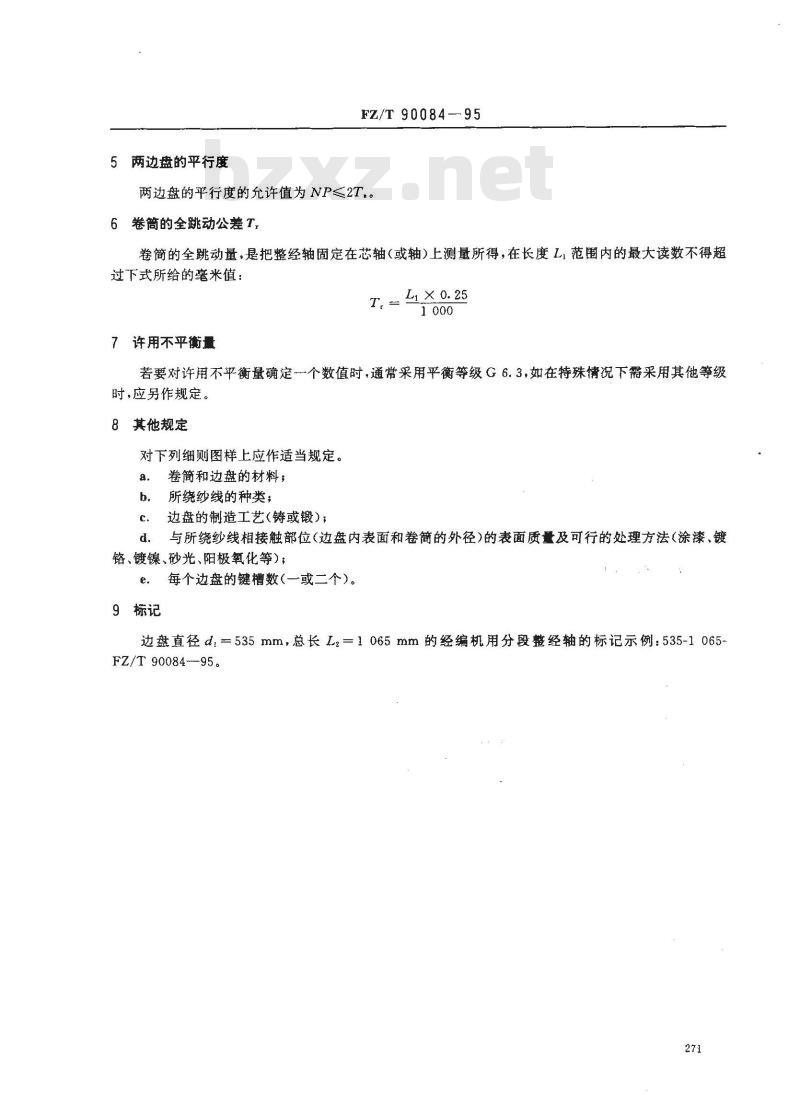

5两边盘的平行度
FZ/T 90084--95
两边盘的平行度的允许值为NP≤2T6卷简的全跳动公差T，
卷简的全跳动量，是把整经轴固定在芯轴（或轴)上测量所得，在长度L，范围内的最大读数不得超过下式所给的毫米值：
Li× 0.25
7许用不平衡量
若要对许用不平衡量确定一个数值时，通常采用平衡等级G6.3，如在特殊情况下需采用其他等级时，应另作规定。
8其他规定
对下列细则图样上应作适当规定。9
卷简和边盘的材料；
所绕纱线的种类；
边盘的制造工艺(铸或锻)；
d。与所绕纱线相接触部位(边盘内表面和卷简的外径)的表面质量及可行的处理方法(涂漆、镀铬、镀镍、砂光、阳极氧化等）；每个边盘的键槽数(一或二个)。e.
9标记
边盘直径d,=535mm，总长Lz=1065mm的经编机用分段整经轴的标记示例：535-1065FZ/T 90084-95。

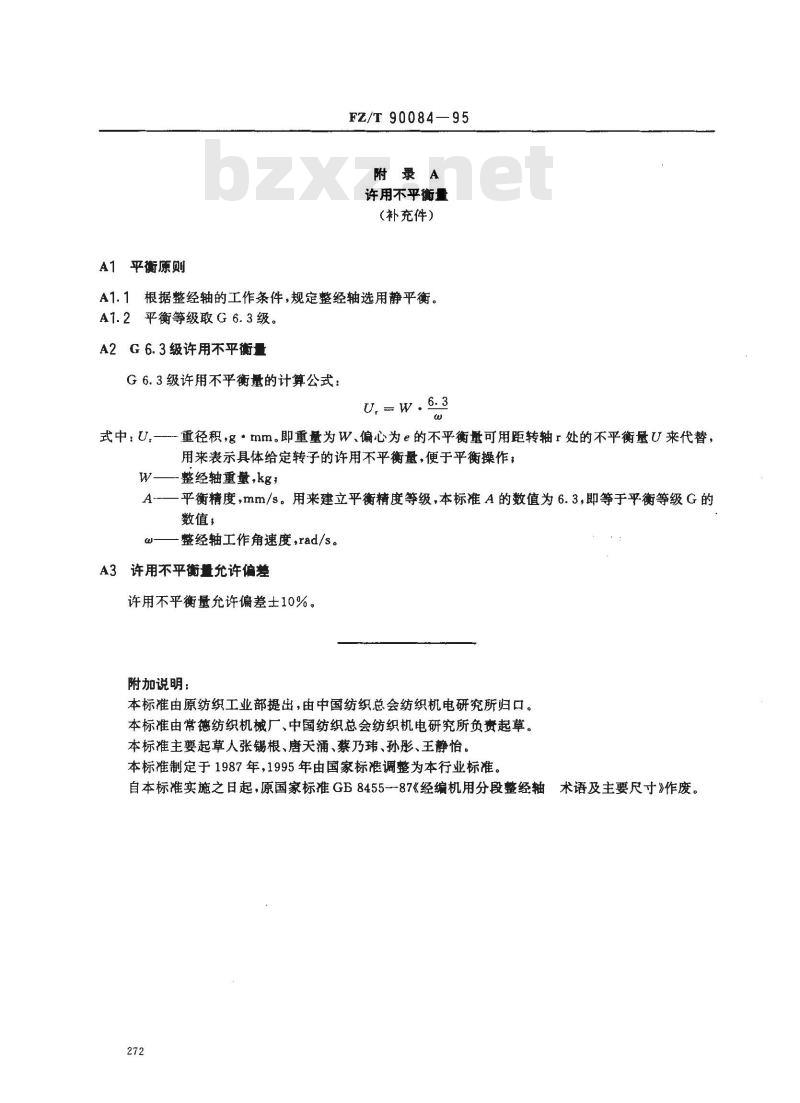

A1平衡原则
FZ/T90084—95
附录A
许用不平衡量
（补充件）
A1.1根据整经轴的工作条件，规定整经轴选用静平衡。A1.2平衡等级取G6.3级。
A2G6.3级许用不平衡量
G6.3级许用不平衡量的计算公式：U, W.6.3
式中：U,—--重径积，g·mm。即重量为W、偏心为e的不平衡量可用距转轴r处的不平衡量U来代替，用来表示具体给定转子的许用不平衡量，便于平衡操作；W-
整经轴重量，kgs
平衡精度，mm/s。用来建立平衡精度等级，本标准A的数值为6.3,即等于平衡等级G的A
数值，
-整经轴工作角速度，rad/s。
A3 许用不平衡量允许偏差
许用不平衡量允许偏差士10%。
附加说明：
本标准由原纺织工业部提出，由中国纺织总会纺织机电研究所归口。本标准由常德纺织机械厂、中国纺织总会纺织机电研究所负责起草。本标准主要起草人张锡根、唐天涌、蔡乃玮、孙彤、王静怡。本标准制定于1987年，1995年由国家标准调整为本行业标准。自本标准实施之日起，原国家标准GB8455-87《经编机用分段整经轴术语及主要尺寸》作废。272
