本标准规定了织物染色轴的术语、主要尺寸和标记。 FZ/T 90099-1998 织物染色轴 FZ/T90099-1998 标准下载解压密码：www.bzxz.net

FZ/T 90099—1998

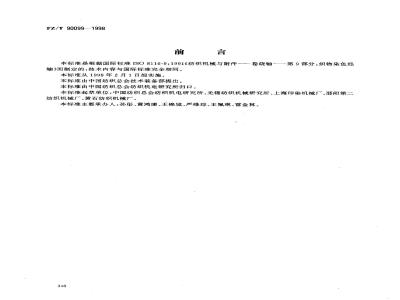

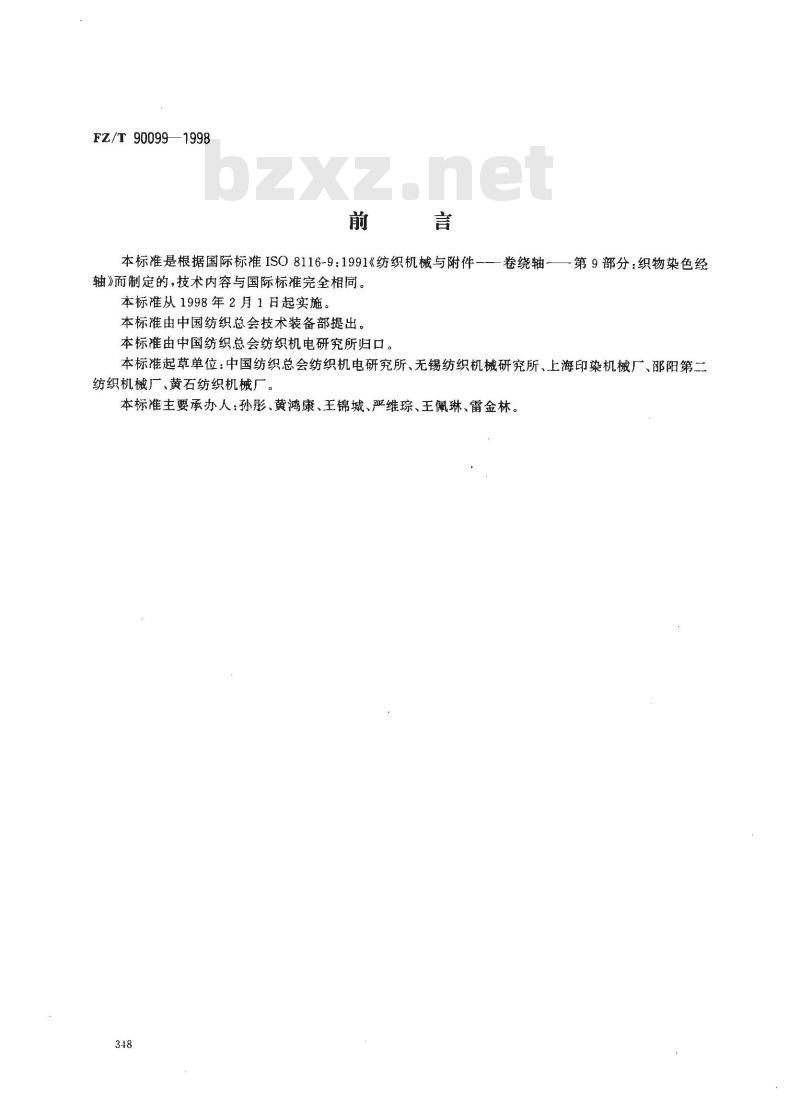

本标准是根据国际标准ISO8116-9：1991《纺织机械与附件—轴》而制定的，技术内容与国际标准完全相同。本标准从1998年2月1日起实施。本标准由中国纺织总会技术装备部提出。本标准由中国纺织总会纺织机电研究所归口。卷绕轴—第9部分：织物染色经
本标准起草单位：中国纺织总会纺织机电研究所、无锡纺织机械研究所、上海印染机械厂、邵阳第二纺织机械厂、黄石纺织机械厂
本标准主要承办人：孙彤、黄鸿康、王锦城、严维琮、王佩琳、雷金林。348
FZ/T 90099—1998

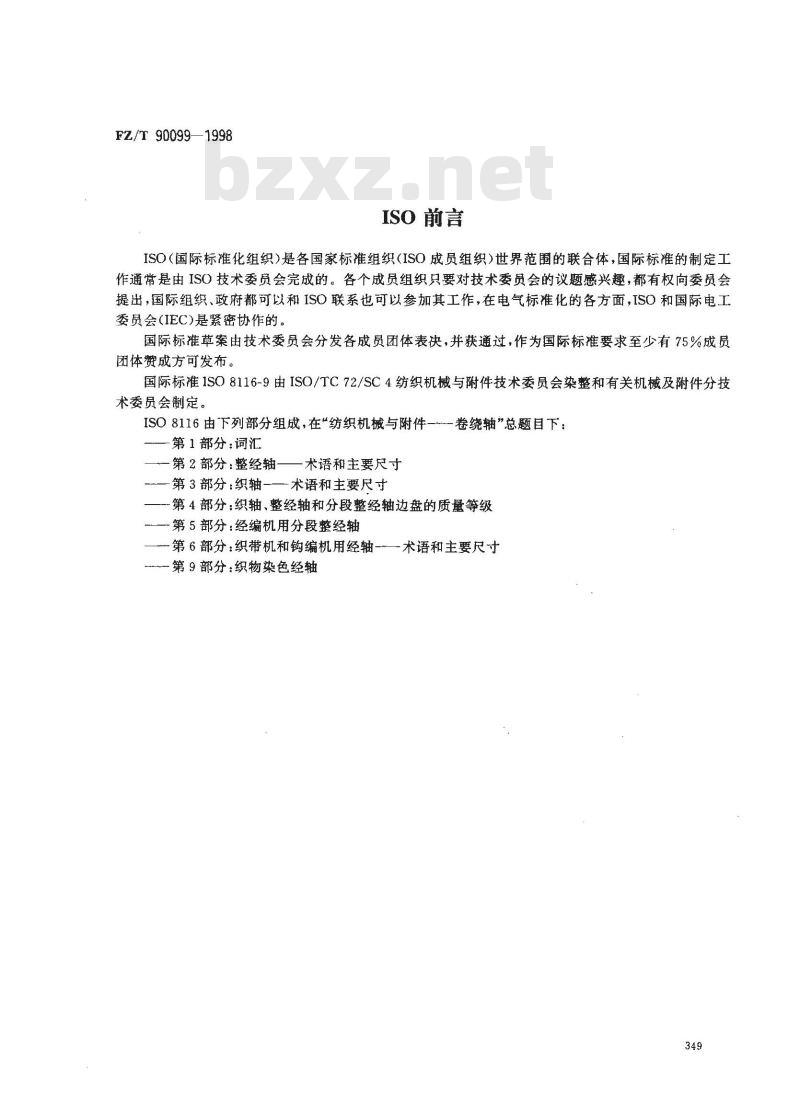

ISO前言
ISO（国际标准化组织）是各国家标准组织（ISO成员组织）世界范围的联合体，国际标准的制定工作通常是由ISO技术委员会完成的。各个成员组织只要对技术委员会的议题感兴趣，都有权向委员会提出，国际组织，政府都可以和ISO联系也可以参加其工作，在电气标准化的各方面，ISO和国际电工委员会(IEC)是紧密协作的。
国际标准草案由技术委员会分发各成员团体表决，并获通过，作为国际标准要求至少有75%成员团体赞成方可发布。
国际标准ISO8116-9由ISO/TC72/SC4纺织机械与附件技术委员会染整和有关机械及附件分技术委员会制定。
ISO8116由下列部分组成，在“纺织机械与附件—卷绕轴”总题目下：第1部分：词汇
一第2部分：整经轴——术语和主要尺寸—第3部分：织轴——术语和主要尺寸一第4部分：织轴、整经轴和分段整经轴边盘的质量等级一第5部分：经编机用分段整经轴一第6部分：织带机和钩编机用经轴一—术语和主要尺寸第9部分：织物染色经轴
1范围

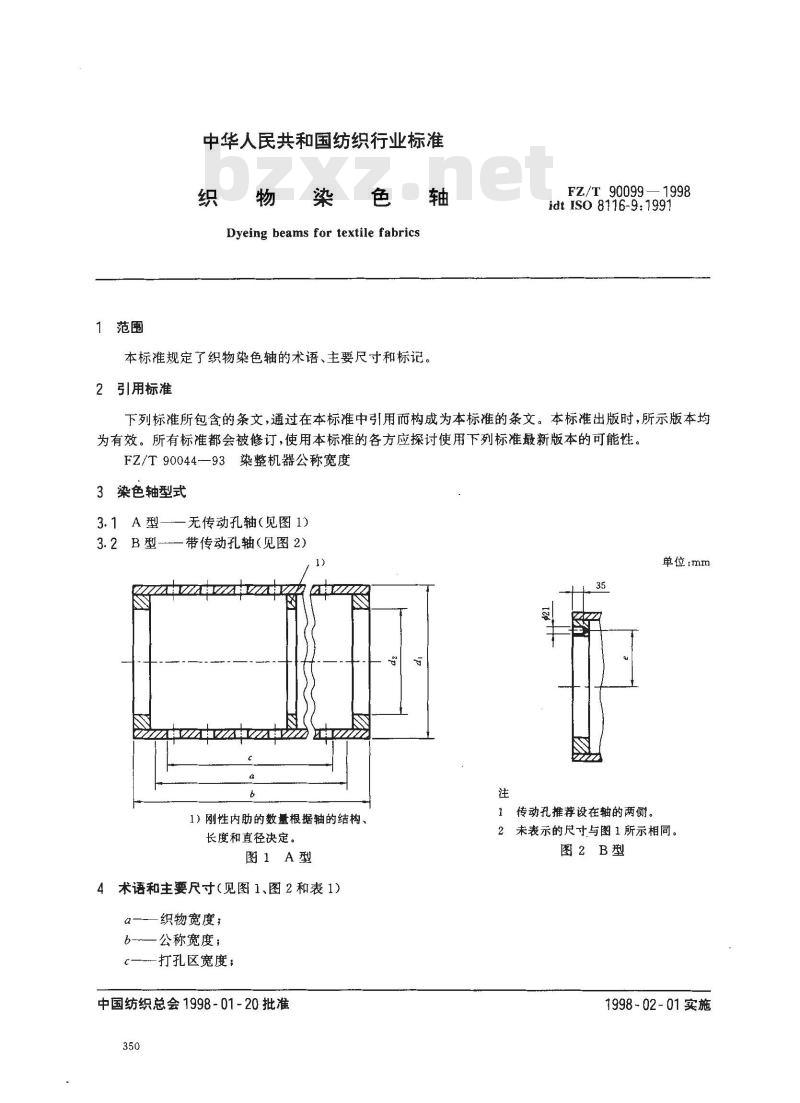

中华人民共和国纺织行业标准
染色轴
Dyeing beams for textile fabrics本标准规定了织物染色轴的术语、主要尺寸和标记。2引用标准
FZ/T 90099—1998此内容来自标准下载网
idt ISO 8116-9:1991
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。FZ/T90044—93染整机器公称宽度3染色轴型式
3.1A型——无传动孔轴（见图1）3.2B型——带传动孔轴(见图2)
1）刚性内肋的数量根据轴的结构、长度和直径决定。
图１A型
4术语和主要尺寸（见图1、图2和表1）α——织物宽度；
b-公称宽度；
c—打孔区宽度；
中国纺织总会1998-01-20批准
1传动孔推荐设在轴的两侧。
单位：mm
2未表示的尺寸与图1所示相同。图２B型
1998-02-01实施
轴的外径；
d2—安装直径；
传动孔节圆半径。
FZ/T90099—1998

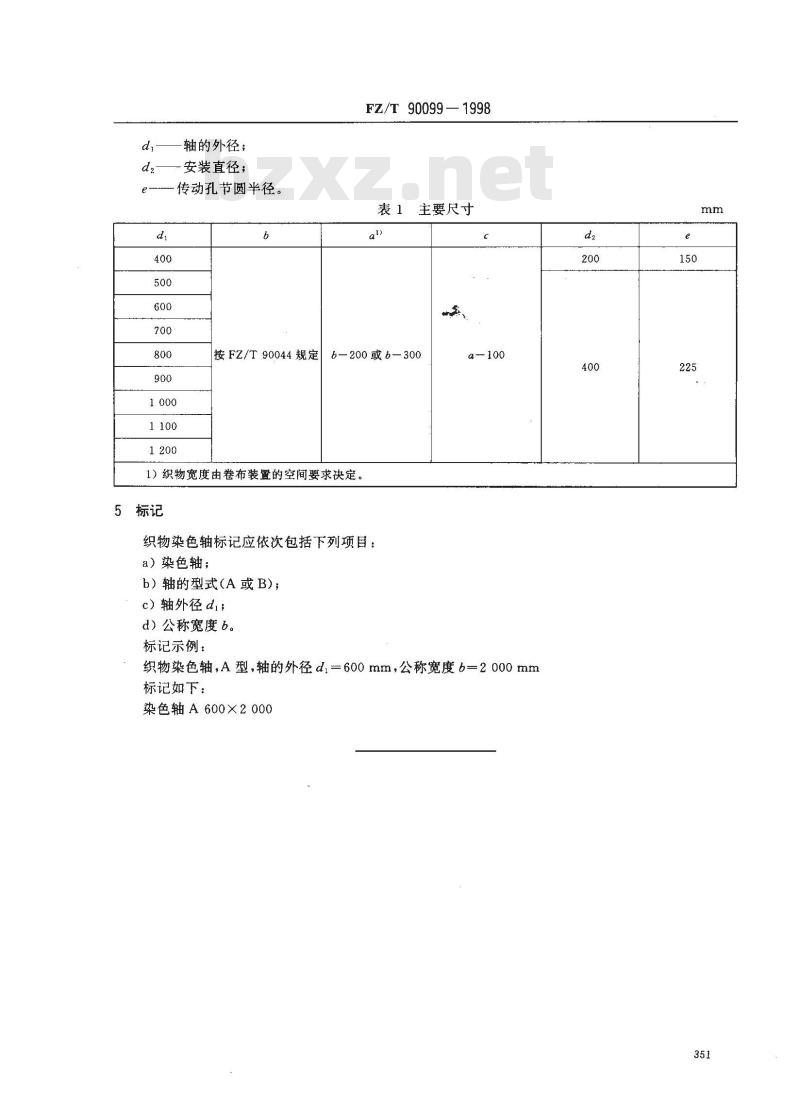

表1主要尺寸
按FZ/T90044规定
16—200或6300
1）织物宽度由卷布装置的空间要求决定。5标记
织物染色轴标记应依次包括下列项目：a）染色轴；
b）轴的型式（A或B)；
c）轴外径di；
d）公称宽度b。
标记示例：
织物染色轴，A型，轴的外径d=600mm，公称宽度b=2000mm标记如下：
染色轴A600×2000
