中华人民共和国纺织行业标准
平焊管法兰
（无缝钢管用）

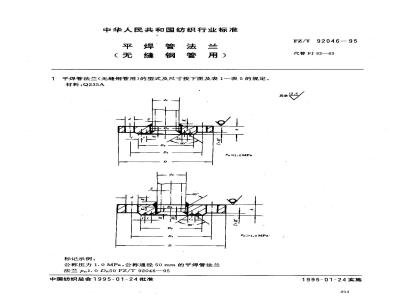

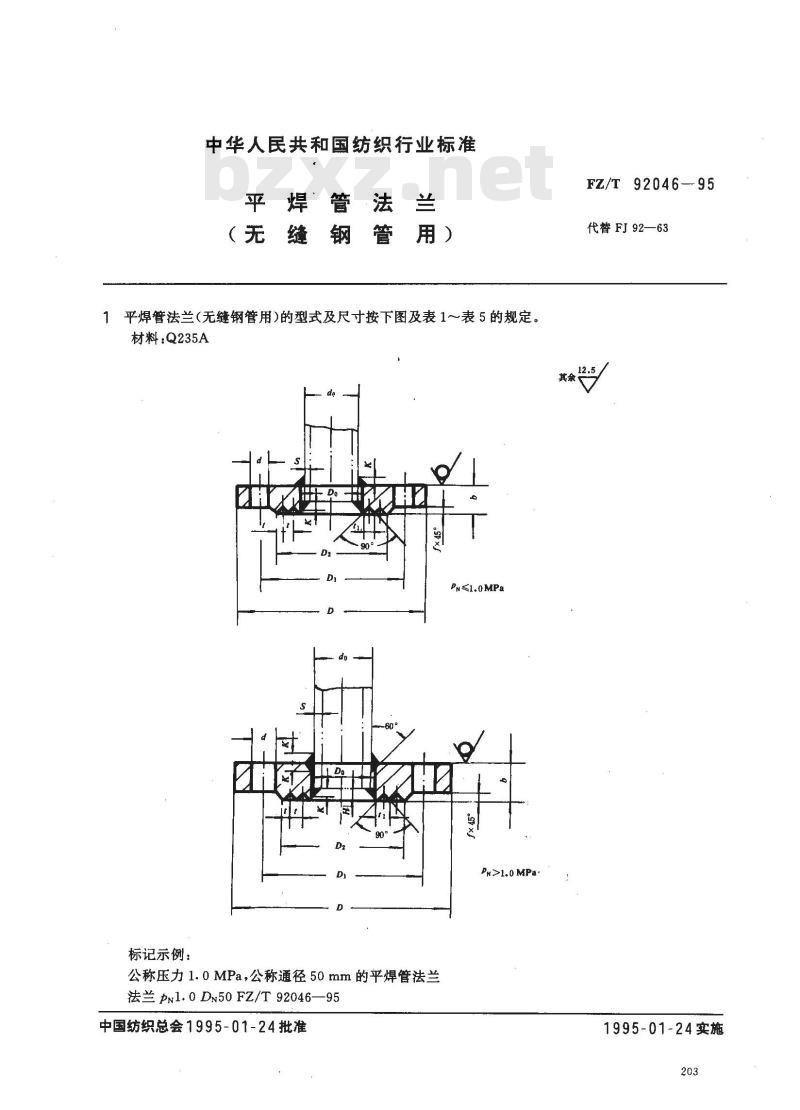

1平焊管法兰（无缝钢管用）的型式及尺寸按下图及表1～表5的规定，材料：Q235A
PN<1.0MPa
Pn>1.0 MPa
标记示例：
公称压力1.0MPa，公称通径50mm的平焊管法兰法兰p1.0Dn50FZ/T92046—95
中国纺织总会1995-01-24批准
FZ/T92046-95
代替FJ92—63
1995-01-24实施
FZ/T 92046—95

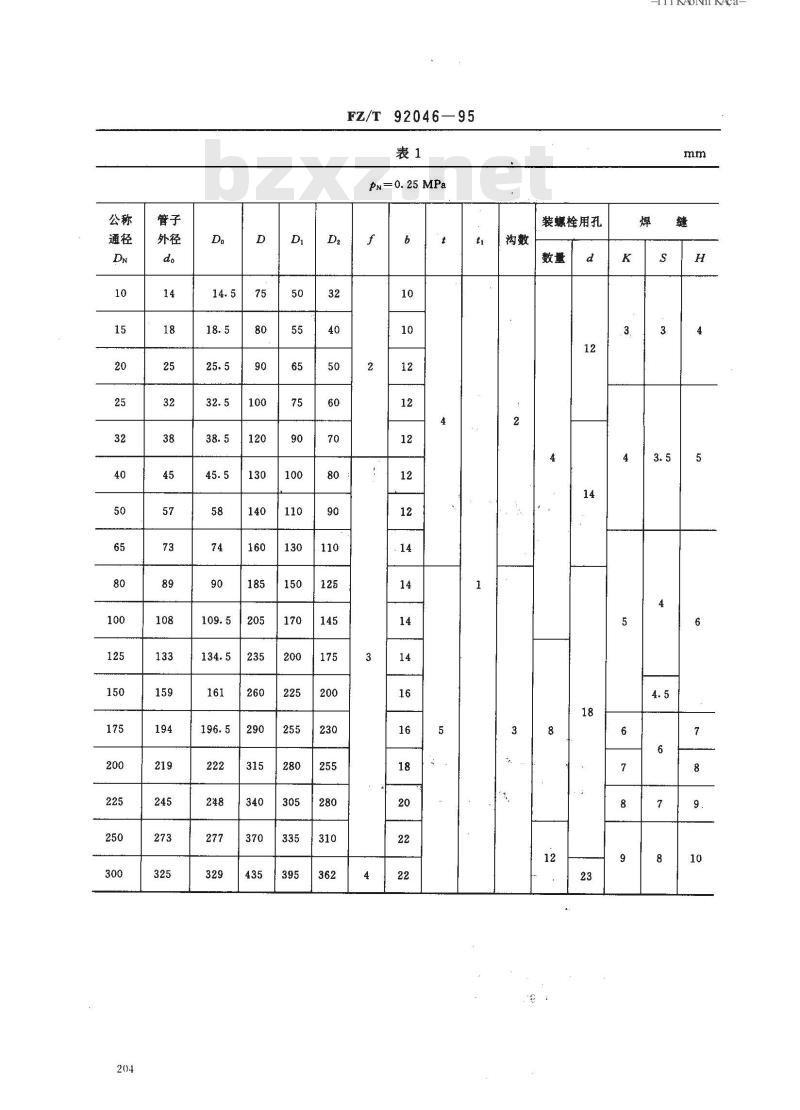

pn= 0. 25 MPa
装螺栓用孔
HiiKAoNiKAca-
FZ/T 92046-95
pn=0. 6 MPa
装螺栓用孔
92046—95

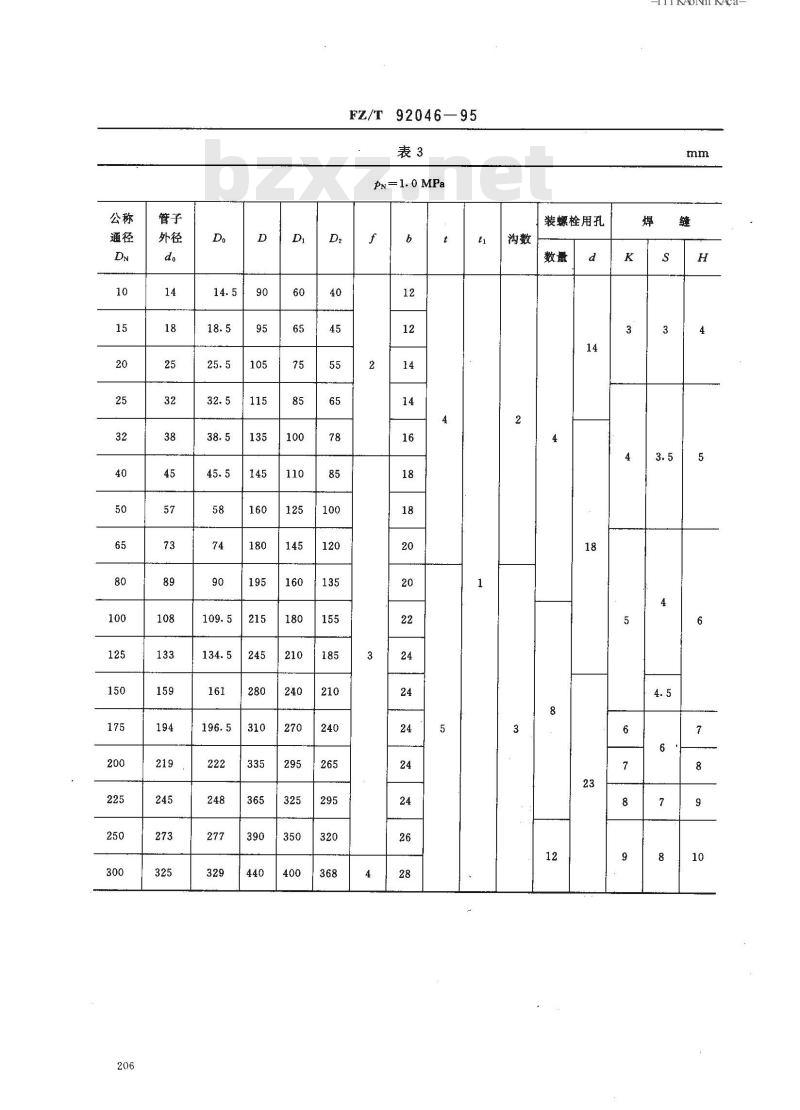

pn=1.0 MPa此内容来自标准下载网
装螺栓用孔
HiiKAoNiKAca-
FZ/T 92046-95
pn=1. 6 MPa
装螺栓用孔
FZ/T 92046-95
Pn=2.5 MPa
装螺栓用孔
HiiKAoNiKAca-
公称压力、试验压力按GB1048一90《管道元件公称压力》和GB150一89《钢制压力容器》的规定。法兰表面应光滑，不得有裂缝、毛刺以及其他降低法兰3
强度和法兰连接可靠性的缺陷。4法兰端面应与轴线端面垂直，偏差不得超过0°30°。5无缝钢管按GB8162～8163—87《结构用无缝钢管》、《输送流体用无缝钢管》的规定。6如所采用的管子壁厚大于规定的最小厚度S时，则管子离法兰边的距离H和焊缝的直角边K均应相应加大。
附加说明：
本标准由原纺织工业部提出。
92046—95
本标准由中国纺织总会纺织机电研究所归口。本标准由原纺织科学研究院负责起草。本标准最后一次修订于1963年，1995年经确认后重新编为本标准号。209
