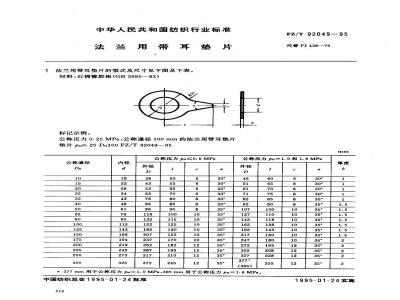

法兰用带耳垫片的型式及尺寸见下图及下表。 FZ/T 92049-1995 法兰用带耳垫片 FZ/T92049-1995 标准下载解压密码：www.bzxz.net

中华人民共和国纺织行业标准
用带耳垫

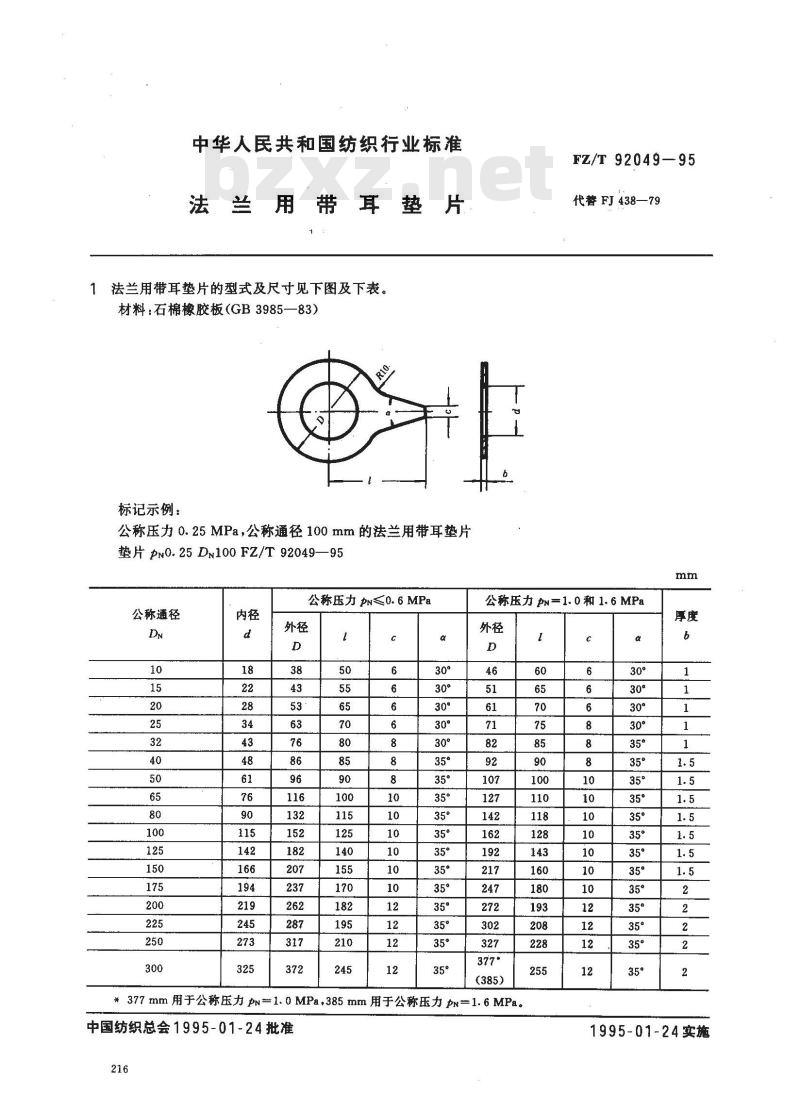

法兰用带耳垫片的型式及尺寸见下图及下表。材料：石棉橡胶板（GB3985—83）标记示例：
公称压力0.25MPa，公称通径100mm的法兰用带耳垫片垫片Pn0.25Dn100FZ/T92049—95公称通径
公称压力≤0.6MPa
FZ/T92049—95Www.bzxZ.net
代替FJ438—79
公称压力 pN=1. 0和 1. 6 MPa
（385)
N=1. 0 MPa,385 mm 用于公称压力 pN=1. 6 MPa。*377mm用于公称压力pN
中国纺织总会1995-01-24批准
1995-01-24实施
FZ/T 92049—95
i KAoNi KAca-

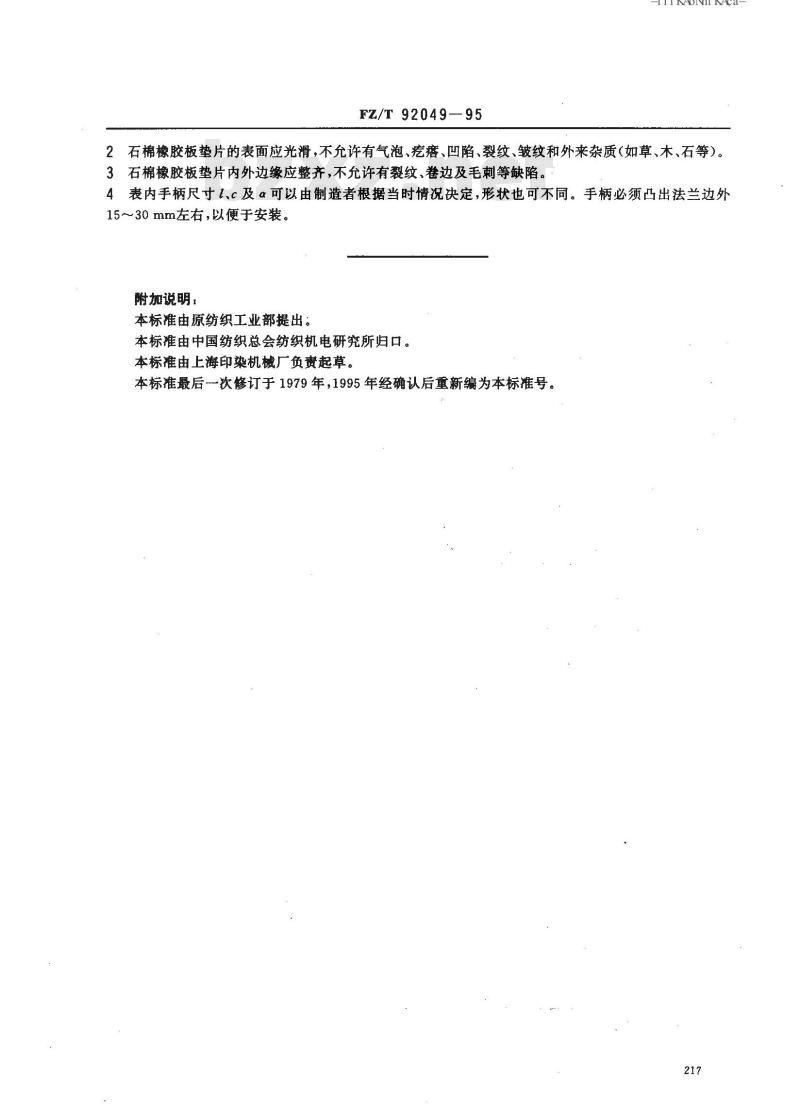

石棉橡胶板垫片的表面应光滑，不允许有气泡、疙瘩、凹陷、裂纹、皱纹和外来杂质（如草、木、石等）。石棉橡胶板垫片内外边缘应整齐，不允许有裂纹、卷边及毛刺等缺陷。3
4表内手柄尺寸l、c及α可以由制造者根据当时情况决定，形状也可不同。手柄必须凸出法兰边外15～30 mm左右，以便于安装。
附加说明：
本标推由原纺织工业部提出。
本标准由中国纺织总会纺织机电研究所归口。本标准由上海印染机械厂负责起草。本标准最后一次修订于1979年，1995年经确认后重新编为本标准号。217
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
