本标准规定了织物导向(对中)装置的型式、基本参数、技术要求和试验方法。本标准适用于在染整机械中，以控制平幅织物纬向游动，使其沿给定位置保持居中运行的装置。 FZ/T 92056-1998 织物导向(对中)装置通用技术条件 FZ/T92056-1998 标准下载解压密码：www.bzxz.net

FZ/T92056-1998

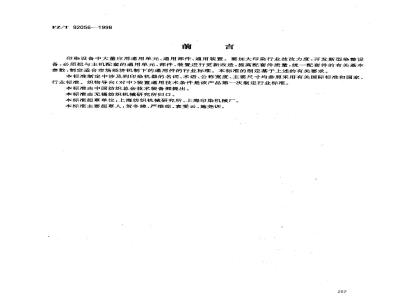

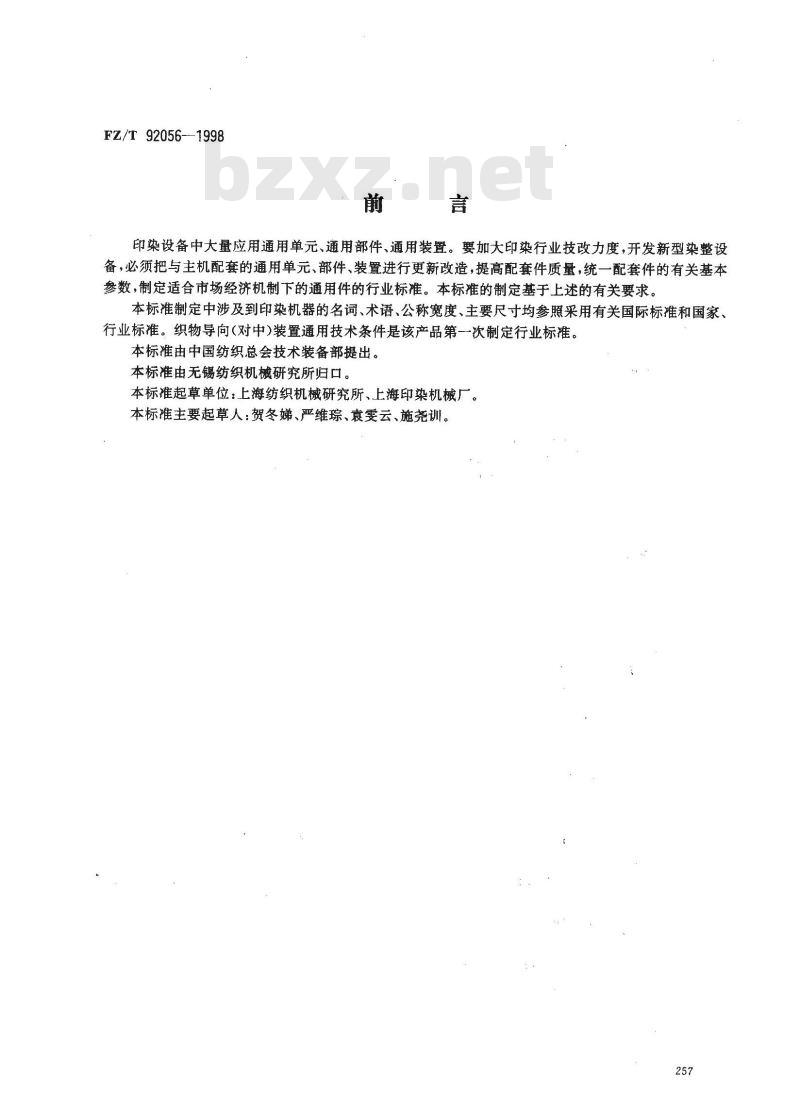

印染设备中大量应用通用单元、通用部件、通用装置。要加大印染行业技改力度，开发新型染整设备，必须把与主机配套的通用单元、部件、装置进行更新改造，提高配套件质量，统一配套件的有关基本参数，制定适合市场经济机制下的通用件的行业标准。本标准的制定基于上述的有关要求。本标准制定中涉及到印染机器的名词、术语、公称宽度、主要尺寸均参照采用有关国际标准和国家、行业标准。织物导向(对中)装置通用技术条件是该产品第一次制定行业标准。本标准由中国纺织总会技术装备部提出。本标准由无锡纺织机械研究所归口。本标准起草单位：上海纺织机械研究所、上海印染机械厂。本标准主要起草人：贺冬娣、严维琮、袁雯云、施尧训。257
1范围

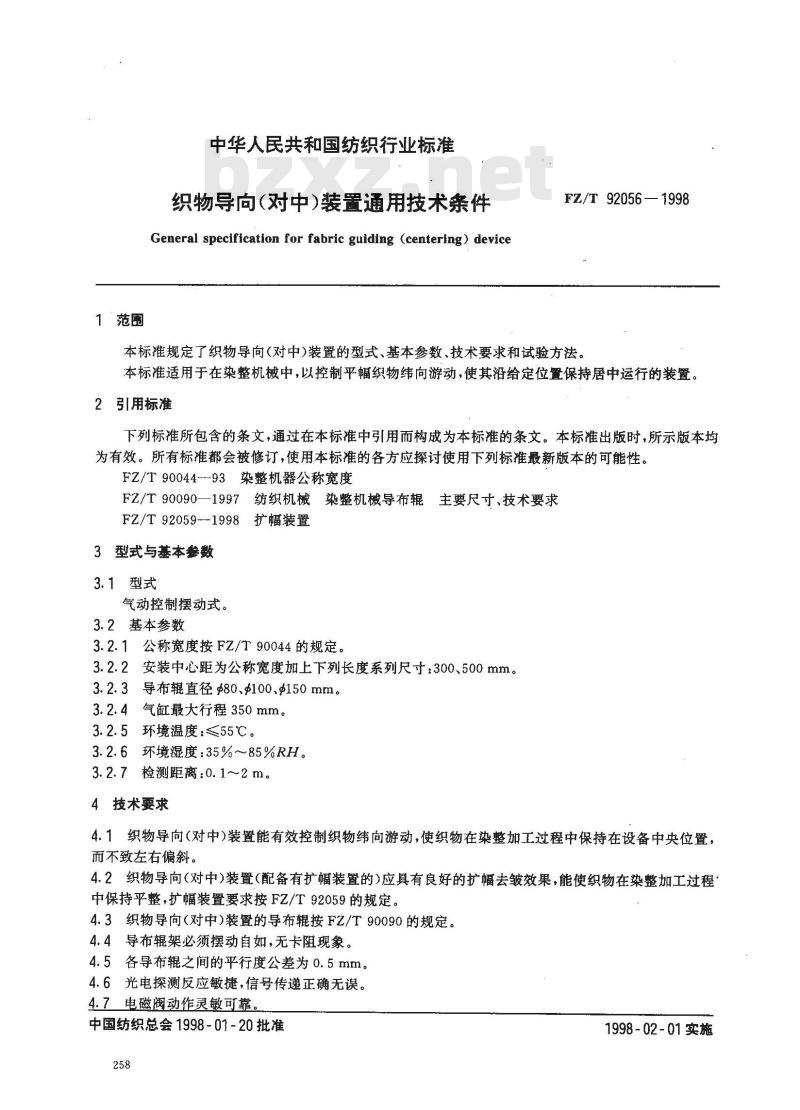

中华人民共和国纺织行业标准
织物导向(对中)装置通用技术条件General specification for fabric guiding (centering) deviceFZ/T92056—1998
本标准规定了织物导向(对中)装置的型式、基本参数、技术要求和试验方法。本标准适用于在染整机械中，以控制平幅织物纬向游动，使其沿给定位置保持居中运行的装置。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。FZ/T90044-93染整机器公称宽度FZ/T90090—1997纺织机械染整机械导布辊主要尺寸、技术要求FZ/T92059--1998扩幅装置
3型式与基本参数
3.1型式
气动控制摆动式。
3.2基本参数
3.2.1公称宽度按FZ/T90044的规定。安装中心距为公称宽度加上下列长度系列尺寸：300、500mm。3.2.2
3.2.3导布辑直径80、9100、g150mm。3.2.4
气缸最大行程350mm。
3.2.5环境温度：≤55℃。下载标准就来标准下载网
3.2.6环境湿度：35%～85%RH。
3.2.7检测距离：0.12m。
4技术要求
4.1织物导向（对中)装置能有效控制织物纬向游动，使织物在染整加工过程中保持在设备中央位置，而不致左右偏斜。
4.2织物导向（对中）装置（配备有扩幅装置的）应具有良好的扩幅去皱效果，能使织物在染整加工过程中保持平整，扩幅装置要求按FZ/T92059的规定。4.3织物导向（对中）装置的导布按FZ/T90090的规定。4.4导布辊架必须摆动自如，无卡阻现象。4.5各导布辊之间的平行度公差为0.5mm。4.6光电探测反应敏捷，信号传递正确无误。4.7电磁阀动作灵敏可靠。
中国纺织总会1998-01-20批准
1998-02-01实施

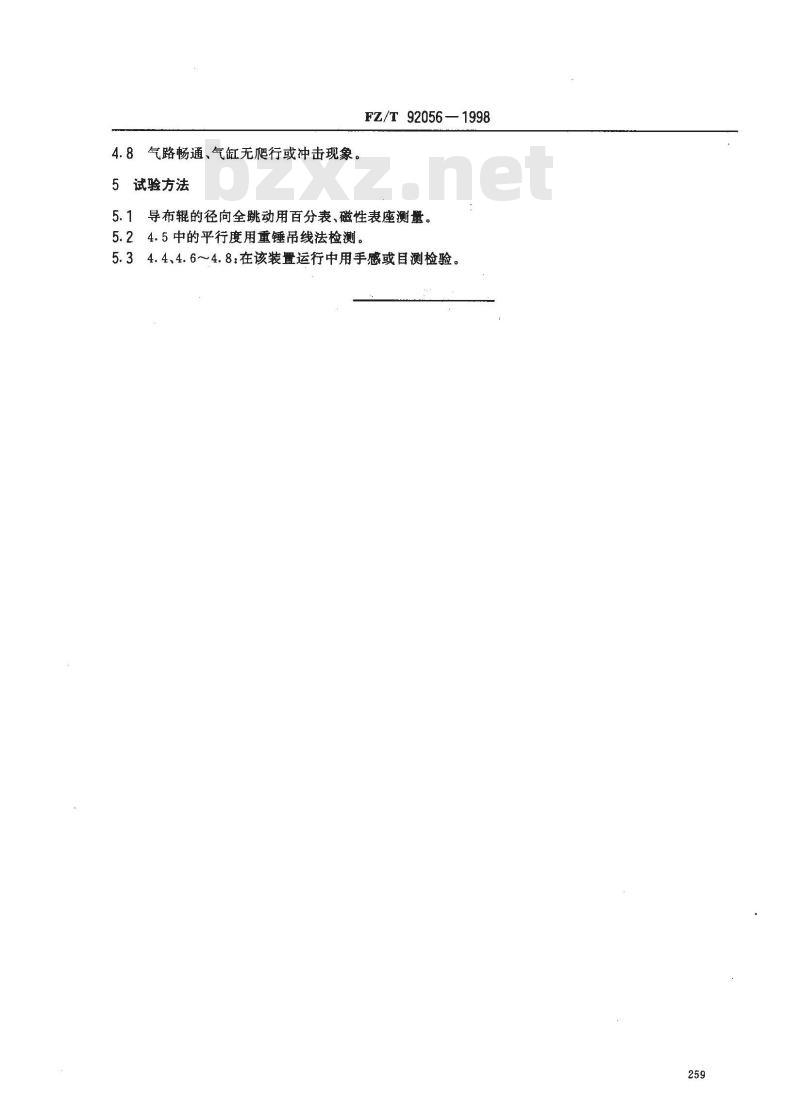

4.8气路畅通、气缸无爬行或冲击现象。5试验方法
FZ/T92056—1998
5.1导布辊的径向全跳动用百分表、磁性表座测量。5.24.5中的平行度用重锤吊线法检测。5.34.4、4.6~~4.8:在该装置运行中用手感或目测检验。259
