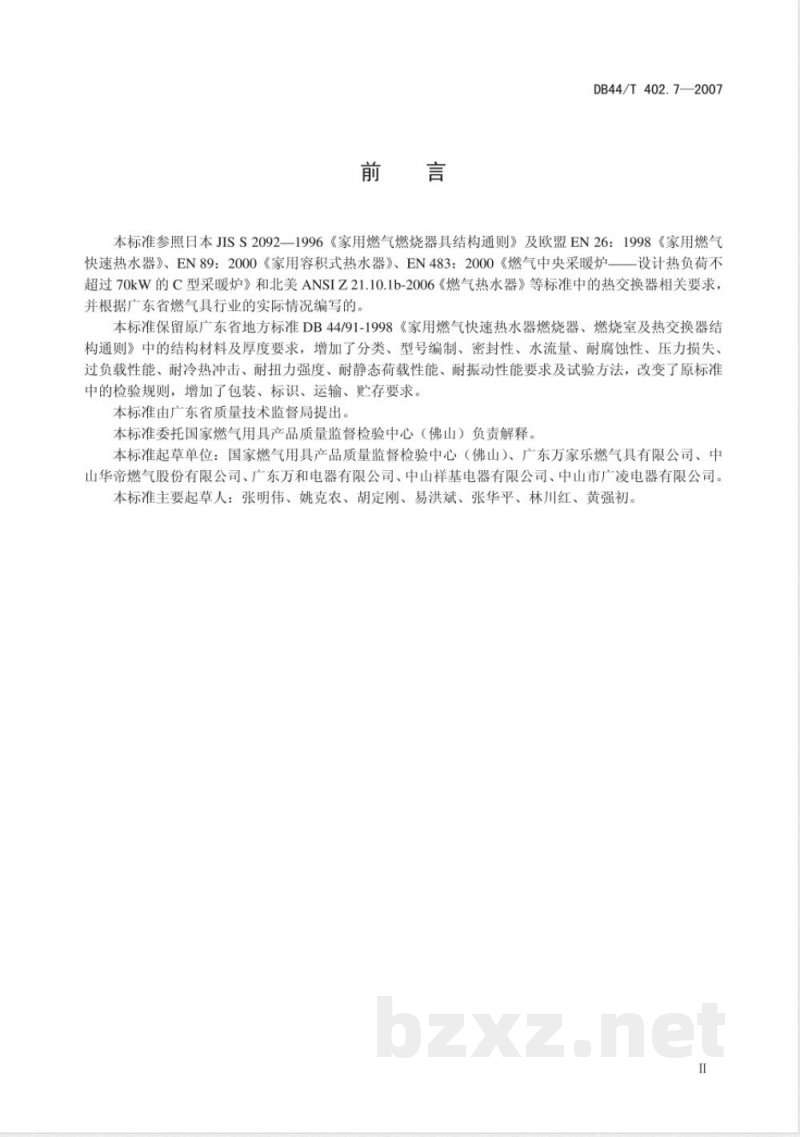

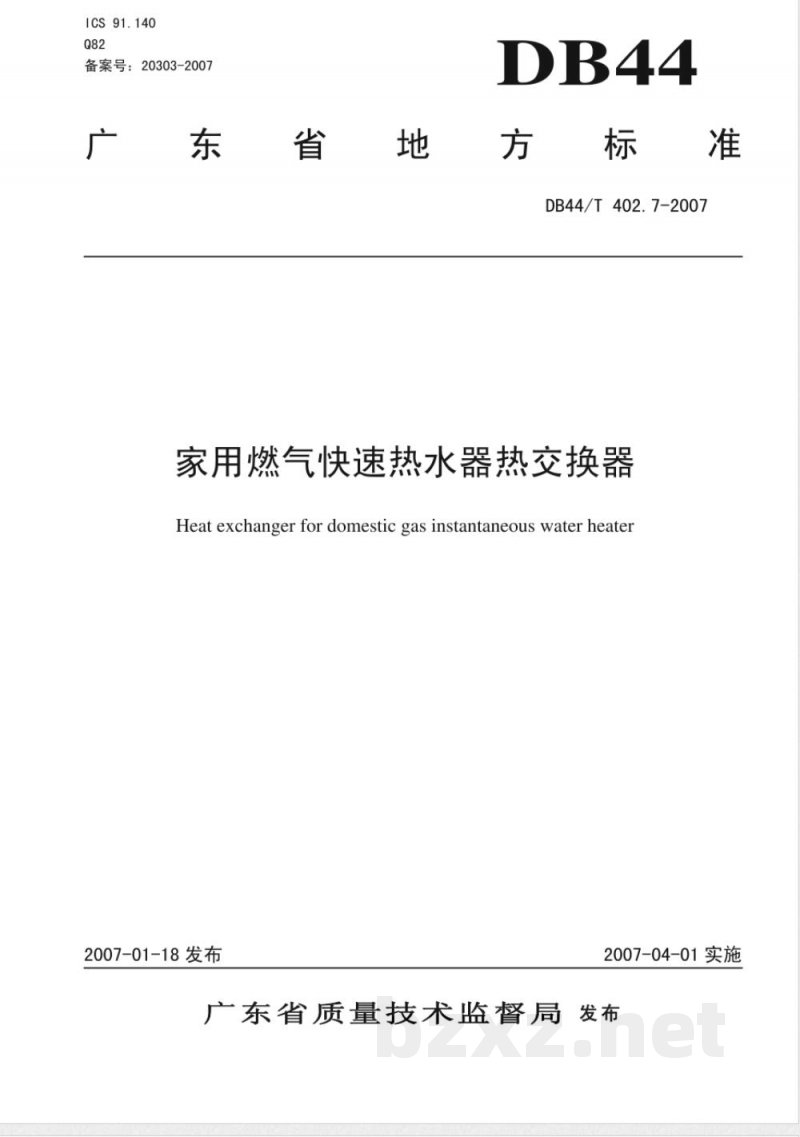

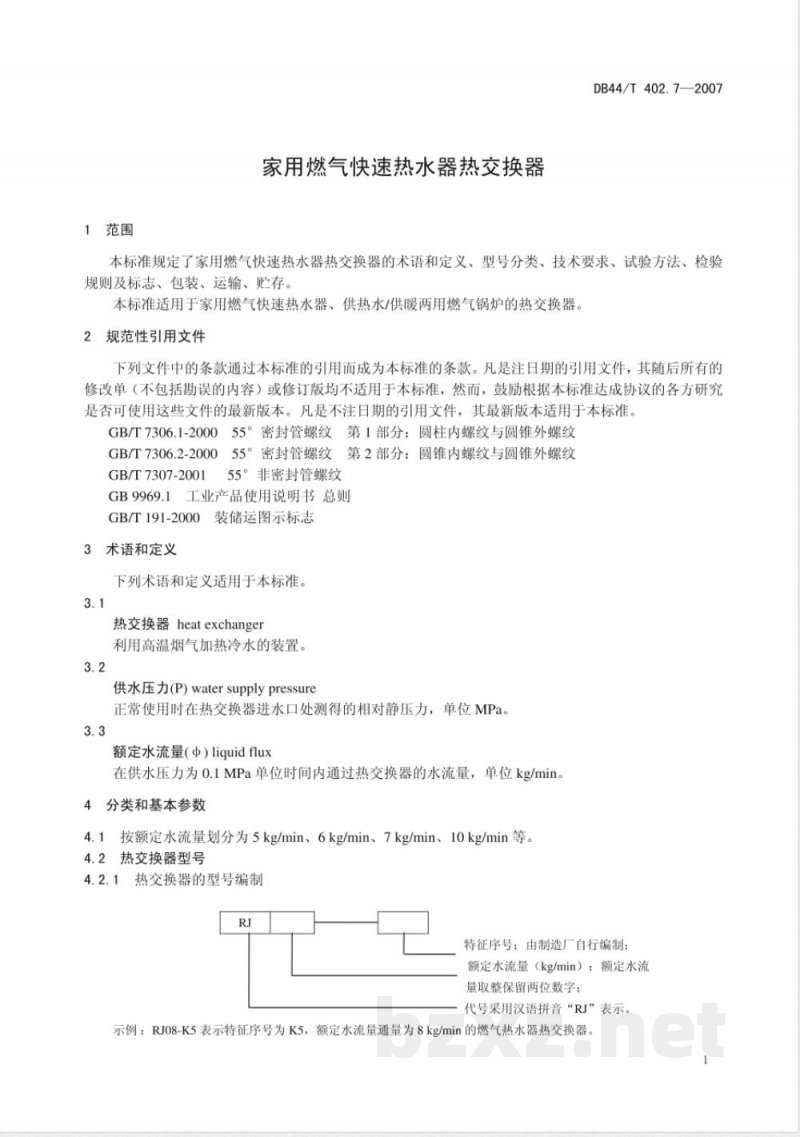

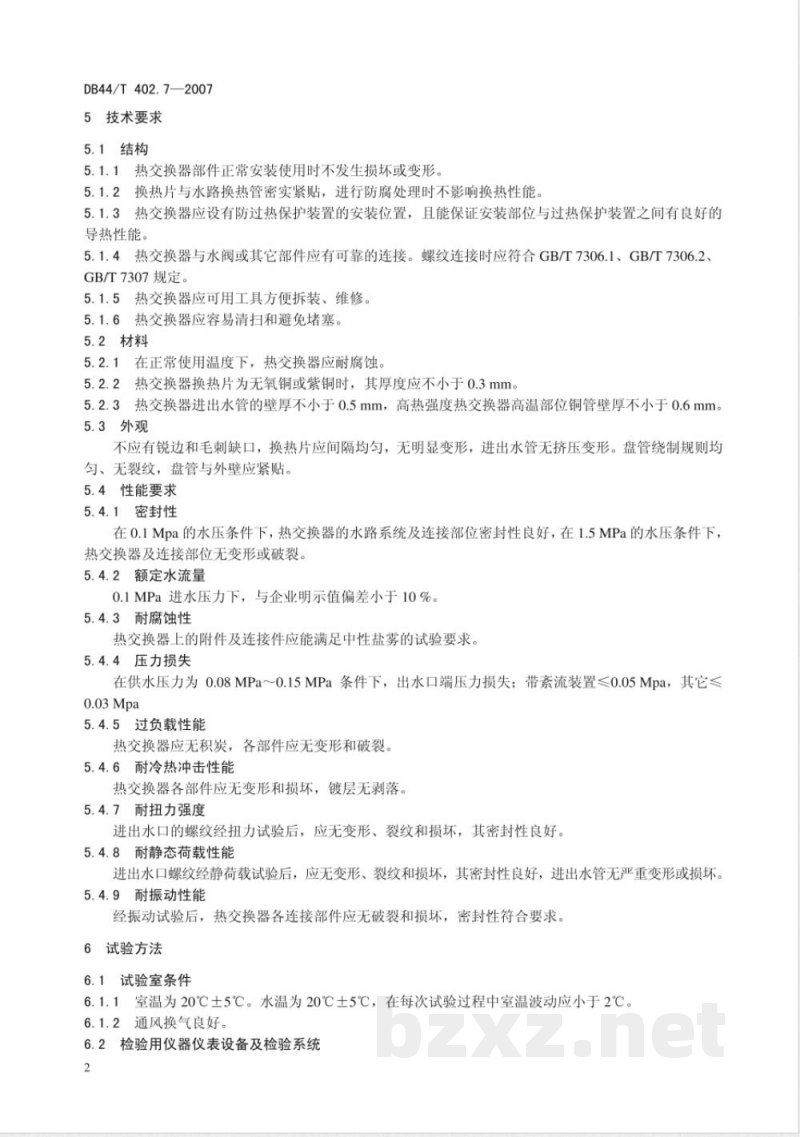

ICS 91.140 Q82 备案号：20303-2007 DB44 广东省地方标准 DB44/T402.7-2007 家用燃气快速热水器热交换器 Heat exchanger for domestic gas instantaneous water heater 2007-01-18 发布 2007-04-01 实施 广东省质量技术监督局 发布 前言 本标准参照日本JIS S2092-1996《家用燃气燃烧器具结构通则》、欧盟EN 26:1998《家用燃气快速热水器》、EN 89:2000《家用容积式热水器》、EN 483:2000《燃气中央采暖炉（设计热负荷不超过70kW的C型采暖炉）》以及北美ANSI Z21.10.1b-2006《燃气热水器》等标准中有关热交换器的要求，并结合广东省燃气具行业实际情况编制。 本标准保留原广东省地方标准DB44/91-1998《家用燃气快速热水器燃烧器、燃烧室及热交换器结构通则》中有关结构材料及厚度的要求，同时增加了分类、型号编制、密封性、水流量、耐腐蚀性、压力损失、过负载性能、耐冷热冲击、耐扭力强度、耐静态荷载及耐振动性能要求和试验方法，并对检验规则进行了修订，补充了包装、标志、运输和贮存要求。 本标准由广东省质量技术监督局提出，并委托国家燃气用具产品质量监督检验中心（佛山）负责解释。 本标准起草单位：国家燃气用具产品质量监督检验中心（佛山）、广东万家乐燃气具有限公司、中山华帝燃气股份有限公司、广东万和电器有限公司、中山祥基电器有限公司、中山市广凌电器有限公司。 本标准主要起草人：张明伟、姚克农、胡定刚、易洪斌、张华平、林川红、黄强初。 1 范围 本标准规定了家用燃气快速热水器热交换器的术语和定义、型号分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等内容。 本标准适用于家用燃气快速热水器及供热水/供暖两用燃气锅炉的热交换器。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注明日期的引用文件，其后续修改（不含勘误）或修订版不适用于本标准，但鼓励各方研究采用其最新版本；凡未注明日期的引用文件，其最新版本适用于本标准。 GB/T 7306.1-2000 55°密封管螺纹 第1部分：圆柱内螺纹与圆锥外螺纹 GB/T 7306.2-2000 55°密封管螺纹 第2部分：圆锥内螺纹与圆锥外螺纹 GB/T 7307-2001 55°非密封管螺纹 GB 9969.1 工业产品使用说明书 总则 GB/T 191-2000 包装储运图示标志 3 术语和定义 下列术语和定义适用于本标准。 3.1 热交换器（heat exchanger） 利用高温烟气加热冷水的装置。 3.2 供水压力（P）（water supply pressure） 正常使用时，在热交换器进水口处测得的相对静压力，单位为MPa。 3.3 额定水流量（Φ）（liquid flux） 在供水压力为0.1 MPa条件下，单位时间内通过热交换器的水流量，单位为kg/min。 4 分类和基本参数 4.1 按额定水流量划分为：5 kg/min、6 kg/min、7 kg/min、10 kg/min等。 4.2 型号编制 热交换器型号编制如下： RJ—XX 其中：RJ为热交换器代号；XX为特征序号（由制造厂自定），额定水流量取整并用两位数字表示。 示例：RJ08-K5表示特征序号为K5、额定水流量为8 kg/min的燃气热水器热交换器。 5 技术要求 5.1 结构 5.1.1 热交换器在正常安装和使用条件下不应发生损坏或变形。 5.1.2 换热片与水路换热管应紧密贴合，防腐处理不应影响换热性能。 5.1.3 应设置防过热保护装置的安装位置，并保证其与安装部位之间具有良好的导热性能。 5.1.4 热交换器与水阀或其他部件连接应可靠；采用螺纹连接时，应符合GB/T 7306.1、GB/T 7306.2及GB/T 7307的规定。 5.1.5 热交换器应便于使用工具进行拆装和维修。 5.1.6 结构应便于清洁，并避免堵塞。 5.2 材料 5.2.1 在正常使用温度条件下，热交换器材料应具有良好的耐腐蚀性能。 5.2.2 当换热片采用无氧铜或紫铜时，其厚度不应小于0.3 mm。 5.2.3 进出水管壁厚不应小于0.5 mm；对于高热强度热交换器，其高温部位铜管壁厚不应小于0.6 mm。 5.3 外观 热交换器外观应无明显缺陷。
