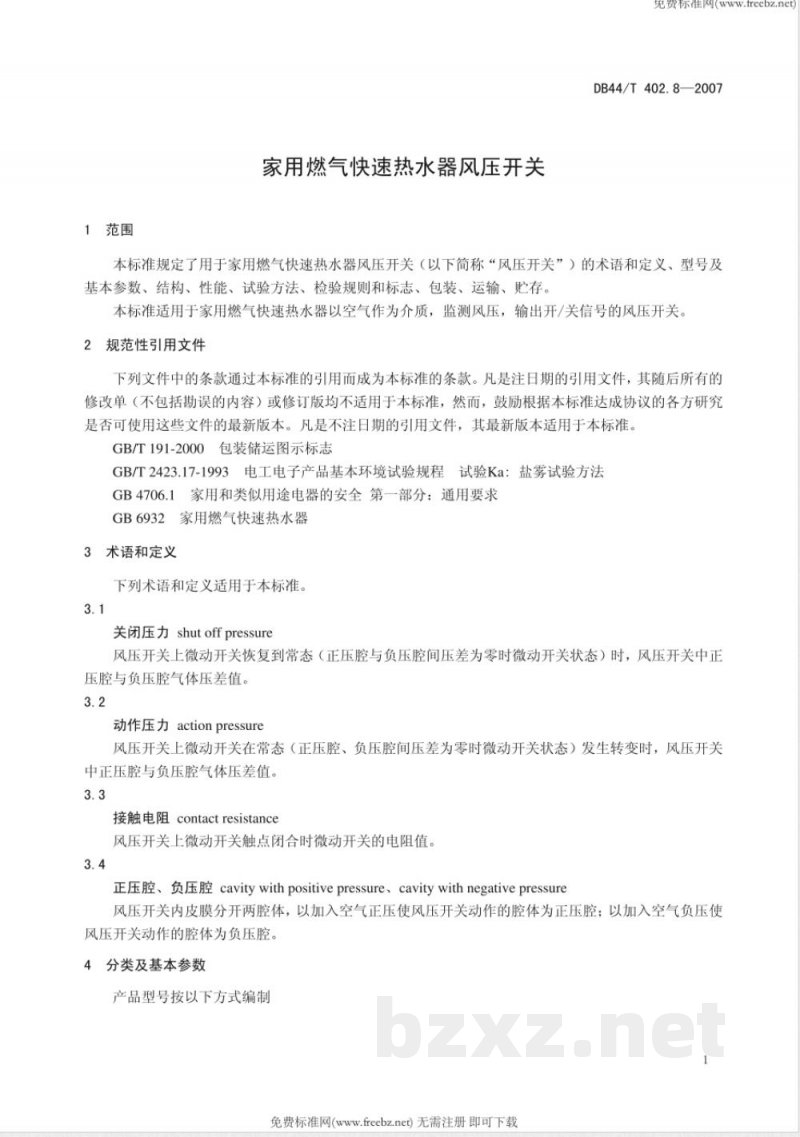

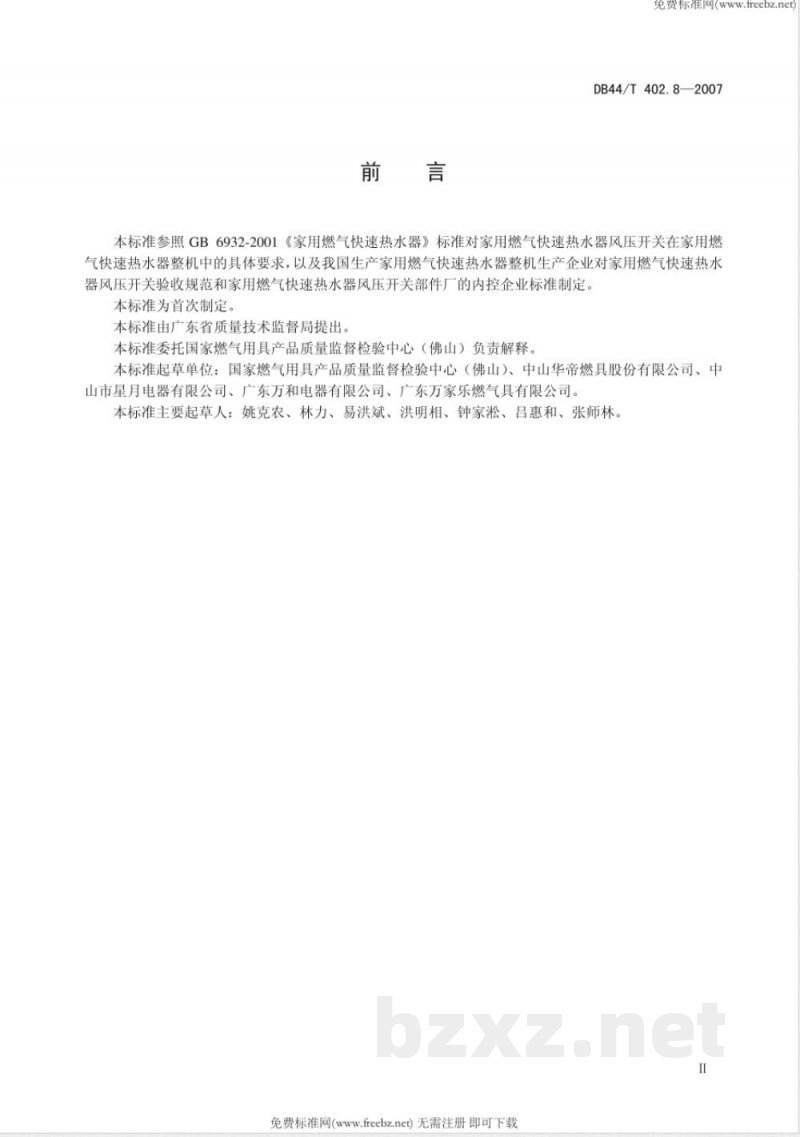

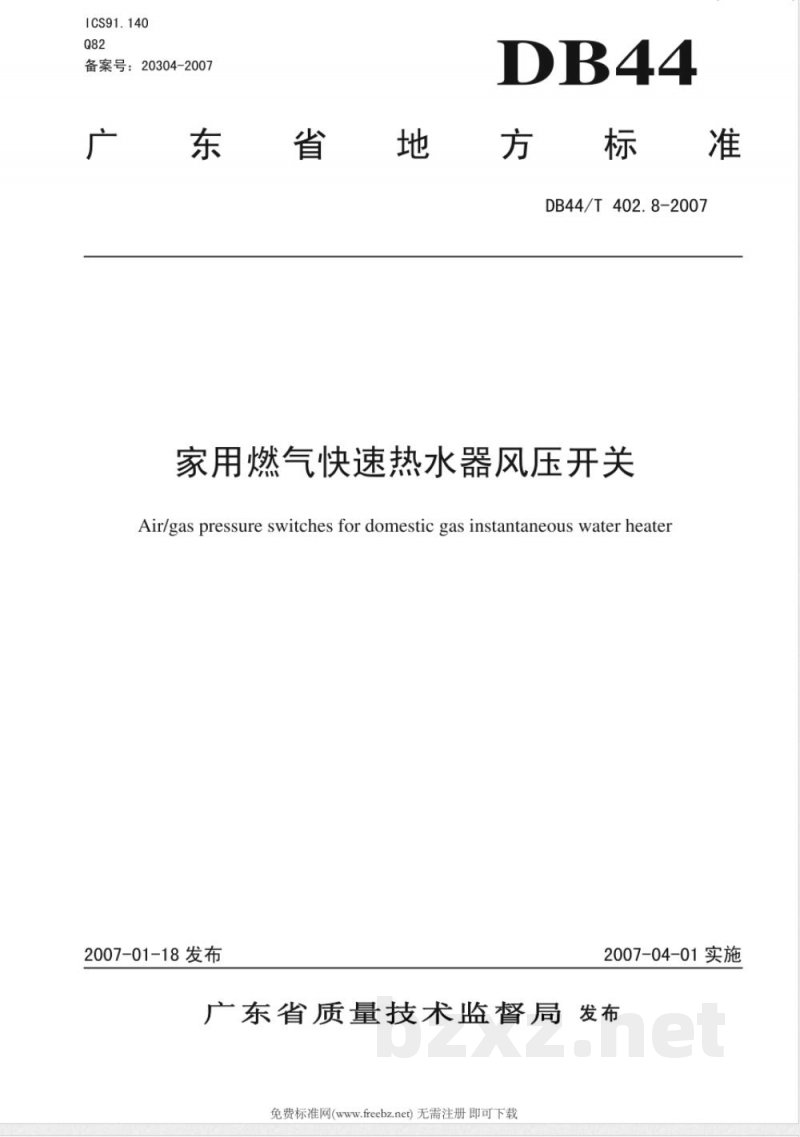

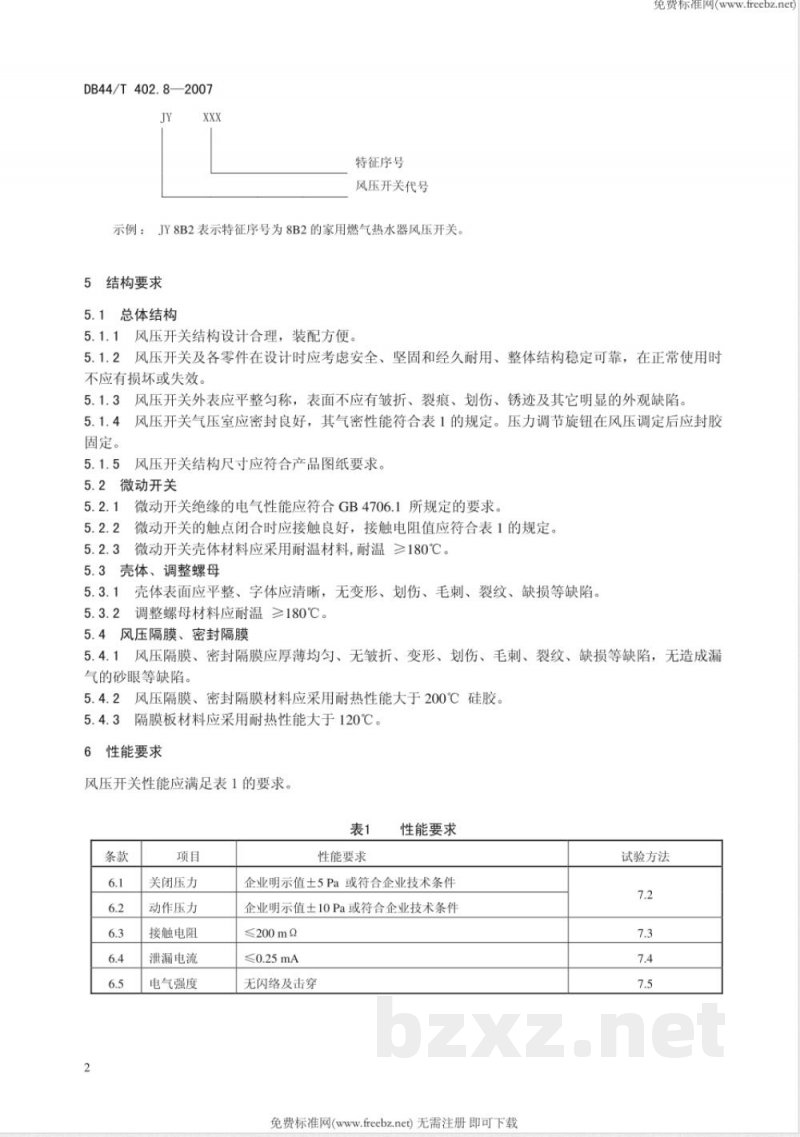

ICS 91.140 Q82 备案号：20304-2007 DB44 广东省地方标准 DB44/T402.8-2007 家用燃气快速热水器风压开关 Air/gas pressure switches for domestic gas instantaneous water heater 2007-01-18 发布 2007-04-01 实施 广东省质量技术监督局 发布 前言 本标准参照GB 6932-2001《家用燃气快速热水器》，结合家用燃气快速热水器整机对风压开关的具体要求，以及国内整机生产企业的验收规范和部件生产企业的内控标准制定。本标准为首次制定。 本标准由广东省质量技术监督局提出，并委托国家燃气用具产品质量监督检验中心（佛山）负责解释。 本标准起草单位：国家燃气用具产品质量监督检验中心（佛山）、中山华帝燃具股份有限公司、中山市星月电器有限公司、广东方和电器有限公司、广东方家乐燃气具有限公司。 本标准主要起草人：姚克农、林力、易洪斌、洪明相、钟家淞、吕惠和、张师林。 1 范围 本标准规定了家用燃气快速热水器风压开关（以下简称“风压开关”）的术语和定义、型号及基本参数、结构、性能、试验方法、检验规则以及标志、包装、运输和贮存等内容。 本标准适用于以空气为介质、用于监测风压并输出开/关信号的家用燃气快速热水器风压开关。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准，但鼓励各方研究采用其最新版本。凡未注日期的引用文件，其最新版本适用于本标准。 GB/T 191-2000 包装储运图示标志 GB/T 2423.17-1993 电工电子产品基本环境试验规程 试验Ka：盐雾试验方法 GB 4706.1 家用和类似用途电器的安全 第1部分：通用要求 GB 6932 家用燃气快速热水器 3 术语和定义 下列术语和定义适用于本标准。 3.1 关闭压力（shutoff pressure） 风压开关上微动开关恢复到常态（正压腔与负压腔压差为零时的状态）时，正压腔与负压腔之间的气体压差值。 3.2 动作压力（action pressure） 风压开关上微动开关由常态发生状态转变时，正压腔与负压腔之间的气体压差值。 3.3 接触电阻（contact resistance） 风压开关上微动开关触点闭合时的电阻值。 3.4 正压腔、负压腔（cavity with positive pressure / cavity with negative pressure） 风压开关内部由膜片分隔为两个腔体。加入正压使开关动作的为正压腔；加入负压使开关动作的为负压腔。 4 分类及基本参数 产品型号按以下方式编制： JY—XXX 其中：JY表示风压开关代号，XXX为特征序号。 示例：JY8B2表示特征序号为8B2的家用燃气热水器风压开关。 5 结构要求 5.1 总体结构 5.1.1 风压开关结构应设计合理，装配方便。 5.1.2 风压开关及各零件在设计时应满足安全、坚固和耐用要求，整体结构应稳定可靠，在正常使用条件下不应发生损坏或失效。 5.1.3 风压开关外表应平整匀称，表面不得有皱折、裂纹、划伤、锈蚀及其他明显缺陷。 5.1.4 风压开关气压室应具有良好的密封性能，其气密性应符合相关规定。压力调节旋钮在调定后应进行封胶固定。 5.1.5 风压开关结构尺寸应符合产品图样要求。 5.2 微动开关 5.2.1 微动开关绝缘电气性能应符合GB 4706.1的规定。 5.2.2 微动开关触点闭合时应接触良好，其接触电阻应符合相关规定。 5.2.3 微动开关壳体材料应采用耐温材料，耐温不低于180℃。 5.3 壳体与调整螺母 5.3.1 壳体表面应平整，标识清晰，无明显缺陷。
