JB/T8970—1999

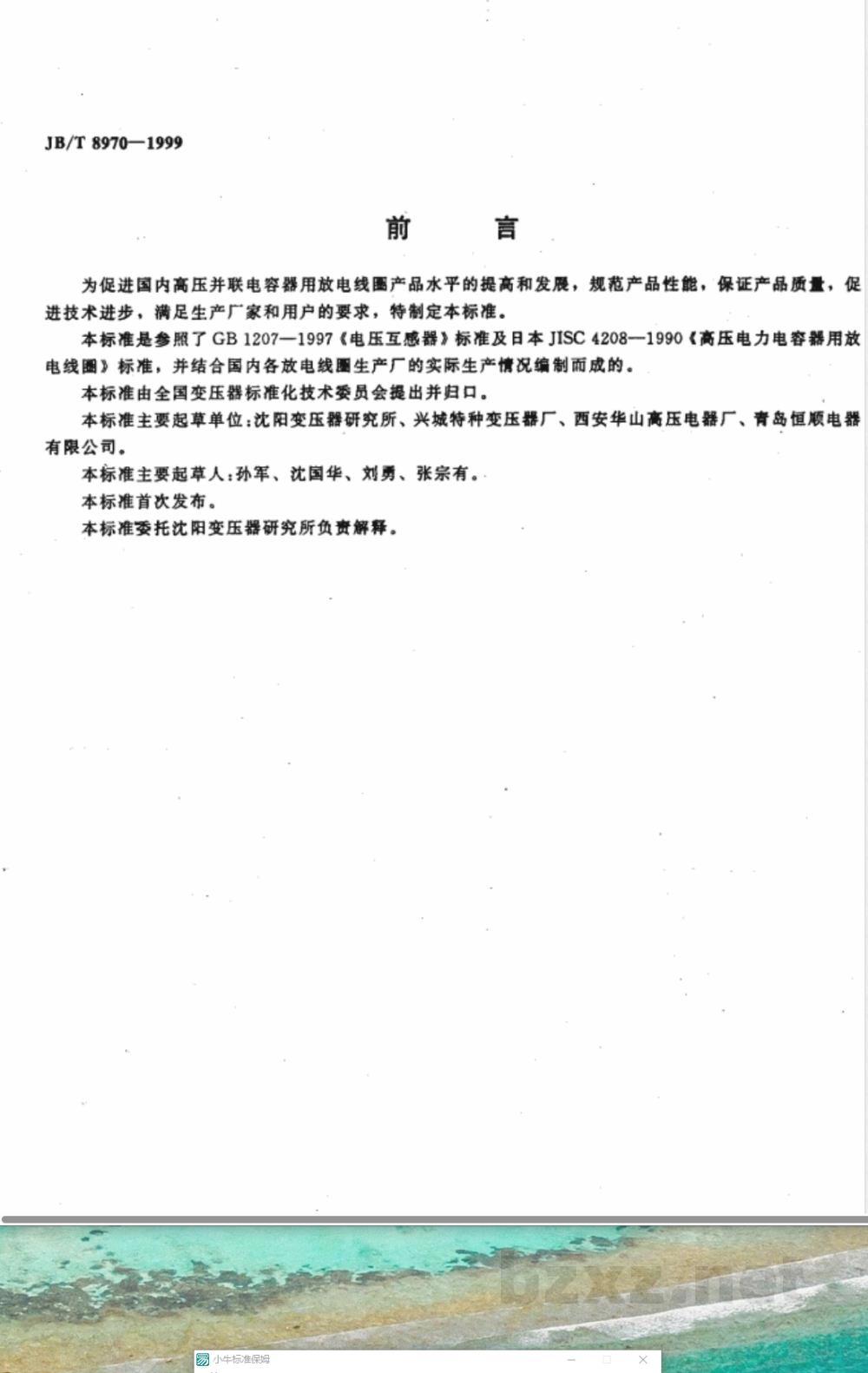

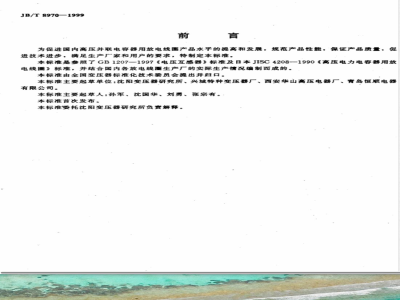

为促进国内高压并联电容器用放电线图产品水平的提高和发展，规范产品性能，保证产品质量，促进技术进步，满足生产广家和用户的要求，特制定本标准。本标准是参照了GB1207—1997《电压互感器》标准及日本JISC4208-1990《高压电力电容器用放电线圈》标准，并结合国内各放电线围生产厂的实际生产情况编制而成的。本标准由全国变压器标化技术委员会提出并归口。本标准主要起草单位：沈阳变压器研究所、兴城特种变压器厂、西安华山高压电器厂、青岛恒顺电器有限公司。
本标准主要起草人：孙军、沈国华、刘勇、张宗有。本标准首次发布。
本标准委托沈阳变压器研究所负资解释。易小牛标准保姆

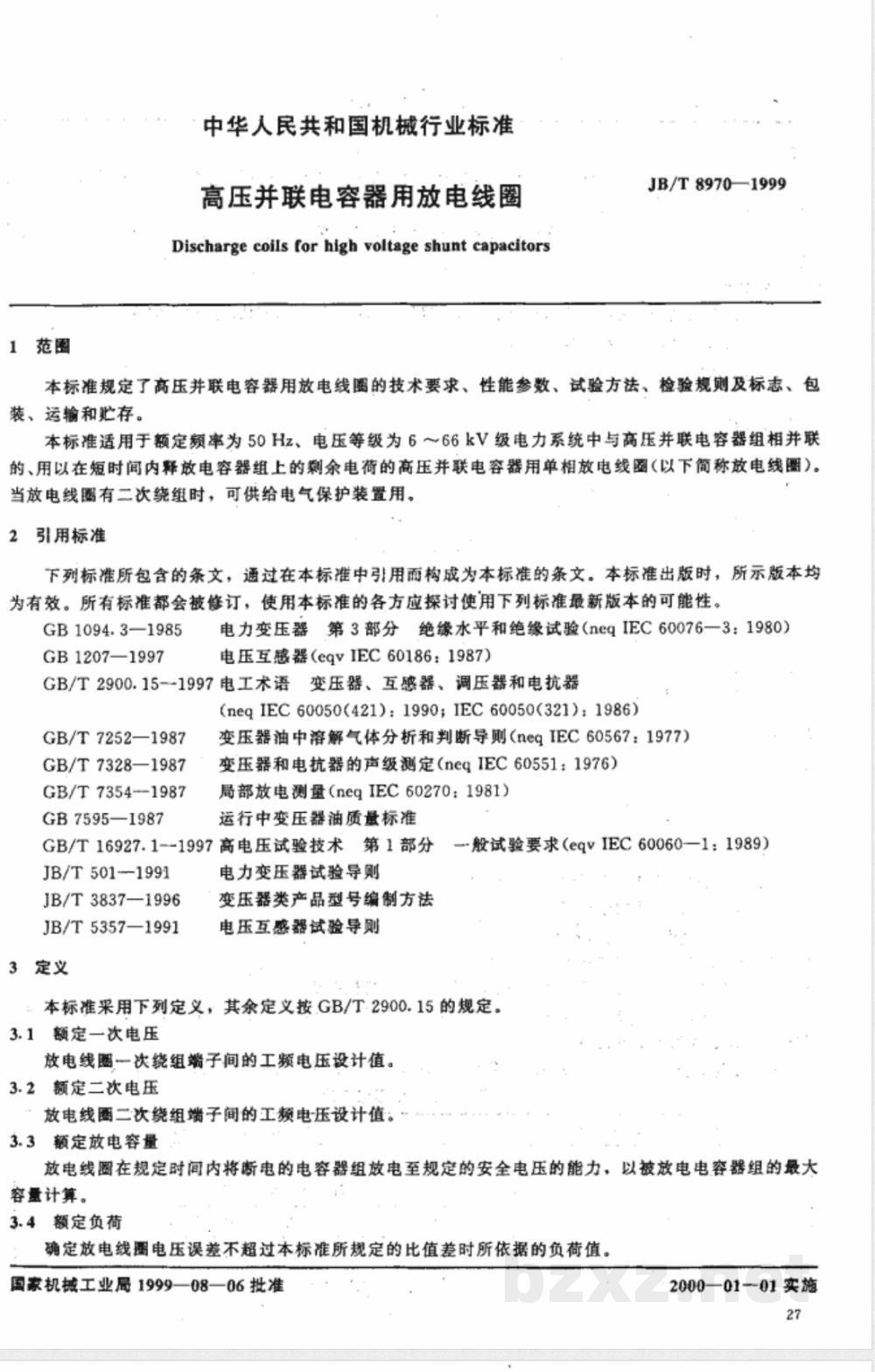

中华人民共和国机械行业标准
高压并联电容器用放电线圈
Discharge coils for high voltage shunt capacitorsJB/T8970—1999
本标准规定了高压并联电容器用放电线圈的技术要求、性能参数、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于额定频率为50Hz、电压等级为6～66kV级电力系统中与高压并联电容器组相并联的、用以在短时间内释放电容器组上的剩余电荷的高压并联电容器用单相放电线圆（以下简称放电线圈）。当放电线圈有二次绕组时，可供给电气保护装置用。2引用标准
下列标准所包含的条文，通过在本标准中引用面构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1094.3—1985
GB1207—1997
电力变压器第3部分绝缘水平和绝缘试验（neqIEC60076—3：1980）电压互感器（eqvIEC60186：1987)GB/T2900.15--1997电工术语变压器、互感器、调压器和电抗器(neqIEC60050(421):1990;IEC60050(321):1986)GB/T7252—1987
GB/T7328—1987
GB/T7354-1987
GB7595—1987
变压器油中溶解气体分析和判断导则（negIEC60567：1977）变压器和电抗器的声级测定（negIEC60551：1976）局部放电测量（negIEC60270：1981）运行中变压器油质量标准
-般试验要求（eqvIEC60060—1：1989）GB/T16927.1-1997高电压试验技术第1部分JB/T5011991
JB/T3837—1996
JB/T5357—1991
电力变压器试验导则
变压器类产品型号编制方法
电压互感器试验导则
本标准采用下列定义，其余定义按.GB/T.2900.15的规定。3.1额定一次电压
放电线圈一次绕组端子间的工频电压设计值。3.2额定二次电压
放电线圈二次绕组端子间的工频电压设计值：3.3额定放电容量
放电线圈在规定时间内将断电的电容器组放电至规定的安全电压的能力，以被放电电容器组的最大容量计算。
3.4额定负荷
确定放电线遇电压误差不超过本标准所规定的比值差时所依据的负荷值。国家机械工业局1999—08—06批准2000—01--01实施

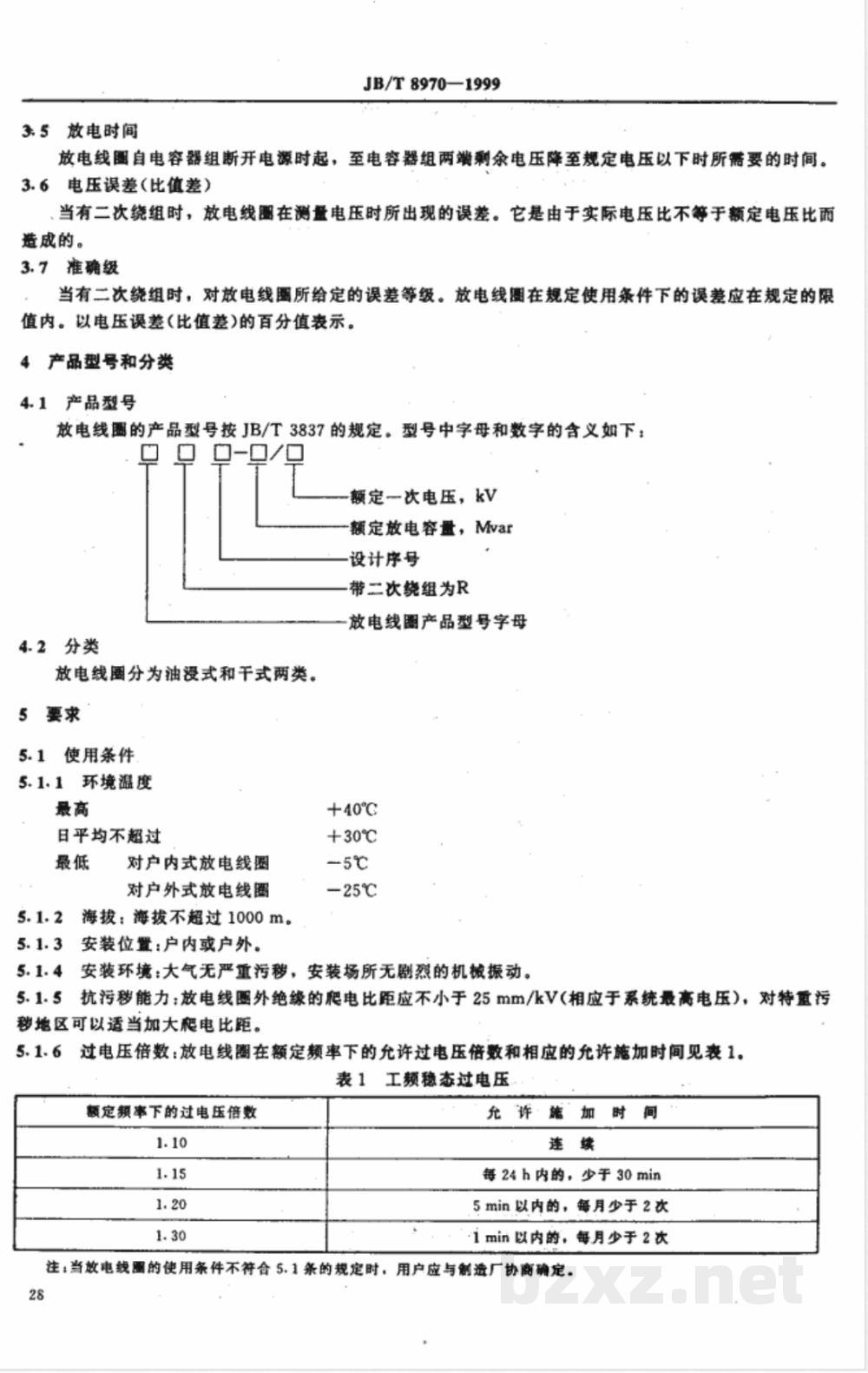

35放电时间
JB/T8970—1999
放电线圈自电容器组断开电源时起，至电容器组两端剩余电压降至规定电压以下时所需要的时间。3.6电压误差（比值差）
当有二次绕组时，放电线圈在测量电压时所出现的误差。它是由于实际电压比不等于额定电压比而造成的。
3.7准确级
当有二次绕组时，对放电线圈所给定的误差等级。放电线测在规定使用条件下的误差应在规定的限值内。以电压误差(比值差)的百分值表示。4产品型号和分类
4.1产品型号
放电线圈的产品型号按JB/T3837的规定。型号中字母和数字的含义如下：一
4.2分类
额定一次电压，kV
额定放电容量，Mvar
设计序号
带二次绕组为R
放电线圈产品型号字母
放电线圖分为油没式和干式两类。5要求
5.1使用条件
5.1.1环境温度
日平均不超过
对户内式放电线圈
对户外式放电线圈
5.1.2海拨：海拔不超过1000m。5.1.3安装位置：户内或户外。
+40℃
+30℃
-25℃
5.1.4安装环境：大气无严重污移，安装场所无剧烈的机械振动。5.1.5抗污移能力：放电线圈外绝缘的爬电比距应不小于25mm/kV（相应于系统最高电压），对特重污移地区可以适当加大爬电比距。5.1.6
过电压倍数：放电线圈在额定频率下的允许过电压倍数和相应的允许施加时间见表1。表1工频稳态过电压
额定频率下的过电压倍数
允许施加时间
每24h内的，少于30min
5min以内的，每月少于2次
imin以内的，每月少于2次
注；当放电线围的使用条件不符合5.1条的规定时，用户应与制造厂协商确定。28

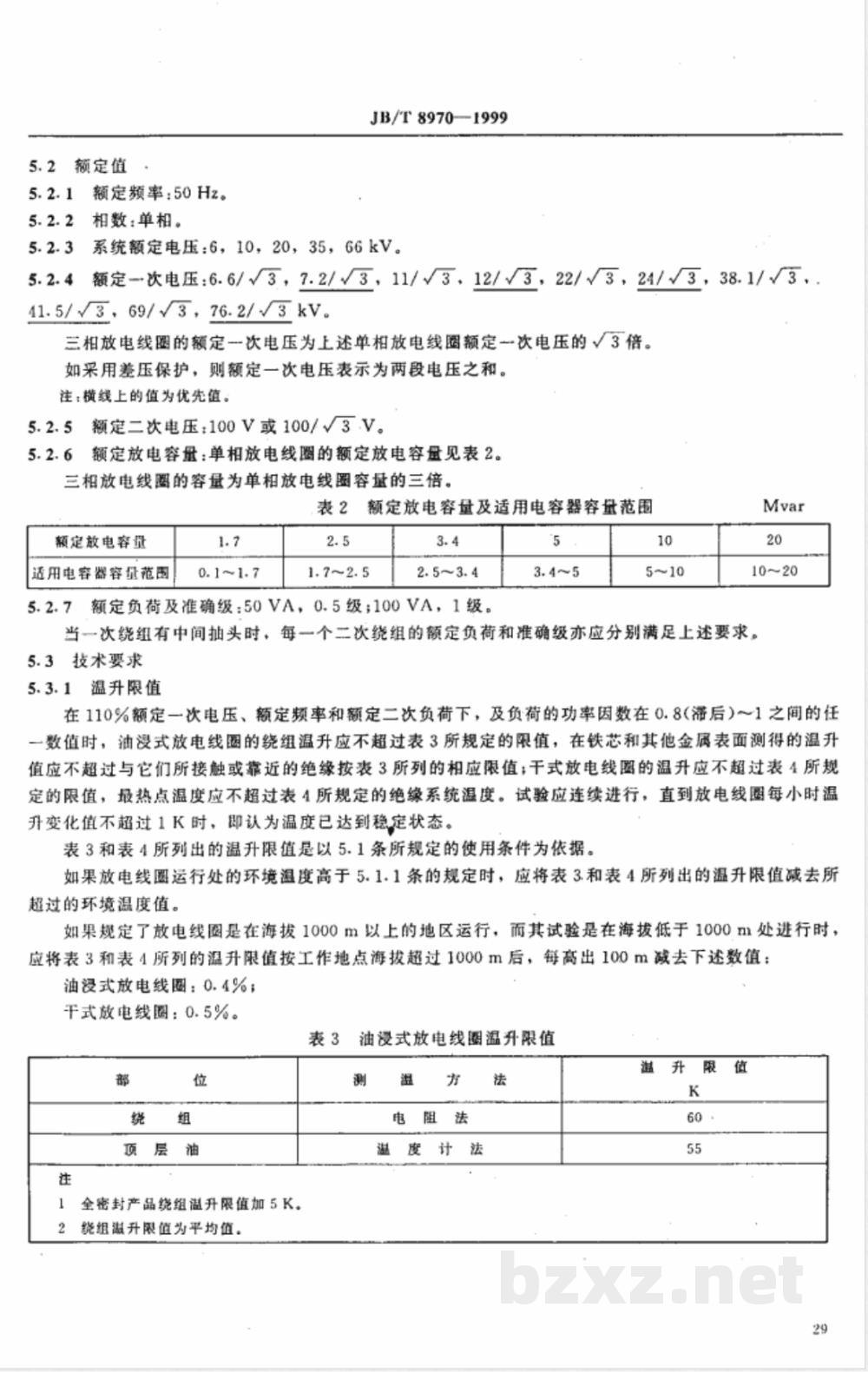

5.2额定值
5.2.1额定频率：50Hz。
5.2.2相数：单相。
JB/T8970—1999
5.2.3系统额定电压：6，10，20，35，66kV。5.2.4额定-次电压：6.6//3，7.2//3，11//3，12/V3，22//3，24/3，38.1//3，41.5//3，69//3，76.2//3kV。
三相放电线圈的额定-次电压为上述单相放电线圈额定一次电压的3倍。如采用差压保护，则额定一次电压表示为两段电压之和。注：横线上的值为优先值。
5.2.5额定二次电压：100V或100/V3.V。5.2.6额定放电容量：单相放电线圈的额定放电容量见表2。三相放电线圈的容量为单相放电线圈容基的三倍。表2额定放电容量及适用电容器容量范围额定放电容量
迈用电容器容量范固
5.2.7额定负荷及准确级：50VA，0.5级；100VA，1级。'5
当一次绕组有中间捆头时，每一个二次绕组的额定负荷和准确级亦应分别满足上述要求，5.3技术要求
5.3.1温升限值
在110%额定一次电压、额定频率和额定二次负荷下，及负荷的功率因数在0.8（滞后）～1之间的任一数值时，油浸式放电线圈的绕组温升应不超过表3所规定的限值，在铁芯和其他金属表面测得的温升值应不超过与它们所接触或靠近的绝缘按表3所列的相应限值；干式放电线圈的温升应不超过表4所规定的限值，最热点温度应不超过表4所规定的绝缘系统温度。试验应连续进行，直到放电线圈每小时温升变化值不超过1K时，即认为温度已达到稳定状态。表3和表4所列出的温升限值是以5.1条所规定的使用条件为依据。如果放电线圈运行处的环境温度高于5.1.1条的规定时，应将表3和表4所列出的温升限值减去所超过的环境温度值。
如果规定了放电线圈是在海拔1000m以上的地区运行，而其试验是在海拔低于1000m处进行时，应将表3和表4所列的温升限值按工作地点海拔超过1000m后，每高出100m减去下述数值：油没式放电线图：0.4%；
干式放电线圈：0.5%。
表3油浸式放电线圈温升限值
顶层油
全密封产品绕组温升限值加5K。2烧组湖升限值为平均值。
电阻法
溢升限值
（用电阻法测量温度）
铁芯、金属部件和与其相邻的材料注：绕组温升限值为平均值。
5.3.2误差限值
JB/T8970—1999

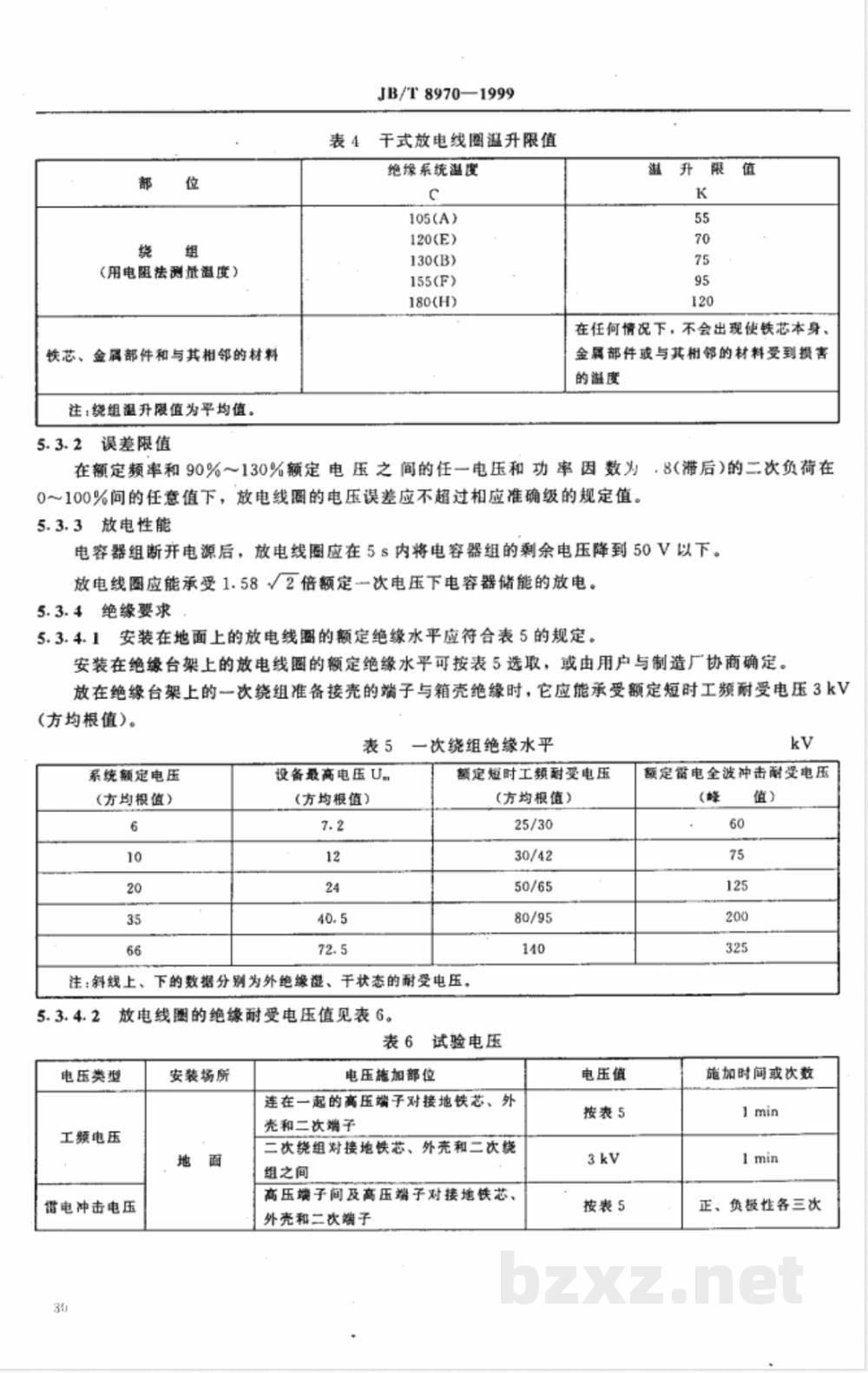

干式放电线圈温升限值
绝缘系统温度
105(A)
120(E)
130(B)
155(F)
180(H)
溢升限值
在任何情况下，不会出现使铁芯本身金属部件或与其相邻的材料受到损害的溢度
在额定频率和90%130%额定电压之间的任一电压和功率因数为，8（滞后）的二次负荷在
0～100%问的任意值下，放电线圈的电压误差应不超过相应准确级的规定值5.3.3放电性能
电容器组断开电源后，放电线圈应在5s内将电容器组的剩余电压降到50V以下。放电线圈应能承受1.582倍额定一次电压下电容器储能的放电。5.3.4绝缘要求
5.3.4.1安装在地面上的放电线圖的额定绝缘水平应符合表5的规定。安装在绝缘台架上的放电线圈的额定绝缘水平可按表5选取，或由用户与制造厂协商确定。放在绝缘台架上的一次绕组准备接壳的端子与箱壳绝缘时，它应能承受额定短时工频耐受电压3kV（方均根值）。
系统额定电压
(方均根值）
注：斜线上、
设备最高电压U.
(方均根值）
一次绕组绝缘水平
额定短时工频耐受电压
（方均根值）
下的数据分别为外绝缘湿、干状态的耐受电压。放电线圈的绝缘耐受电压值见表6。表6试验电压
电压类型
工频电压
雷电冲击电压
安装场所
电压施加部位
连在一起的高压端子对接地铁芯、外尧和二次端子
二次绕组对接地铁芯、外壳和二次绕组之间
高压端子间及高压端子对接地铁芯、外壳和二次端子
电压值
按表5
按表5
额定雷电全波冲击耐受电压
施加时间或次数
正、负极性各三次
电压类型
感应耐压
工频电压
安装场所
台架上外壳
接固定电位
JB/T89701999
表6(完)
电压施加部位
同相高压端子相互之间
同相高压端子相互之间，将一个撒接壳的高压端子接外壳
拟接壳的高压端子对壳、铁芯和二次端子
电压值
2.15倍额定一次电
2.15倍额定一次电
施加时间或次数
按6.8.2条确定时
按6.8.2条确定时
干式放电线圈和35kV级及以上的油没式放电线圈应进行局部放电测量。局部放电水平应不5.3.4.3
超过表7所列的限值。
局部放电允许放电水平
系统额定电压
(方均根值）
试验电压施加方式
次绕组对铁芯、
外壳和二次绕组
一次绕组两高压端
子之间
预加电压
（方均根值）
0.8倍工频耐受电
测盈电压
(方均根值）
注：当额定一次电压小于或等于设备最高电压时，U为U./3；当额定次电压大于设备最高电压时，U为额定一次电压，允许局部放电水平
油浸式
35kV及以上电压等级的油浸式放电线圈应进行介质损耗因数测盘，并应在10kV下测甚。在5.3.4.4
测量电压为10kV和正带环境温度下，35kV级产品的介质摄耗因数应不大于2%，66kV级产品的介质损耗因数应不大于1.5%。
5.3.4.5在正常环境温度下，放电线圈一次绕组的绝缘电阻应不小于1000MQ，二次绕组的绝缘电阻应不小于500MQ。
5.3.4.6放电线圈套管带电部分对地及其他带电体之间的空气间隙，应符合表8的规定。表8空气间隙
系统额定电压
(方均根值)
5.3.5机械强度
设备最高电压U
(方均根值）
66kV级放电线圖应能承受500N静载荷的作用。最小空气间隙
5.3.6短路承受能力
JB/T 8970-1999
在额定电压下，放电线圈应能承受1S外部短路的机械效应和热效应而无损伤。无二次绕组时，不进行短路承受能力试验。5.3.7声级水平
在空载状态下，以额定频率、额定电压激磁，放电线圈的声级水平应不超过44dB。测量声级时，油浸式放电线圈的规定轮廊线应距基准发射面0.3m;35kV级及以下电压等级的干式放电线圈的规定轮廊线应距基准发射面1m，66kV级干式放电线圈的规定轮廊线应距基准发射面2m。5.3.8绝缘油性能
绝缘油性能应符合GB7595和GB/T7252的规定。5.4一般结构要求
5.4.1出线端子
放电线圈出线端子螺杆直径应不小于6mm。出线端子应用铜或铜合金制成，并有可靠的防锈镀层。二次出线端子板防潮性能应良好。5.4.2接地螺栓和接地符号
放电线圈应有直径不小于8mm的接地螺栓，或其他供接地线连接用的零件。接地处应有平坦的金属表面，并在其旁标有明显的接地符号“③”或\地”字样。这些接地零件皆应有可靠的防锈镀层或采用不锈钢材料。
5.4.3对油没式放电线圈的结构要求a）35kV及以上电压等级的放电线圈，应有保证绝缘油与外界空气不直接接触或完全隔离的装置，或其他防油老化措施；
b）35kV及以上电压等级的放电线圈，应装有油位指示装置，并应有最低允许油位的标志（全密封型产品应装有指示油是否充满或足够的装置）；c）油箱下部应装有取油样或放油用的阀门，放油用的阀门应能放出放电线圈最低处的油。6试验方法
6.1试验的一般要求
试验应在环境温度为5～40C下进行。试验时，放电线圈的外部组件和装置（指可能影响放电线圈运行的)均应安装在规定的位置上。6.2外观检查
按图样和5.4条、8.1条及8.2条要求进行检查。6.3绕组电阻测量
绕组电阻用电桥测量，并记录测试时绕组的温度，试验按照JB/T501进行。6.4绝缘电阻测量
在相对湿度小于85%时进行测量，试验按照JB/T501进行。6.5介质损耗因数测量
试验在一次绕组工频耐压试验之后按照5.3.4.4进行，试验回路由制造厂与用户商定，但以电桥法为佳，其试验要求应符合JB/T5357的规定。6.6端子标志检验
在二次绕组上接一只适当量程的直流电压表，在一次绕组上施加1.5～12V的直流电压，并使对应端子的十”相同。如果在直流电源接通瞬间，电压表的指针向正的方向（向右）偏转，则绕组的极性为减极性(联结组的标号为12)。同一极性的端子为同名端。绕组端子标志检验也可以在误差试验时同时进行。6.7误差试验
JB/T 89701999
试验应在额定频率、额定一次电压的90%、100%、130%及0和100%额定二次负荷下分别进行、无二次绕组时，不进行此项试验。6.7.1电压表法
可以用标准电压互感器和电压表进行试验，其准确级应比被试放电线圈的准确级高两个等级。6.7.2电桥法
标准电压互感器应比被试放电线圈的准确级高两个等级。6.8一次绕组工频耐压试验
6.8.1外施耐压试验
试验按照GB1094.3进行，试验电压按表6的规定。6.8.2感应耐压试验
试验按GB1094.3进行，试验电压按表6的规定。感应耐压试验时，为减少励磁容量，试验电压的频率应不小于100Hz，最好频率为150～400Hz，持续时间t按下式计算；
t=120×fa/f
式中：t——试验时间，s;
f.—额定频率，Hz;
f-—试验频率，Hz;
如果试验频率超过400Hz，持续时间应不少于15S。试验中产品是否受到损坏，可以用在试验前后测量放电线圈的空载电流的方法来检验。当无二次绕组时，可以用另一台带有二次绕组的放电线圈、电磁式电压互感器或试验变压器的二次绕组接高频电源，而将被试放电线圈一次绕组与其一次并接。6.9二次绕组工频耐压试验
试验电压按表6的规定。试验时，将被试二次绕组端子短接，试验电压施加在皱试二次绕组与铁芯、外壳和其余二次绕组之间。
6.10密封性能试验
油浸式放电线圈油箱和储油柜应承受0.05MPa压力的密封性试验，持续时间为12h，剩余压力不小于0.04MPa，不得有渗漏。
对于全密封型产品，应在产品各部件均达到试验温度后保持2h。在下限环境温度时，油箱内部不应出现负压；在上限环境温度时，油箱内部压力应不大于0.01MPa。6.11绝缘油试验
试验按GB7595和GB/T7252进行。6.12励磁特性测量
35kV级及以上电压等级的放电线圈应进行励磁特性测量，其测试要求应符合JB/T5357的规定。试验时测量0.2，0.5，0.9，1.0，1.1，1.3倍额定一次（或二次）电压下的励磁电压和励磁电流值。有二次绕组时，试验电压可以施加于二次端子上。一次绕组有抽头时可以分别进行测试。6.13温升试验
试验按照GB1207规定的试验方法进行。无二次绕组时，不接负荷。
6.14雷电冲击试验
在一次绕组每一线端和地之间施加标准雷电冲击波(1.2/50us），一次绕组非被试端子与铁芯、外壳和短接的二次绕组等均应接地。试验电压按表6的规定，试验应在正、负两种极性下进行，每一极性下连续冲击3次，不须作大气条件校正。33
JB/T8970-1999
如果全电压下所记录的电压瞬变波形图与降低电压下所记录的瞬变波形图无明显差异时，则该试验合格。
装在台架上的放电线圖不作雷电冲击试验。6.15放电性能试验
6.15.1将被试放电线圈并联在与放电线圈额定放电容盘相局的电容器组上，用/2倍额定-次电压的直流电压对电容器组充电，然后断开电源，通过放电线圈放电，测量从放电开始5s时电容器组的剩余电压。
6.15.2将被试放电线圈并联在与放电线圈额定放电容量相同的电容器组上，用1.58√2倍额定一次电压的直流电压对电容器组充电，然后断开电源，通过放电线圈放电。放电后复测误差，与试验前测试误差值相比，其差异应不超过50%，且仍满足相应准确级的要求。6.16短路承受能力试验
放电线圈由一次绕组励磁，二次绕组短路也可由二次绕组励磁，一次绕组短路。短路试验进行一次，持续时间为1s。
一次绕组有公共端子时，可以分别进行，也可以同时进行。无二次绕组时，不进行此项试验。试验合格的判别原则：
a）放电线圈未受明显损伤（当电流密度不大于160A/mm2时可以不必吊心检查）b）复测误差并与短路试验前测试值相比，其差异不超过相应准确级限值的一半，且仍满足相应准确级的要求；
c）能承受6.8条及6.9条所规定的电压试验，但试验电压值降至原规定值的90%。6.17户外式放电线圈的湿试验
为了检验外绝缘的性能，户外式放电线圈应承受湿试验。其试验程序应按照GB/T16927.1的规定。试验应依设备最高电压按表5所规定的工频电压进行，并须作大气条件校正。6.18声级测定
背景噪声级及放电线圈声级，均应以A计权声压级进行测量，基准声压为20μPa，测量方法按GB/T7328的规定进行测量。
6.19机械强度试验
在套管接线端子的水平方向和垂直向上方向分别施加规定的静载荷1min。如果没有发现损坏或漏油，则认为通过本项试验。
6.20局部放电测量
试验回路和测试设备按GB/T7354的规定，灵缴度应能达到测出局部放电量5pC的水平。6.20.1一次绕组对铁芯、外壳及二次绕组当试验在工频耐压试验后进行时，升压至表7中的预加电压值保持不少于60s，然后将电压降至表7中规定的测量电压值，在30$内测得的局部放电量应不超过表7中规定的限值。试验施加工频电压进行。
局部放电试验也可以在工频耐压试验后的降压过程中，使电压降至局部放电测量电压值，在30s内进行测量。
6.20.2高压端子之间
感应耐压升至表6中试验电压值，保持60s，然后将电压下降至表7中规定的测电压值，在30s内测得的局部放电水平应不超过表7中的规定值。一个高压端子接电源，另一个高压端子接地。两端子接线方式对调以后再试验一次。安装在台架上的产品拟接壳的端子不做局部放电试验。34
检验规则
JB/T8970-1999
放电线圈试验分为例行试验、型式试验和特殊试验三种。7.1例行试验
每台产品出厂时，必须进行例行试验，其试验项目如下：外观检查（按6.2条）。
绕组电阻测量（按6.3条）。
绝缘电阻测量（按6.4条）。
介质损耗因数测量（按6.5条）。端子标志检验（按6.6条）。
误差试验（按6.7条）。
一次绕组工频耐压试验（按6.8条）。二次绕组工频耐压试验（按6.9条）。密封性能试验（按6.10条）。
7.1.10绝缘油试验（按6.11条）。一次绕组的重复工频耐压试验应在规定试验电压值的80%下进行。7.2型式试验
放电线圈避有下列情况之一时，必须进行型式试验。定期的型式试验应最少每五年进行一次。a）试制新产品或老产品转厂生产时；b）正常生产的产品，如结构、材料、工艺有较大改变，可能影响产品性能时；c）产品长期停产，恢复生产时。型式试验包括例行试验的全部项目，并应增加下列试验项目：励磁特性测量（按6.12条）。
温升试验（按6.13条）。
雷电冲击试验（按6.14条）。
放电性能试验（按6.15条）。
短路承受能力试验（按6.16条）。户外式放电线圈的湿试验（按6.17条）。7.2.6
7.3特殊试验
用户有要求时，应与制造厂协商同意后进行特殊试验。7.3.1
声级测量（按6.18条）。
机械强度试验（按6.19条）。
局部放电测量（按6.20条）。
8标志
8.1铭牌
每台放电线圈应装有不受气候影响的铭牌，并固定在明显位置。铭牌上应标注下列项目，所标注的项目应牢固刻出。
a）国名；
b）制造厂名；
c）产品名称；
d）产品型号；
e）标准代号；
f）额定一次和二次电压(kV)；
g）额定频率(Hz)；
h）额定放电容量(Mvar）；
JB/T8970—1999www.bzxz.net
i）安装场所（户内或户外），如果放电线圈允许使用在海拔高于1000m的地区，还应标出其允许使用的海拔高度；
j）当有两个分开的二次绕组时，其标志应指明每个二次绕组的额定电压、输出范围（VA)和相应准确级；
k）绝缘水平；
1）绝缘耐热等级（干式）;
m）总重和绝缘油重(kg)；
n）出厂序号：
0）制造年月。
8.2端子标志
应按图1～图3进行相应的标志，大写字母A、X表示一次绕组首、末端接线端子，小写字母a、x表示相应的二次绕组首、未端接线端子，大写字母A，表示两个绕组的公共端子。标有同一字母的大写和小写的端子，在同一瞬间具有同一极性。A
8.3出厂文件
每台放电线圆应附有使用说明书、产品合格证、出厂试验报告、附件（如果有）、使用说明书等。出厂文件应妥善包装，防止受潮、损伤和丢失。9包装、运输和贮存
9.1包装
放电线圈的包装，应保证产品及其组件、零件在整个运输和存期间不致损坏，各供电气连接的接触面不得锈蚀。
9.2运输
放电线國在运输过程中应保持平稳，无大振动、冲击现象，应防止需驾直接浸人。9.3览存
放电线圈应贮存在干燥、通风的仓库中，周围环境不允许有腐蚀金属和破坏绝缘的有害气体与尘埃。36
