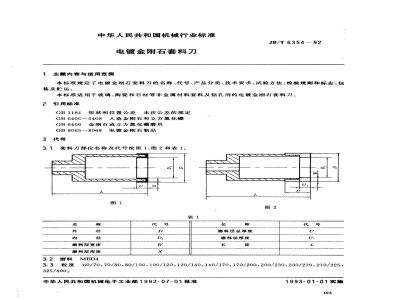

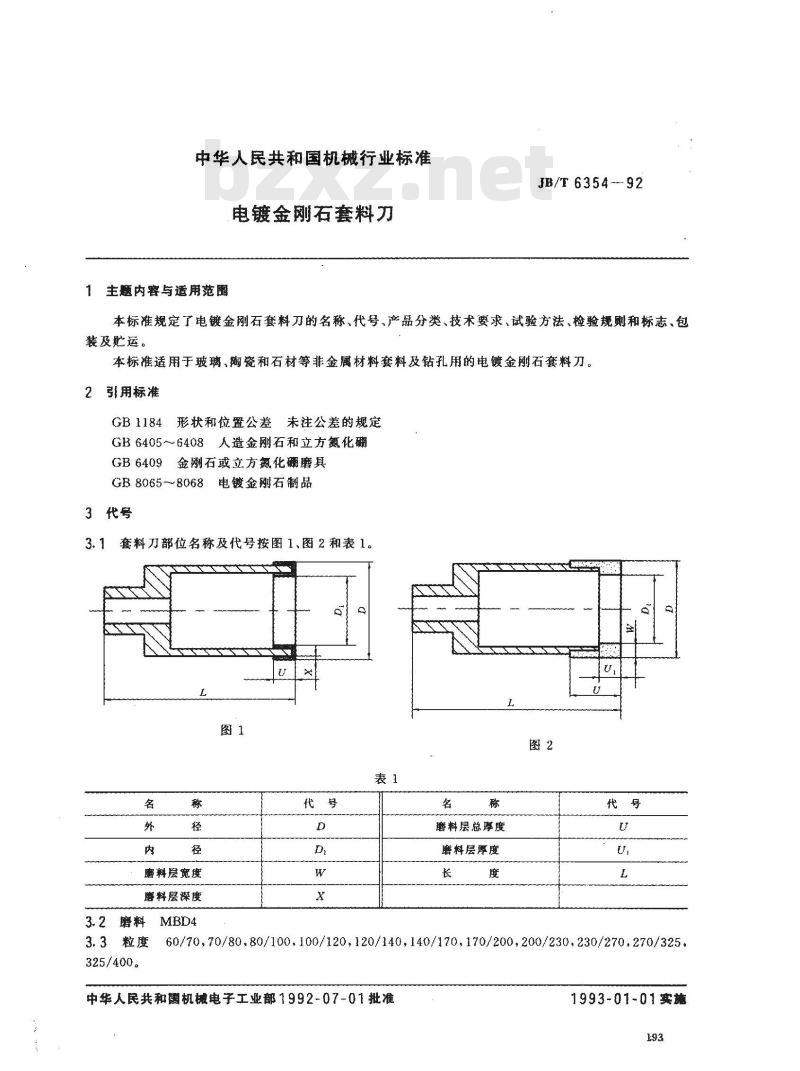

中华人民共和国机械行业标准
电镀金刚石套料刀Www.bzxZ.net
主题内容与适用范围
JB/T6354-92
本标准规定了电镀金刚石套料刀的名称、代号、产品分类、技术要求、试验方法、检验规则和标志、包装及贮运。
本标准适用于玻璃、陶瓷和石材等非金属材料套料及钻孔用的电镀金刚石套料刀。2引用标准
GB1184形状和位置公差未注公差的规定GB6405~6408人造金刚石和立方氮化硼GB6409金刚石或立方氮化硼磨具GB8065-~8068电键金刚石制品
3代号
3.1套料刀部位名称及代号按图1、图2和表1。U
磨料层宽度
磨料层深度
3.2磨料
磨料层总厚度
磨料层厚度
60/70,70/80,80/100,100/120,120/140,140/170,170/200,200/230,230/270,270/325，3.3粒度
325/400。
中华人民共和菌机械电子工业部1992-07-01批准1993-01-01实施

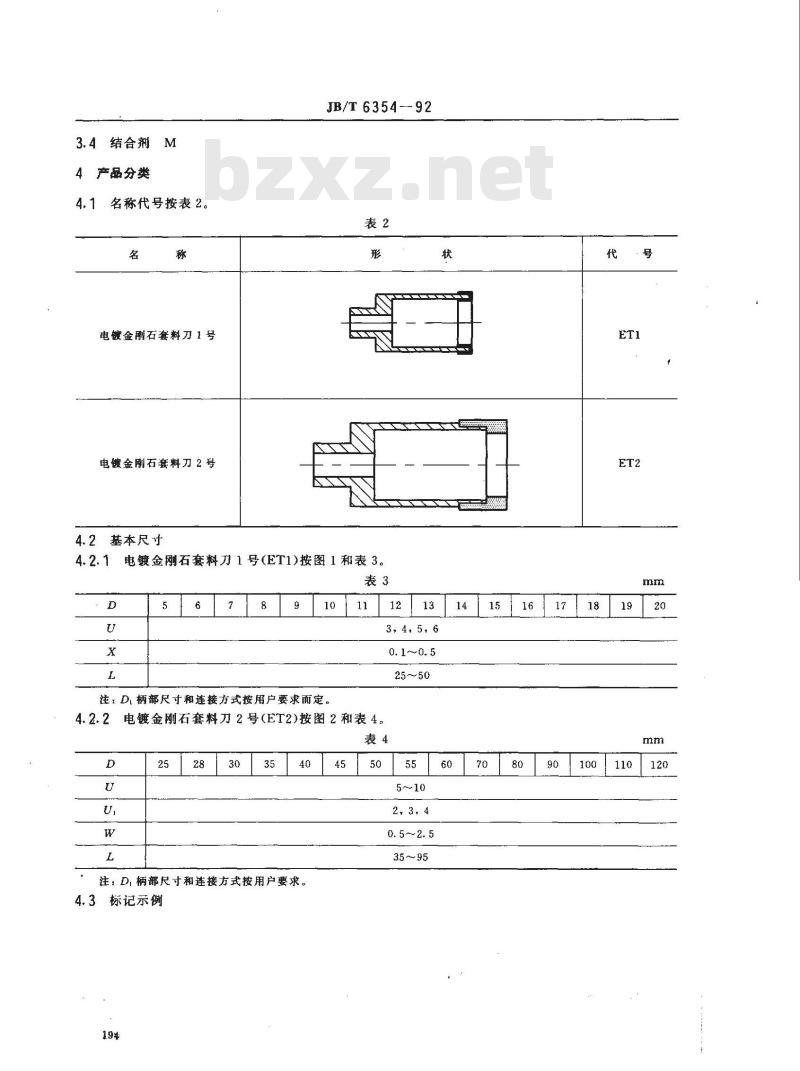

3.4结合剂M
4产品分类
4.1名称代号按表2。
电镀金刚石套料刀1号
电镀金刚石套料刀2号
4.2基本尺寸
JB/T 6354-92
4.2.1电镀金刚石套料刀1号（ET1)按图1和表3。表3
注：Di柄部尺寸和连接方式按用户要求而定，11
3，4,5,6
电镀金刚石套料刀2号（ET2)按图2和表4。4.2.2
注：D，柄部尺寸和连接方式按用户要求。4.3标记示例
2，3，4
AXAXAXA
JB/T6354—92
结合剂
磨料层深度
-磨料层厚度

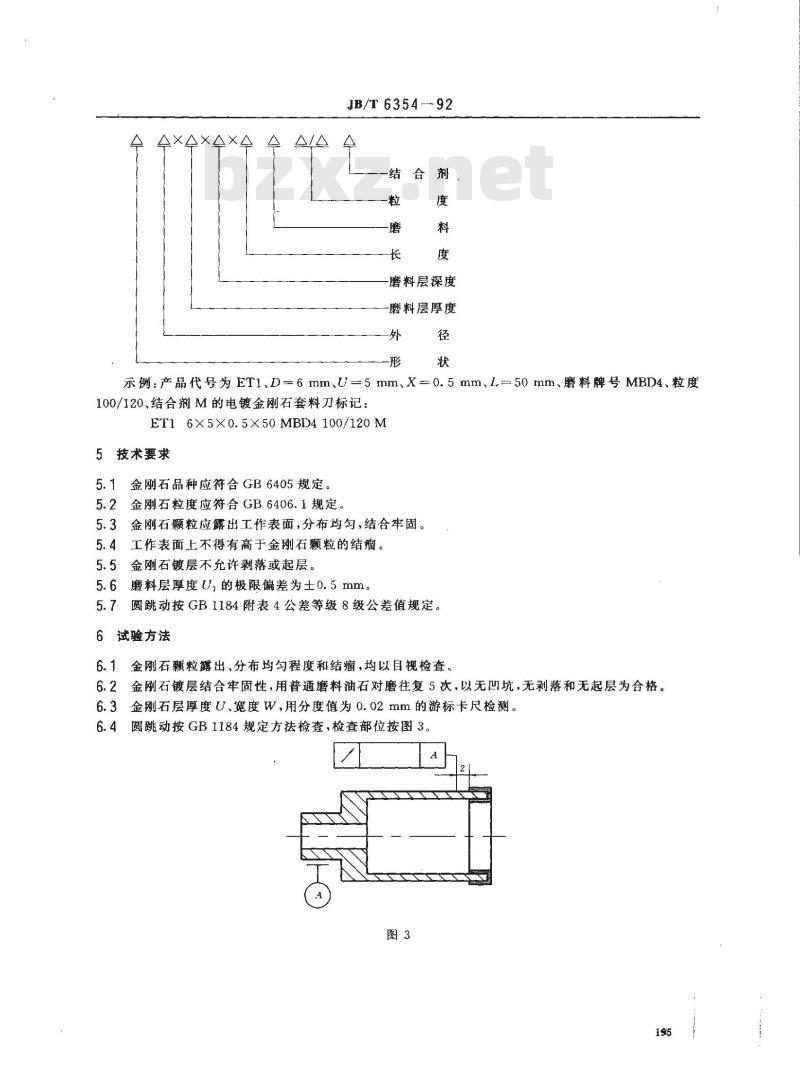

示例:产品代号为ET1.D=6 mm、U=5 mm、X=0.5 mm、l,=50 mm、磨料牌号MBD4、粒度100/120、结合剂M的电镀金刚石套料刀标记：ET1 6X5X0.5X50 MBD4 100/120 M5技术要求
5.1金刚石品种应符合GB6405规定。5.2金刚石粒度应符合GB6406.1规定。5.3金刚石颗粒应露出工作表面，分布均匀，结合牢固。5.4工作表面上不得有高于金刚石颗粒的结瘤。5.5金刚石镀层不允许剥落或起层。5.6磨料层厚度U，的极限偏差为士0.5mm。5.7
圆跳动按GB1184附表4公差等级8级公差值规定。6试验方法
金刚石颗粒露出、分布均勾程度和结瘤，均以目视检查。6.1
6.2金刚石镀层结合牢固性，用普通磨料油石对磨往复5次，以无凹坑，无剥落和无起层为合格。6.3金刚石层厚度U、宽度W，用分度值为0.02mm的游标卡尺检测。6.4圆跳动按GB1184规定方法检查，检查部位按图3。图3

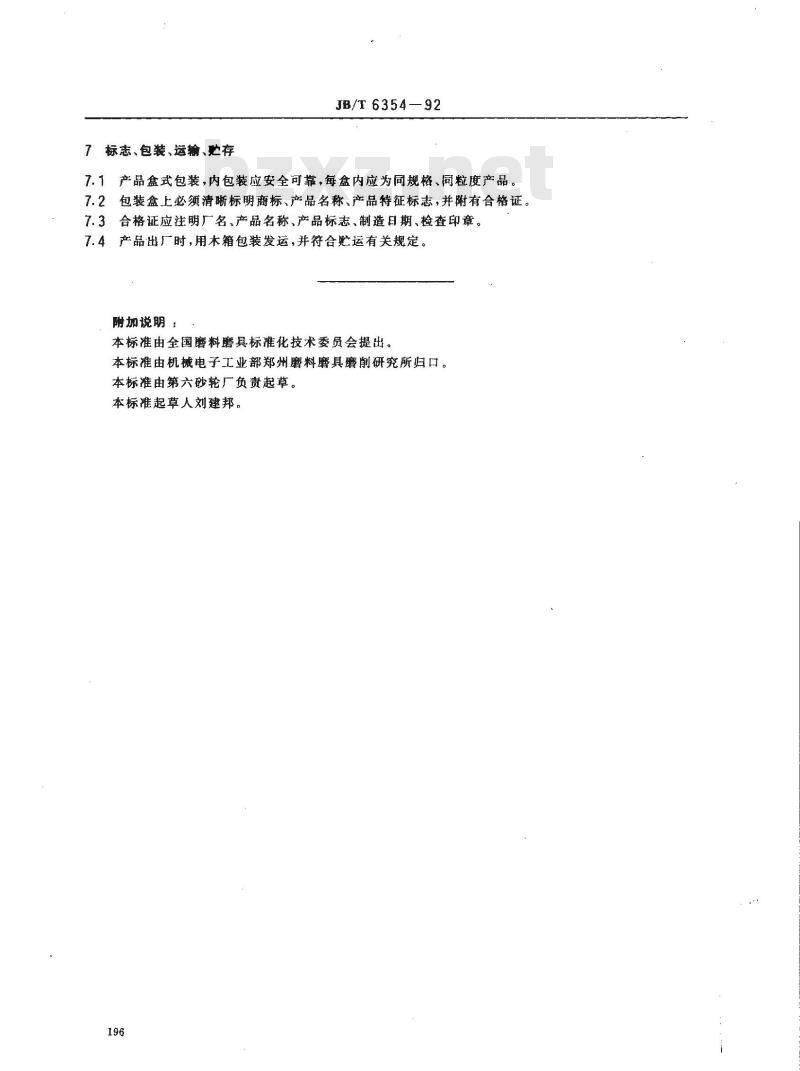

7标志、包装、运输、贮存
JB/T6354—92
7.1产品盒式包装，内包装应安全可靠，每盒内应为同规格、同粒度产品。7.2包装盒上必须清晰标明商标、产品名称、产品特征标志，并附有合格证7.3合格证应注明厂名产品名称、产品标志、制造日期、检查印章。7.4产品出厂时，用木箱包装发运，并符合贮运有关规定。附加说明：
本标准由全国磨料磨具标准化技术委员会提出。本标准由机械电子工业部郑州磨料磨具磨削研究所归口。本标准由第六砂轮厂负责起草。本标准起草人刘建邦。
