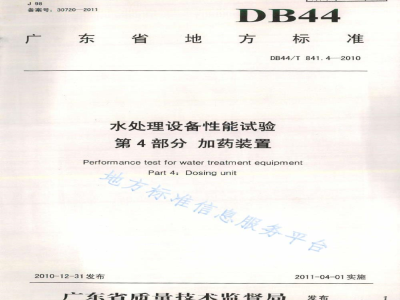

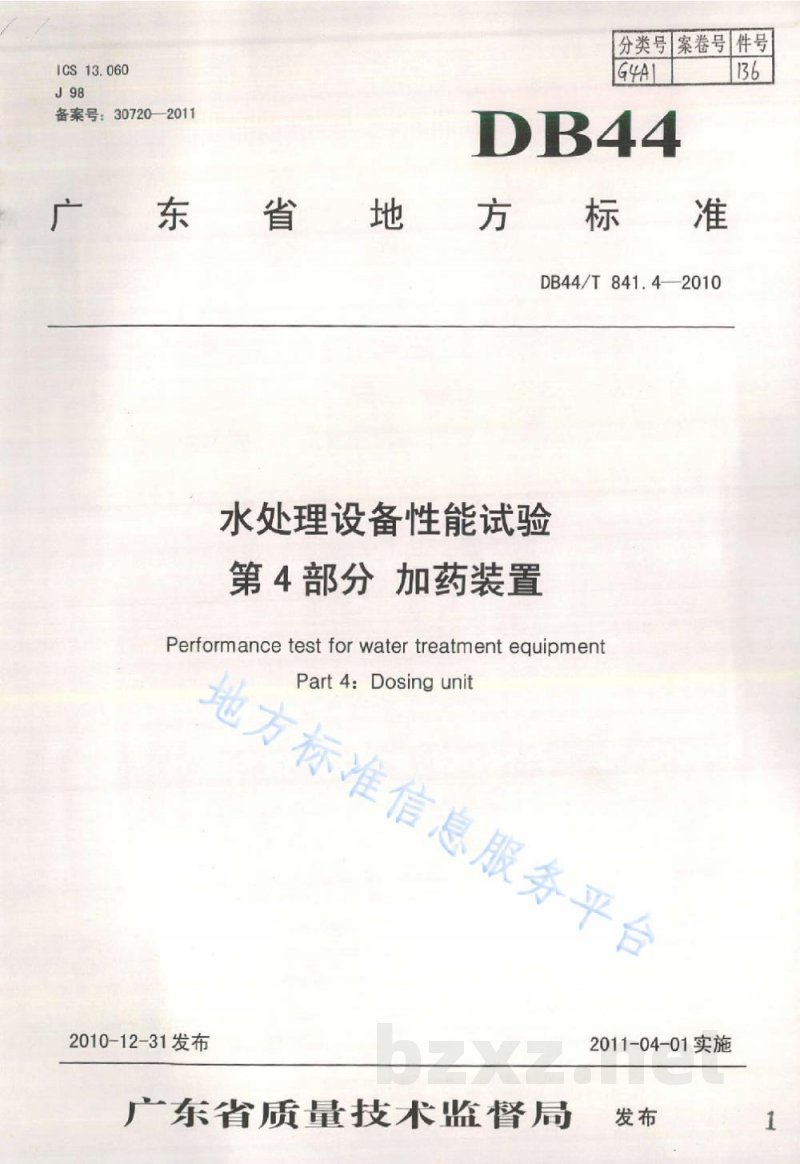

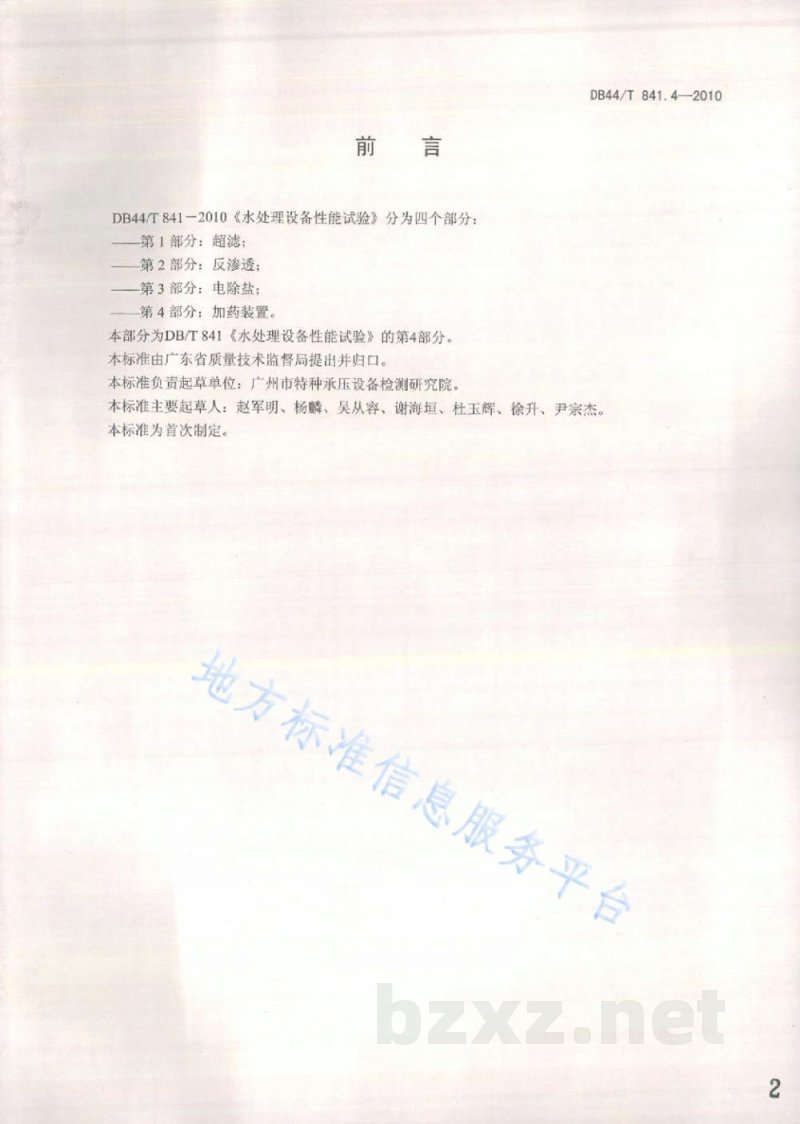

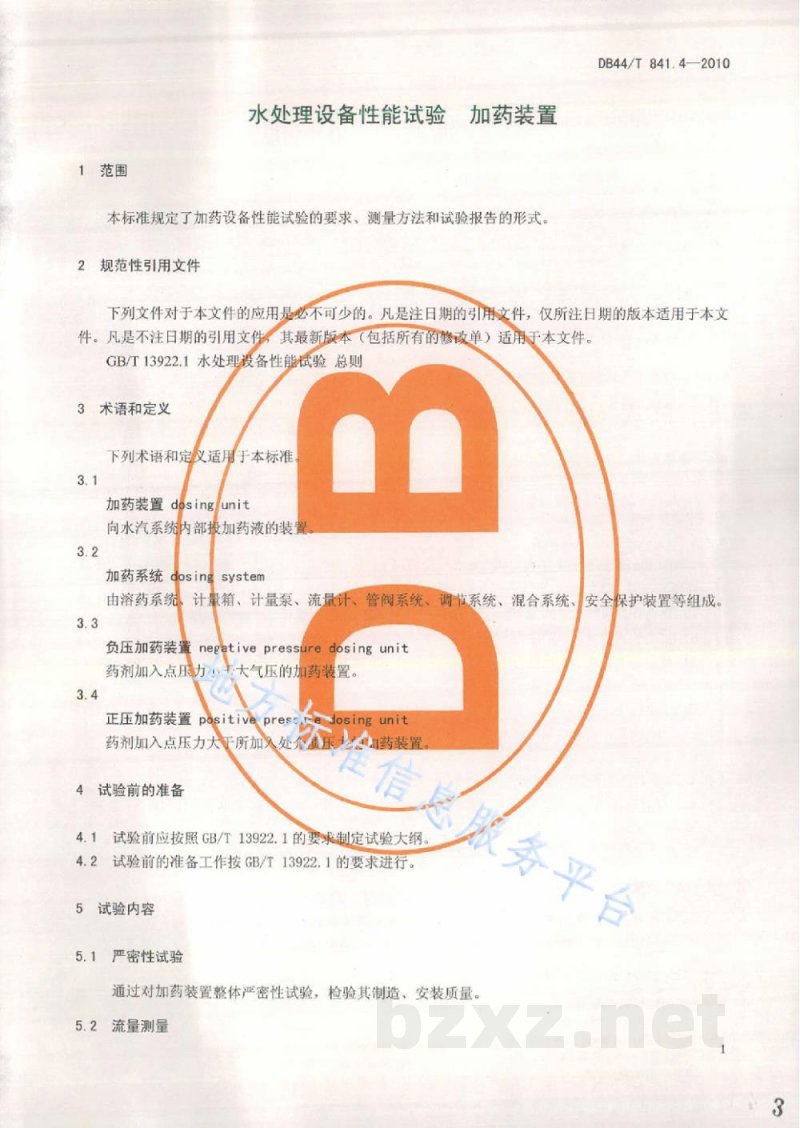

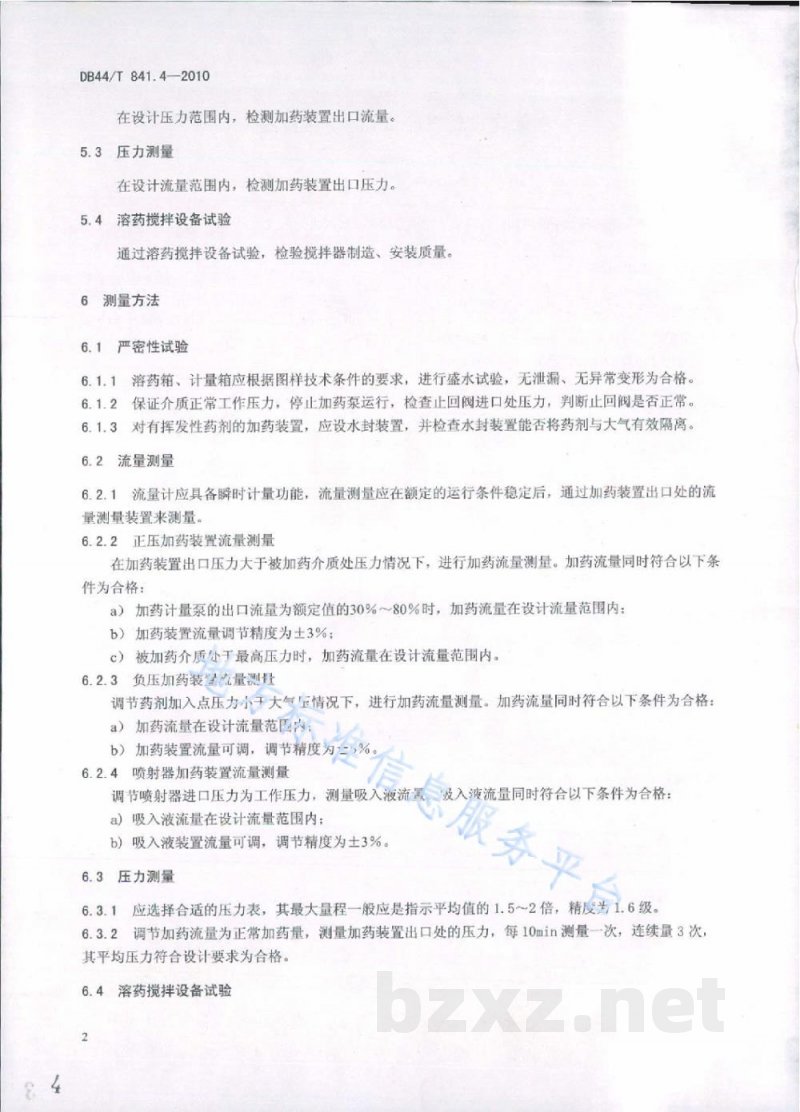

ICS13.060 J98 备案号：307202011 分类号案卷号件号 G4A DB44 广东省地方标准 DB44/T841.42010 水处理设备性能试验 第4部分加药装置 Performance test for water treatment equipment地方标准信息服务平台 Part 4: Dosing unit 2010-12-31发布 广东省质量技术监督局 2011-04-01实施 发布 136 1 前言 DB44/T841-2010《水处理设备性能试验》分为四个部分：第1部分：超滤： 第2部分：反渗透 第3部分：电除盐； 第4部分：加药装置。 本部分为DB/T841《水处理设备性能试验》的第4部分。本标准由广东省质量技术监督局提出并归口。本标准负责起草单位：广州市特种承压设备检测研究院。DB44/T841.4—2010 本标准主要起草人：赵军明、杨麟、吴从容、谢海垣、杜玉辉、徐升、尹宗杰本标准为首次制定。 地方标准信息服务平台 2 1范围 水处理设备性能试验 加药装置 本标准规定了加药设备性能试验的要求、测量方法和试验报告的形式规范性引用文件 2 DB44/T841.4—2010 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件其最新版本（包括所有的修改单）适用于本文件。GB/T13922.1水处理设备性能试验总则3术语和定义 下列术语和定义适用于本标准 3.1 加药装置dosing unit 向水汽系统内部投加药液的装置3.2 加药系统 dosing system 由溶药系统 3.3 m 计量箱、计量泵、流量计、管阀系统、调节系统、混合系统、安全保护装置等组成。 负压加药装置 negative pressure dosing unit药剂加入点压力，大气压的加药装置。3.4 positive presedosing unit 正压加药装置 药剂加入点压力大干所加人处六乐药装置。准信 息服务平台 4试验前的准备 4.1试验前应按照GB/T13922.1的要求制定试验大纲4.2试验前的准备工作按GB/T13922.1的要求进行。5试验内容 5.1严密性试验 通过对加药装置整体严密性试验，检验其制造、安装质量。5.2流量测量 3 DB44/T841.4-—2010 在设计压力范围内，检测加药装置出口流量。5.3压力测量 在设计流量范围内，检测加药装置出口压力。5.4溶药搅拌设备试验 通过溶药搅拌设备试验，检验搅拌器制造、安装质量。6测量方法 6.1严密性试验 6.1.1 溶药箱、计量箱应根据图样技术条件的要求，进行盛水试验，无泄漏、无异常变形为合格。保证介质正常工作压力，停止加药泵运行，检查止回阀进口处压力，判断止回阅是否正常。6.1.2 6.1.3对有挥发性药剂的加药装置，应设水封装置，并检查水封装置能否将药剂与大气有效隔离。流量测量 6.2 流量计应具备瞬时计量功能，流量测量应在额定的运行条件稳定后，通过加药装置出口处的流62.1 量测量装置来测量。 6.2.2正压加药装置流量测量 在加药装置出口压力大于被加药介质处压力情况下，进行加药流量测量。加药流量同时符合以下条件为合格： a）加药计量泵的出口流量为额定值的30%～80%时，加药流量在设计流量范围内：b）加药装置流量调节精度为土3%：c）被加药介质小于最高压力时，加药流量在设计流量范围内。6.2.3负压加药装置量测量 调节药剂加入点压力小于大复左情况下，进行加药流量测量。加药流量同时符合以下条件为合格：a）加药流量在设计流量范围内：b）加药装置流量可调，调节精度为一%。信 6.2.4喷射器加药装置流量测量 息服务平 调节喷射器进口压力为工作压力，测量吸入液流量及入液流量同时符合以下条件为合格：a）吸入液流量在设计流量范围内：b）吸入液装置流量可调，调节精度为士3%。6.3压力测量 应选择合适的压力表，其最大量程一般应是指示平均值的1.5～2倍，精度1.6级。6.3.1 6.3.2调节加药流量为正常加药量，测量加药装置出口处的压力，每10min测量一次，连续量3次，其平均压力符合设计要求为合格。6.4溶药搅拌设备试验 2 DB44/T841.4—2010 注水至溶药罐体高度的80%～85%，搅拌器盘车无卡涩后，启动搅拌器进行试验，试验时间不小于2h。同时符合下列要求为合格：a）电动机、减速器和搅拌器等部件运转平稳；b）搅拌器转速和转向符合图样要求：c）轴承箱表面温度不超过75℃；d）溶药罐内的液体不得飞溅出罐体外。7试验报告 7.1概述 a）试验目的； b）试验日期、试验地点、试验人员：c）设备制造单位、设备型号及出厂编号、设备设计参数：d）加药方式。 7.2试验叙述 a）试验前的准备工作 b）试验内容和程序： C）试验参数和试验中的运行情况：d）试验工况的修正。 7.3结论 对每个单项检测项目做出评价。单项检测不合格的，总体评价为不合格根据试验结果， 地方标准信息服务平台 5
