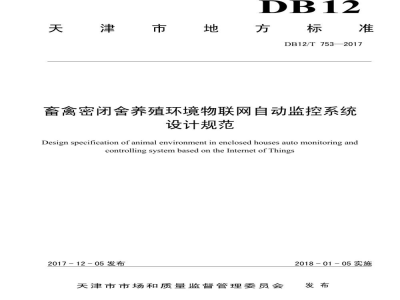

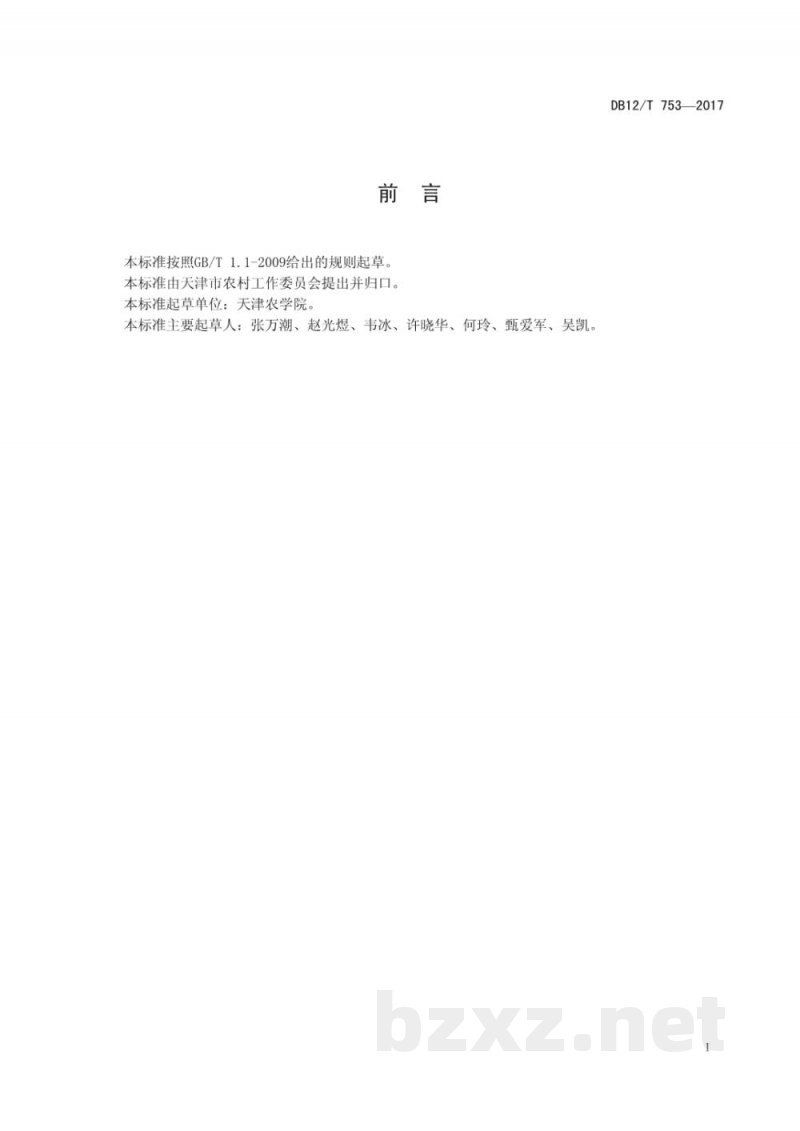

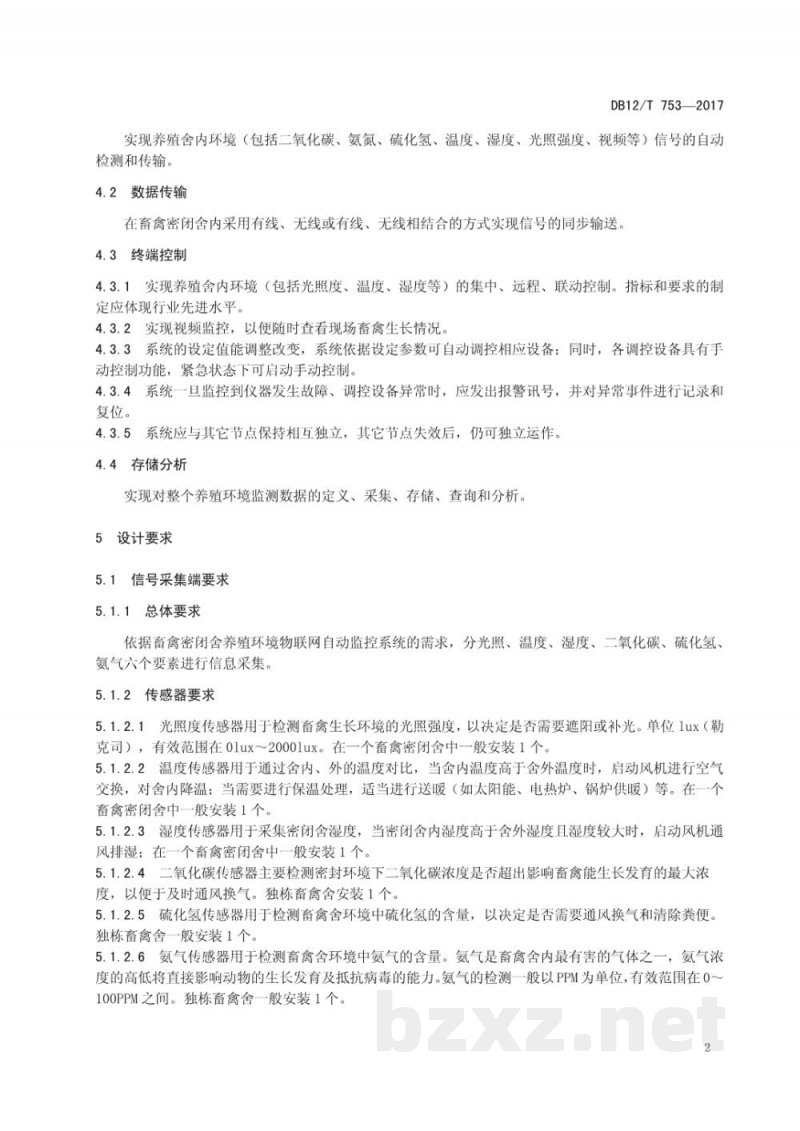

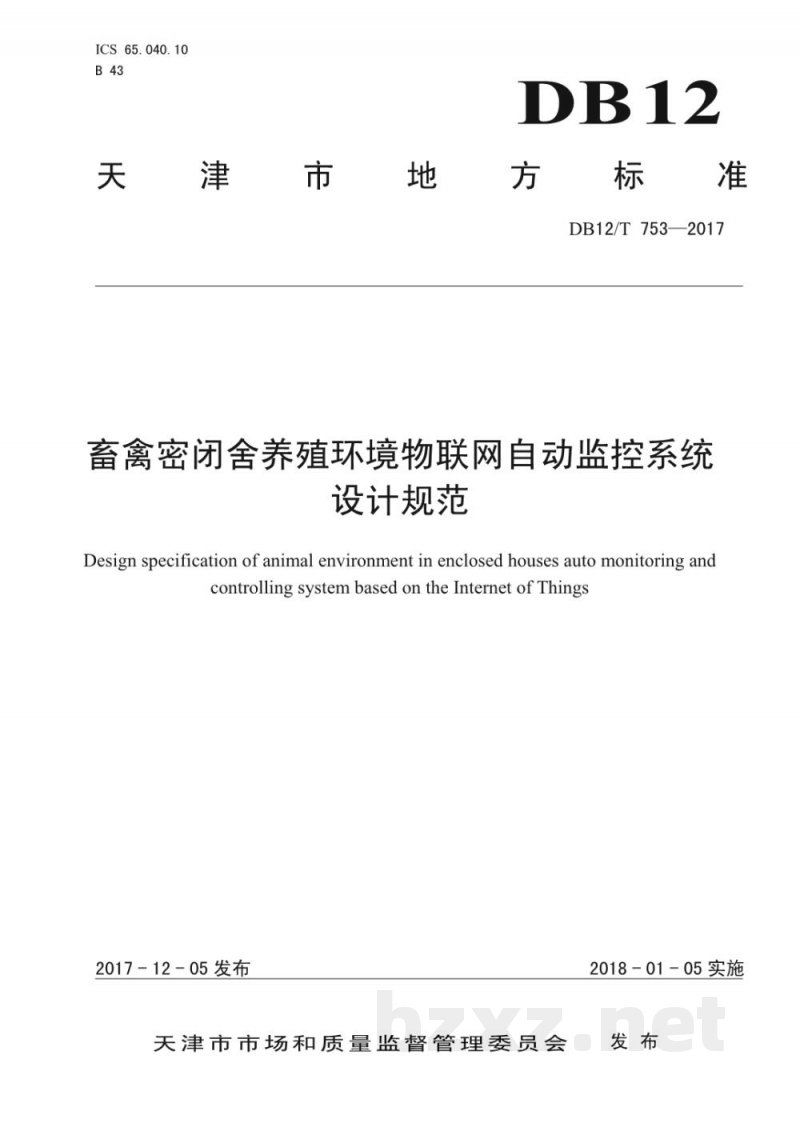

ICS65.040.10 B43 天津市地方标准 DB12/T 753—2017 畜禽密闭舍养殖环境物联网自动监控系统设计规范 Design specification of animal environment in enclosed houses automatic monitoring and controlling system based on the Internet of Things 2017-12-05发布 2018-01-05实施 天津市市场和质量监督管理委员会 发布 前言 本标准按照GB/T1.1-2009给出的规则起草。 本标准由天津市农村工作委员会提出并归口。 本标准起草单位：天津农学院。 本标准主要起草人：张万潮、赵光煜、韦冰、许晓华、何玲、甄爱军、吴凯。 1 范围 本标准规定了畜禽密闭舍养殖环境物联网自动监控系统设计的术语和定义、功能要求及设计要求。 本标准适用于畜禽密闭舍养殖环境物联网自动监控系统的设计。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T19525.1-2004 畜禽环境术语 GB/T26623-2011 畜禽舍纵向通风系统设计规程 GB50395-2007 视频安防监控系统工程设计规范 JB/T10294-2013 湿帘降温装置 JB/T10297-2014 温室加热系统设计规范 3 术语和定义 GB/T19525.1-2004界定的以及下列术语和定义适用于本标准。 3.1 密闭舍 enclosed houses 通过墙体、屋顶等外围护结构形成封闭状态、人工调控舍内外环境的畜禽舍形式。 3.2 畜禽环境 animal environment 畜禽周围空间中对其生存有直接或间接影响的各种因素的总和，包括温度、湿度、光照等物理因素以及二氧化碳、氨气、硫化氢等化学因素。 3.3 环境控制 environmental control 根据畜禽生物学要求和生理学特点，通过工程技术和管理措施改善和控制畜禽环境，使其有利于畜禽健康与生产。 3.4 自动控制 automatic control 在现有设施基础上配备控制设备、监控设备及软件，使被控设备、系统、生产过程或环境按预定方式运行或使参数保持规定值的操作。 4 功能要求 4.1 信号采集 实现养殖舍内环境（包括二氧化碳、氨气、硫化氢、温度、湿度、光照强度、视频等）信号的自动检测和传输。 4.2 数据传输 在畜禽密闭舍内采用有线、无线或有线无线结合方式实现信号同步输送。 4.3 终端控制 4.3.1 实现养殖舍内环境（光照、温度、湿度等）的集中、远程、联动控制，指标与要求应体现行业先进水平。 4.3.2 实现视频监控，以便随时查看畜禽生长情况。 4.3.3 系统设定值可调整，系统依据设定参数自动调控设备，同时具备手动控制功能，紧急情况下可切换手动控制。 4.3.4 系统监测到设备故障或异常时应发出报警信号，并记录与复位异常事件。 4.3.5 系统应与其他节点保持相互独立，在其他节点失效时仍可独立运行。 4.4 存储分析 实现对养殖环境监测数据的定义、采集、存储、查询与分析。 5 设计要求 5.1 信号采集端要求 5.1.1 总体要求 根据系统需求，对光照、温度、湿度、二氧化碳、硫化氢、氨气六类参数进行信息采集。 5.1.2 传感器要求 5.1.2.1 光照度传感器用于检测畜禽生长环境光照强度，以决定是否遮阳或补光，单位lx（勒克司），有效范围0～2000lx，每栋密闭舍一般安装1个。 5.1.2.2 温度传感器用于监测舍内外温差，当舍内温度高于舍外时启动风机降温；必要时进行供暖处理，每栋舍一般安装1个。 5.1.2.3 湿度传感器用于监测密闭舍湿度，当湿度过高时启动通风排湿，每栋舍一般安装1个。 5.1.2.4 二氧化碳传感器用于检测CO2浓度，超限时进行通风换气，每栋舍安装1个。 5.1.2.5 硫化氢传感器用于检测畜禽舍内硫化氢含量，以判断是否需要通风或清理粪便，每栋舍一般安装1个。 5.1.2.6 氨气传感器用于检测畜禽舍环境中氨气的含量。
