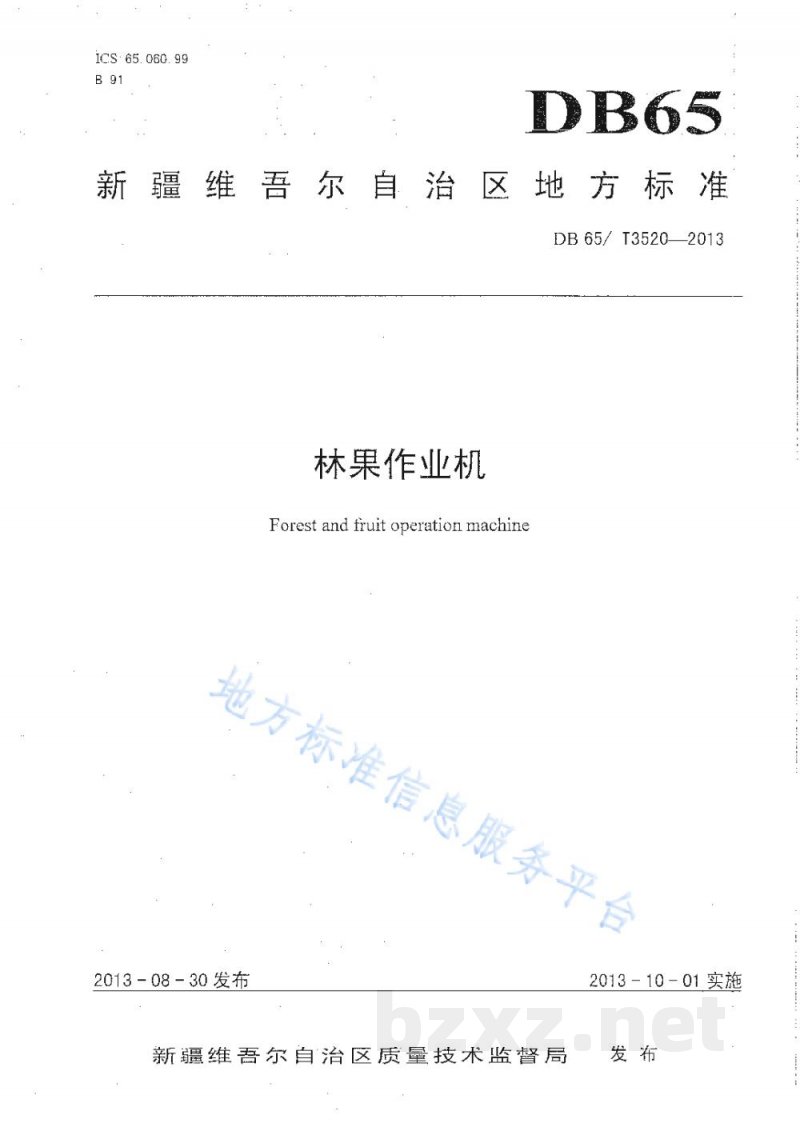

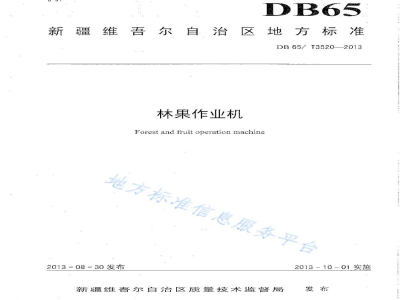

DB65/T3520-2013 林果作业机

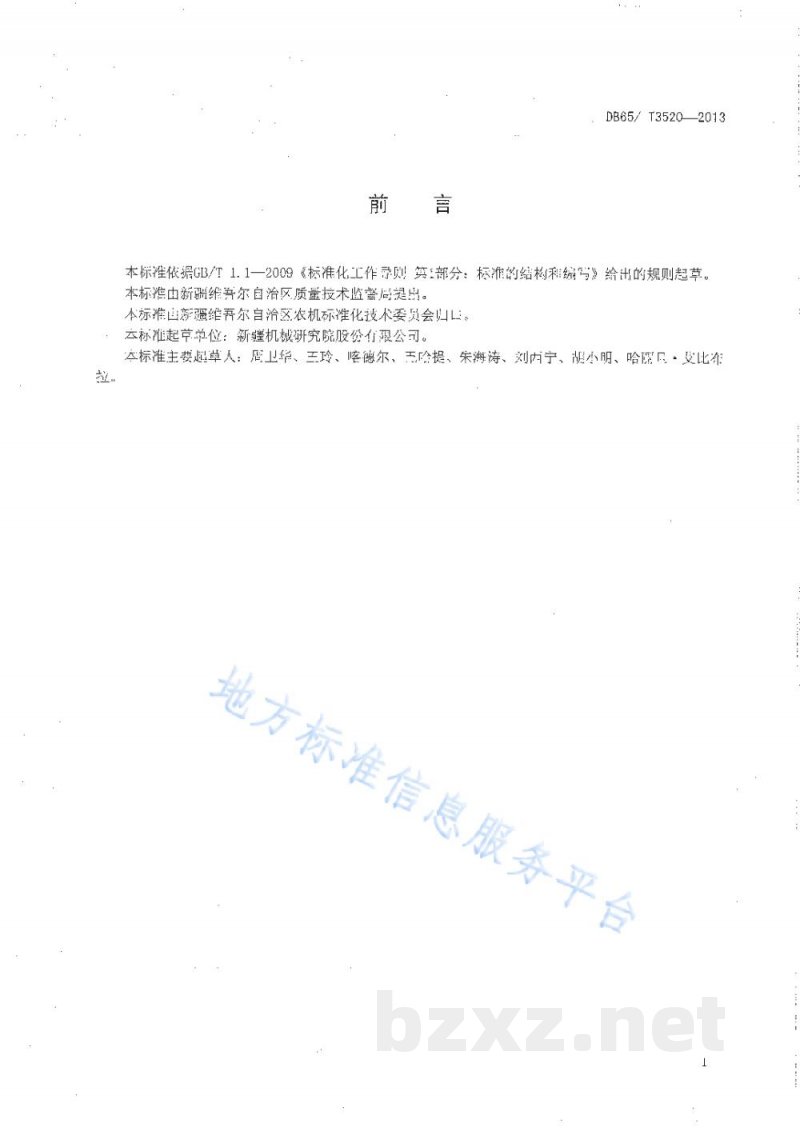

前言
本标准依据 GB/T 1.1-2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。本标准由新疆维吾尔自治区质量技术监督局提出，并由新疆维吾尔自治区农机标准化技术委员会审定。标准起草单位：新疆机械研究院股份有限公司。主要起草人：田卫华、王玲、喀德尔、正哈提、朱海涛、刘内宁、韩小明、哈民·艾比准。

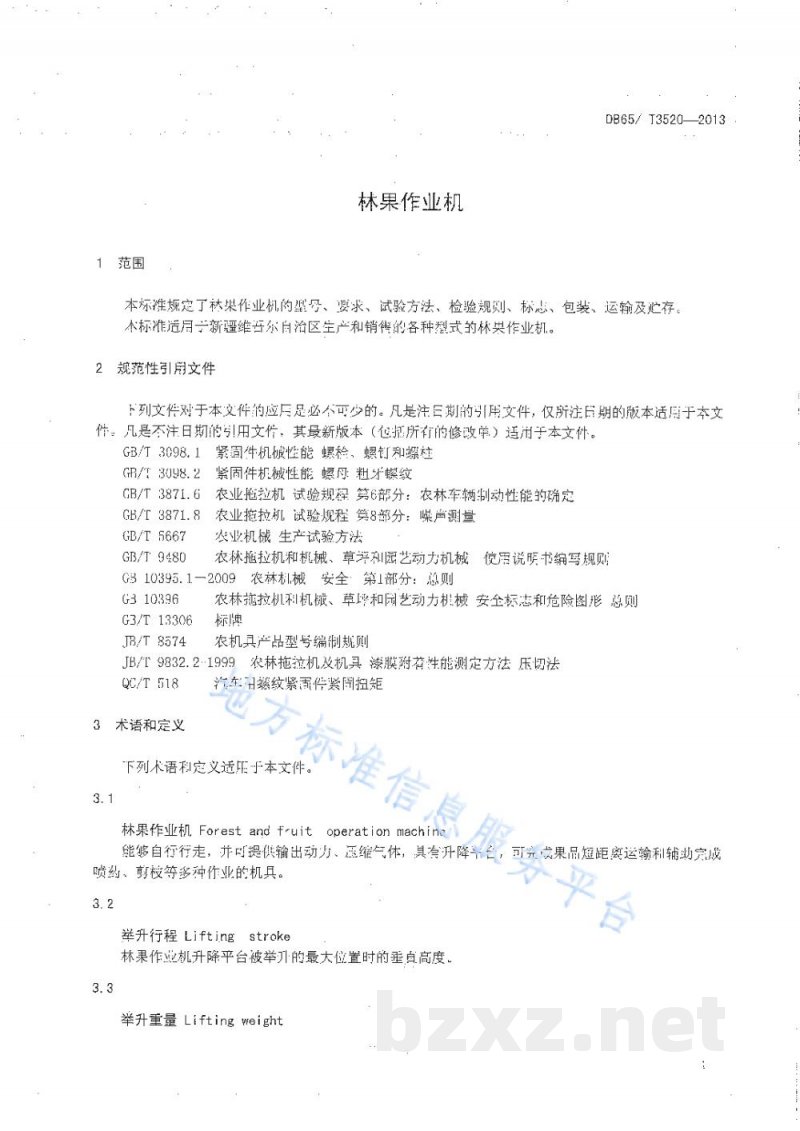

1 范围
本标准规定了林果作业机的型号、要求、试验方法、检验规则、标签、包装、运输及贮存，适用于新疆维吾尔自治区生产和销售的各种型式的林果作业机。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3098.1 紧固件机械性能 螺栓的交错螺纹
GB/T 3098.2 紧固件机械性能 螺钉和螺帽
GB/T 3871.6 农业拖拉机试验规程 第6部分：农林车辆制动性能的确定
GB/T 3871.8 农业拖拉机试验规程 第8部分：噪声测量
GB/T 5667 农业机械生产试验方法
GB/T 9480 农林拖拉机和机械、草学和园艺动力机械使用说明书编写规范
GB 10395.1-2009 农林机械安全 第1部分：总则
GB/T 13306 农林拖拉机及机具漆膜附着性能测定方法 划格法
JB/T 8574 农林拖拉机及机具安全标志和危险图形总则
JB/T 9832.2-1999 农机具产品型号编制规则
QC/T 518 汽车用螺纹紧固件 紧固件扭矩

3 术语和定义
下列术语和定义适用于本文件。
3.1 林果作业机 (Forest and fruit operation machine)：能够自行行走，并可提供输出动力、压缩气体，具有升降平台，可进行果品短距离运输、辅助果实喷药、剪枝等多种作业的机具。
3.2 举升行程 (Lifting stroke)：林果作业机升降平台被举升的最大位置时的垂直高度。
3.3 举升重量 (Lifting weight)：林果作业机能举升的最大重量。
3.4 额定运输载重量 (Rated transportation weight)：在正常行走过程，升降平台上所承载的物料质量。

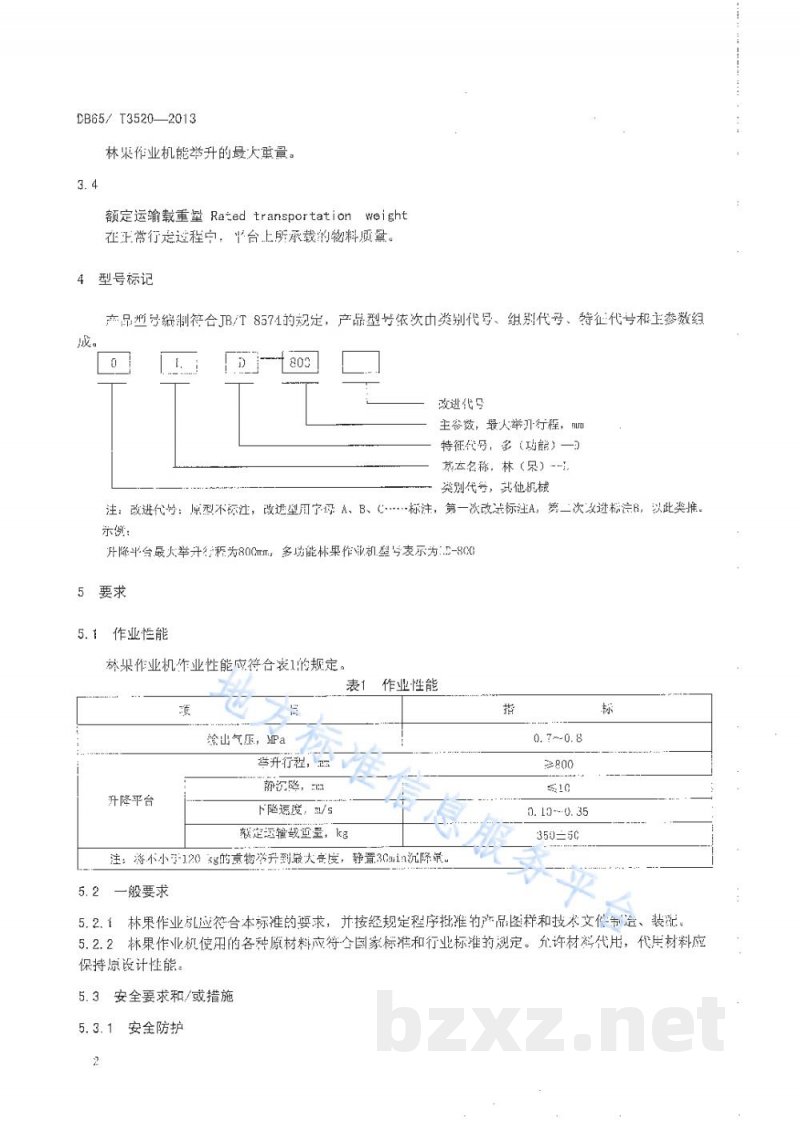

4 型号标记
产品型号编制符合 JB/T 8571 的规定，产品型号依次由类别代号、组别代号、特征代号和主参数组成。
类别代号：林果机械
组别代号（改进代号）：原型不标注，改进型用字母 A、B、C 标注，第一次改进标注 A，第二次改进标注 B，以此类推。
特征代号：多功能
主参数：举升行程
示例：升降平台最大举升行程为 800mm，多功能林果作业机型号表示为：5-8C05。

5 要求
5.1 作业性能
林果作业机的作业性能应符合下表规定：
项目 | 指标
- 压缩气压 | 0.7~0.8 MPa
- 举升行程 | 800 mm
- 升降平台下陷速度 | 0.15-0.35 m/s
- 额定运输载重量 | 350 kg
注：将不小于 1200g 的物体升到最大高度，静置 3min 后测得沉降速度。

5.2 一般要求
5.2.1 林果作业机应符合本标准的要求，并按经规定程序批准的产品图样和技术文件制造、装配。
5.2.2 林果作业机使用的各种原材料应符合国家标准和行业标准的规定。允许材料代用，但代用材料应保持原设计性能。

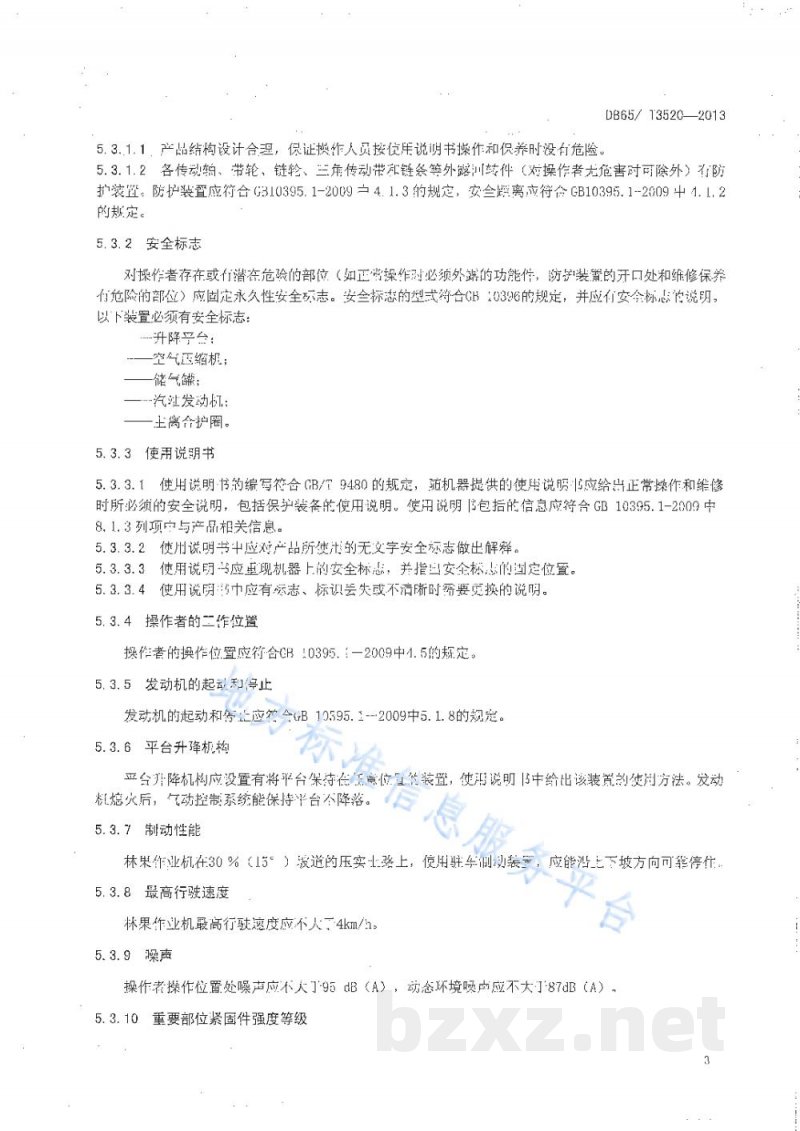

5.3 安全要求和/或措施
5.3.1 安全防护
5.3.1.1 产品结构设计合理，保证操作人员按使用说明书操作和保养时没有危险。
5.3.1.2 各传动输送、带轮、链轮、三角传动带、链条等外露旋转部件（对操作者无危害的除外）应有防护装置。防护装置应符合 GB 10395.1-2009 中 4.1.3 的规定，安全距离应符合 GB 10395.1-2009 中 4.1.2 的规定。

5.3.2 安全标志
对操作者存在或有潜在危险的部位（如正常操作必须进入的功能部件、防护装置的开口处和维修保养有危险的部位）应固定永久性安全标志。安全标志的型式符合 GB 10396 的规定，并应有安全标志的说明。以下装置必须有安全标志：
- 升降台
- 空气压缩机
- 储气罐
- 汽油发动机
