SJ/T 10339.3-1993精冲模固定凸模式滑动导向模架 对角导柱模架

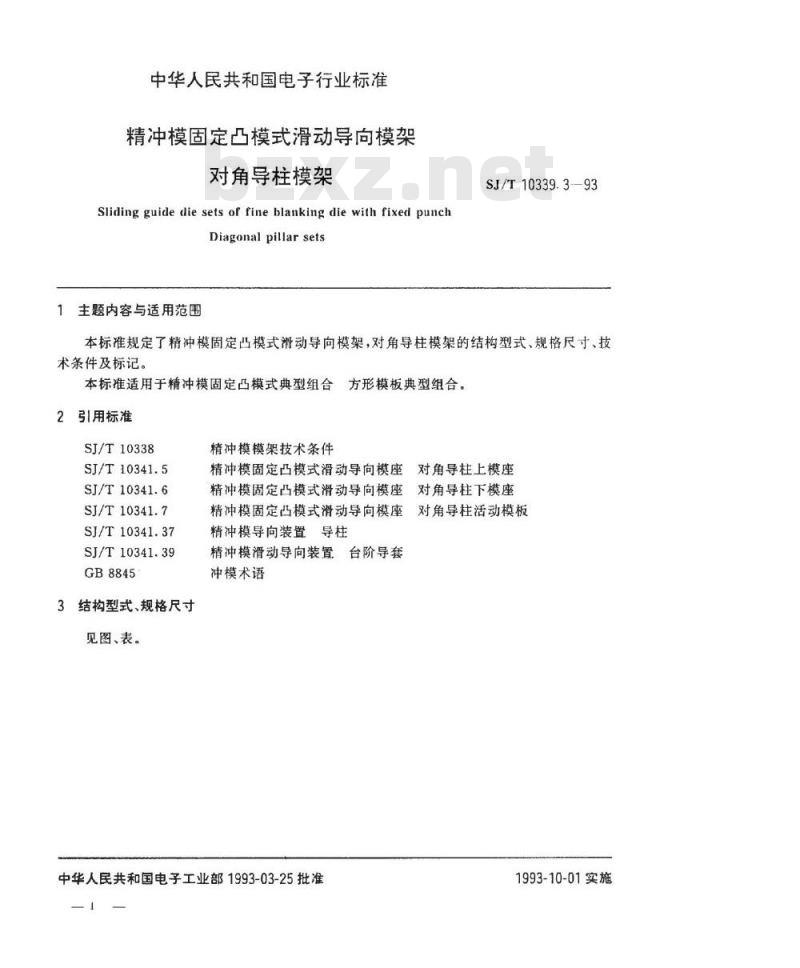

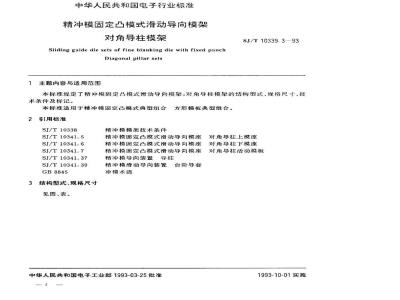

中华人民共和国电子行业标准
精冲模固定卢凸模式滑动导模架对角导柱模架
Slidingguidediesetsof fineblankingdiewithfixedpunchDiagonal pillar sets
主题内容与适用范围
SJ/T10339.393
本标准规定了精冲模固定凸模式滑动导向模架，对角导柱模架的结构型式、规格尺寸、技术条件及标记。
本标准适用于精冲模固定凸模式典型组合方形模板典型组合。引用标准
SJ/T10338
SJ/T10341.5
SJ/T10341.6
SJ/T10341.7
SJ/T10341.37
SJ/T10341.39
GB8845

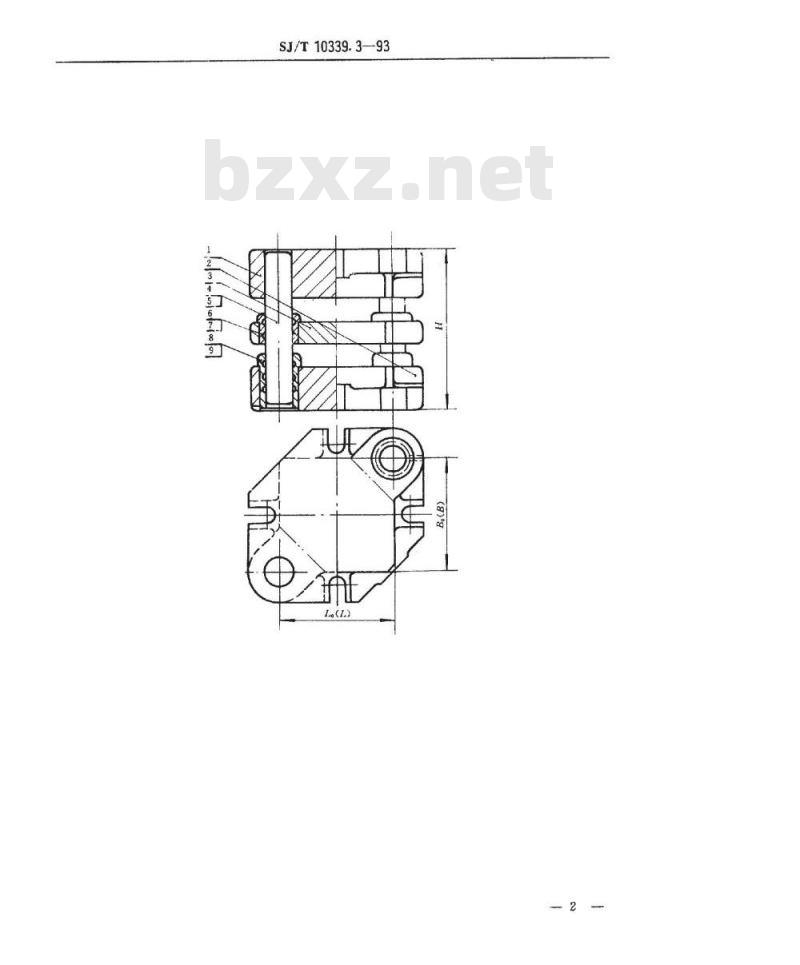

结构型式、规格尺寸
见图、表。
精冲模模架技术条件
精冲模固定凸模式滑动导向模座对角导柱上模座
精冲模固定凸模式滑动导向模座对角导柱下模座
精冲模固定凸模式滑动导向模座对角导柱活动模板
精冲模导向装置导柱
精冲模滑动导向装置台阶导套
冲模术语
中华人民共和国电子工业部1993-03-25批准1993-10-01实施

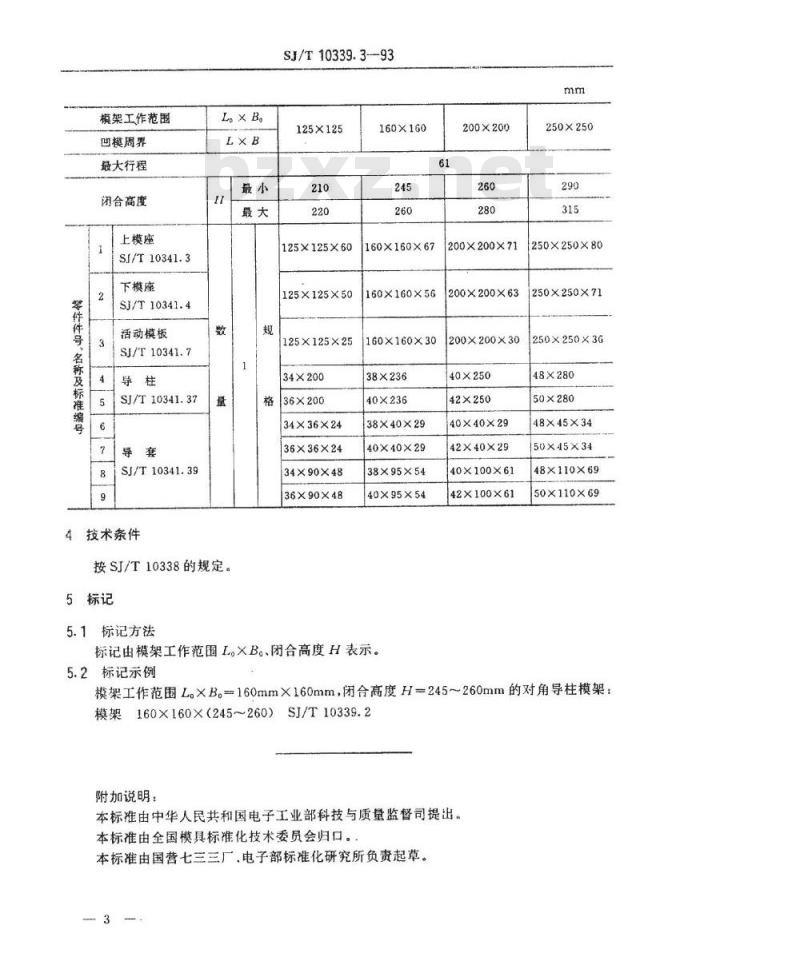

SJ/T10339.3—93
零件件导、名称及标准编号
模架工作范围
凹模周界
最大行程
闭合高度
上模座
SJ/T10341.3
下模座
SJ/T10341.4
活动模板
SJ/T10341.7
SJ/T10341.37
SJ/T10341.39
技术条件
按SJ/T10338的规定。
5标记
5.1标记方法
SJ/T10339.3-93
125×125
125×125×60
125×125×50
125×125X25
34×200
36×200
34×36×24
36×36×24
34×90×48
36X90X48
160×160
160×160×67
200×200
200×200×71
160×160×56
160×160×30
38×236
40×236
38×40×29
40×40×29
38×95×54
40×95×54
标记由模架工作范围L。XB。、闭合高度H表示。5.2标记示例
200X200×63
200×200×30
40×250
42×250
40X40×29
42X40×29
40×100×61
42×100×61
250×250
250×250×80
250×250×71
250×250X36
48×280
50×280
48×45×34
50×45×34
48×110×69
50×110×69
模架工作范围L×B。=160mm×160mm，闭合高度H=245~260mm的对角导柱模架：模架160×160×（245260）SJ/T10339.2附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂，电子部标准化研究所负责起草。
