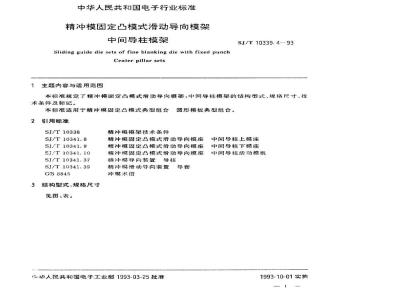

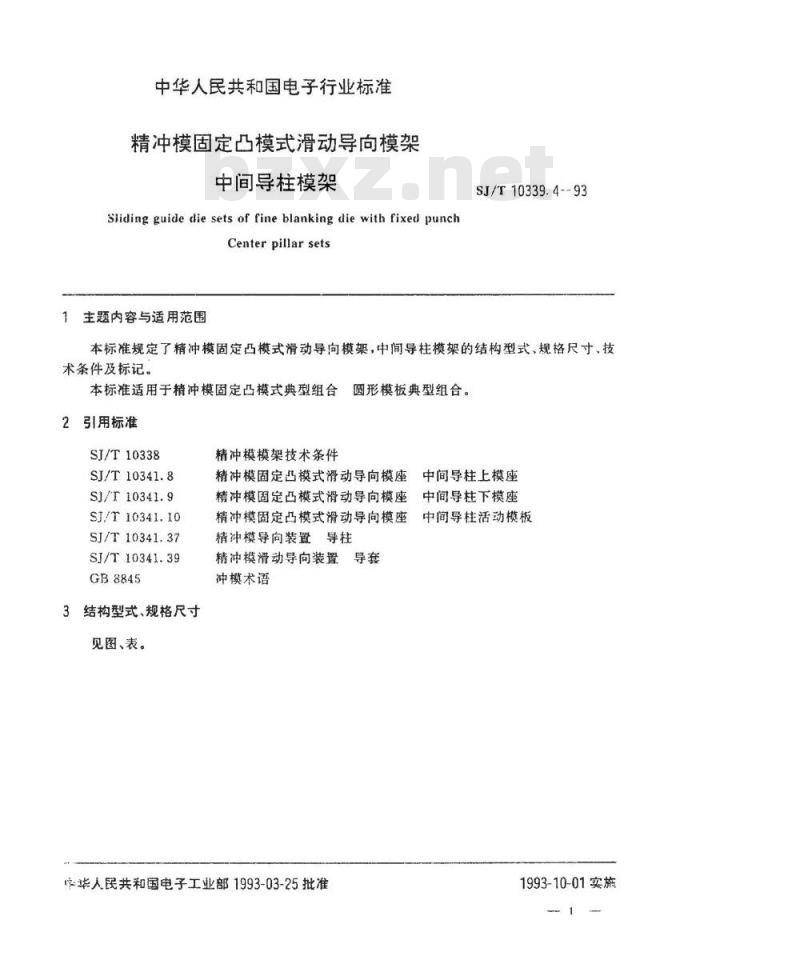

SJ/T 10339.4-1993精冲模固定凸模式滑动导向模架 中间导柱模架

中华人民共和国电子行业标准
精冲模固定凸模式滑动导向模架中间导柱模架
Siiding guide die sets of fine blanking die with fixed punchCenter pillar sets
主题内容与适用范围
SJ/T10339.4-93
本标准规定了精冲模固定凸模式滑动导向模架，中间导柱模架的结构型式、规格尺寸、技术条件及标记。
本标准适用于精冲模固定凸模式典型组合圆形模板典型组合。2
引用标准
SJ/T10338
SJ/T10341.8
SJ/T10341.9
SJ/T10341.10
SJ/T10341.37
SJ/T10341.39
GB8845

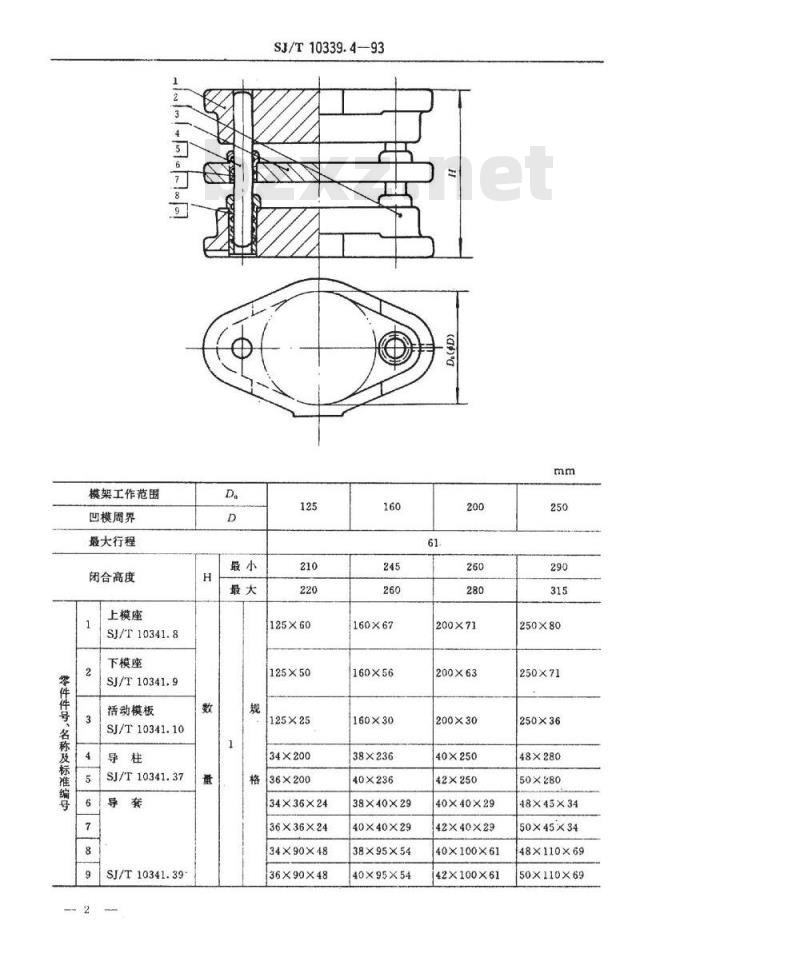

3结构型式、规格尺寸
见图、表。
精冲模模架技术条件
精冲模固定凸模式滑动导向模座中间导柱上模座精冲模固定凸模式滑动导向模座中间导柱下模座精冲模固定凸模式滑动导向模座中间导柱活动模板精冲模导向装置导柱
精冲模滑动导向装置导套
冲模术语
华人民共和国电子工业部1993-03-25批准1993-10-01实施
零件件号`名称及标准编
模架工作范围
凹模周界
最大行程
闭合高度
上模座
SJI/T10341.8
下模座
SJ/T10341.9
活动模板
SJ/T10341.10
SJ/T10341.37
SJ/T10341.39
SJ/T10339.4-93
125×60
125×50
125×25
34X200
36×200
34X36×24
36X36X24
34×90×48
36X90X48
160×67
160×56
160×30
38×236
40×236
38×40×29
40×40X29
38×95×54
40X95X54
200×71
200×63
200×30
40×250
42×250
40×40×29
42×40X29
40X100X61
42×100×61
250×80
250×71
250×36
48×280
50×280
48×45×34
50×45×34
48×110×69
50X110×69

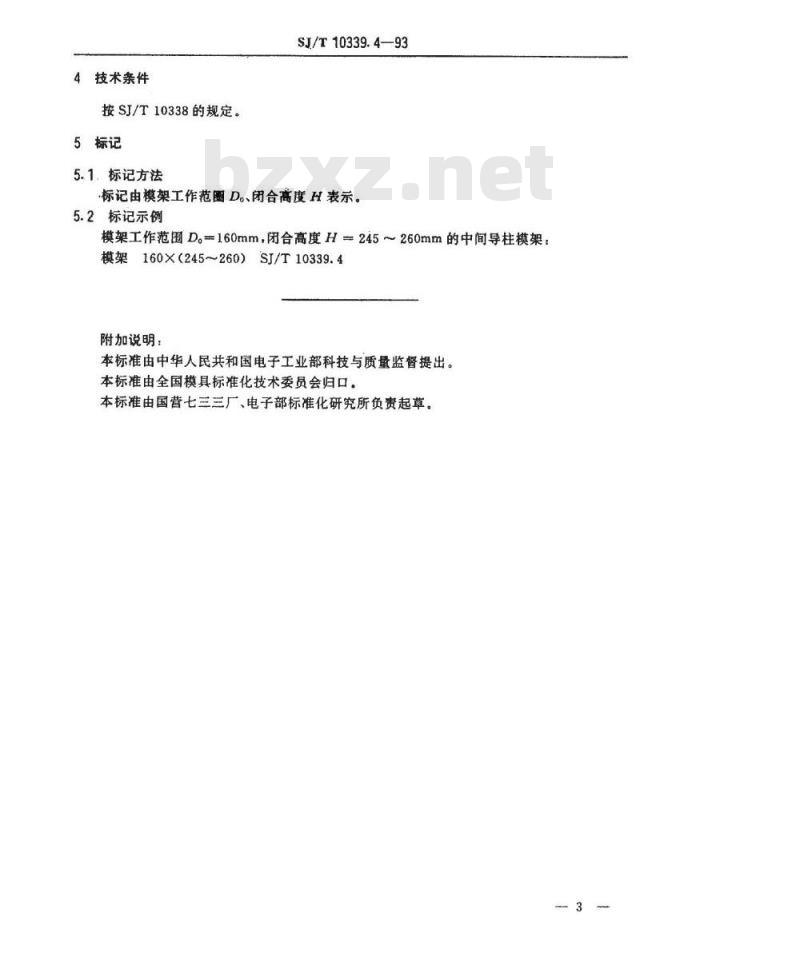

技术条件
按SJ/T10338的规定。
5标记
5.1.标记方法
SJ/T10339.4—93
标记由模架工作范圈D。、闭合高度H表示。5.2
标记示例
模架工作范围D。=160mm，闭合高度H=245～260mm的中间导柱模架：160×（245~260）SJ/T10339.4
附加说明：
本标准由中华人民共和国电子工业部科技与质量监督提出本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负贵起草。3
