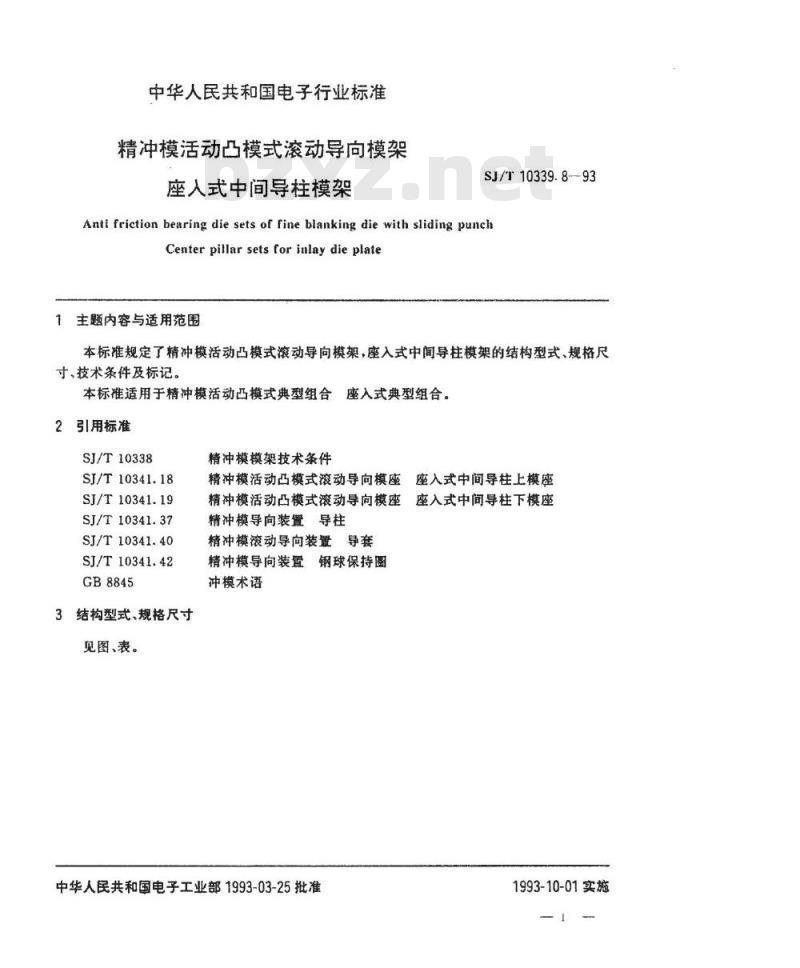

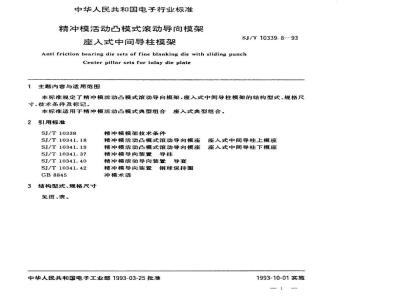

SJ/T 10339.8-1993精冲模活动凸模式滚动导向模架 座入式中间导柱模架

中华人民共和国电子行业标准
精冲模活动凸模式滚动导向模架座人式中间导柱模架
SJ/T10339.8-93
Anti friction bearing die sets of Fine blanking diewith sliding punchCenterpillarsetsforinlaydieplate主题内容与适用范围
本标准规定了精冲模活动凸模式滚动导向模架，座入式中间导柱模架的结构型式、规格尺寸、技术条件及标记。
本标准适用于精冲模活动凸模式典型组合座入式典型组合。2引用标准
SJ/T10338
SJ/T 10341.18
SJ/T 10341.19
SJ/T10341.37
SJ/T10341.40
SJ/T10341.42
GB8845

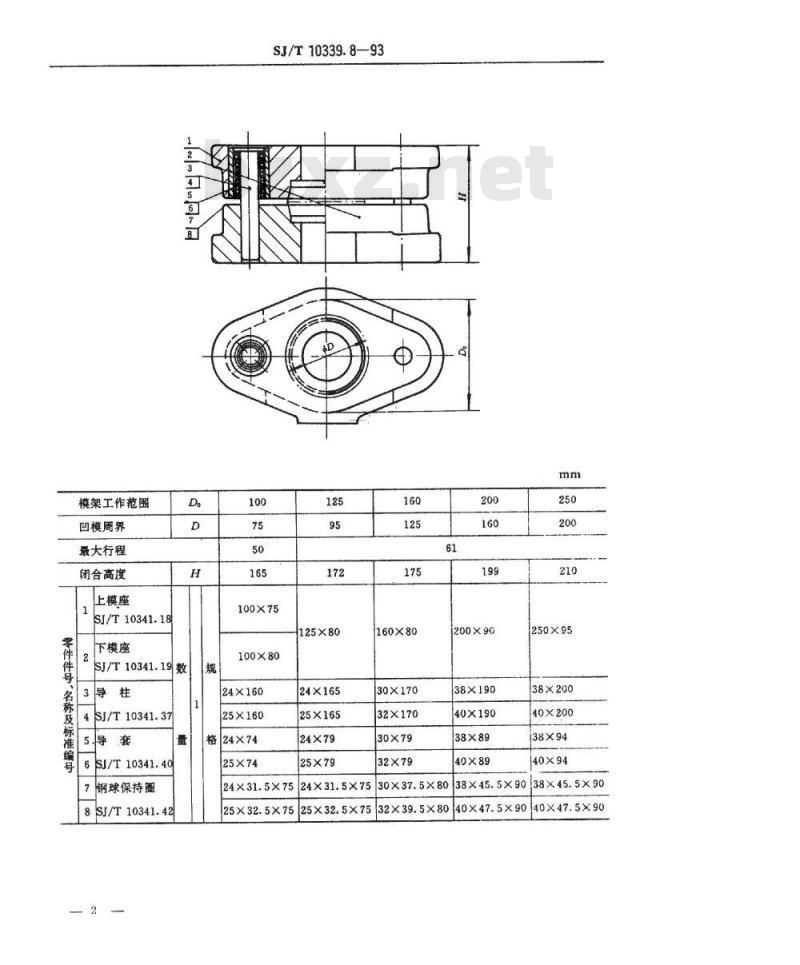

3结构型式、规格尺寸
见图、表。
精冲模模架技术条件
精冲模活动凸模式滚动导向模座座入式中间导柱上模座
精冲模活动凸模式滚动导向模座座入式中间导柱下模座精冲模导向装置导柱
精冲模滚动导向装置导套
精冲模导向装置钢球保持圈
冲模术语
中华人民共和国电子工业部1993-03-25批准1993-10-01实施
件件导，
名称及标准编中
模架工作范围
凹模周界
最大行程
闭合高度
上模座
SI/T10341.18
下模座
SJ/T10341.19数
SJ/T10341.37
SJ/T10341.40
钢球保持圈
8SJ/T10341.42
S3/T10339.8—93
100×75
125×80
100×80
24×160
25×160
格24×74
25×74
24×165
25×165
24×79
25×79
160×80
30×170
32×170
32×79
200×90
38×190
40x190
38×89
40×89
250×95
38×200
40×200
38×94
40×94
24×31.5×7530×37.5×8038×45.5×9038×45.5×9024×31.5×75
25×32.5×75

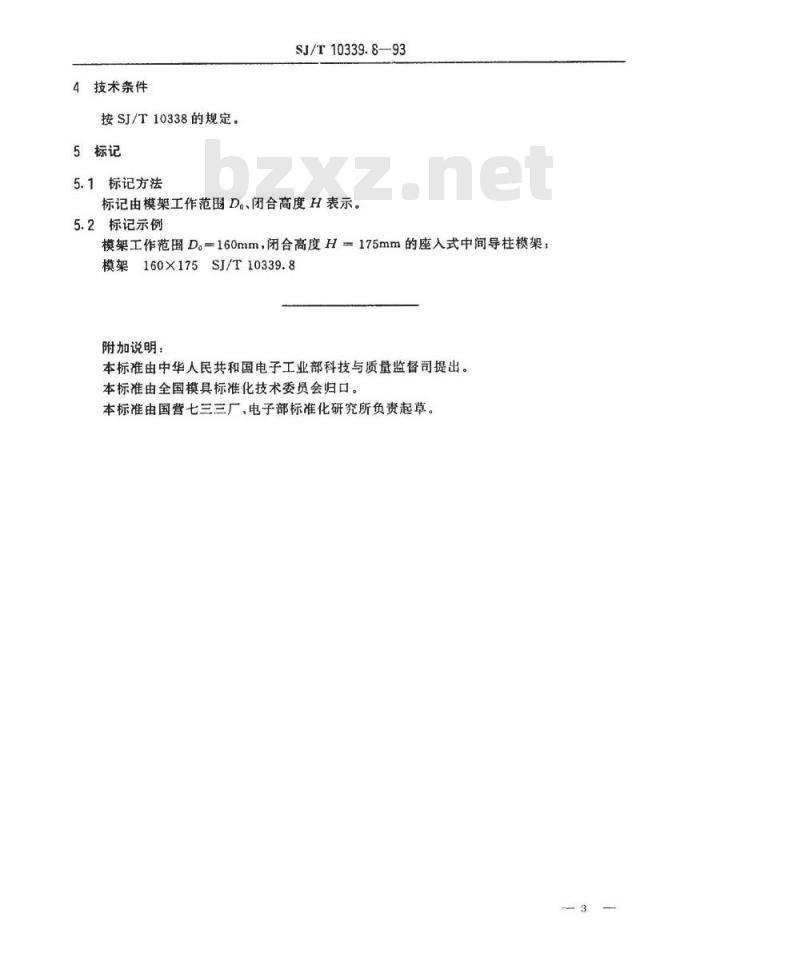

25×32.5×7532×39.5×8040×47.5×9040×47.5×904技术条件
按SJ/T10338的规定。
5标记
5.1标记方法
SJ/T10339.8—93
标记由模架工作范围D。、闭合高度H表示。2标记示例
模架工作范围D。=160mm，闭合高度H=175mm的座入式中间导柱模架：模架
160×175
附加说明：
SJ/T10339.8
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。3
