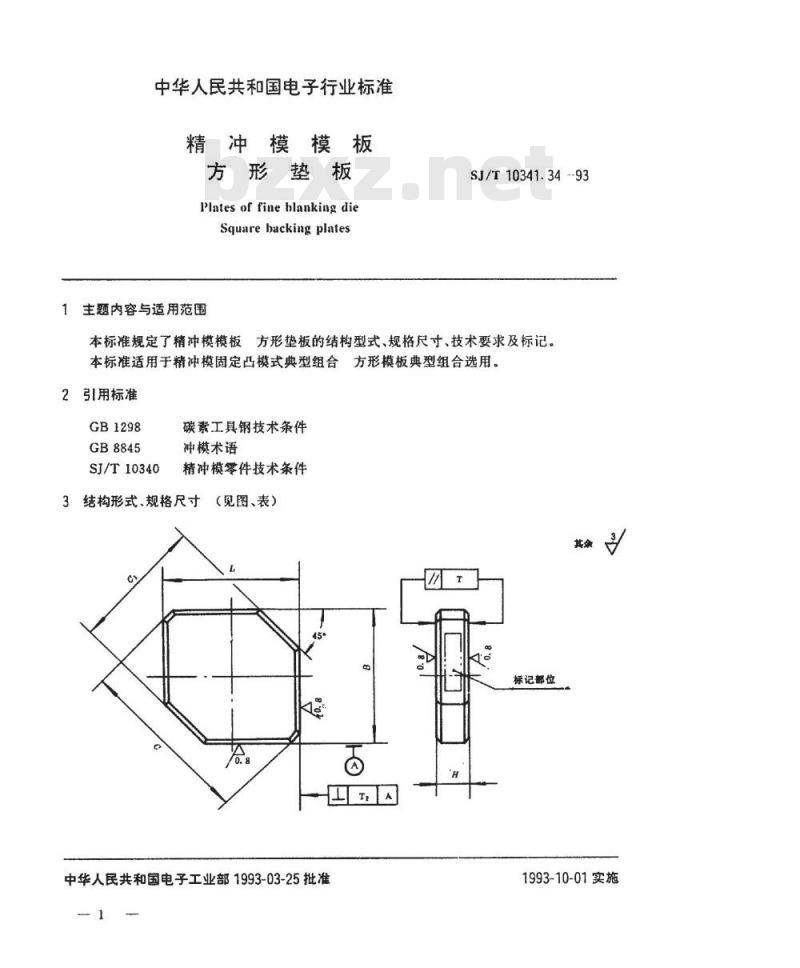

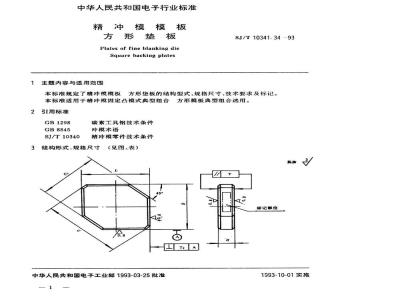

SJ/T 10341.34-1993精冲模模板 方形垫板

中华人民共和国电子行业标准
精冲模模板
方形垫板
Plates of fine blanking die
Square backing plates
主题内容与适用范围
SJ/T10341.34-93
本标准规定了精冲模模板方形垫板的结构型式、规格尺寸、技术要求及标记。本标准适用于精冲模固定凸模式典型组合方形模板典型组合选用。
2引用标准
GB1298
GB8845
SJ/T10340
碳素工具钢技术条件
冲模术语
精冲模零件技术条件
3结构形式、规格尺寸：（见图、表）标记部位
中华人民共和国电子工业部1993-03-25批准1993-10-01实施
模架工作范围
LoxB。

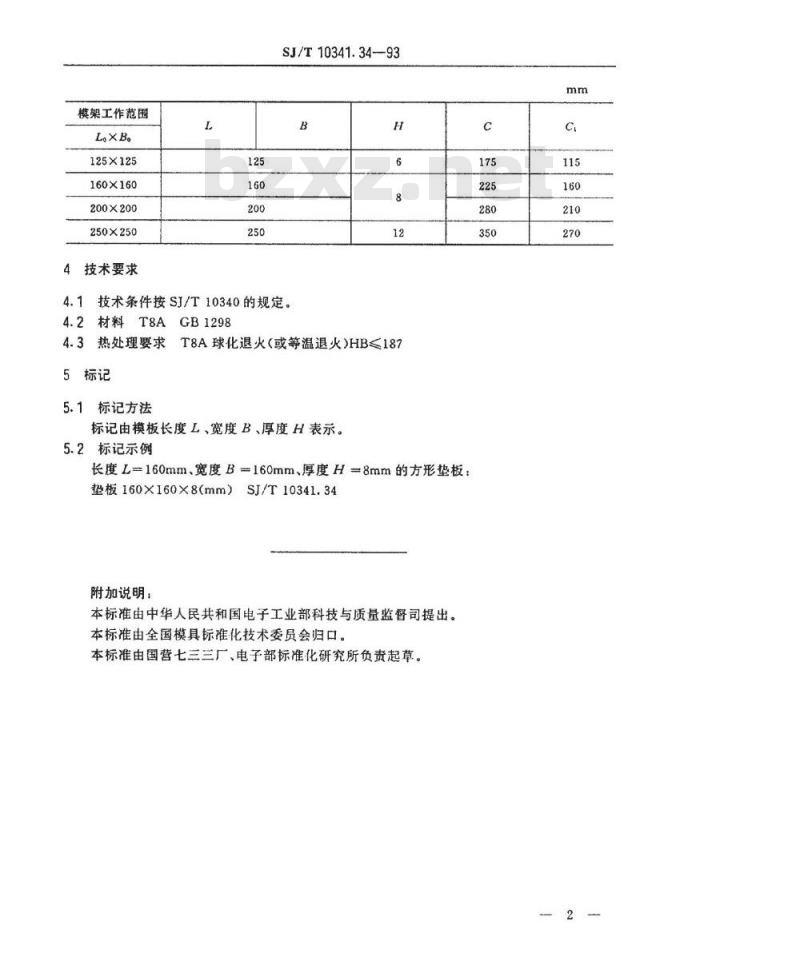

125×125
160×160
200×200
250×250
4技术要求
SJ/T10341.34-93
4.1技术条件按SJ/T10340的规定。GB1298
4.2材料T8A
4.3热处理要求
5标记
5.1标记方法
T8A球化退火（或等温退火）HB<187标记由模板长度L、宽度B、厚度H表示。5.2标记示例
长度L=160mm、宽度B=160mm、厚度H=8mm的方形垫板：垫板160×160×8（mm）SJ/T10341.34附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。c
