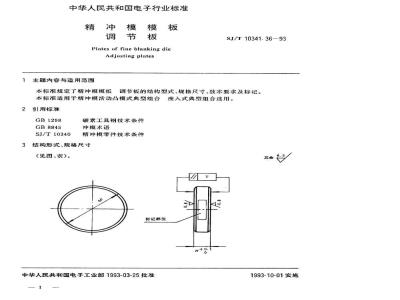

SJ/T 10341.36-1993精冲模模板 调节板

中华人民共和国电子行业标准
精冲模模板
调节板
Plates of fineblankingdie
Adjustingplates
主题内容与适用范围
SJ/T10341.3693
本标准规定了精冲模模板调节板的结构型式、规格尺寸、技术要求及标记。本标准适用于精冲模活动凸模式典型组合座入式典型组合选用。引用标准
GB1298
GB8845
SJ/T10340
碳素工具钢技术条件
冲模术语
精冲模零件技术条件
3结构形式、规格尺寸
（见图、表）。
标记部位
中华人民共和国电子工业部1993-03-25批准1993-10-01实施
100×100
125×125
160×160
200×200
250×250

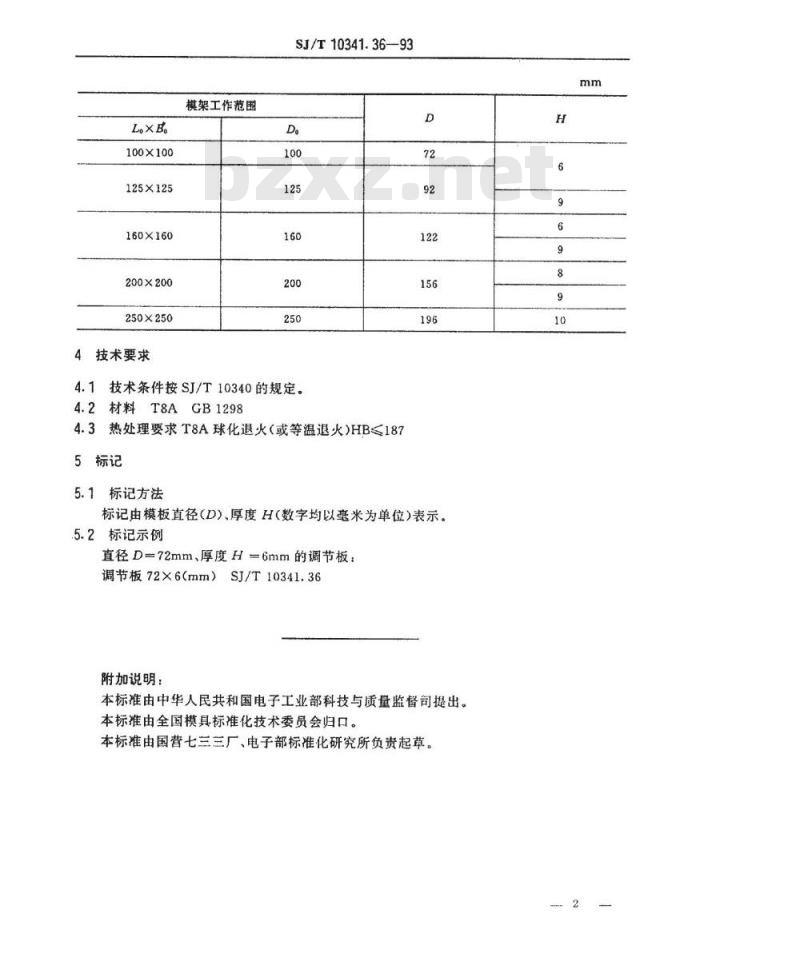

技术要求
模架工作范围
SJ/T10341.36—93
技术条件按SJ/T10340的规定。
4.2材料T8AGB1298
4.3热处理要求T8A球化退火（或等温退火)HB1875标记
5.1标记方法
标记由模板直径(D)、厚度H(数字均以毫米为单位)表示。.5.2标记示例
直径D=72mm、厚度H=6mm的调节板调节板72×6（mm）SJ/T10341.36附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。H
